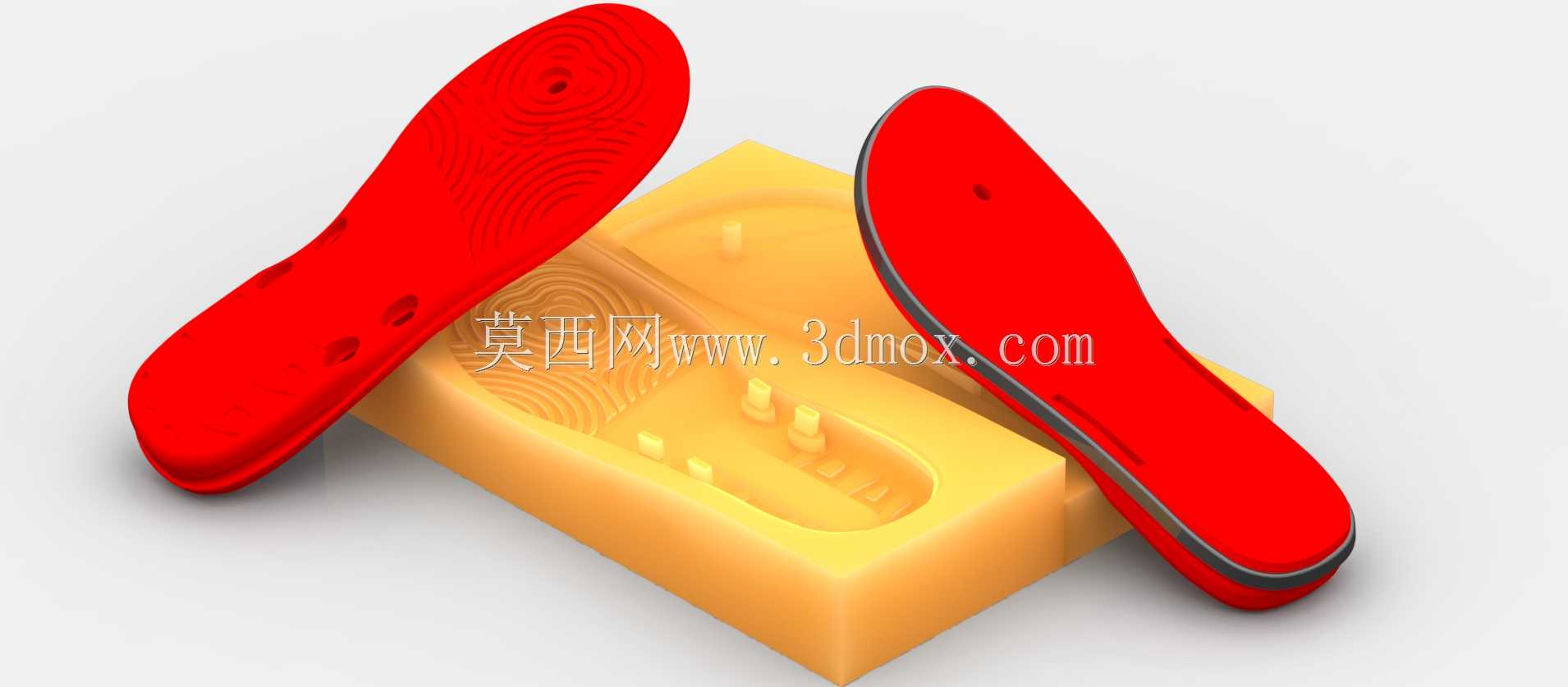

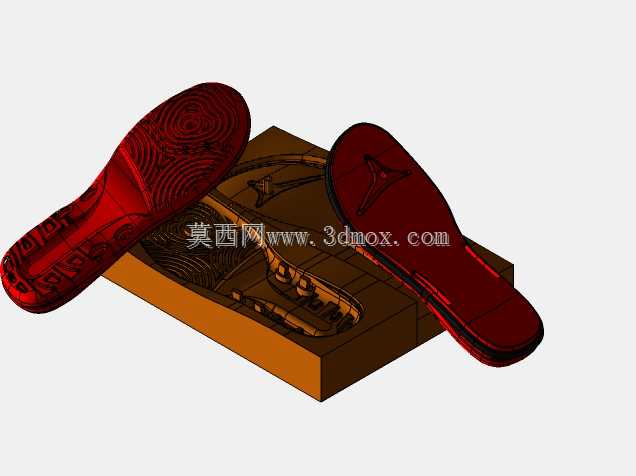

左脚凉鞋生产用3D打印成型模具结构

这套模具主要应用于小批量定制凉鞋、个性化沙滩鞋的生产场景，适配桌面级及工业级熔融沉积、光固化3D打印设备的加工成型需求，区别于传统钢制注塑鞋模开模周期长、改模成本高的痛点，能够快速完成单只左脚凉鞋的鞋底与鞋垫一体成型作业，尤其适合小众鞋款打样、定制鞋履生产、手工制鞋工作室的小批量订单交付场景。从实际用途来看，模具的型腔完全匹配左脚凉鞋的鞋垫外轮廓与鞋底纹路结构，合模后可直接完成鞋垫主体的浇注或3D打印一体成型，无需额外制作多套拆分工装，模具本体的分型面沿着鞋垫侧围的最大轮廓线设置，开模时能够顺利取出成型后的鞋垫部件，不会出现粘模、结构卡滞的问题。在功能特性上，模具型腔内部复刻了鞋垫表面的防滑纹理、足部支撑凸点以及安装定位孔位，成型后的鞋垫无需二次修整即可直接与凉鞋鞋面完成装配，模具侧边设置的定位凸台能够保证上下模合模时的对位精度，避免出现成型件壁厚不均、纹路错位的问题，模具的壁厚设置兼顾了3D打印的成型效率与结构强度，不会出现打印过程中模具变形的情况。设计思路上，整套结构围绕快速成型、低成本打样的核心需求展开，没有冗余的复杂结构，所有倒角与过渡圆弧都适配3D打印的无支撑成型要求，减少打印后的支撑去除工作量，型腔内部的纹路深度控制在1.2mm以内，既保证了鞋垫成型后的防滑触感，又不会因为纹路过深导致打印时出现层间错位。从外形尺寸与安装边界来看，模具整体外轮廓尺寸适配常规200mm成型幅面的桌面3D打印机，无需大尺寸工业设备即可完成加工，模具底部设置的平面基准能够直接固定在打印机成型平台上，不需要额外制作夹具，上下模的合模间隙控制在0.2mm，既保证合模定位的顺畅，又能避免成型时出现溢料问题，成型后的左脚鞋垫长度适配常规40-42码鞋型尺寸，能够直接匹配对应尺码的凉鞋鞋面装配需求。
