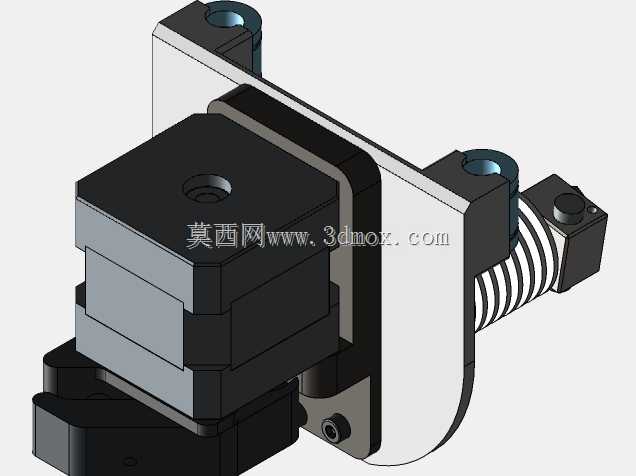

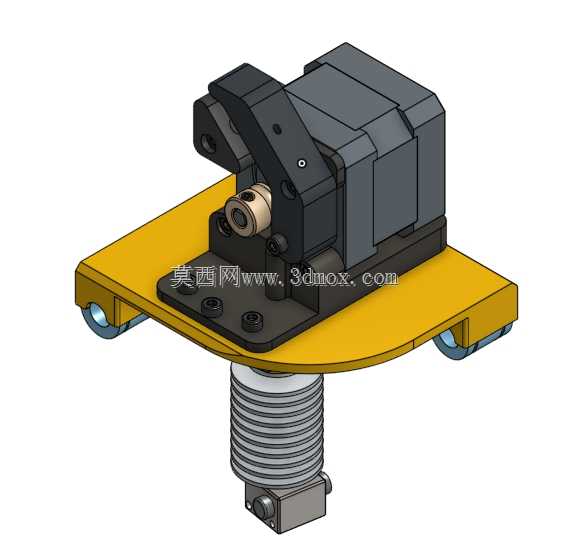

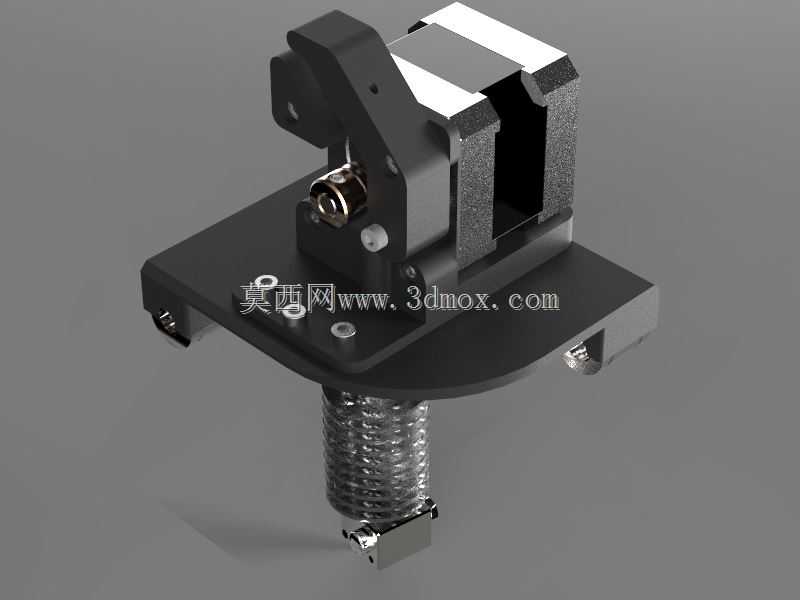

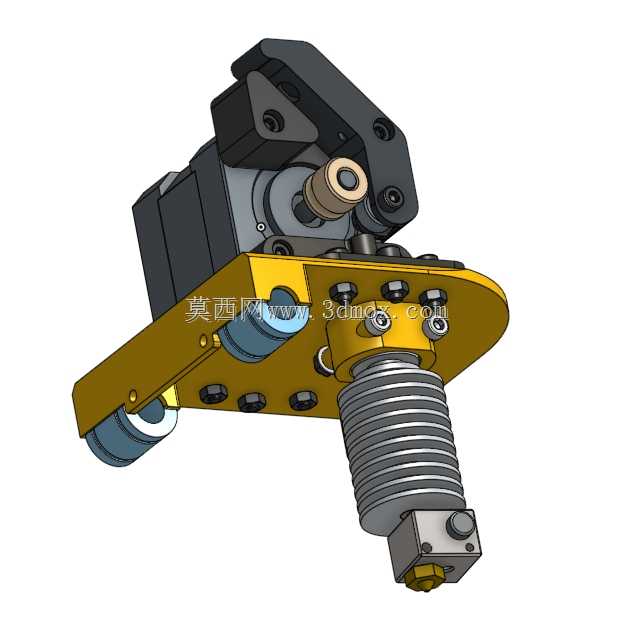

桌面级FDM3D打印K型挤出送料机构

该机构是桌面级熔融沉积成型3D打印设备的核心送料挤出组件，主要应用于消费级桌面FDM3D打印机、DIY改装打印设备、小型教育类3D打印实训装置的耗材输送与熔融挤出环节，承担热塑性打印耗材的精准推送、熔融塑化、稳定出丝的核心功能，直接决定打印过程的出丝精度、回抽响应速度与打印成型质量。

在实际打印作业中，该机构可适配1.75mm直径的PLA、ABS、PETG等主流热塑性打印耗材，通过内置的送料齿轮与压合结构的配合，将耗材以稳定的线速度推送至下方的热端加热腔，耗材在加热腔内熔融后从喷嘴挤出，配合打印平台的三轴运动完成三维实体的逐层堆叠成型；同时该机构支持快速回抽动作，可在打印头空走移动时快速回拉耗材，避免拉丝、溢料等打印缺陷，提升复杂模型的打印表面质量。

从功能特性来看，该机构采用紧凑的侧装式布局，压料臂采用杠杆式锁紧结构，用户可快速扳动压料臂完成耗材的穿丝与退料操作，无需额外工具即可完成耗材更换；送料齿轮采用滚花设计，可增大与耗材表面的摩擦力，避免送料打滑、耗材研磨碎屑堆积的问题，提升长时间连续打印的送料稳定性；机构底部预留标准的热端安装接口，可兼容常见的E3D系列热端组件，适配不同打印温度需求的耗材使用。

设计思路上，该结构基于成熟的RepRap开源3D打印项目迭代优化，整体采用模块化设计思路，将送料驱动、压料锁紧、热端安装、机架固定等功能集成在单一安装基板上，减少了分散零件带来的装配误差；结构件兼顾刚性与轻量化，在保证送料过程结构稳定性的同时降低了打印头的运动负载，可适配采用鲍登送料与近程送料两种不同架构的3D打印设备，安装适配性较强。

从安装边界来看，该机构整体外形紧凑，安装基板预留了对称的固定安装孔位，孔位间距匹配主流桌面级3D打印机的X轴滑台安装标准，安装后整体突出高度较低，不会占用过多的打印成型空间；机构侧面预留了送料电机的安装位，可直接适配42型两相步进电机，无需额外加工转接件即可完成装配；下方热端安装位的同轴度经过设计校准，可保证送料路径与热端进料口完全对中，避免耗材弯折、堵头的问题，降低打印过程的故障概率。
