铝型材搭建CoreXY运动传动框架结构

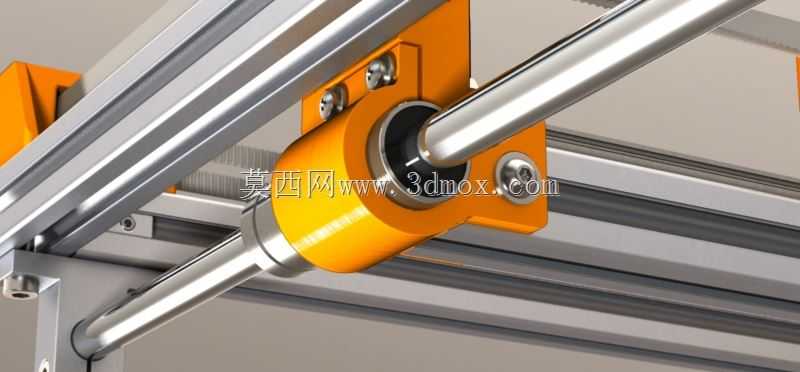

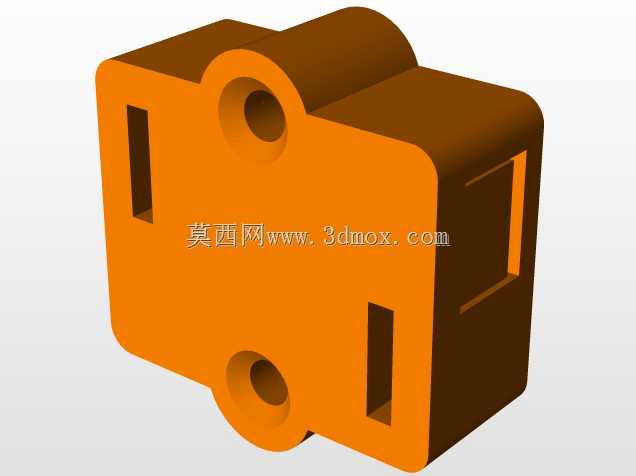

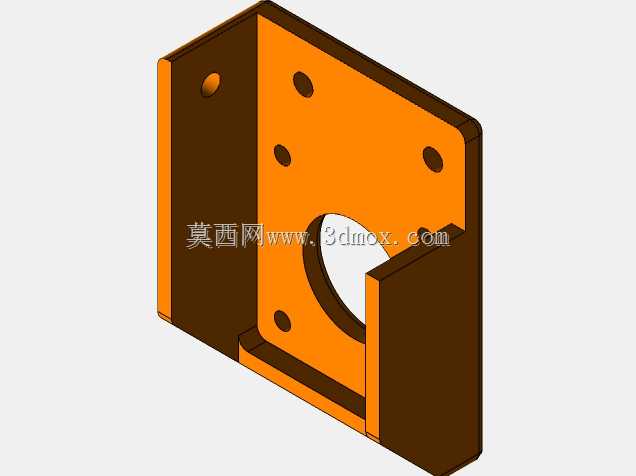

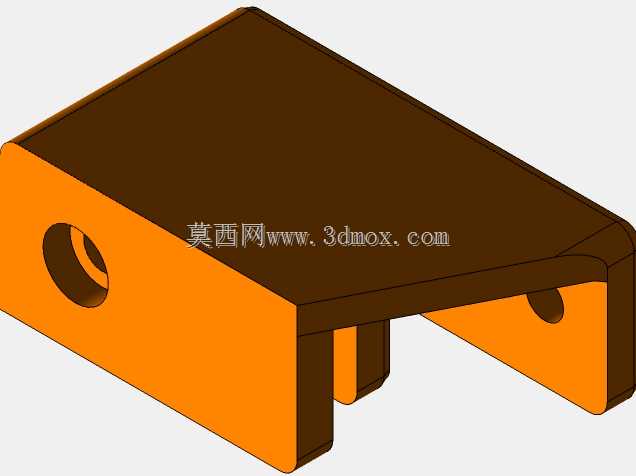

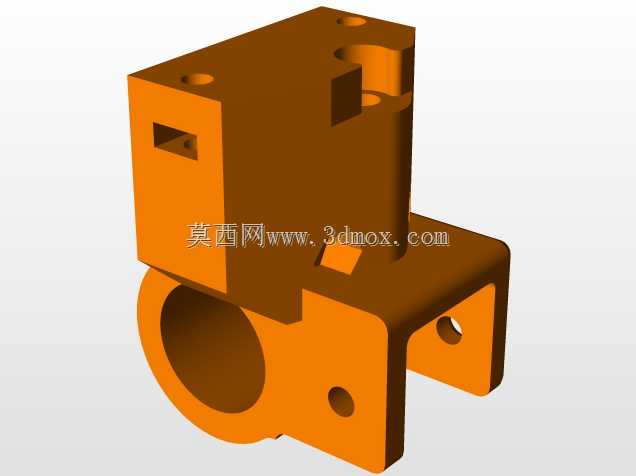

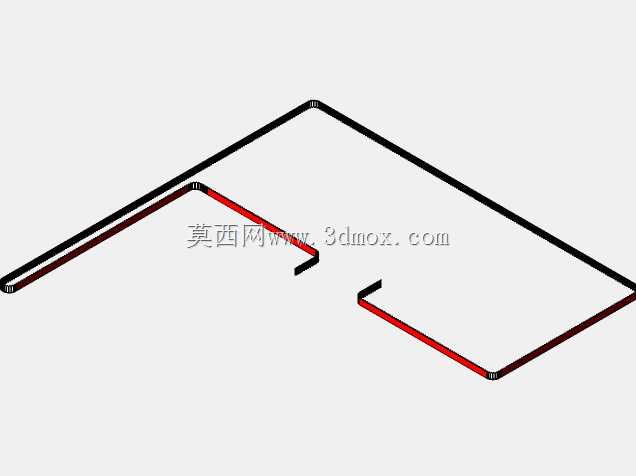

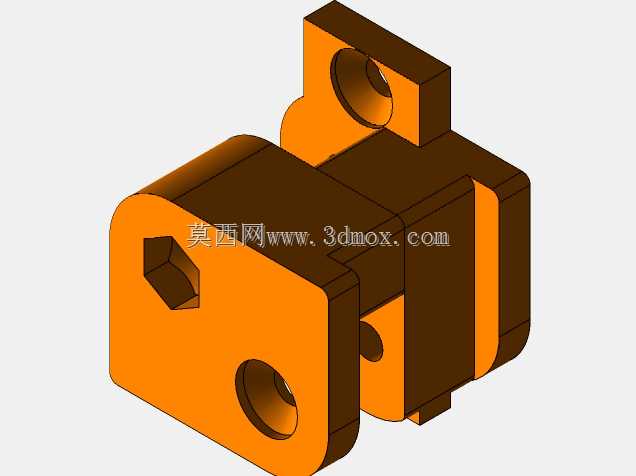

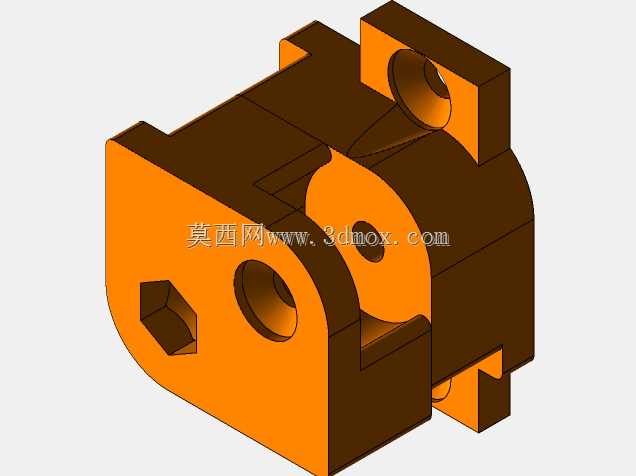

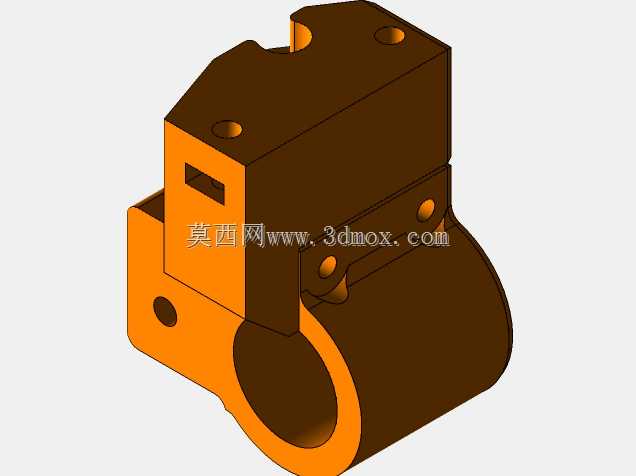

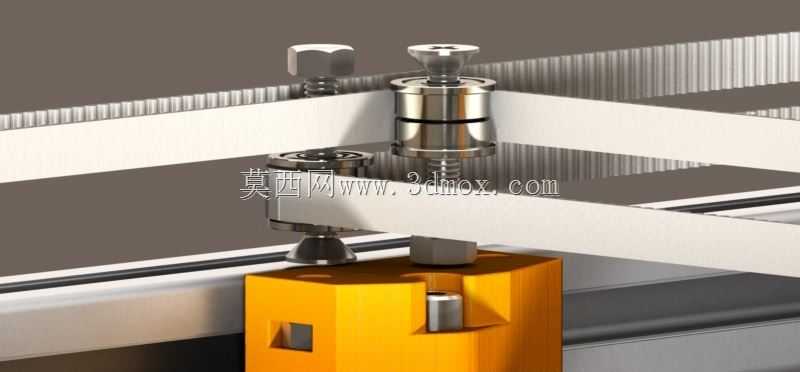

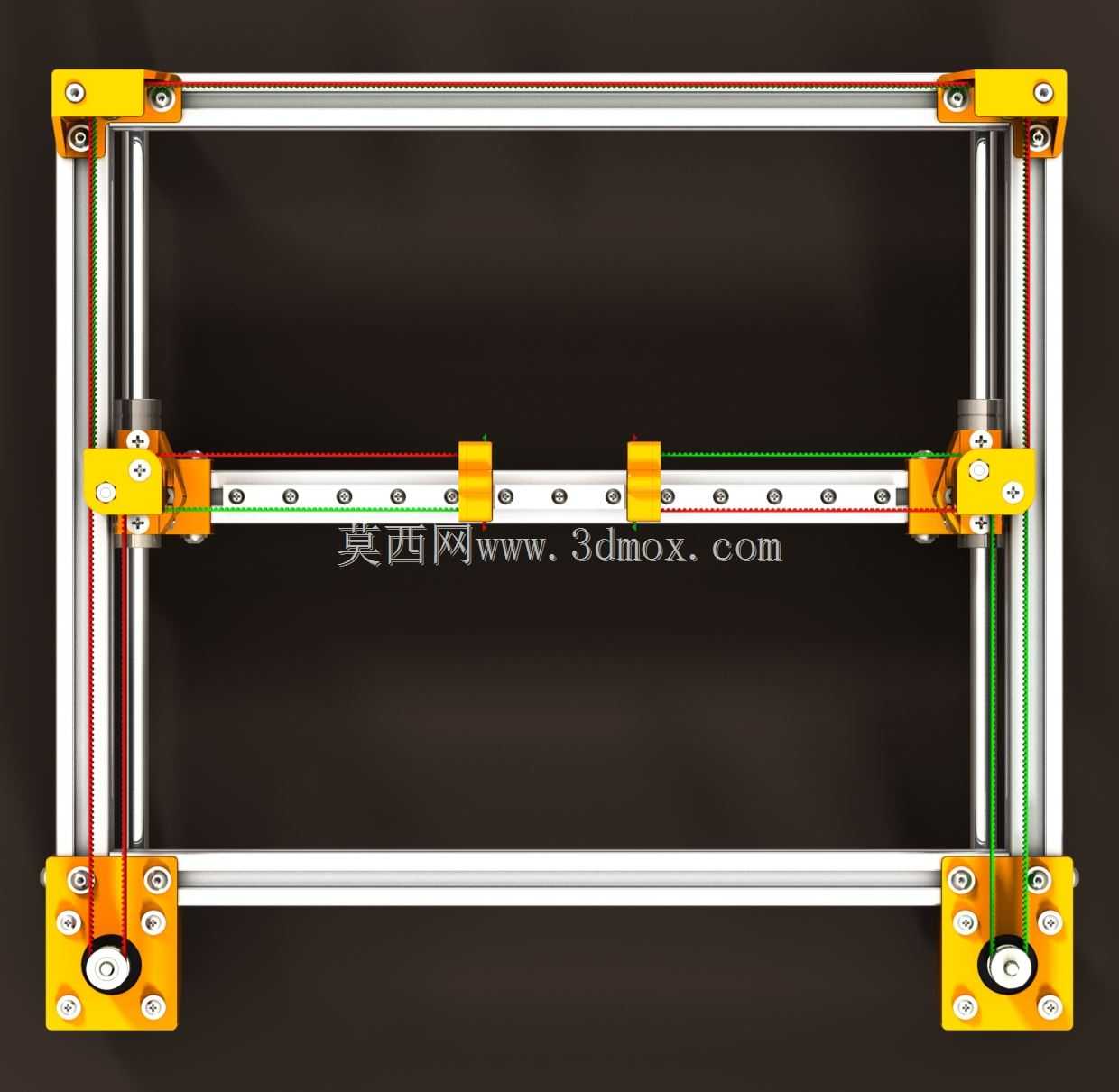

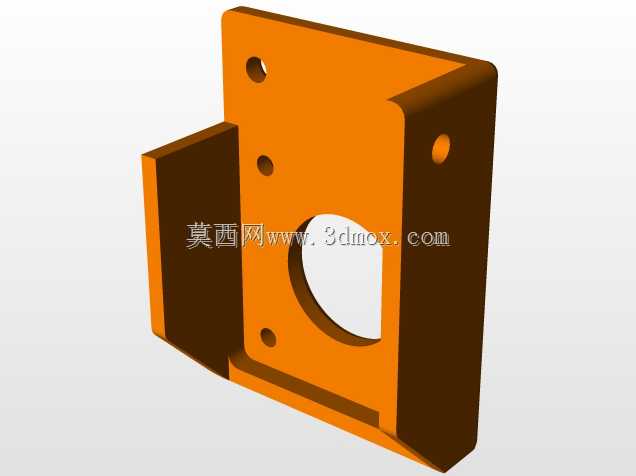

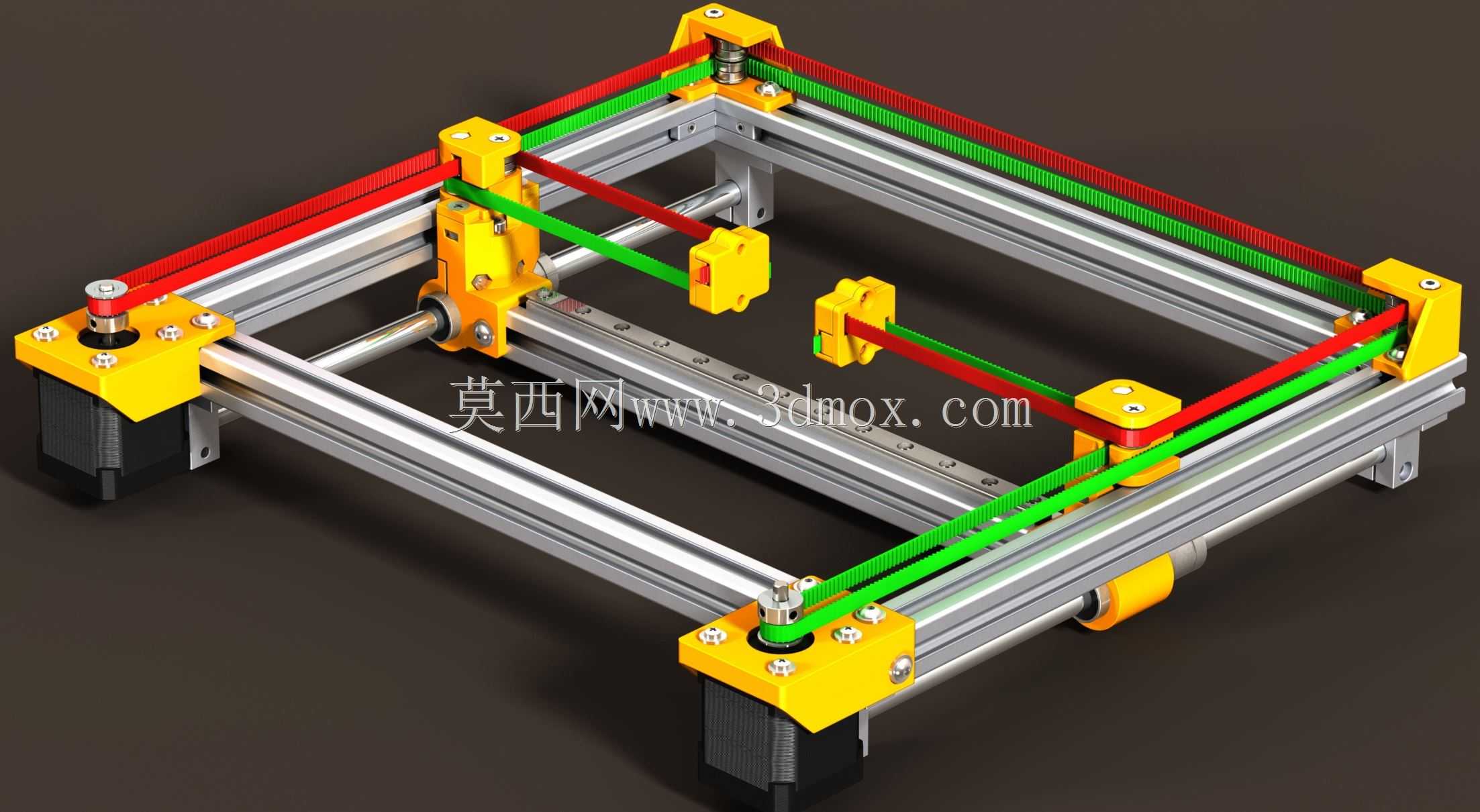

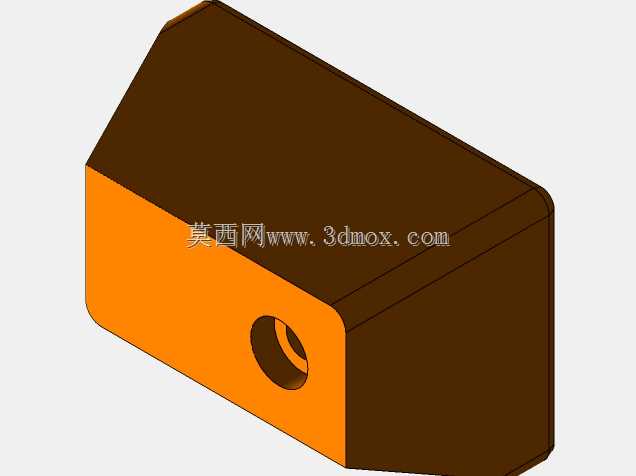

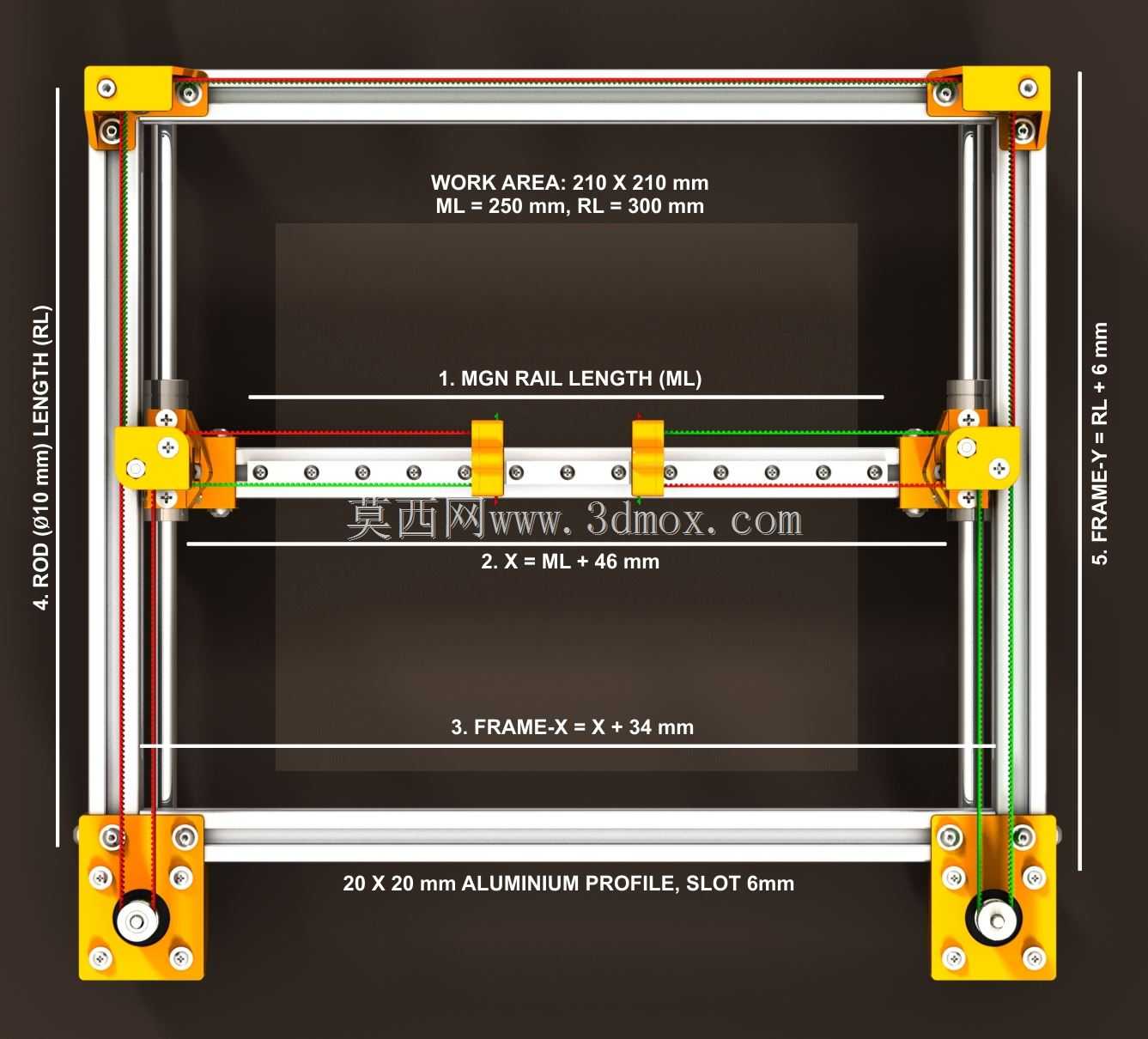

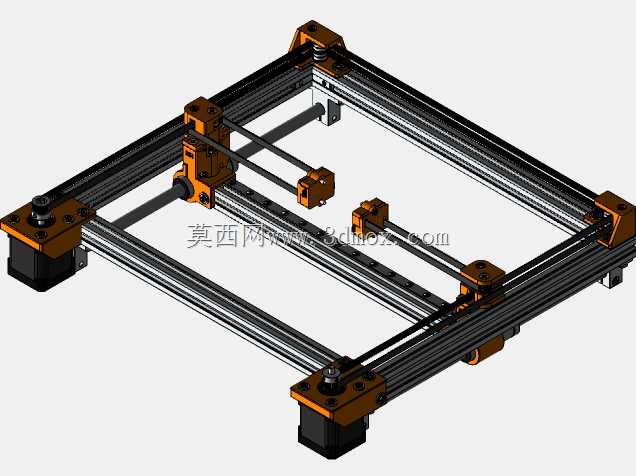

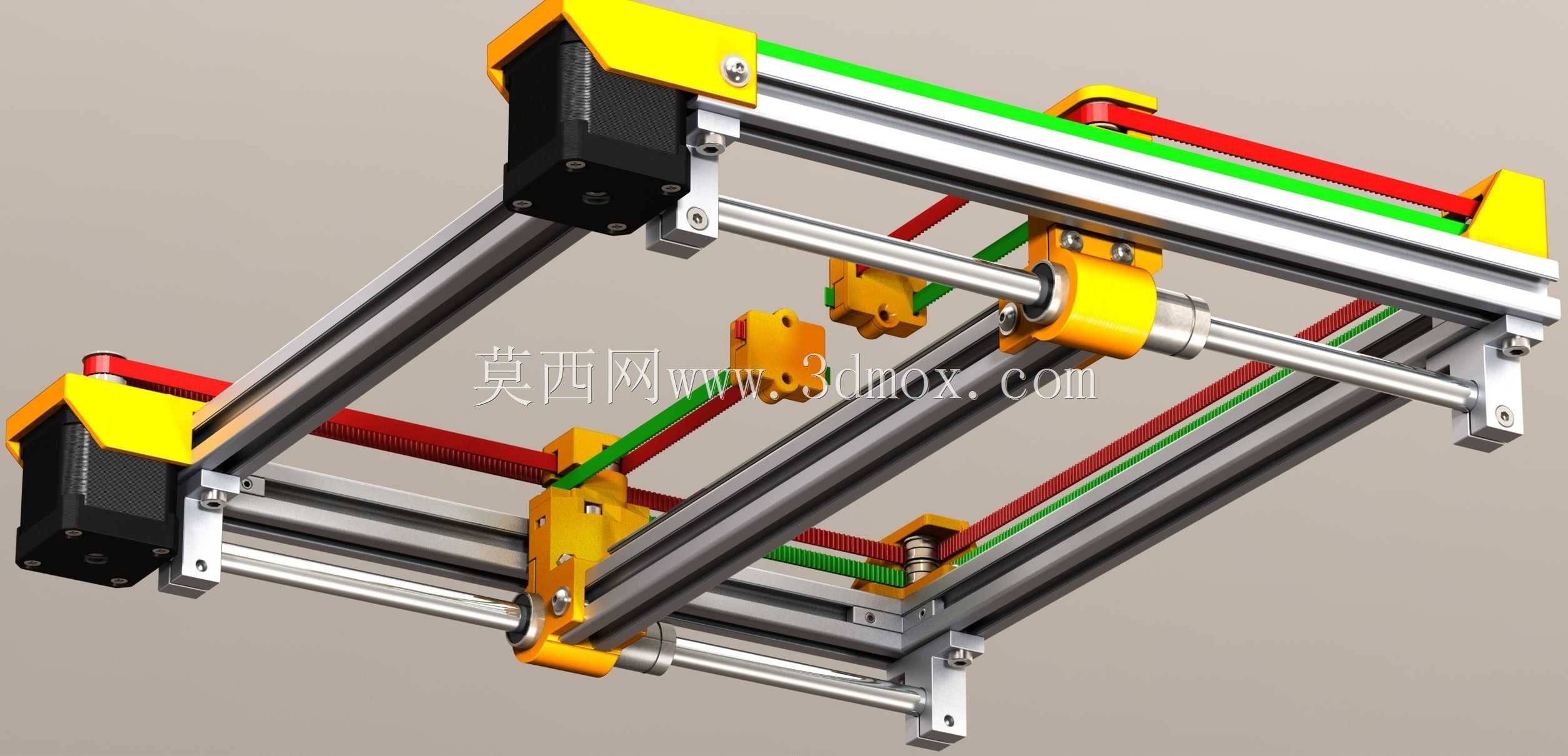

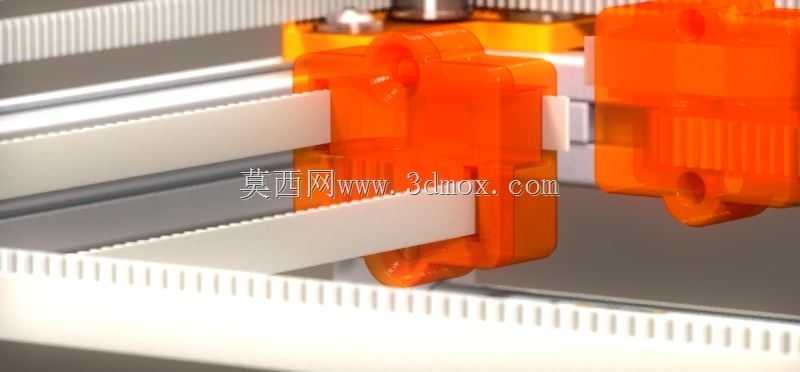

该结构是典型的CoreXY构型运动承载框架，主要面向桌面级增材制造设备、小型数控雕刻设备、轻载点胶作业工位的核心运动单元搭建场景，作为设备的核心运动基底，承担着搭载作业执行末端、实现平面内高精度快速点位移动的核心功能，可适配不同作业场景的末端执行器加装需求，覆盖创客DIY设备搭建、小型实验室非标作业设备定制、小批量桌面级生产设备改装等多元使用场景。整套框架采用标准2020工业铝型材作为主体承载基材，搭配角部连接块与L形内部接头完成型材拼接，无需复杂焊接工序，装配门槛低且结构刚性充足，能够有效抵消高速运动过程中产生的振动偏移，保障运动过程的稳定性。传动部分采用双同步带交叉无干涉布局，通过两组带轮的差速转动实现末端执行器的X、Y轴方向联动，相比传统单轴独立驱动结构，该构型将驱动电机固定安装在框架角部位置，大幅降低运动部分的整体负载，能够实现更高的运动加速度与运行速度，同时减少运动过程中的惯量冲击，提升长时间运行的定位精度。导向部分搭配双根平行布置的圆柱直线导轨与配套直线轴承，配合铝型材上预装的槽式直线轨道，为运动滑台提供顺滑的直线运动导向，滑台部分通过支撑块与同步带固定连接，可根据实际作业需求加装挤出机构、雕刻主轴、点胶阀等不同作业末端，适配不同的加工生产需求。设计过程中充分考虑了安装边界的适配性，框架的型材长度可根据目标工作区域尺寸灵活裁切，同步带长度可随型材尺寸对应调整，角部的3D打印连接零件预留了标准电机安装位、带轮固定轴孔与轴承安装槽，所有连接孔位均对应标准紧固件尺寸，无需二次打孔加工即可完成快速装配，同时预留了脚轮、调平脚撑的安装位置，可根据使用场景选择固定放置或移动布置的安装方式，框架中部预留了充足的走线空间与末端执行器安装接口，能够兼容市面上多数主流的桌面级作业执行组件，用户可根据自身的作业幅面需求调整框架整体尺寸，无需重新设计核心连接结构，大幅缩短非标设备的搭建周期。
