NEMA23规格步进电机高精度三维建模

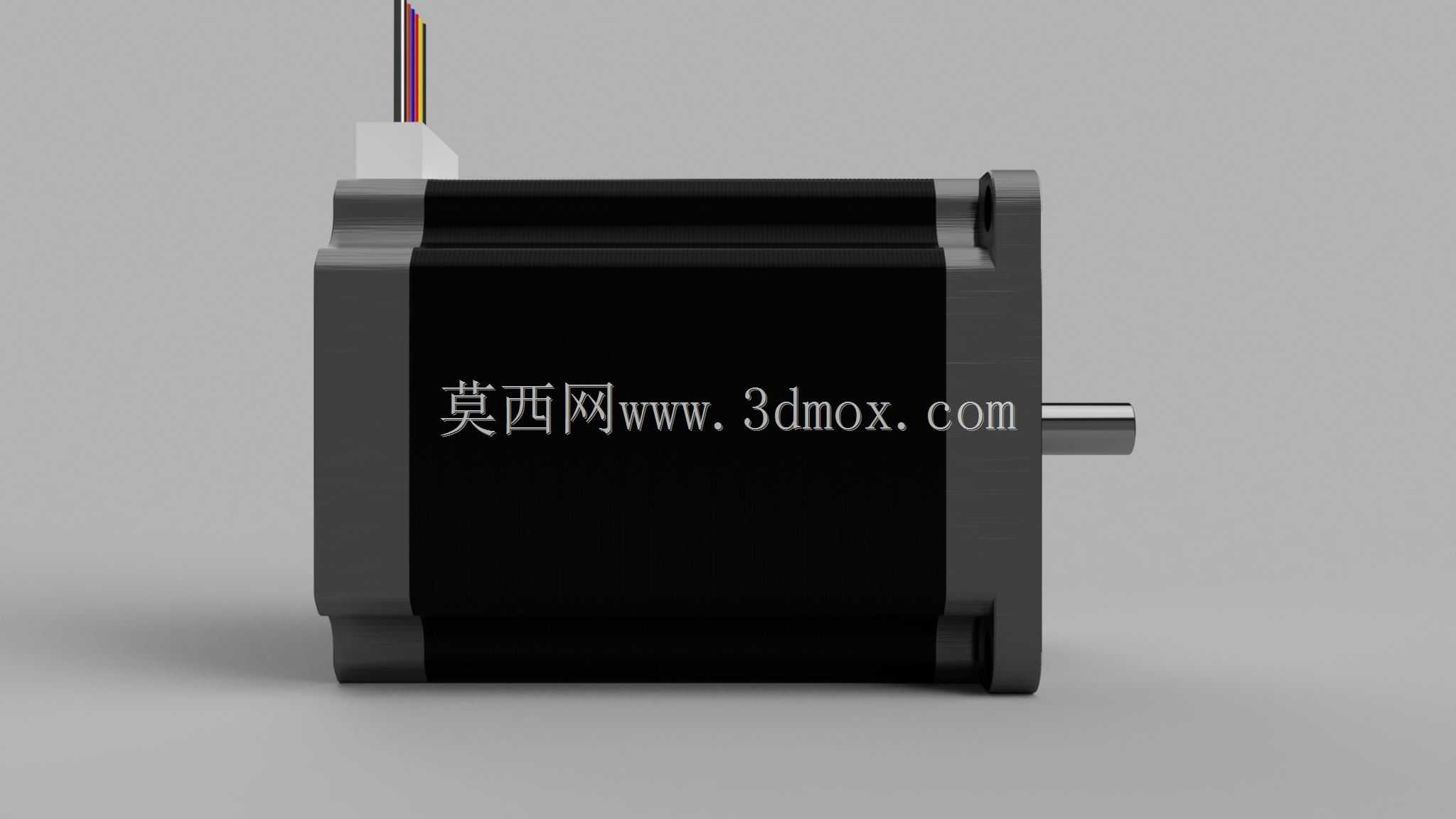

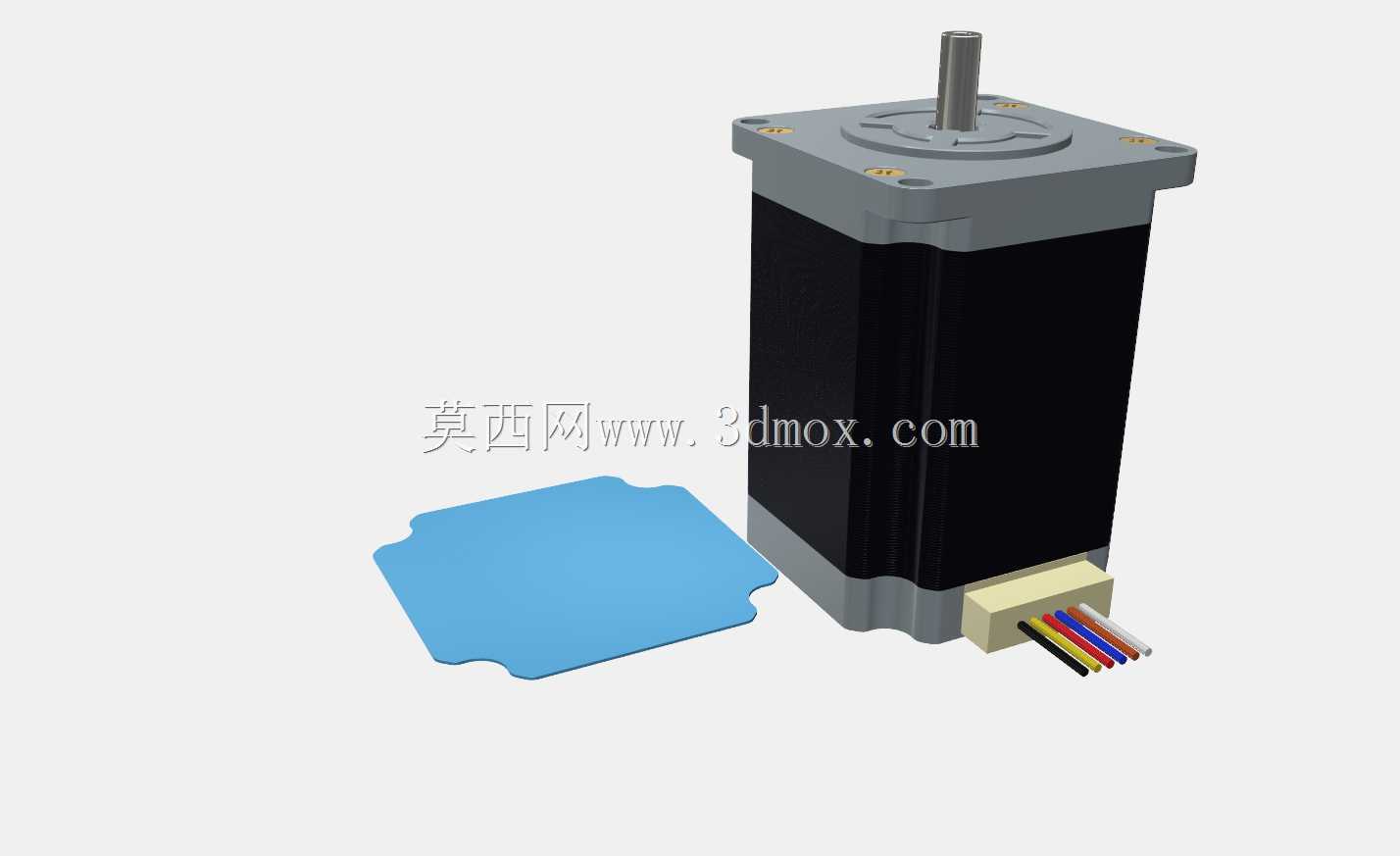

这款NEMA23规格步进电机是数控传动系统里的核心执行部件，广泛应用在小型数控雕刻机、桌面级CNC加工设备、3D打印运动模组、自动化点胶工位、小型物料分拣滑台这类对开环定位精度有稳定要求的场景中，作为把电脉冲信号转化为固定角位移的动力单元，它不需要额外的位置反馈装置就能实现精准的步距角输出，在低速大扭矩输出的工况下表现稳定，能适配多数中小负载的直线运动、旋转分度传动需求。从实际使用的功能特性来看，这款电机采用方形机座结构，机身做了黑化散热处理，表面的散热筋结构能在长时间连续运行时快速把绕组产生的热量传导到外界空气里，避免温升过高导致的扭矩衰减、退磁等问题，输出轴采用标准D型轴切边设计，能和同步轮、联轴器、丝杠螺母座等传动部件实现无滑差的周向固定，端面上的四个安装孔采用NEMA标准统一孔距布局，能直接适配市面上绝大多数标准安装法兰、电机座的固定需求，不需要额外做转接件加工。在设计建模的过程中，首先严格遵循NEMA23的安装边界规范，精准还原了机座的安装孔位间距、轴伸长度、轴径尺寸、出线端位置等关键装配尺寸，确保模型导入装配体后能直接完成和相邻传动部件、固定结构的干涉检查，不会出现实际装配时的尺寸错位问题。建模时特意还原了电机本体的散热结构细节，把机身表面的散热齿、端盖的固定螺丝沉头、出线端的接线座结构都做了精细化还原，同时修正了初始设计里安装孔位的深度偏差，确保安装孔的有效螺纹深度符合实际紧固件的拧入要求，不会出现螺丝顶死或者固定不牢的问题。接线端采用标准的多芯排线接口，对应步进驱动器的A+、A-、B+、B-四个绕组接线位，模型里还原了排线的出线方向和线序标识位置，能方便后续做整机布线的布局规划。在外形尺寸的把控上，严格匹配同规格57步进电机的实际外轮廓尺寸，机身长度对应中等扭矩版本的实际规格，既不会因为尺寸偏差导致装配时和周边的钣金护罩、传动部件产生空间干涉，也能通过模型直观呈现电机的整体占用空间，方便设备设计阶段做整体的布局排布，提前预留好接线、散热、维护的操作空间，为后续的整机结构设计、装配验证提供精准的三维参考依据。
