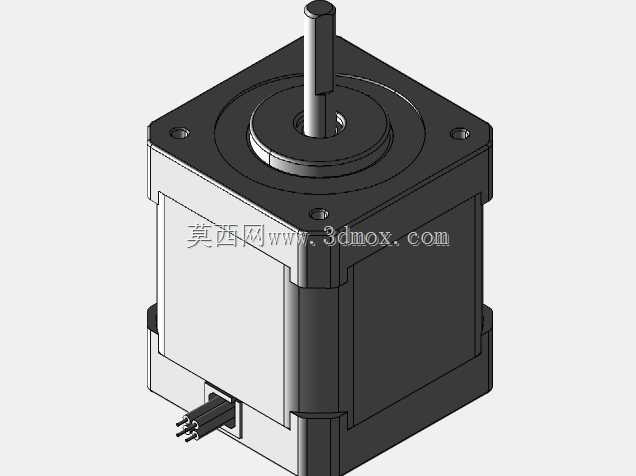

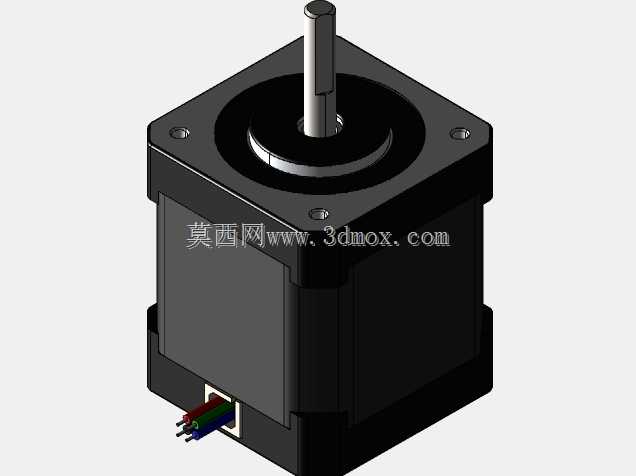

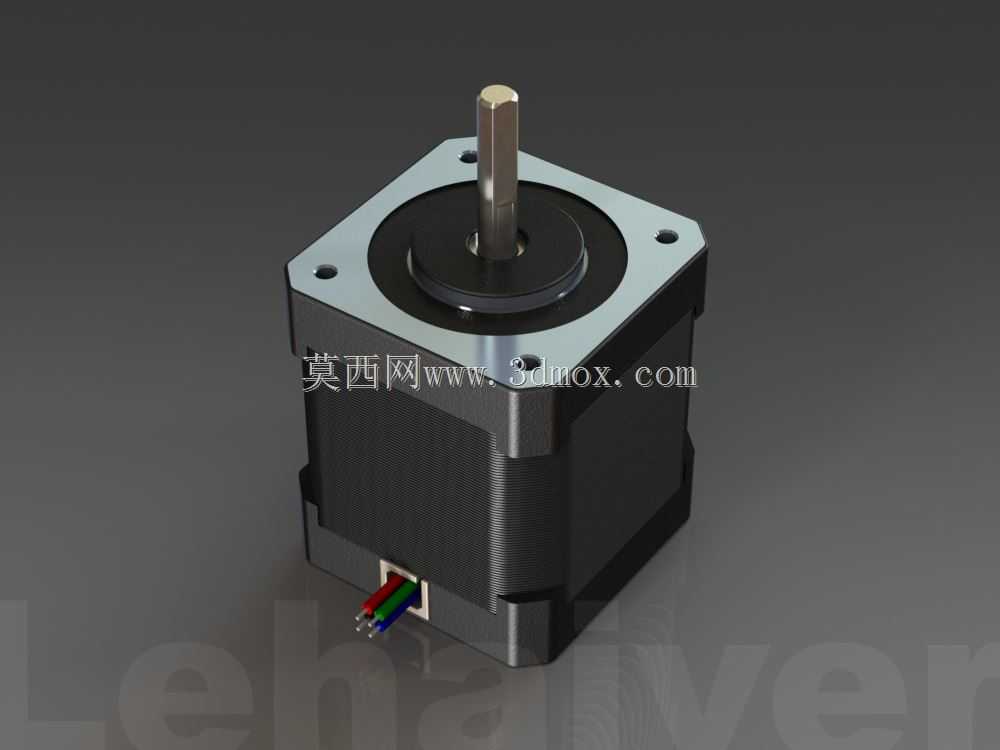

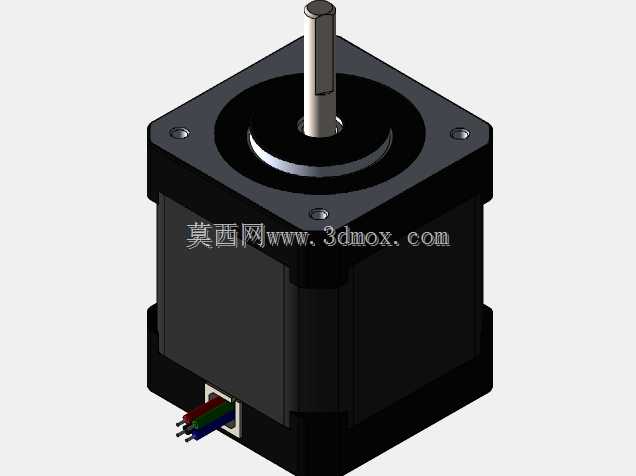

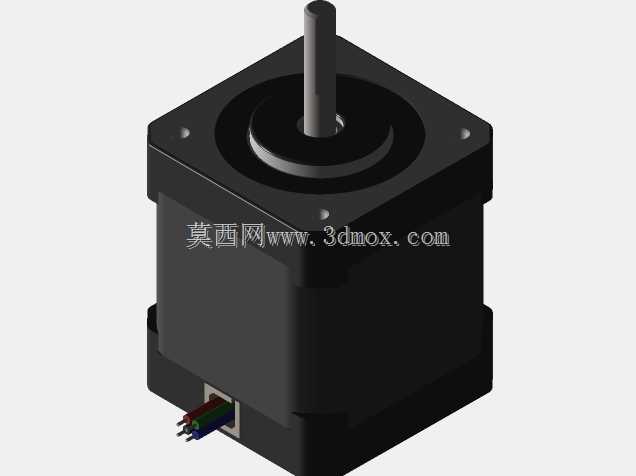

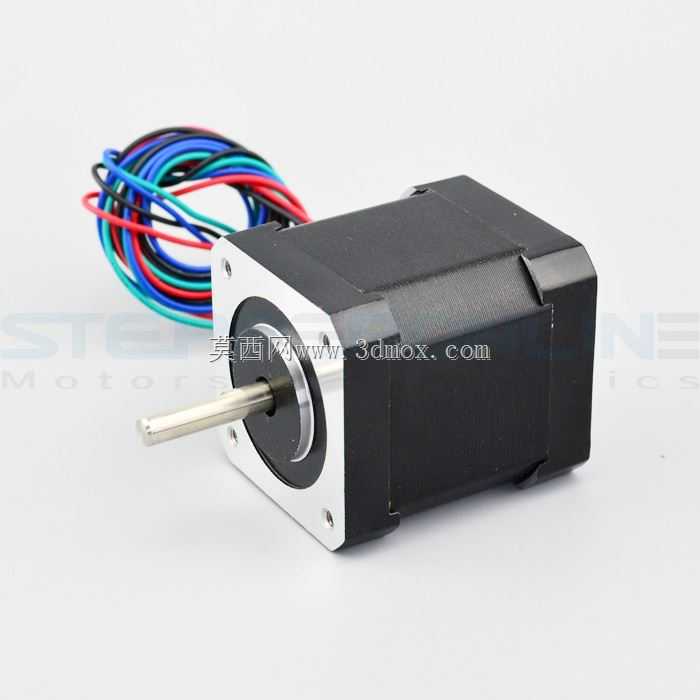

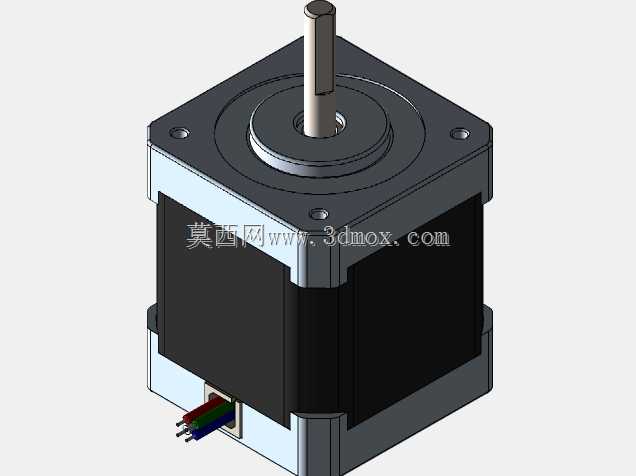

48毫米规格Nema17步进电机结构设计

这款48毫米规格的Nema17步进电机，是小型自动化传动场景中应用极为广泛的动力执行元件，在桌面级3D打印设备的轴系进给、小型数控雕刻机的位移驱动、实验室自动化采样装置的点位运动、智能安防监控设备的云台转动、小型包装设备的送料定位等场景中，都承担着精准角度输出、位移控制的核心作用。区别于普通交直流电机的连续转动特性，这类步进电机可以通过脉冲信号实现开环状态下的精准角位移控制，无需额外加装位置反馈元件即可完成固定步距角的转动输出，能够在负载允许范围内精准控制转动角度、运行转速，适配各类需要精准点位控制的低成本自动化方案，大幅降低小型自动化设备的控制成本与结构复杂度。从产品功能特性来看，这款电机采用方形机座设计，机身主体为叠压硅钢片构成的定子结构，外部包裹高强度金属壳体，既能够保障定子结构的磁路闭合效率，也可以提升整机的结构强度与散热能力，前端输出轴采用标准金属圆轴设计，可通过联轴器、同步轮等传动连接件与负载端结构对接，尾部引出的多芯控制线可直接对接对应的步进驱动板，接收脉冲与方向信号完成对应的动作输出，电机运行时振动小、步距精度稳定，低速运行时无明显丢步问题，能够满足多数小型设备的动力输出需求。在设计思路上，这款模型完全还原了实物的结构比例与安装边界，机座四个角预留的标准安装孔位完全符合Nema17电机的通用安装规范，安装孔的中心距、孔径尺寸都匹配行业通用的安装标准，前端盖的止口尺寸、输出轴的轴径与伸出长度都严格遵循通用规格，设计时充分考虑了实际装配时的干涉问题，机身的方形轮廓、尾部出线口的位置都与实物完全一致，既可以用于设备整体结构设计时的装配干涉校验，也可以作为教学演示、方案展示时的结构示意模型使用。从外形尺寸与安装边界来看，这款电机的安装面边长为42毫米，也就是行业内统称的Nema17规格对应的安装尺寸，机身主体长度对应48毫米的规格参数，输出轴的直径、伸出长度都采用行业通用尺寸，安装时仅需要在对应安装板上预留匹配的安装孔位与轴系避让空间即可完成装配，无需额外定制转接结构，能够直接适配市面上绝大多数针对Nema17电机设计的安装支架、传动配件，在设备结构设计阶段导入该模型，可以精准核对电机与周边结构件的间隙，提前规避装配时的结构干涉问题，缩短设备研发的结构校验周期。
