EZStruder冷端挤出送料机构结构设计

该冷端挤出机构是桌面级熔融沉积成型设备的核心送料执行部件，主要应用于消费级、入门工业级FDM类型3D打印设备的耗材推送作业场景，承担热端进料前的耗材稳定输送、压力调控、进退料操控的核心功能，直接决定打印过程中耗材进给的精度与稳定性，是影响最终打印件成型质量、层间结合强度、走线均匀度的关键功能组件。

从实际用途来看，该机构安装在3D打印机的运动轴载板上，通过步进电机提供的旋转扭矩，经减速齿轮组放大扭矩后驱动主动送料齿轮，将直径1.75mm标准规格的热塑性打印耗材以精准的线速度推送至下方热端腔体，配合热端的熔融作业实现耗材的连续挤出；同时机构集成的手动按压解锁结构，可在换料、堵料清理场景下快速松开从动压轮，实现耗材的快速穿入与取出，大幅降低设备日常维护的操作门槛。

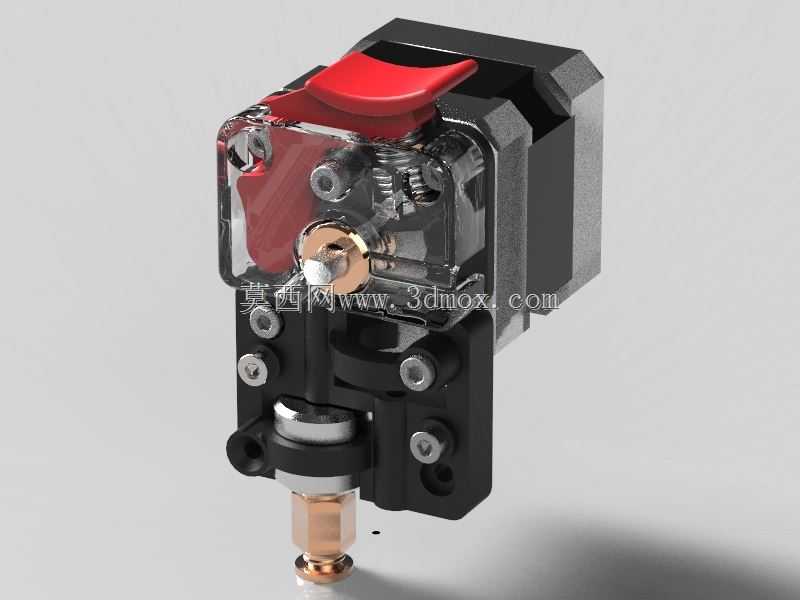

在功能特性设计上，该机构采用了透明可视化上盖设计，可直接观察内部齿轮啮合、耗材咬合的实时状态，便于操作人员快速判断送料异常、耗材磨损等故障；红色的按压解锁拨杆采用人体工学弧度设计，按压行程适中，单手即可完成解锁操作，无需额外辅助工具；压轮组件内置弹性调压结构，可根据耗材材质硬度、直径公差自适应调整压紧力，既避免压力过大导致的耗材碎屑卡滞、齿轮啃料问题，也能防止压力不足引发的送料打滑、挤出量不足缺陷；主体安装基座采用高强度工程塑料一体成型，兼顾结构刚性与轻量化需求，降低运动轴的负载惯量，提升高速打印时的运动响应速度。

从设计思路来看，该机构采用近端挤出的布局方案，将驱动电机与挤出送料结构集成安装在热端上方，缩短了送料路径长度，大幅降低柔性耗材输送过程中的弯折阻力，可兼容PLA、ABS、TPU等多种硬度的打印耗材；整体结构采用模块化设计思路，所有功能组件通过标准紧固件拼接装配，易损件如送料齿轮、压轮、轴承均可单独拆卸更换，降低后期维护成本；走线槽与安装孔位采用通用化标准设计，可适配多数主流桌面级3D打印机的安装接口，无需额外改装即可直接替换原有挤出组件。

在外形尺寸与安装边界上，该机构整体轮廓紧凑，横向最大宽度不超过配套42型步进电机的安装尺寸，纵向高度控制在较低范围内，避免挤出机构占用过多Z轴成型空间；底部出料接口采用标准螺纹规格，可直接对接通用型E3D系列热端组件，安装孔位采用对称式布局，支持正向、侧向两种安装方向，可适配不同运动结构的打印机机型，安装时仅需保证出料口与热端进料口的同轴度误差在0.2mm以内，即可保证送料过程顺畅无卡滞，机构整体重量控制在合理区间，不会对X轴运动系统造成额外负载，可支持最高150mm/s的高速打印进给速度。
