韦德齿轮挤出机结构设计方案

这款齿轮挤出机构主要面向桌面级熔融沉积成型3D打印设备的送料挤出场景，是FDM工艺中负责耗材输送、熔融推送的核心执行部件，可适配常见的1.75mm直径PLA、ABS、PETG等热塑性打印耗材，直接决定打印过程中耗材进给的精度、稳定性与出丝响应速度，直接影响最终打印件的层间结合强度、表面质量与尺寸精度。

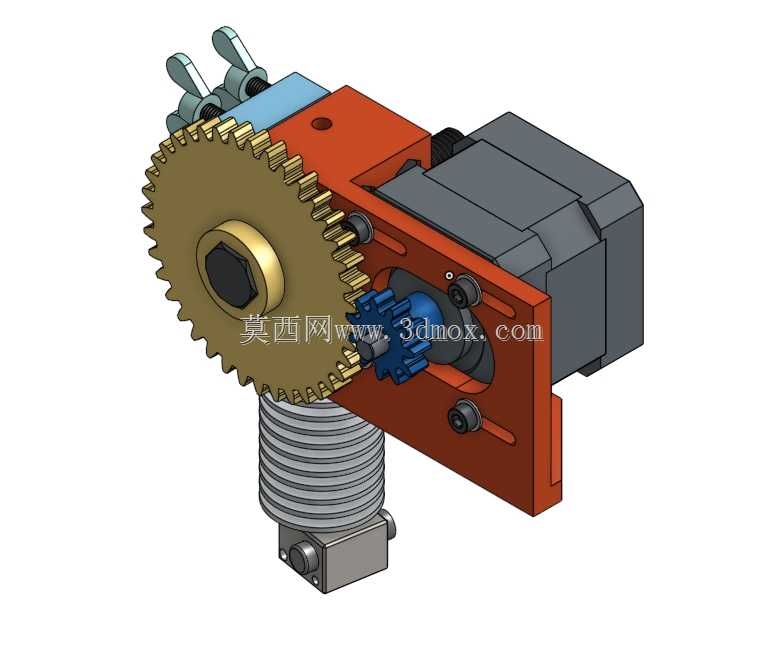

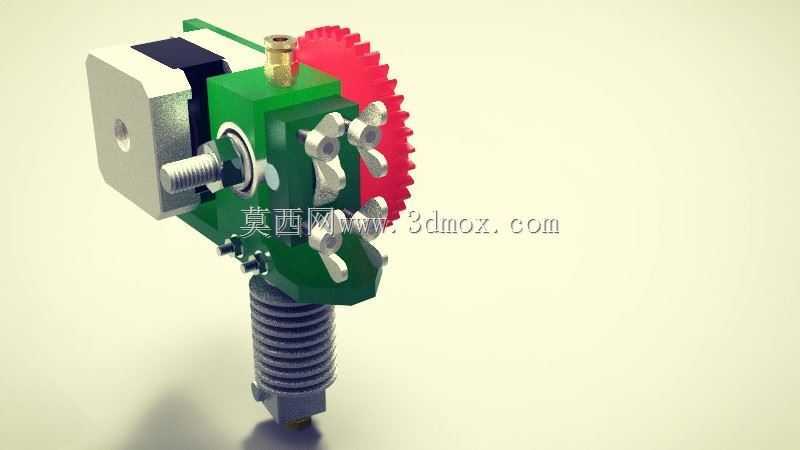

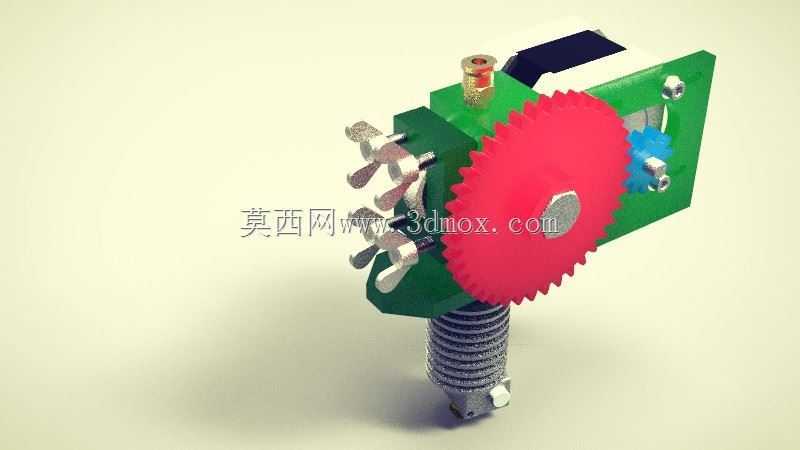

该机构采用双齿轮啮合传动的送料逻辑，大直径主动红色齿轮与从动蓝色齿轮形成咬合间隙，耗材从齿轮组间隙穿过时，齿轮转动的咬合力会将耗材平稳向下推送至下方的加热熔融段，相比单齿轮送料结构，双齿轮咬合的接触面积更大，送料推力更强，能有效避免打印过程中出现的耗材打滑、送料不足、回抽失准等常见问题，尤其在打印柔性耗材时，双齿轮的稳定夹持能大幅降低耗材弯折卡滞的概率。加热段采用标准螺纹接口的喉管与加热铝块组合，喉管内置隔热衬套阻断热量向上传导，避免耗材提前软化膨胀造成送料通道堵塞，加热块内置加热棒与测温元件安装位，可快速将温度提升至耗材熔融所需的180-260摄氏度区间，喷嘴采用标准螺纹连接，可根据打印需求更换不同口径的喷嘴适配不同层厚、不同打印速度的工况。

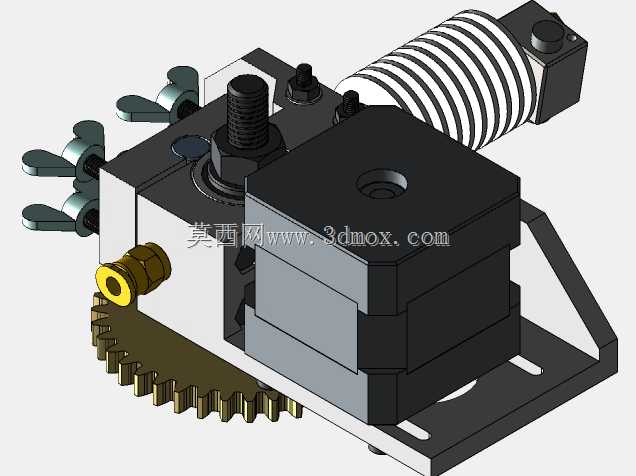

设计上采用一体化绿色安装支架作为承载基体，所有传动齿轮、调节构件、加热组件都集成安装在该支架上，支架预留了标准的安装孔位，可直接适配多数桌面级3D打印机的X轴滑台安装界面，无需额外设计转接件即可完成装配。支架侧面设置了带弹簧预紧的压力调节结构，通过旋转调节旋钮即可改变双齿轮之间的咬合压力，可根据不同硬度、不同直径的耗材灵活调整夹持力度，既避免压力过大压碎耗材造成堵头，也防止压力过小出现送料打滑。整体结构的安装边界紧凑，横向安装尺寸控制在60mm以内，纵向从安装面到喷嘴末端的总高度控制在85mm以内，不会过多占用打印成型空间，同时轻量化的结构设计也能降低X轴运动负载，提升打印过程中的运动响应速度，减少高速打印时的惯性振纹。机构顶部预留了耗材导入导向接口，可直接对接通用的PTFE送料管，耗材从料盘导出后可顺畅进入送料齿轮组，无需额外加装导向构件。
