管道折弯加工中心机械结构设计

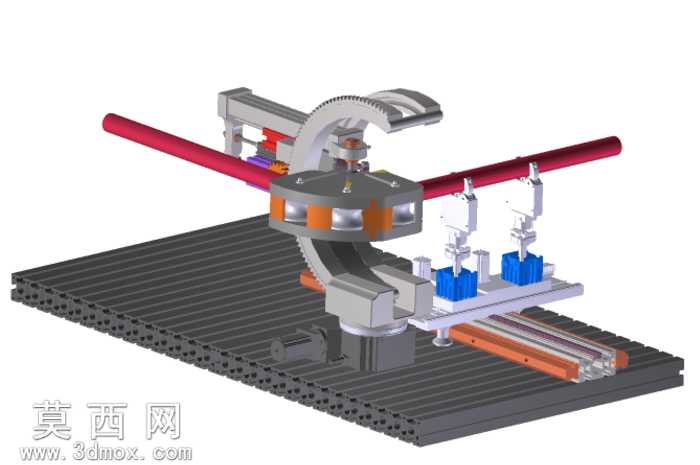

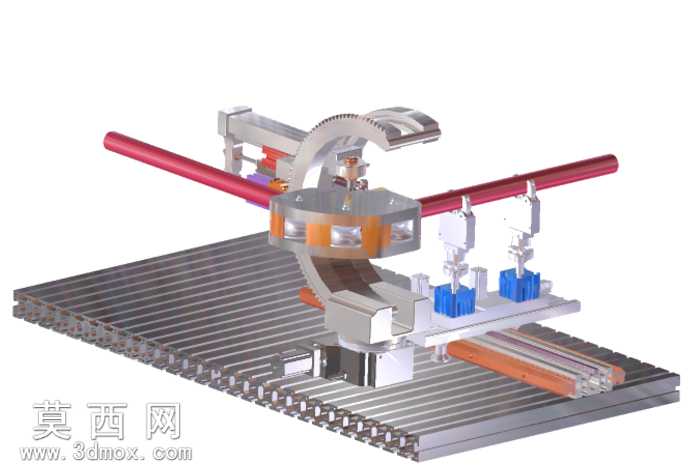

本作品为管道折弯加工中心的三维建模设计成果，建模阶段严格遵循机械设计规范完成整体装配逻辑搭建，先以基准平面定位核心回转工作台，再依次完成弯管执行模组、管材夹持定位组件、角度调节传动结构、底部承载平台的零件建模与装配约束，所有运动副均按照实际设备的运动轨迹添加限位约束，确保各部件的相对运动关系符合真实弯管加工的动作逻辑。渲染阶段采用GC渲染流程完成视觉效果呈现，针对不同部件的材质特性做了精细化的材质参数调整：底部承载的铝型材平台设置了拉丝金属材质，调整反射粗糙度模拟工业铝型材的哑光金属质感；弯管执行端的回转齿轮、传动曲柄部件赋予了抛光合金钢材质，添加细微的金属划痕贴图还原加工金属件的真实表面状态；待加工的红色管材采用硬质塑料与金属复合的管材材质，调整半透明与漫反射参数区分管材与金属结构件的视觉差异；夹持定位端的蓝色定位块采用工程塑料材质，设置较低的反射率突出非金属部件的质感。结构设计上以水平与垂直方向弯管无级变速角设置旋转式结构为核心，实现相反折弯的加工需求，三个核心涂层的主导角色设计，能够确保导管在加工过程中获得安全平稳的承托定位，即使在接触轴沿旋转指缸的弯曲辊施加压力的工况下，也能通过多组定位夹持结构分散受力，避免管材出现形变错位。整体设计围绕弯管加工的实际工况展开，从传动结构的受力传递到定位组件的夹持行程，都在建模阶段做了参数化的尺寸校验，回转弯管模组的齿轮传动比经过反复调整，匹配无级变速的角度调节需求，底部平台的T型槽结构按照标准工业铝型材的安装尺寸建模，可兼容不同规格的夹持组件安装，整体装配无干涉问题，各运动部件的行程范围都预留了足够的安全余量，既满足小口径管材的小角度折弯需求，也可适配大管径管材的大曲率折弯加工场景，渲染阶段通过多角度打光突出设备的结构层次，主光源从侧上方投射形成自然的明暗阴影，辅助光源补光消除结构暗部的死黑区域，最终呈现的效果清晰展现了设备的整体布局与核心结构细节，完整还原了管道折弯加工中心的机械设计特征。
