六位中央锁定式快换刀库结构设计

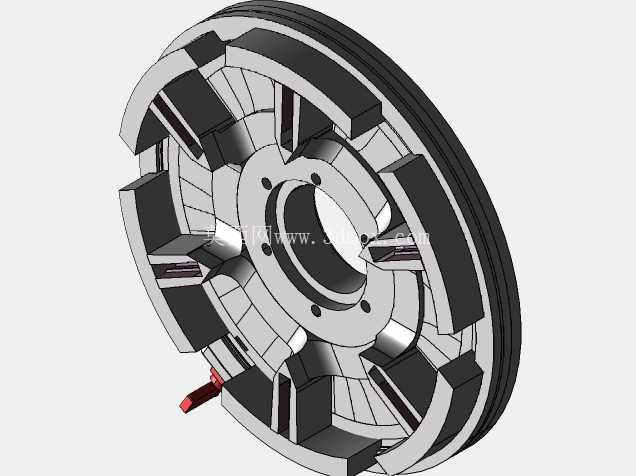

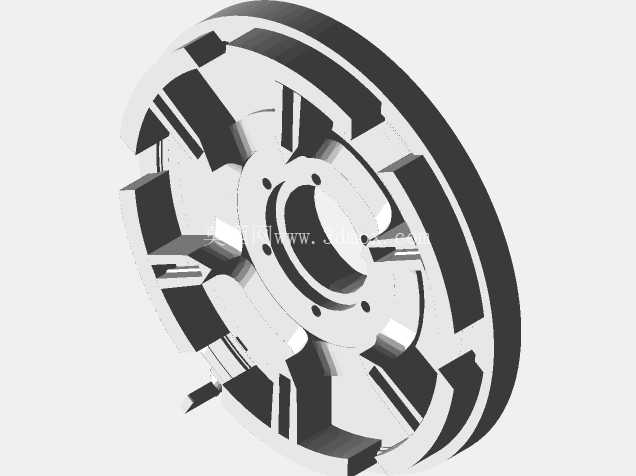

　　在常规钻铣、镗铣类专机的升级改造场景里，很多车间都会遇到非切削占机时间过长的问题——单主轴设备手动换刀需要松刀、卸刀、装刀、对刀多个步骤，小批量多工序加工时，频繁换刀的时间损耗甚至能占到单件加工周期的三成以上，这款快换刀库的设计初衷，就是针对这类不适合搭载大型链式、圆盘式刀库的中小型专机，提供紧凑布局下的多刀位快速切换方案。整个刀盘采用圆盘式放射状布局，六个刀位沿圆周均匀分布，每个刀位的夹持槽做了对称式楔面定位设计，刀具装入后依靠槽型的过盈配合实现初步定位，不需要额外的侧向顶丝做预紧，换刀时只需要将刀具沿径向推入或拔出即可完成装卸，单步换刀动作耗时可以控制在两秒以内，相比传统螺栓压紧式刀座，换刀效率提升非常明显。

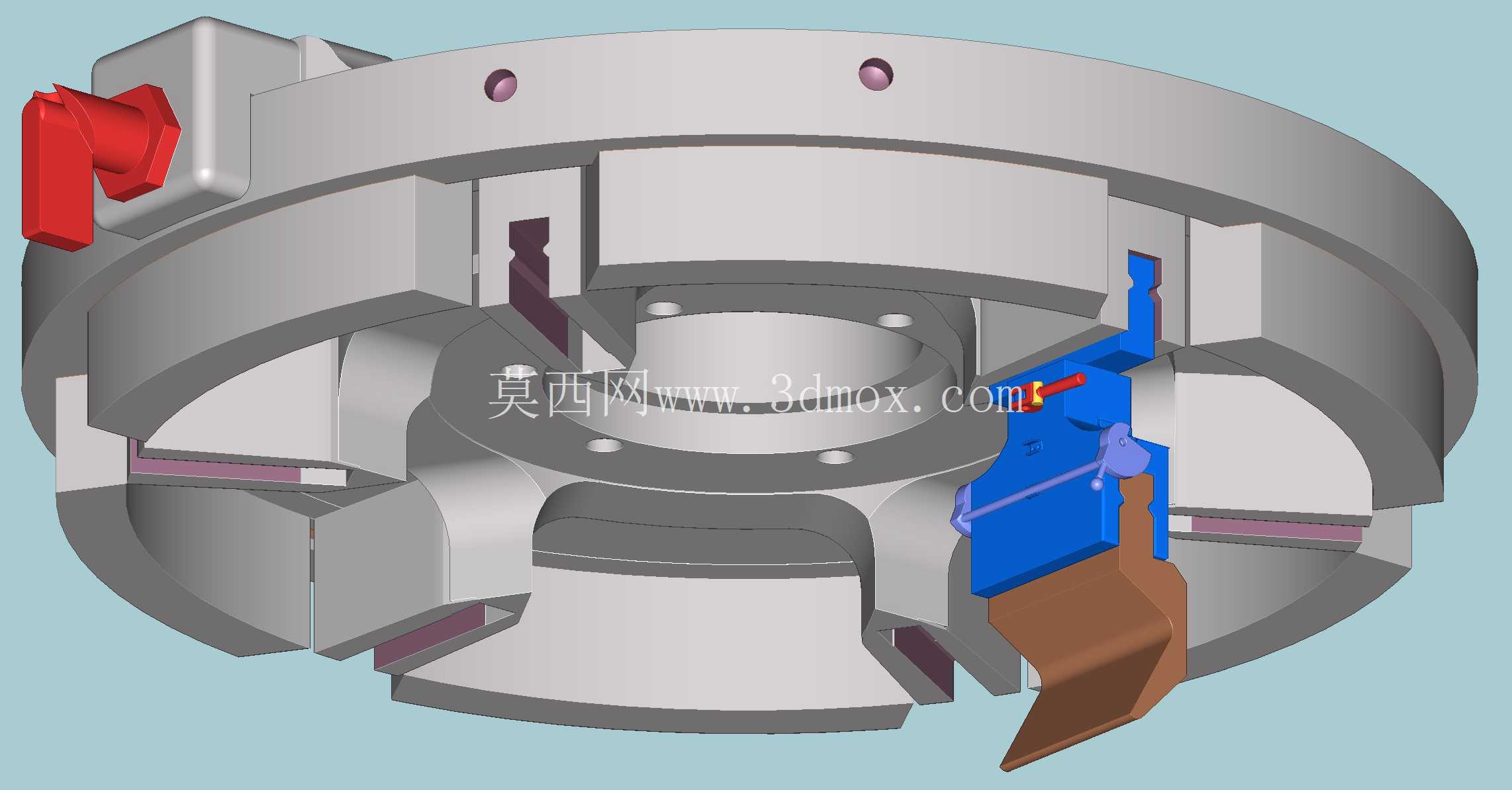

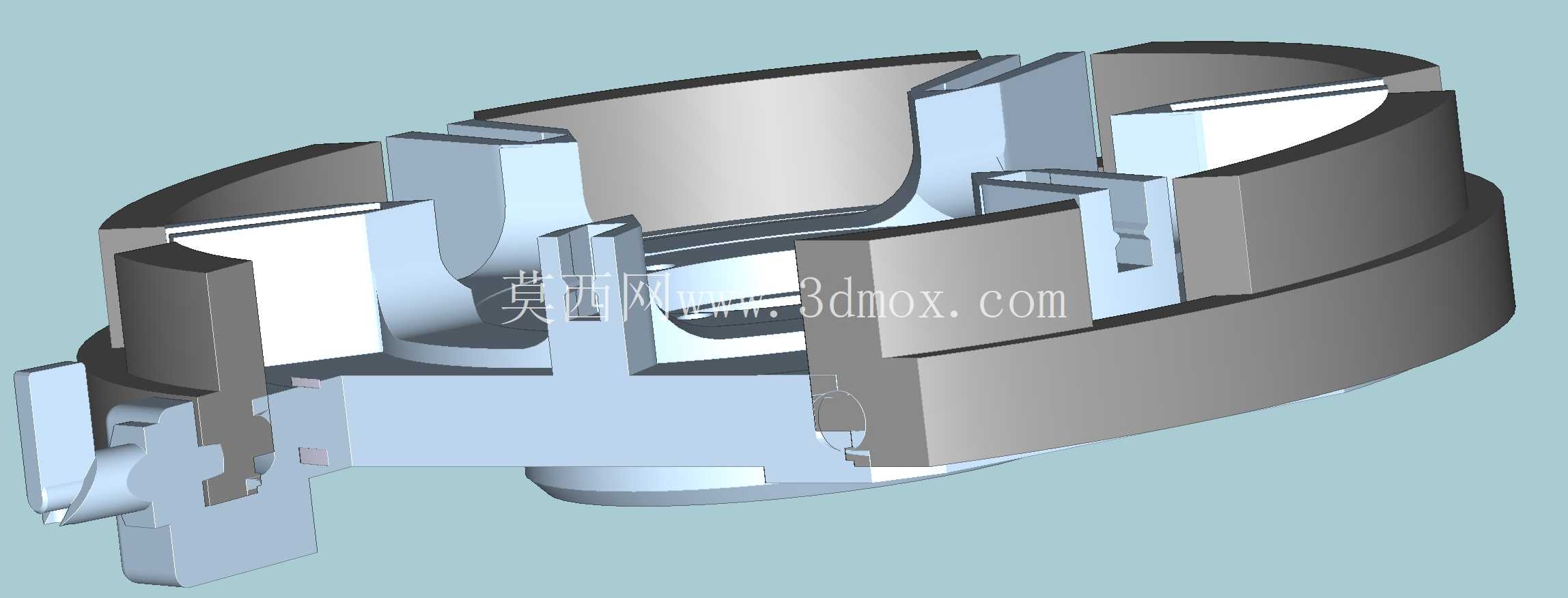

　　中央锁定机构是整个结构的核心设计，刀盘中心的通孔是与设备主轴端的连接定位接口，安装时刀盘通过中心止口与设备回转座配合，依靠中心的锁紧机构实现整个刀盘的周向与轴向固定，当需要切换刀位时，松开中心锁止结构，转动刀盘到对应刀位的定位槽位置，重新锁止即可完成工位切换，锁止后六个刀位的位置重复定位精度可以控制在0.02mm以内，能够满足常规铣削、钻孔工序的位置精度要求。需要特别注意的是，这款刀库的刀位夹持结构是针对径向装卸的铣刀、钻夹头类刀具设计的，并不适配车削加工用的轴向装夹车刀，因为车刀工作时承受的主切削力方向与刀盘径向平行，现有楔面夹持结构无法提供足够的抗倾覆力矩，强行装夹车刀会出现刀具移位甚至飞出的安全隐患。

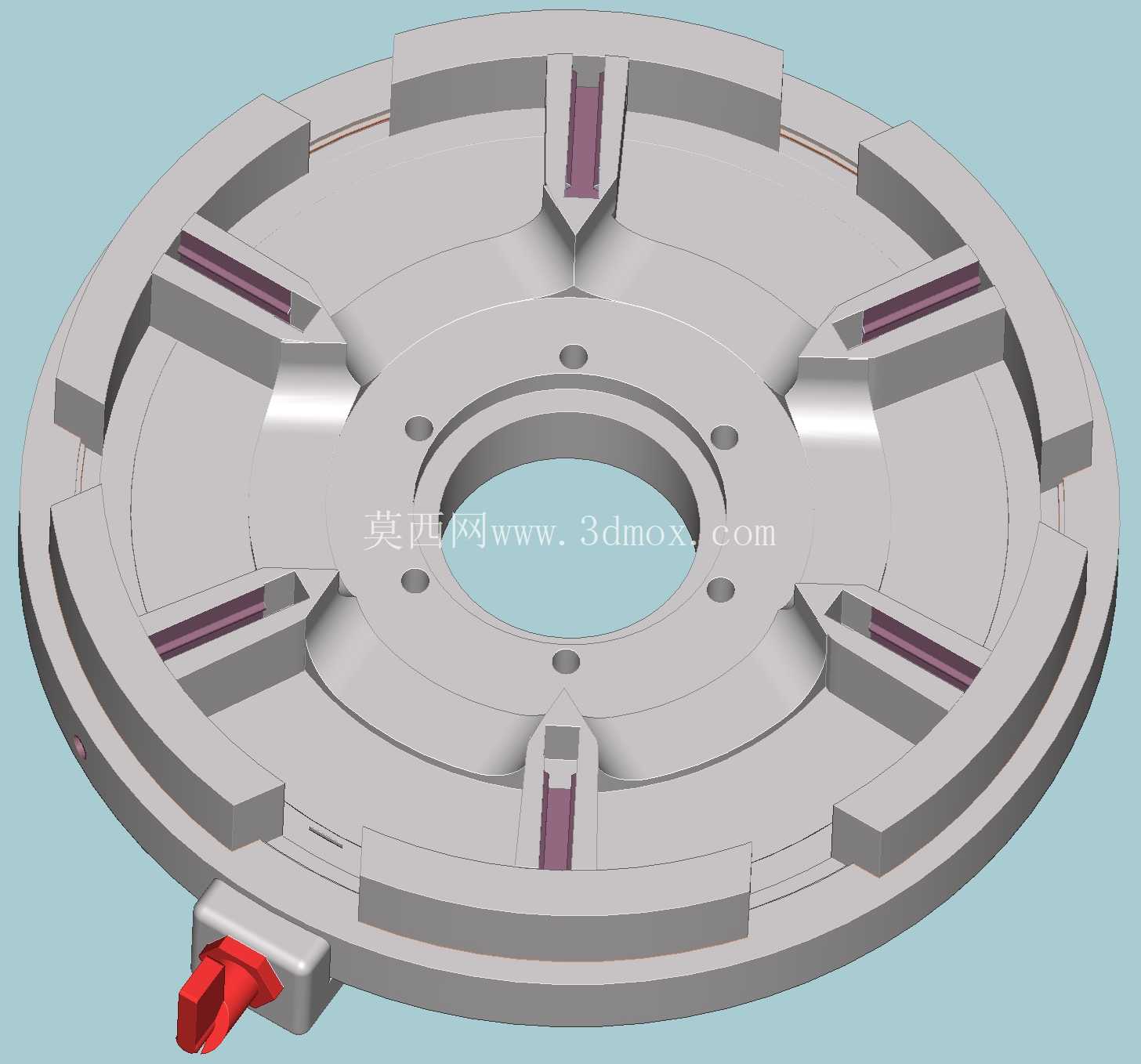

　　从安装边界来看，整个刀盘为扁平式圆盘结构，轴向厚度控制在较薄的区间，安装时不需要对设备原有主轴端做过大的结构改动，只需要保证回转座的止口尺寸与刀盘中心孔匹配，同时预留出刀盘转动所需的周向空间即可，刀盘外圆的六个突出定位块之间预留了足够的排屑间隙，加工过程中产生的切屑不会堆积在刀位槽内影响换刀精度，每个刀位的夹持槽内还做了耐磨镶块设计，镶块采用淬火处理，长期反复装卸刀具也不会出现槽型磨损导致的定位精度下降问题。

　　在实际应用中，这款刀库特别适合配套在小型龙门专机、台式数控铣床上，用于加工需要多把刀具完成的多孔、多平面类零件，比如小型阀块、五金连接件的批量加工，不需要投入高额成本加装自动换刀机构，就可以实现多刀具的快速切换，同时紧凑的结构设计不会占用过多的机床工作空间，对于设备改造预算有限的加工车间来说，是性价比非常高的刀具承载方案。设计过程中还考虑了日常维护的便利性，整个刀盘没有复杂的液压、气动管路，全部依靠机械结构实现定位与锁止，日常只需要定期在中心回转接触面涂抹润滑脂，检查锁紧机构的磨损情况即可，不需要复杂的维护保养流程，也不会出现气动、液压元件故障导致的换刀失效问题，在车间复杂的加工环境下运行稳定性更强。刀位的分布角度经过反复校核，相邻刀位之间的夹角足够大，加工时非工作刀位的刀具不会与工件、夹具发生干涉，即使是装夹长度较长的钻头，也不会在加工过程中碰到相邻刀位的刀具，刀盘边缘的红色快拆结构是锁止状态的快速释放拨杆，操作人员不需要借助额外工具，扳动拨杆就可以快速松开中心锁止，转动刀盘切换工位后，拨杆会自动回弹完成锁止，操作门槛很低，一线操作人员经过简单讲解就可以熟练使用。
