便携式可调冲孔作业工装结构设计

　　这款冲孔作业工装主要面向小型钣金件、薄型型材的现场冲孔加工作业场景，适配多批次小批量的零散冲孔需求，在五金维修、现场装配、小型加工门店等场景中，可替代大型固定冲压设备完成快速冲孔作业，无需复杂的设备安装调试，单人即可完成操作。从结构设计来看，整体采用偏心凸轮施压的传动逻辑，操作端的施力臂通过转轴连接施压柱，操作人员扳动施力臂时，凸轮结构将手动力矩转化为垂直向下的冲孔压力，配合底部的定位槽完成工件冲孔，相比直压式手动冲孔结构，偏心结构可在行程末端提供更大的机械增益，降低操作人员的施力强度，同时避免施压过程中出现压力回弹的安全隐患。

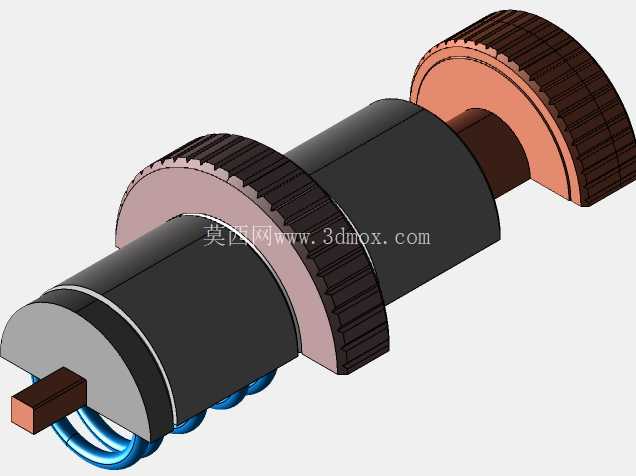

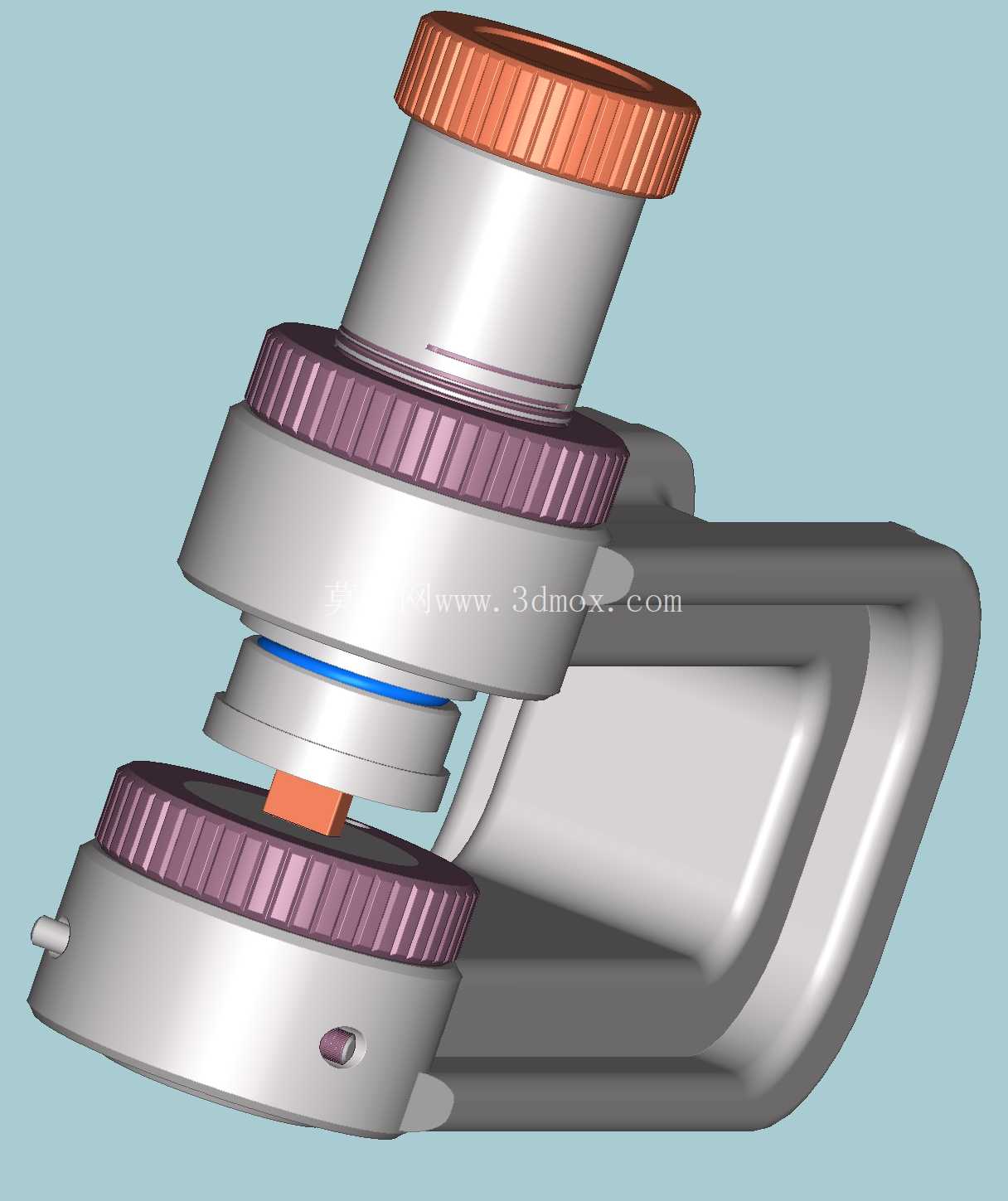

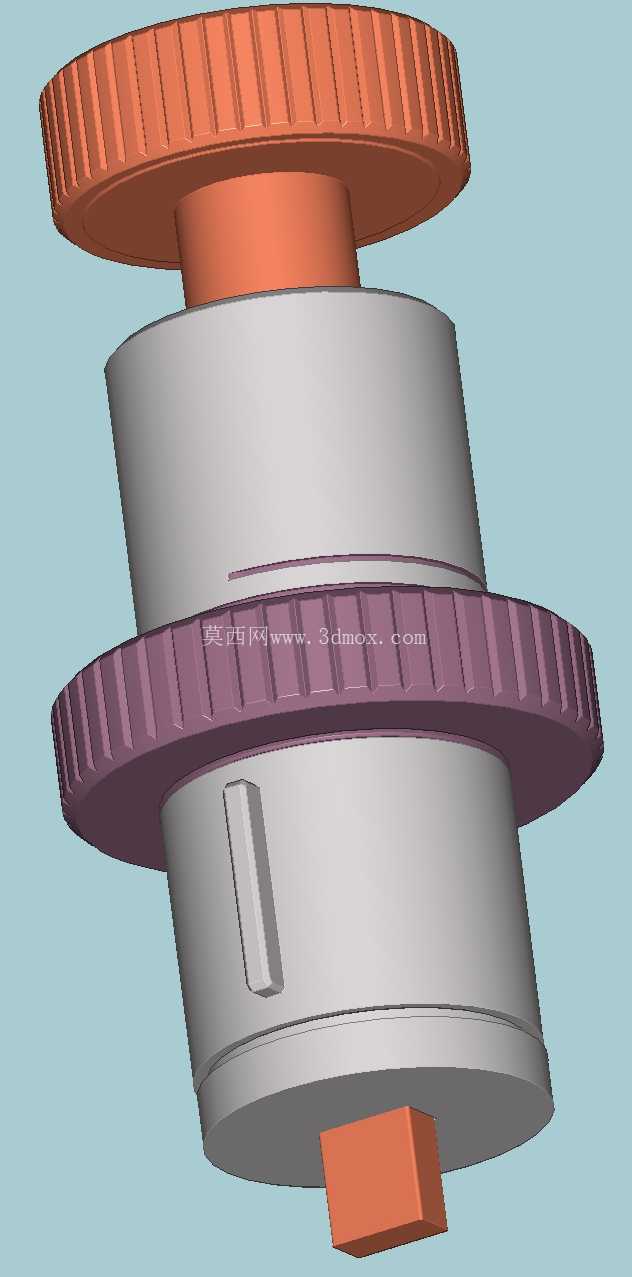

　　工装的调节结构分为两级，上部的橙色滚花环为冲孔深度调节环，通过螺纹旋接在施压柱上部，旋转调节环可限制施压柱的最大下行行程，适配不同厚度的工件冲孔需求，避免冲头过度下行损伤工装底座；中部的紫色滚花环为冲头快换锁紧环，松开环体即可快速更换不同孔径、不同形状的冲头，适配圆孔、方孔、异形孔等多种冲孔需求，更换冲头后无需重新校准同轴度，环体内部的定位锥面可自动完成冲头的对中定位，大幅减少换型调整时间。

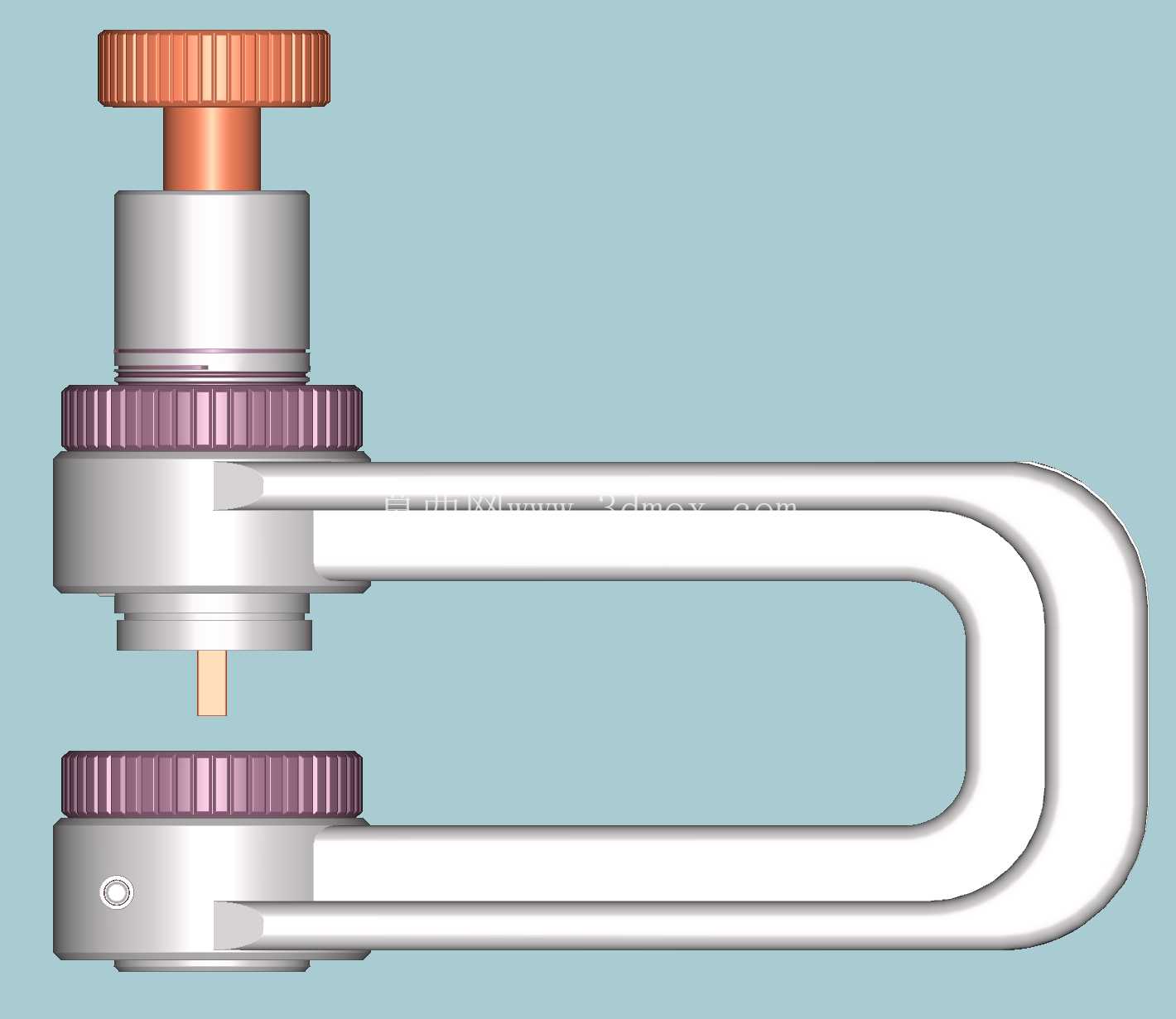

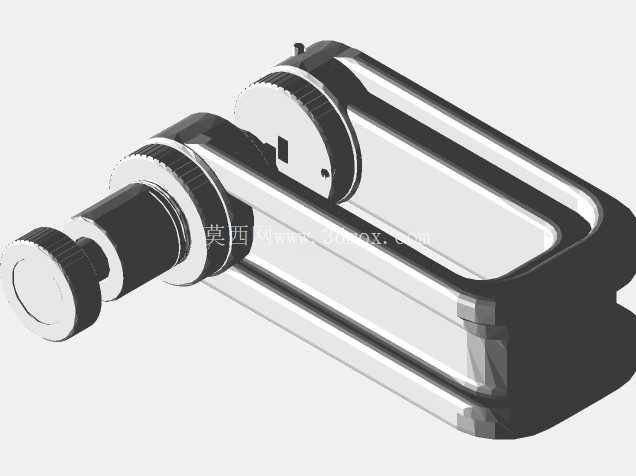

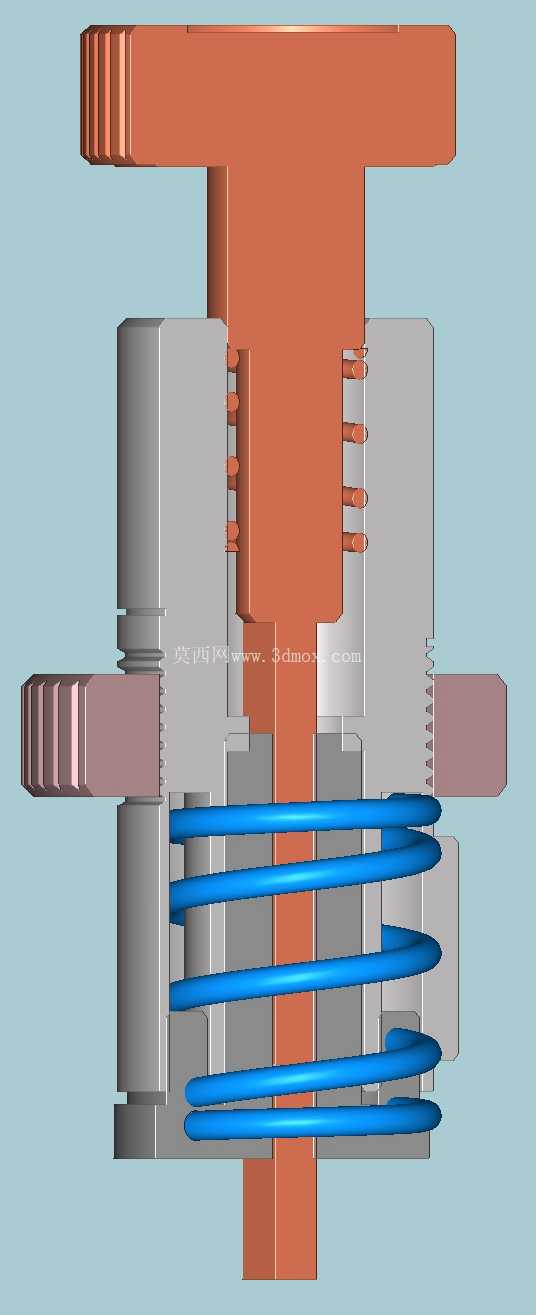

　　底座部分采用L型一体式铸造成型结构，后部的延伸臂作为施力臂的安装基座，同时内置复位弹簧，冲孔完成后施力臂松开时，复位弹簧可自动带动施压柱回升到初始位置，无需手动提拉复位；底座前端的冲孔工位设置有可拆卸的凹模衬套，衬套根据冲头型号匹配对应漏料孔，冲孔产生的废料可通过漏料孔直接排出，避免废料堆积在工位内影响后续作业。从安装边界来看，工装整体底座的安装孔位设置在底座四角，可通过螺栓固定在工作台面上使用，也可搭配快速夹具固定在临时作业台面上，无外接动力源需求，整体重量控制在单人可搬运的范围内，可根据作业需求灵活转移作业位置。

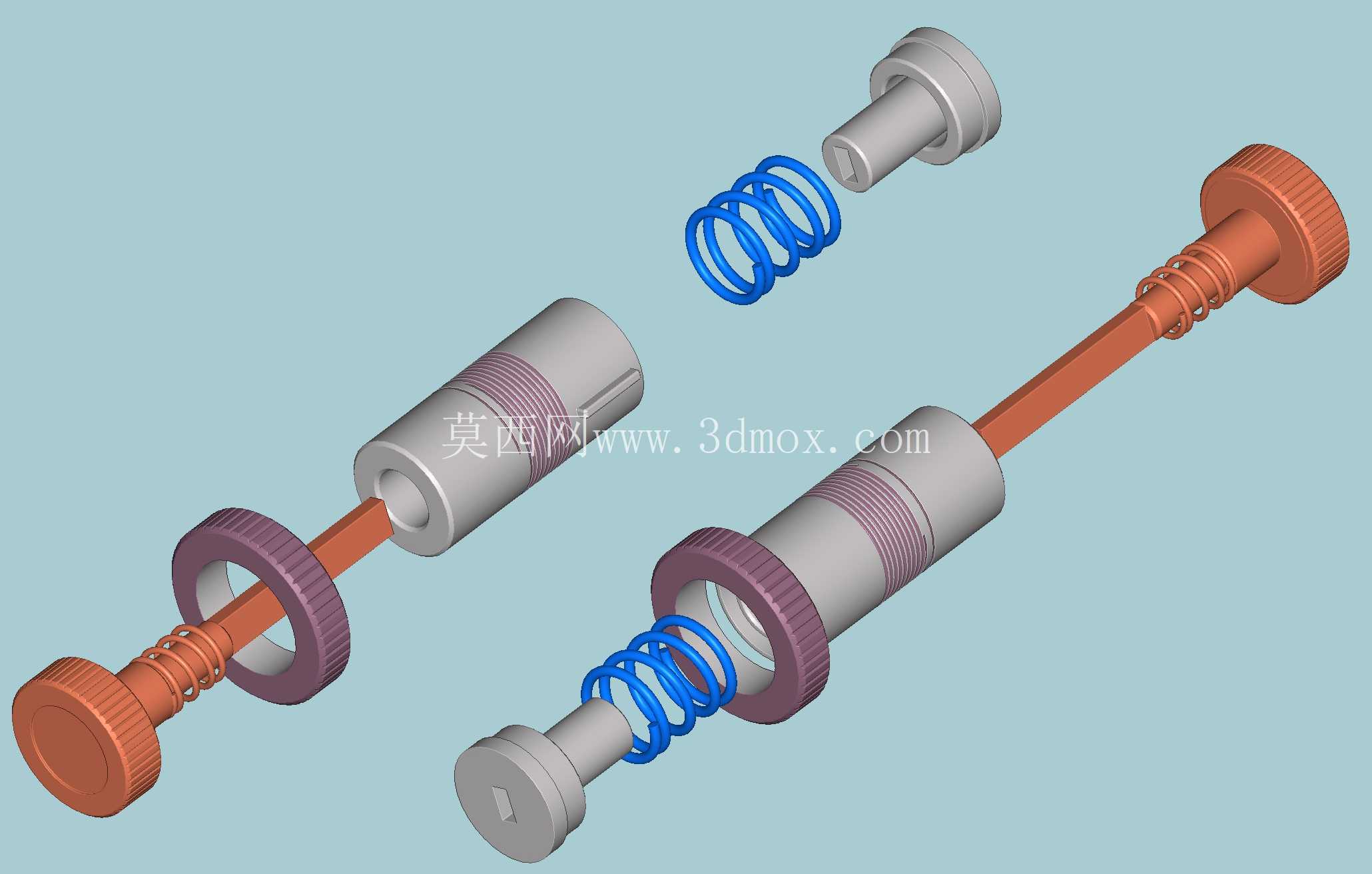

　　冲头与施压柱的连接采用标准快换接口，可适配市面上常规的标准冲头配件，降低后续的配件更换成本；施压柱与导向套之间采用铜基石墨润滑衬套，长期往复作业无需频繁加注润滑油，衬套磨损后可单独更换，无需更换整个导向基座。在实际作业过程中，操作人员只需将待冲孔工件放置在底座工位上，对齐定位标记后扳动施力臂即可完成冲孔，单次冲孔作业周期不超过两秒，对于厚度1mm以内的冷轧钢板、2mm以内的铝板、3mm以内的非金属板材都可完成稳定冲孔，冲孔断面的平整度可满足常规装配需求，无需后续二次修边。工装的施力臂长度经过力学优化，在保证足够冲孔压力的前提下，避免力臂过长导致的工装整体晃动，操作时的施力角度符合人体工程学设计，长时间作业也不会产生过度的操作疲劳。结构上所有受力部件都经过应力校核，凸轮转轴、施压柱、底座连接部位的安全系数都达到3倍以上，可承受长期反复的冲击载荷，不会出现结构变形或者断裂的问题；滚花环的表面采用网纹滚花处理，即使手上沾有油污也可稳定旋转调节，不会出现打滑的问题。
