偏心活塞行程调节铸造模结构设计

在压铸及重力铸造生产环节，活塞行程的精准控制直接决定了铸件成型时的进料速率、模腔填充饱满度以及开模顶出的同步性，这套偏心活塞行程调节结构，正是针对中小尺寸壳体类铸件铸造工况开发的模内调节组件，主要适配于有色合金压铸、砂型铸造的模架配套安装，解决传统固定行程活塞无法适配多批次同模架不同壁厚铸件生产的痛点。

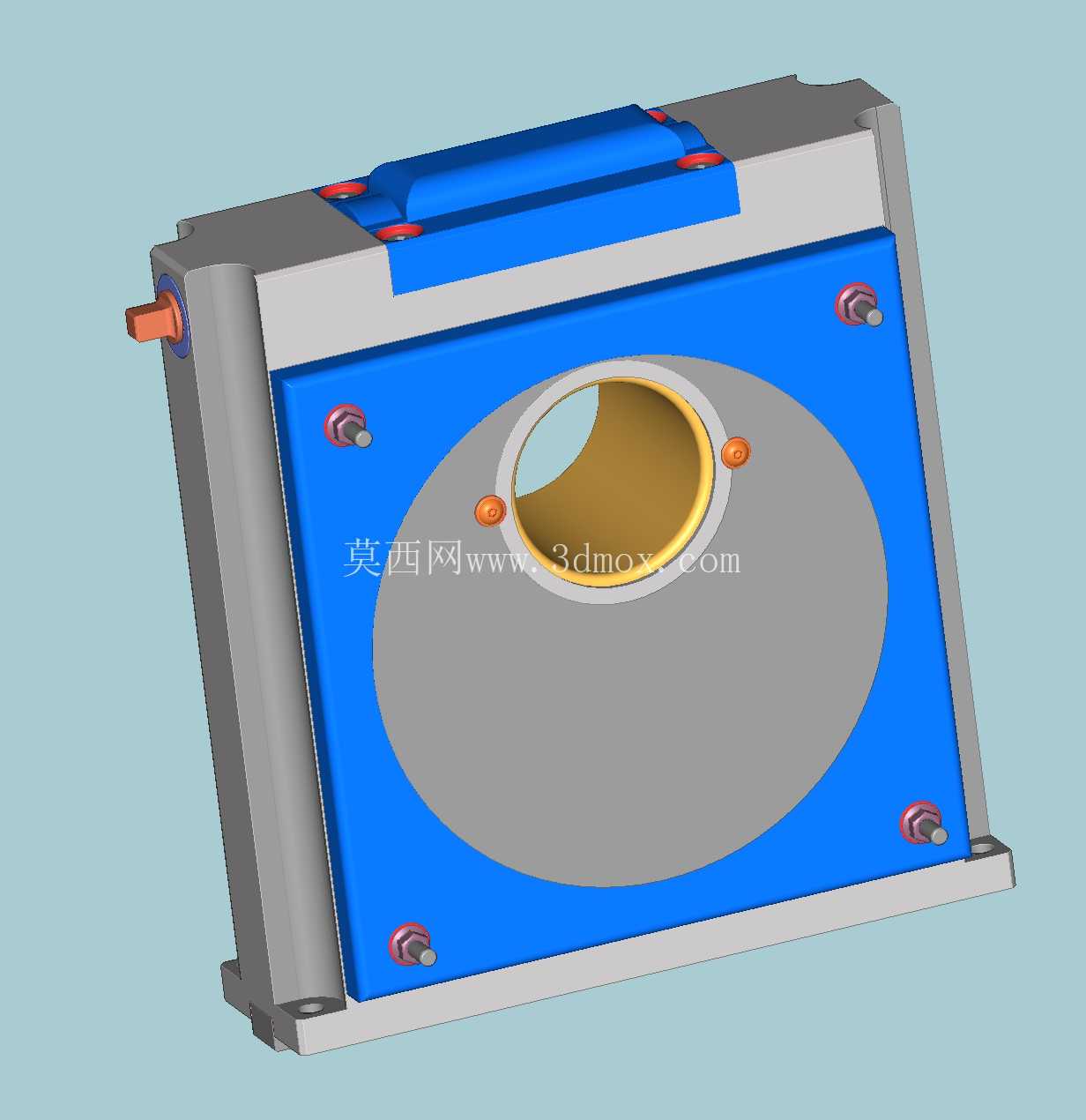

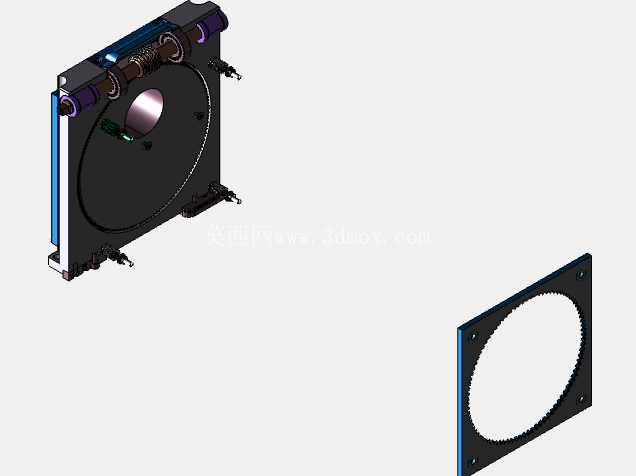

从实际工况适配来看，该结构安装于铸造模架的侧部进料侧，整体安装边界控制在320mm×280mm×160mm的矩形空间内，底部预留4个M8沉头安装孔，孔位间距符合标准压铸模架的侧装模组通用孔距，不需要对现有模架做二次打孔改造即可直接换装，适配160T-280T吨位的常规压铸机模装尺寸。结构正面的蓝色面板为调节端防护盖板，盖板中心预留的φ72mm通孔为活塞运动伸出通道，通道周边的4个橙色阻尼定位销用于活塞行程到位后的缓冲限位，避免活塞硬接触模腔壁造成的碰损。

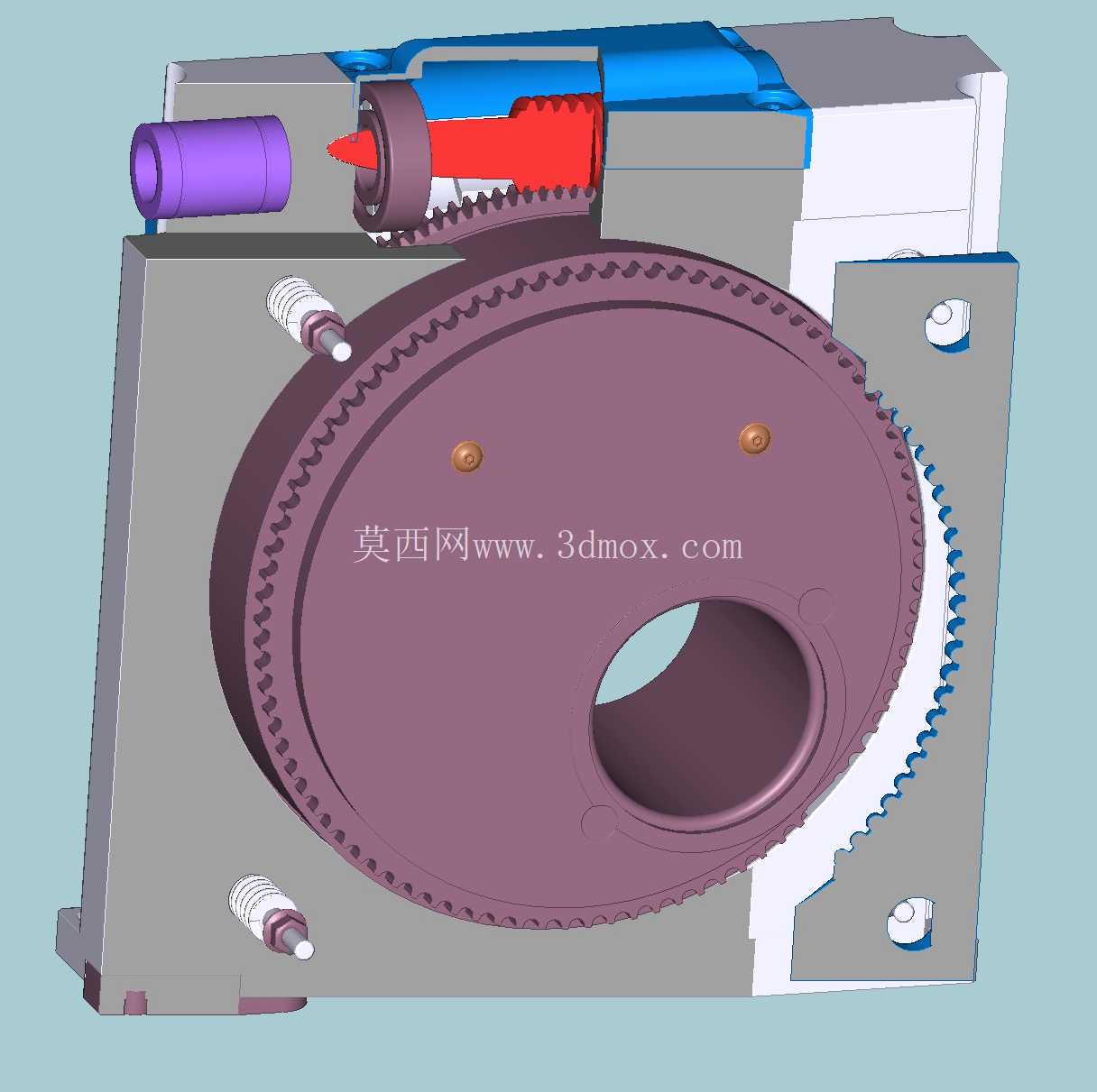

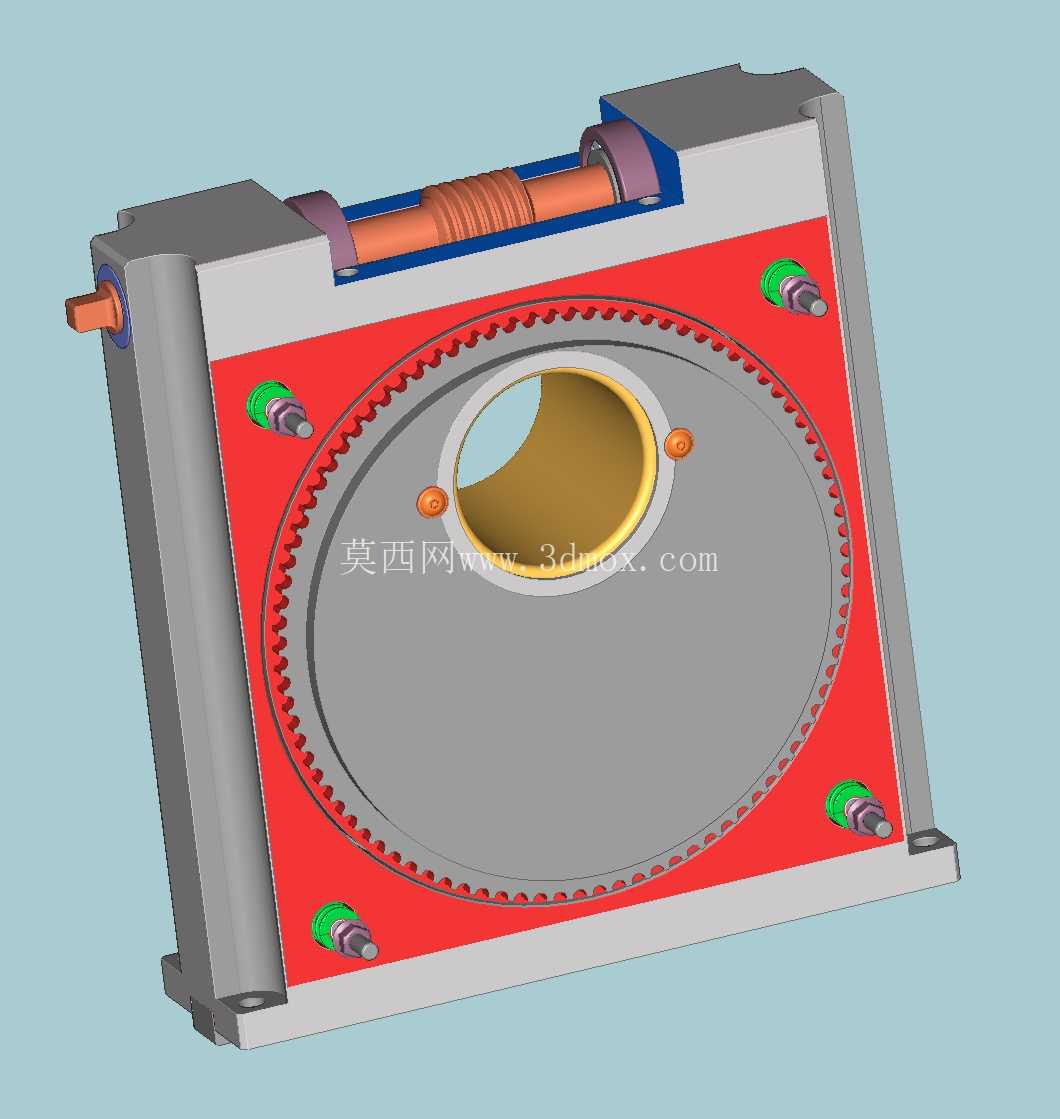

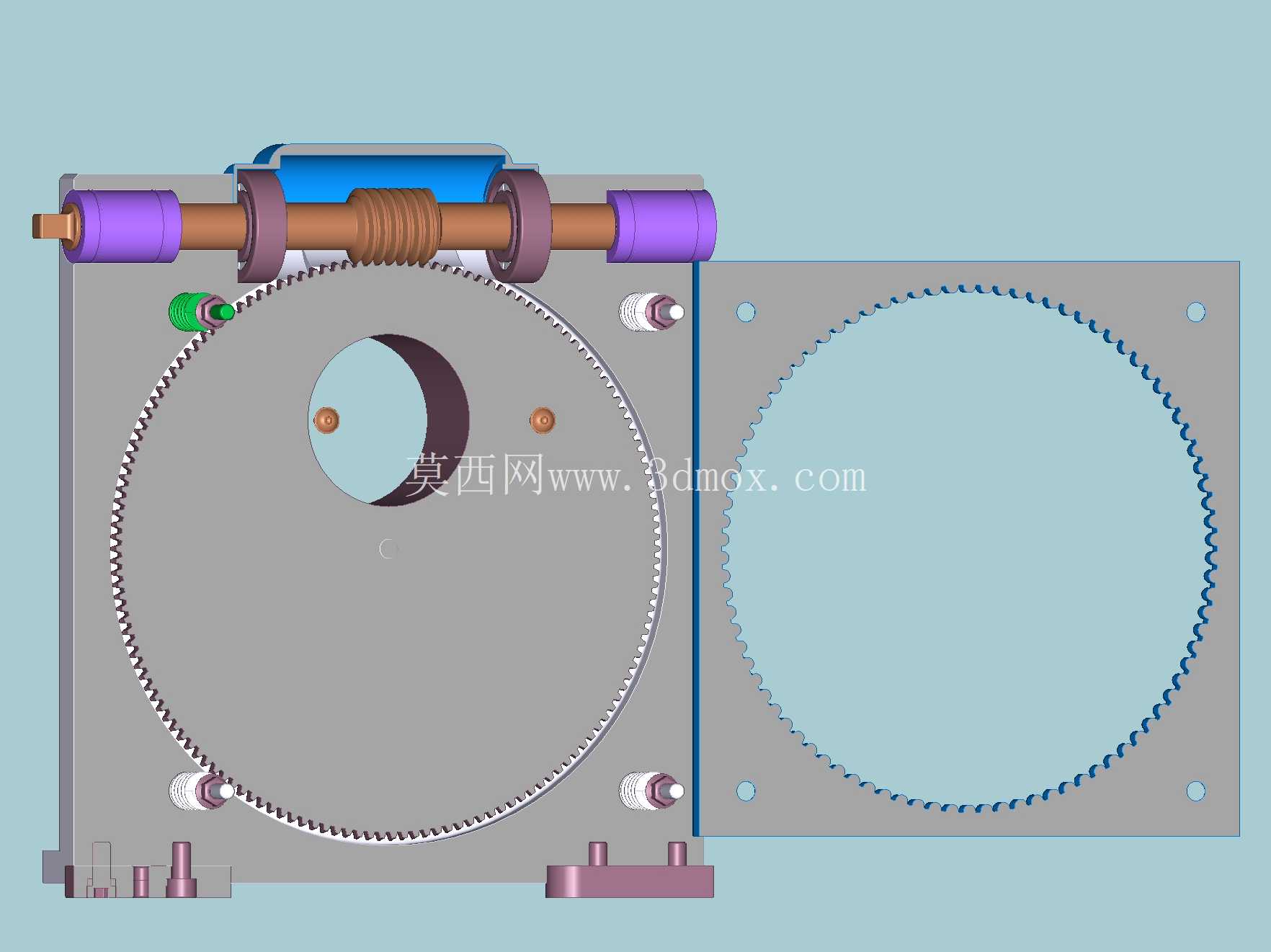

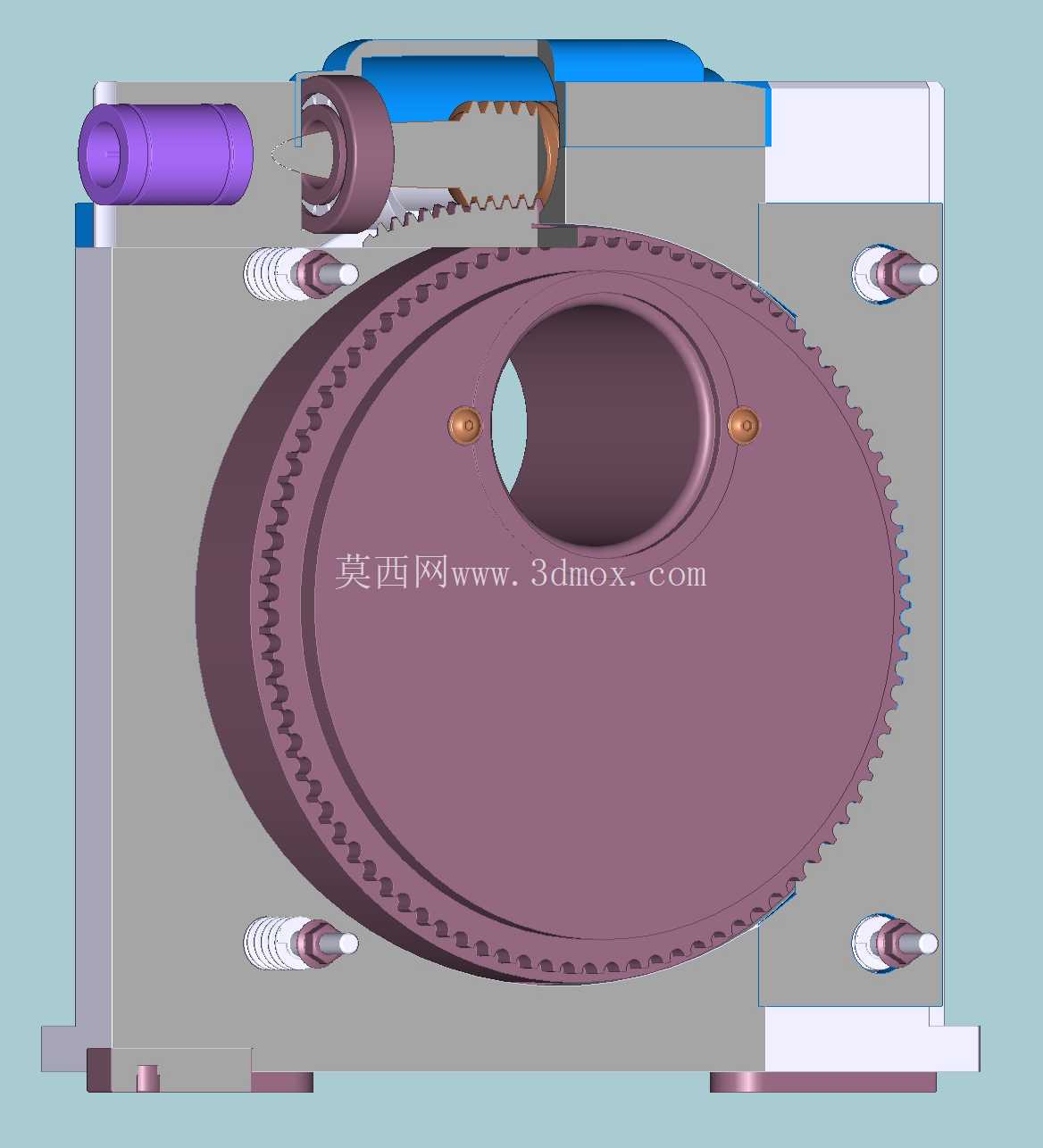

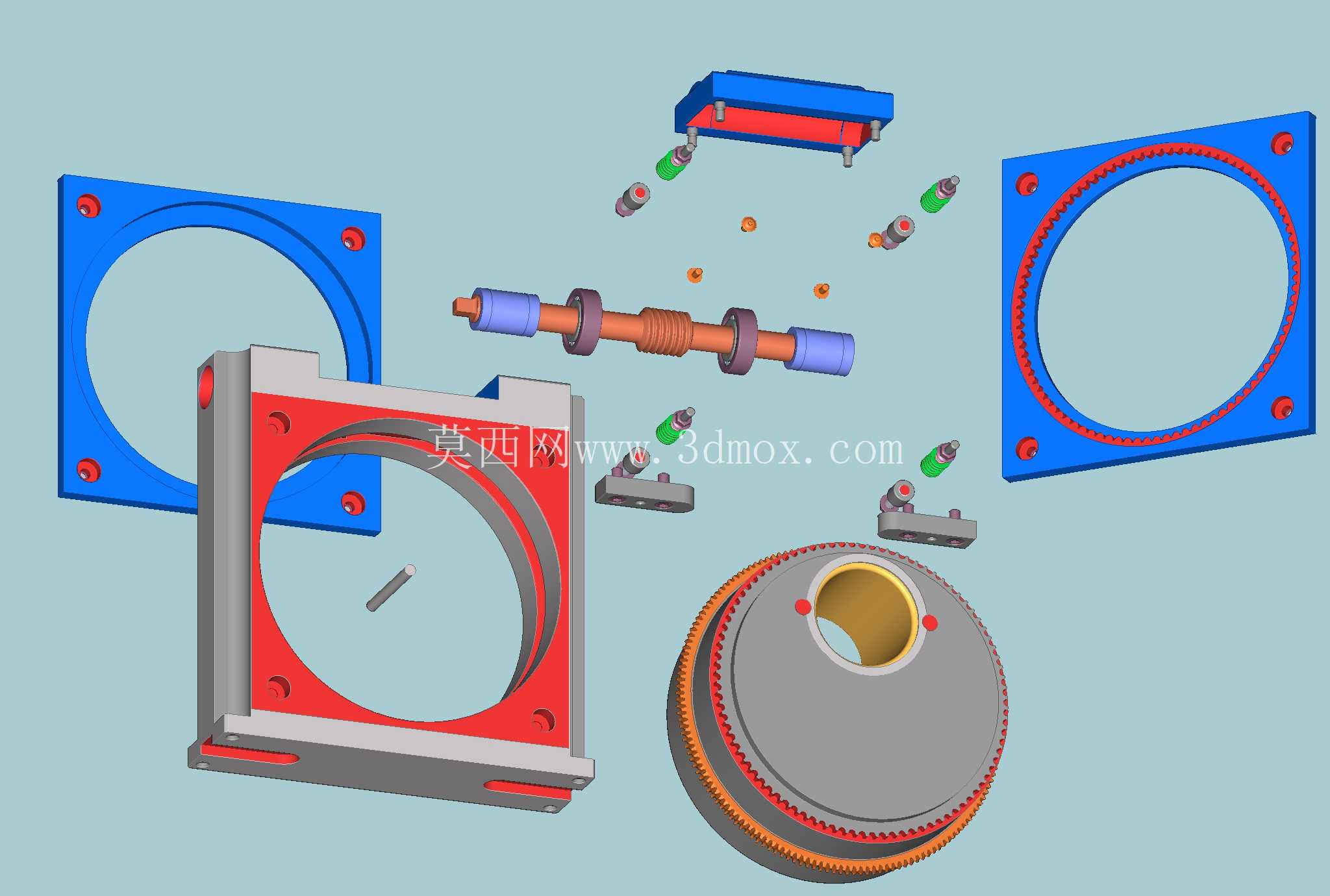

核心调节逻辑采用蜗杆轴驱动偏心轮的传动方案，区别于传统螺纹调节容易在铸造高温环境下积碳卡滞的问题，蜗杆轴的多齿啮合结构可以实现四档预设行程的快速切换，每档行程差控制在8mm，覆盖常规壳体铸件12mm-36mm的活塞行程需求。调节操作时不需要拆解模架整体结构，仅需通过侧部伸出的橙色调节轴端，配合标准扳手转动即可完成档位切换，蜗杆轴自带的自锁特性可以保障生产过程中全锁止状态，不会因为压铸时的进料冲击、模架振动出现行程偏移，解锁时仅需反向转动1/4圈即可脱开档位锁止，切换单档行程的操作时长不超过30秒，大幅降低换产调试的停机时间。

结构设计上充分考虑铸造车间的多尘、高温作业环境，所有运动副均预留0.15mm的积尘间隙，配合盖板内侧的耐高温密封胶条，可以阻挡铸造飞边、金属碎屑进入调节机构内部，减少日常维护频次。偏心轮组件采用偏心距12mm的圆形偏心结构，外部的灰色圆形护罩将偏心轮完全封闭，仅保留与活塞推杆连接的传动槽，避免高温铝液飞溅直接接触传动部件造成热变形。侧面的蜗杆轴端做了渗氮硬化处理，表面硬度达到HRC52，能够承受反复调节的扭矩载荷，不会出现拧动崩齿的问题。

从实际生产适配角度，该调节结构可以直接替换现有模架上的固定行程活塞座，不需要重新设计模架的进料流道，活塞伸出端的连接尺寸与常规通用活塞推杆完全匹配，企业在进行多品种小批量铸件生产时，仅需更换模腔镶件配合该结构的行程调节，即可完成不同铸件的生产适配，减少模架备件的库存占用。结构整体的受力路径经过优化，压铸进料时的活塞反冲力直接通过底部安装座传递到模架本体，蜗杆轴仅承受调节扭矩不承受轴向冲击载荷，大幅提升了调节机构的使用寿命，在连续三班倒的生产工况下，机构的无故障运行周期可以达到12万模次以上。

外形细节上，顶部的蓝色提手结构用于机构整体吊装拆装，两个红色定位销用于盖板与主体的定位安装，保证每次拆装维护后活塞通道的同轴度误差控制在0.02mm以内，不会出现活塞运动卡滞的问题。所有外露的紧固件均采用内六角耐高温螺栓，避免长期高温环境下螺栓锈蚀无法拆装。
