车间多工位可移动工具收纳转运车

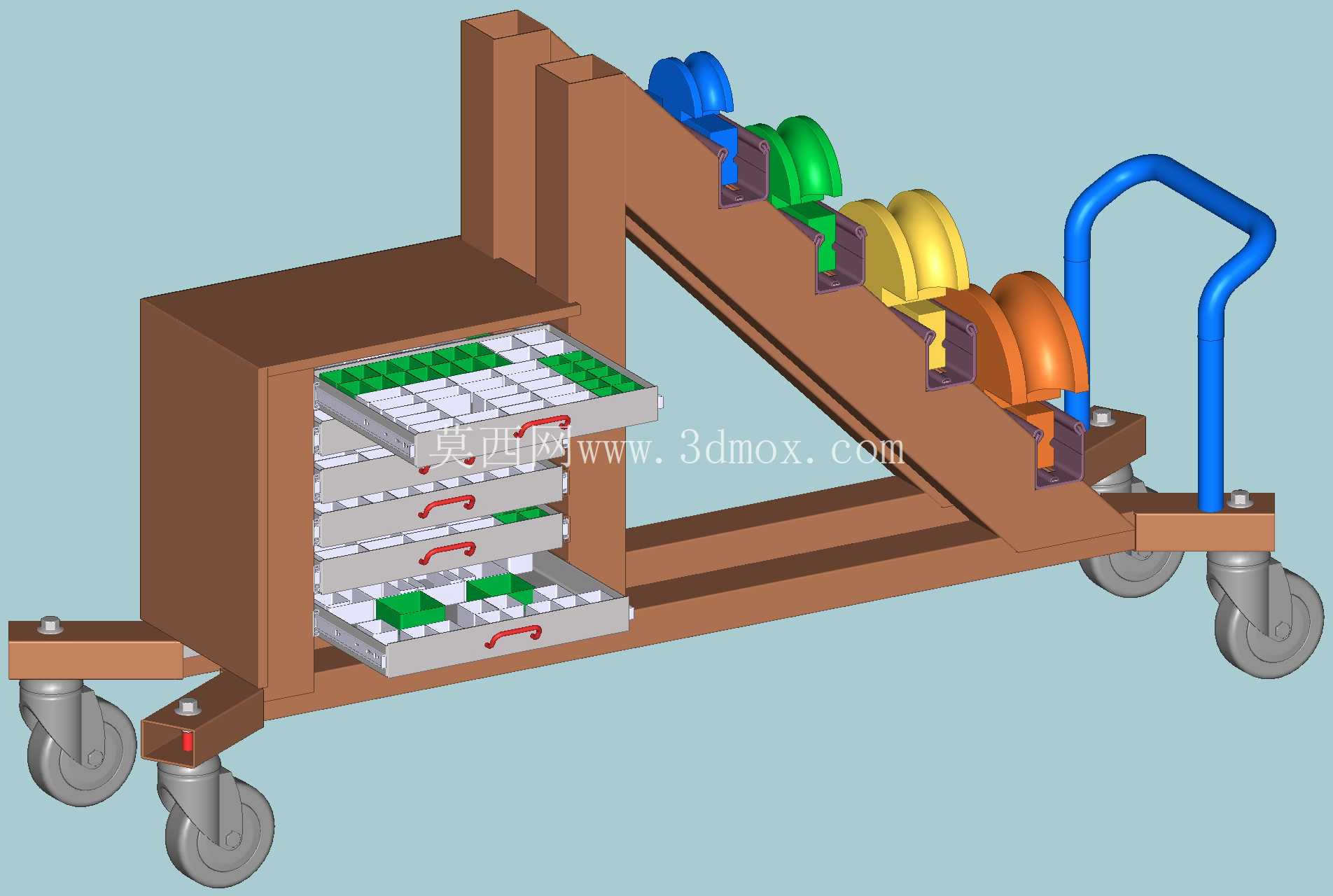

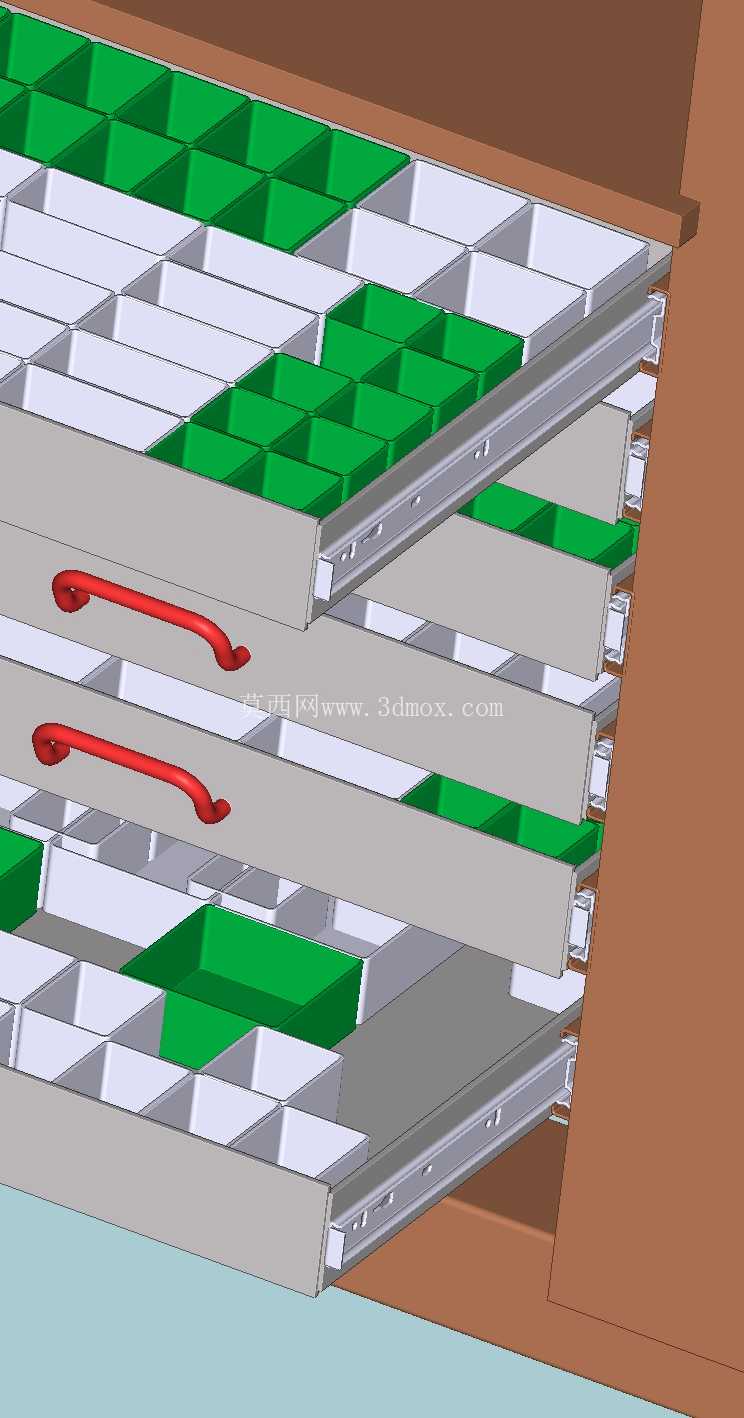

　　这款移动工具车的设计初衷，是解决机加工、装配车间现场工具零散摆放、取用路径长、重型工具搬运费力的痛点，在离散制造的工位旁、设备维保现场、装配线边都能适配使用。整体采用框架式焊接结构，底部安装四个带刹车的万向脚轮，两个定向脚轮搭配两个万向脚轮的配置，既保证直行转运时的方向稳定性，也能在狭窄的机床间隙、工位通道内灵活转向，脚轮单轮额定载荷按照单工位全套重型工具总重1.2倍冗余设计，满载推移时不会出现轮体变形、卡滞的问题。车体左侧设置多层抽拉式滑动箱，抽屉采用全拉出式静音滑轨，每层抽屉的承重按照不同工具类型做了区分，上层可放置小型量具、紧固件、手动扳手类轻量工具，下层抽屉加高设计，可容纳重型套筒、敲击工具、液压拉马等大重量工装，抽屉前端配置内嵌式拉手，避免推移过程中突出构件勾挂现场管线、工件边角，同时每个抽屉都配备自锁式定位结构，车体在倾斜路面推移或者急停时，抽屉不会自行滑出掉落工具。

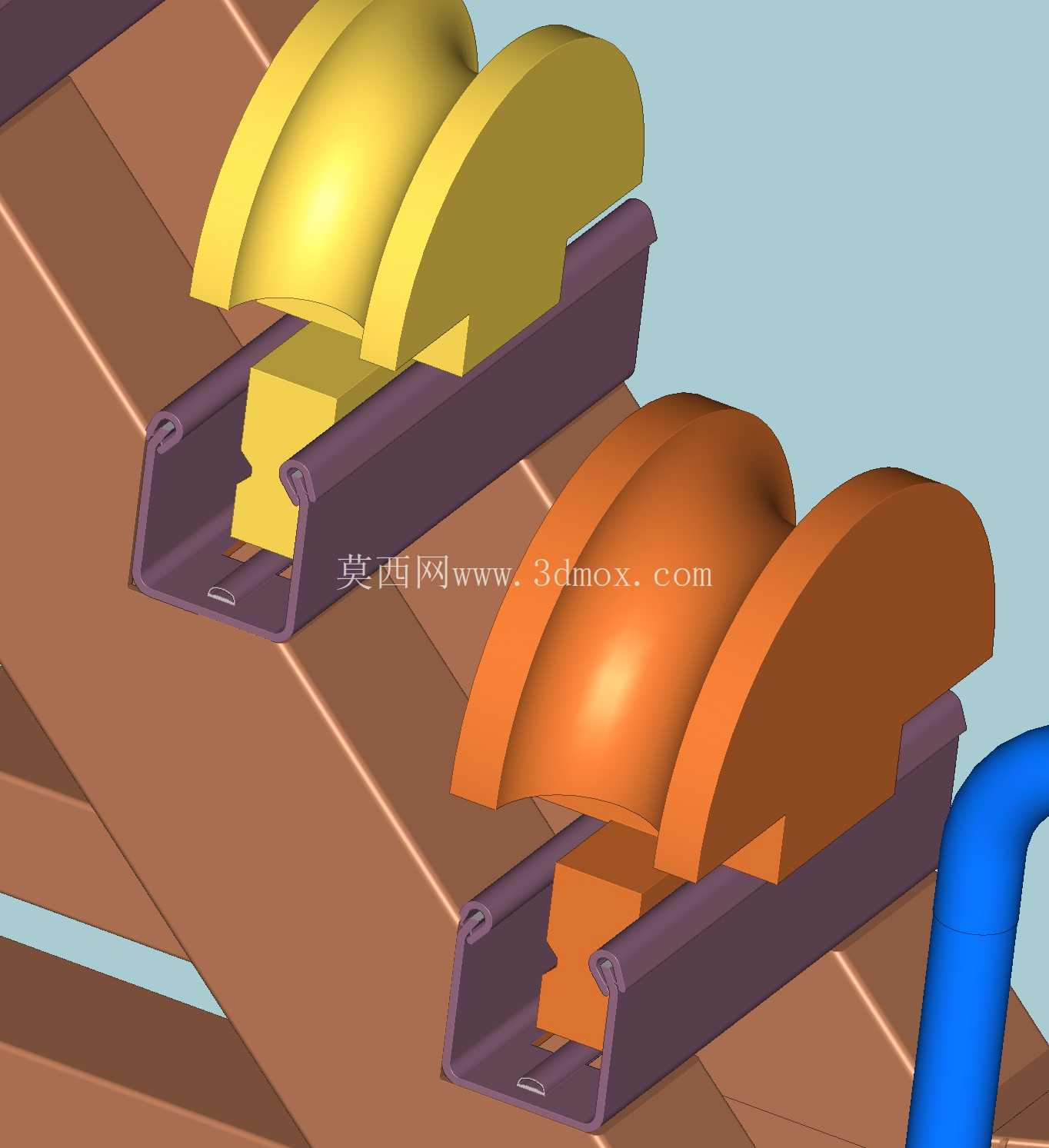

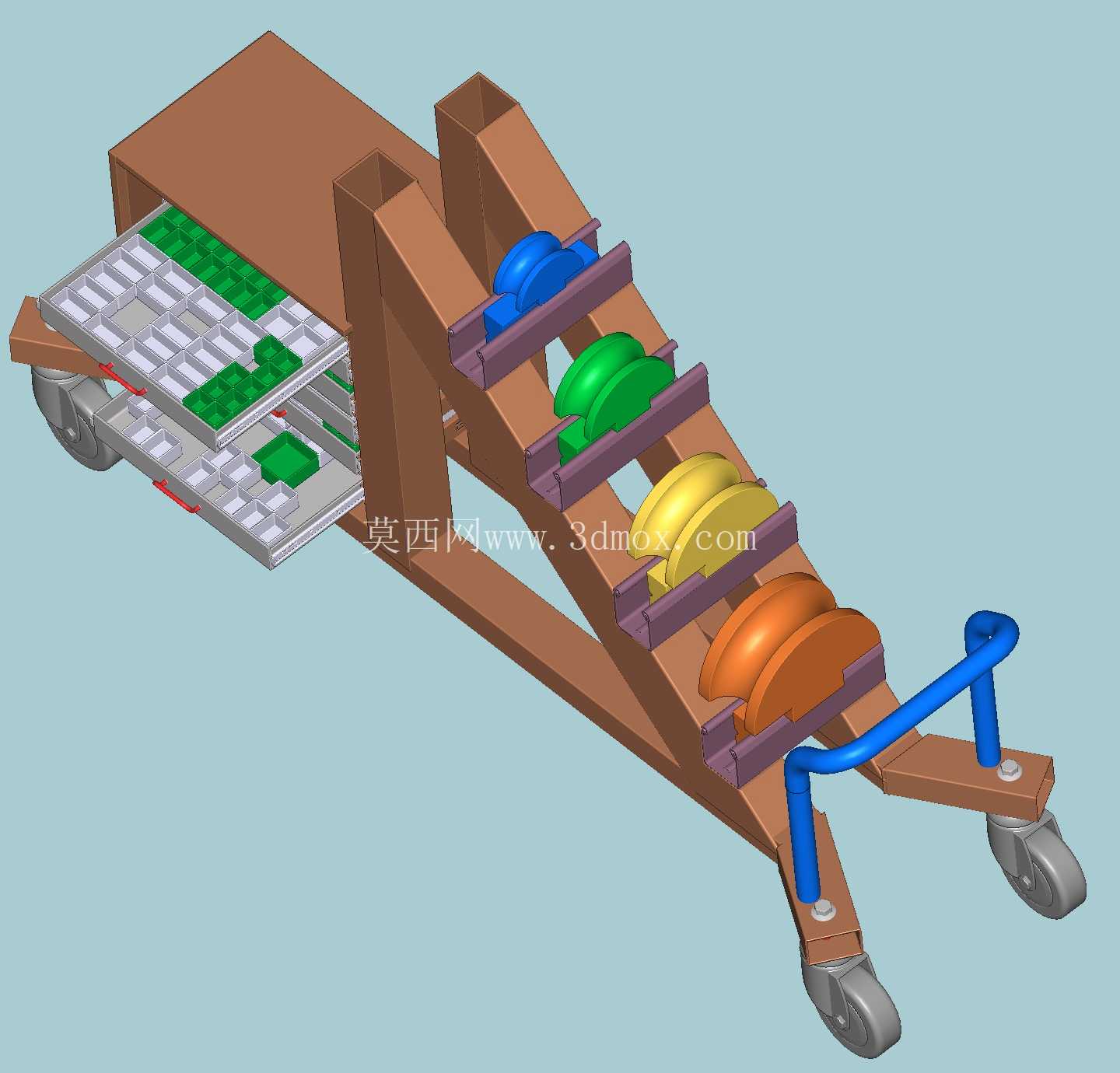

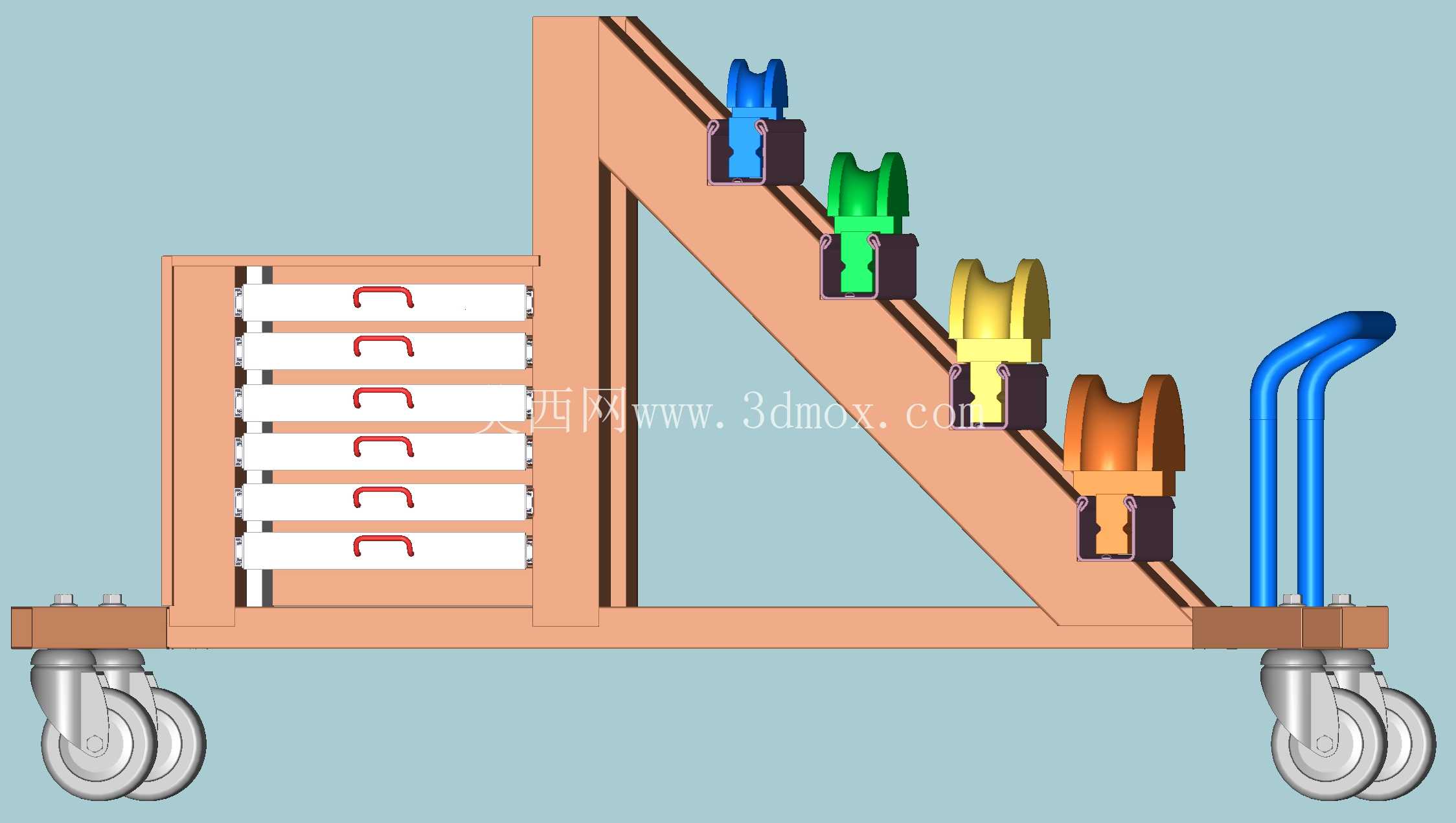

　　车体右侧采用斜置式托架结构，倾斜角度经过人机工程校核，站立操作时手臂自然抬起即可取放托架上的工具，无需过度弯腰或者抬臂，降低长时间作业的疲劳感；托架上的工具固定座采用模块化快换设计，不同规格的工具卡座可以根据现场使用的工具类型快速更换，适配不同柄径的刀具、夹具、检测工具的固定需求，卡座采用耐磨合成材料制作，既能卡紧工具避免转运过程中晃动磕碰，也不会刮伤工具的精密配合面，托架的承载梁做了加厚处理，可放置单重5kg以上的重型加工刀具、工装辅具，不会出现长期承重变形的问题。

　　车体尾部设置弯管式推移扶手，扶手高度按照成年操作人员平均立姿肘高设计，握持位置做了圆弧过渡处理，推移时手部受力均匀，扶手和主框架采用螺栓连接，后期如果出现磕碰变形可以单独更换，无需整体返修框架。整体框架的外形尺寸控制在车间常用通道宽度的允许范围内，长度不超过1.2米，宽度不超过0.6米，可轻松通过0.8米宽的设备间通道，停靠在工位旁时不会占用过多操作空间，框架底部预留了叉车孔位，需要跨车间长距离转运时，可以直接用叉车整体抬升转运，无需人工推移。

　　在结构设计阶段，对框架的受力点做了有限元校核，斜托架和主框架的连接位置增加了三角加强筋，满载情况下框架的最大变形量控制在0.5mm以内，保证长期使用的结构稳定性，所有金属构件的边角都做了倒钝处理，避免操作人员取放工具时被锐边划伤，表面采用喷塑处理，耐车间内的切削液、润滑油腐蚀，日常清理只需用抹布擦拭即可。这款工具车区别于普通的平板推车或者固定储物柜，将封闭式抽屉收纳和开放式快取托架结合，既可以收纳零散的小型工具、配件，也可以将高频使用的重型工具放置在斜托架上，随用随取，不需要反复开关抽屉翻找，在设备维保作业时，可以将维保所需的全套工具一次性放置在车上，推移到设备旁即可开展作业，减少来回取工具的无效走动时间；在机加工工位旁使用时，可将常用的加工刀具、量具放置在托架上，更换刀具、测量工件时无需转身到远处的工具柜取放，有效提升作业效率。
