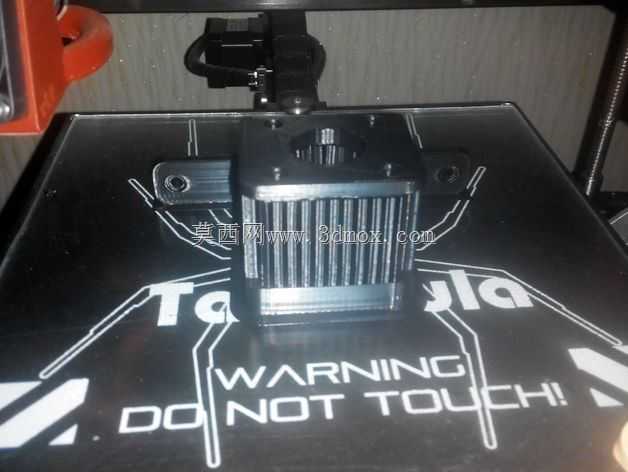

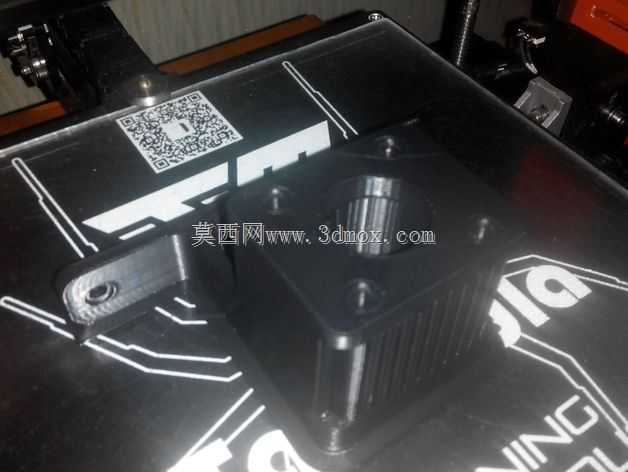

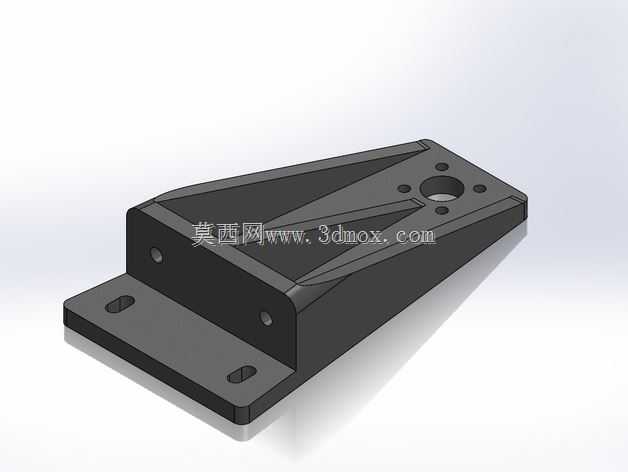

Tevo狼蛛Z轴双中心位置改装结构件

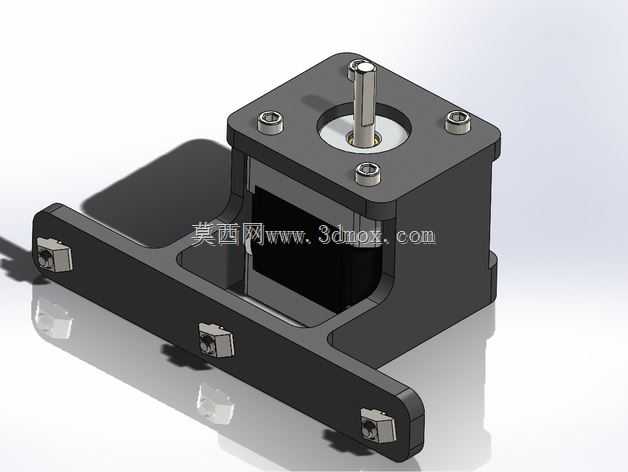

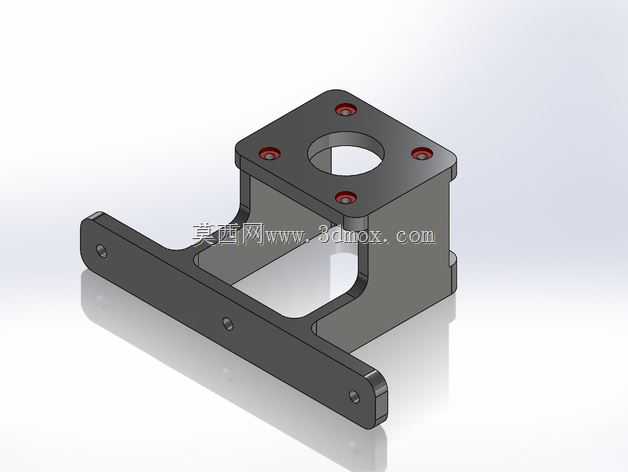

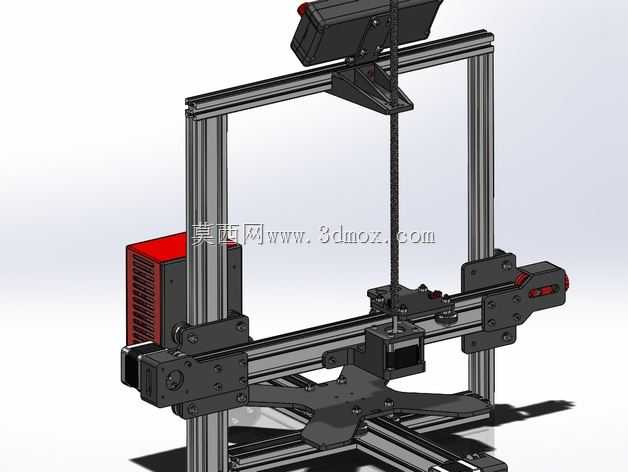

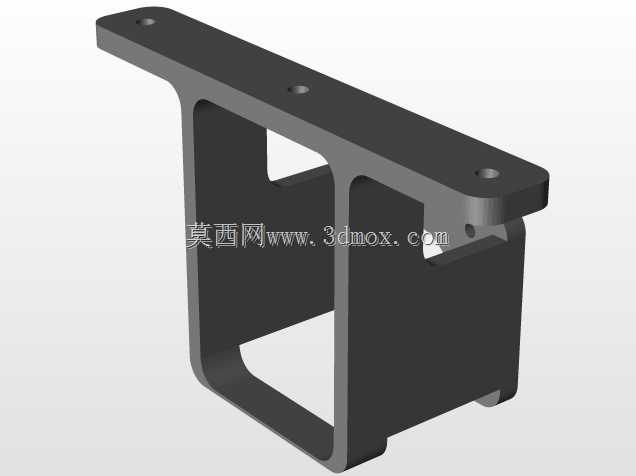

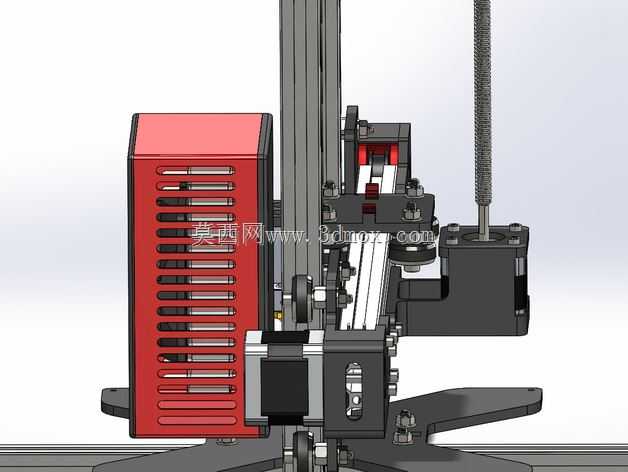

该结构件是面向桌面级FDM 3D打印机的Z轴传动定位改装部件，主要适配Tevo狼蛛机型的Z轴升级改造场景，用于解决原厂Z轴安装位单一、不同挤出组件适配性不足的问题，可满足用户更换不同规格热端、近远程挤出切换时的Z轴原点校准与安装固定需求，在桌面级3D打印设备DIY改装、小批量定制打印设备调试场景中具备较高的实用价值。从实际用途来看，该部件承担Z轴步进电机的承载固定、Z轴丝杆的同轴定位、整机X轴横梁的安装支撑三重核心作用，通过预留的两种中心安装位，可兼容两种不同偏移量的X轴横梁安装方案，无需额外打孔或切割原有型材框架，即可完成Z轴传动组件的位置调整，有效降低改装过程中的框架损耗，同时提升Z轴传动的同轴度，减少Z轴层纹、丝杆卡顿等打印故障。在功能特性上，该结构采用一体化L型承载设计，上部为方形步进电机安装腔，可精准卡合42型两相步进电机的安装基准面，四个角预留的沉头安装孔可完全贴合电机端盖的固定点位，避免电机运行时产生径向偏移；中部预留的丝杆过孔与电机输出轴保持严格同轴，公差控制在0.02mm以内，可保证丝杆转动时无偏心晃动；下部延伸的横向安装臂设置了三个等距的T型螺母固定槽，可直接卡入2020铝型材的标准槽位，同时预留的两种中心定位标记，可帮助用户快速对齐X轴横梁的安装中心，保证两侧Z轴传动的同步性。设计思路上，该部件优先考虑改装场景的兼容性与安装便捷性，没有采用额外增加转接件的堆叠方案，而是将电机固定、丝杆定位、横梁安装的功能集成在单一结构件上，减少装配累积误差；安装臂的厚度经过受力仿真验证，可承载5kg以内的X轴横梁与挤出组件重量，长期运行不会产生形变；边角位置全部做了R2圆角处理，避免安装时划伤线材或操作人员。在外形尺寸与安装边界上，该结构件整体长度适配2020型材的单段安装区间，上部电机安装座的尺寸与42步进电机完全匹配，不会与打印机两侧的同步带轮、限位开关产生干涉；横向安装臂的突出长度控制在型材外侧30mm以内，不会超出打印机原有外框边界，无需额外扩大设备放置空间；所有安装孔位均采用标准五金件规格，用户可直接使用原厂配备的螺丝、T型螺母完成装配，无需额外采购定制紧固件。
