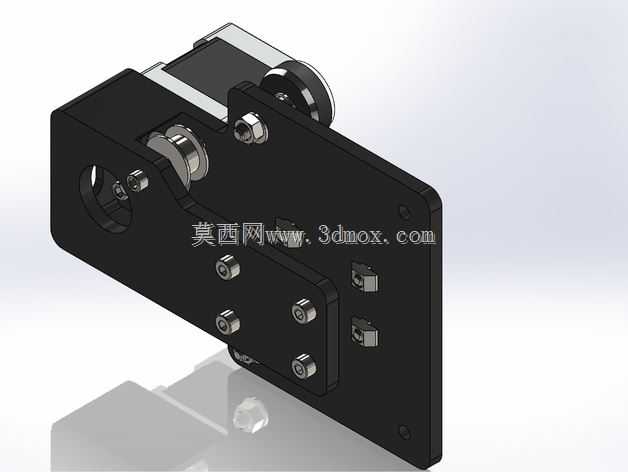

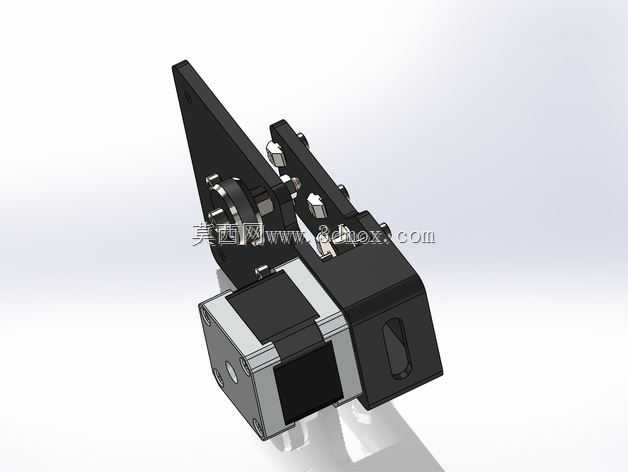

3D打印机X轴带电机安装托架结构

该结构件是桌面级FDM3D打印机X轴运动单元的核心承载安装部件，主要应用于消费级及入门工业级3D打印设备的X轴传动系统搭建，承担X轴步进电机的固定、传动同步轮的定位、X轴运动滑台的导向支撑作用，是保障X轴打印运动精度的关键结构组件。在实际打印作业场景中，该托架需要承接步进电机运转产生的扭矩与振动，同时为X轴同步带传动提供稳定的安装基准，避免电机运行时的位置偏移导致传动丢步、打印层纹错位等问题，直接影响打印成品的尺寸精度与表面成型质量。

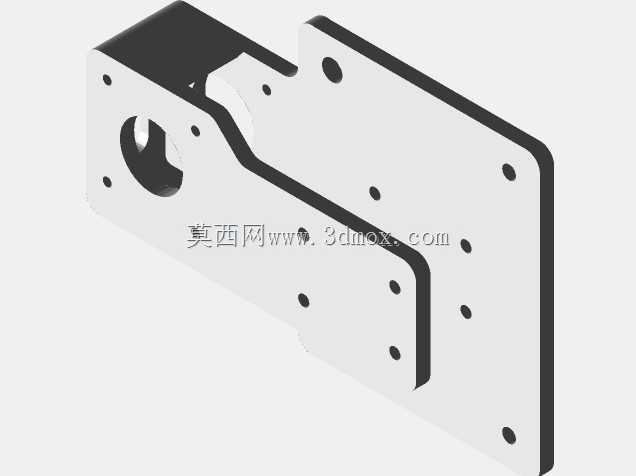

从功能特性来看，该托架采用一体化集成式设计，将电机安装位、张紧调节结构、导轨连接位整合在单一结构件上，减少了多零件拼接带来的装配累积误差。电机安装腔采用适配42型步进电机的标准安装孔位，孔位间距严格匹配通用步进电机的安装尺寸，可直接兼容市面主流的42系列两相步进电机，无需额外加工转接板。托架侧面预留的同步带张紧调节槽，可通过调节螺栓的进给量调整同步带的张紧力度，既能够避免同步带过松导致的传动回程差，也能防止同步带过紧加剧轴承与电机轴的磨损，延长传动组件的使用寿命。托架与线性导轨的连接面设计有定位止口，装配时可快速对齐导轨安装基准，降低现场装配的调试难度。

在设计思路上，该结构优先保障安装刚性与轻量化的平衡，主体承力部位采用加厚的筋板结构，在电机安装座与导轨连接位之间设置斜向加强筋，在不显著增加零件重量的前提下提升结构的抗扭刚度，减少电机高速运转时的结构共振。零件的边角位置均做了倒角过渡处理，既避免装配时锐边划伤操作人员，也能减少3D打印制作该零件时的应力集中，降低零件打印过程中的翘曲变形概率。安装边界方面，该托架整体适配2020/2040规格的铝型材机架，横向安装宽度控制在单根X轴线性导轨的有效行程范围内，不会占用额外的X轴运动空间，电机安装位突出机架的尺寸经过优化，可兼容常规的挤出机散热风扇安装，不会与打印机的外框护板产生运动干涉。托架上所有的安装孔位均设计成通孔形式，装配时可从外侧直接穿入螺栓固定，无需在结构内部预留螺母安装空间，大幅提升装配与后期维护的便捷性，当电机或传动部件出现故障时，可直接拆卸对应螺栓完成部件更换，无需拆解整个X轴运动总成。
