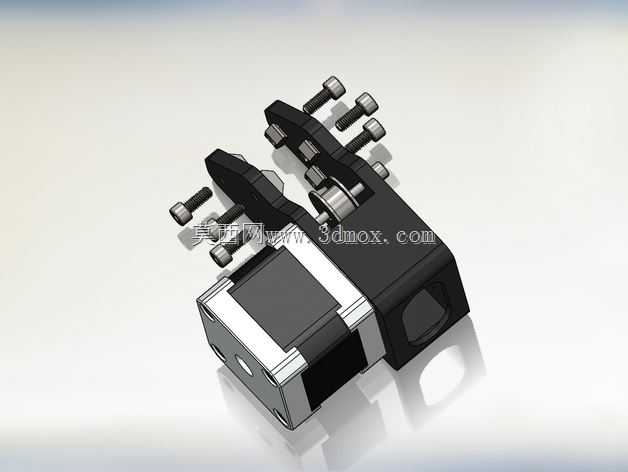

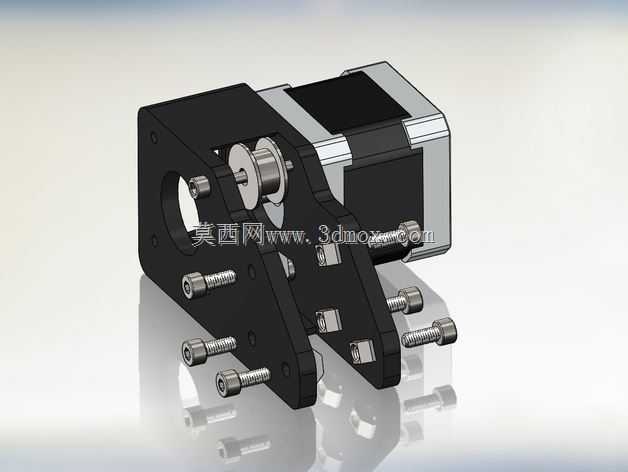

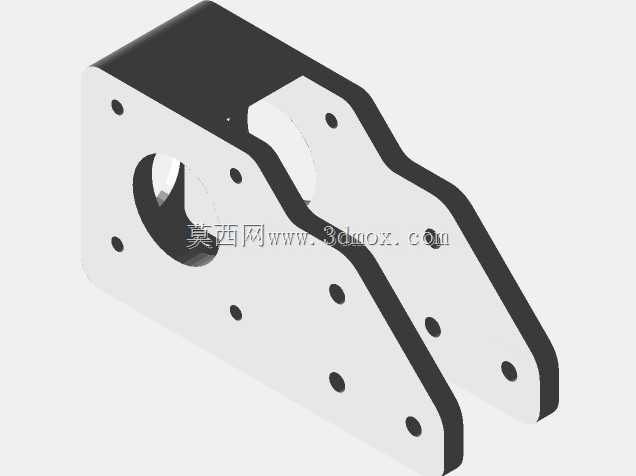

3D打印机Y轴步进电机安装固定支座

这款安装支座是桌面级FDM 3D打印机Y轴运动系统的核心承载固定部件，主要应用于消费级DIY组装3D打印机、小型桌面级商用3D打印设备的Y轴传动端安装场景，承担着固定步进电机、衔接传动同步轮、约束Y轴运动基准的核心作用，是保障Y轴传动精度、运行稳定性的关键结构件。在实际设备运行过程中，该支座需要将步进电机牢牢固定在设备框架的指定安装位，抵消电机高速启停、正反转切换时产生的震动与反扭矩，避免电机出现位置偏移导致的同步带打滑、传动丢步问题，同时为同步轮提供精准的同轴定位基准，保证同步带传动的张紧度处于合理区间，减少传动过程中的旷量与回程误差，直接影响打印过程中Y轴方向的走位精度，进而决定最终打印成品的层纹一致性、尺寸准确度与表面质量。从设计思路来看，该支座采用一体化集成式结构设计，将电机安装腔、同步轮让位空间、框架安装固定位、张紧调节预留结构整合在单个零件上，减少了多零件拼接带来的装配累积误差；主体安装腔采用与42型步进电机前端盖完全匹配的定位止口设计，电机装入后可自动实现同轴定位，无需反复校准对齐；上方延伸出的多组螺栓安装位用于固定皮带压块与导线限位结构，可对Y轴同步带的末端进行压紧固定，同时约束电机线缆的走向，避免运动过程中线缆剐蹭传动部件；侧面预留的镂空结构既可以减轻零件自身重量，降低Y轴运动负载，也能为电机运行提供一定的散热空间，减少长时间工作的热量堆积。在外形尺寸与安装边界上，该支座整体采用紧凑的块状构型，宽度与42步进电机的安装尺寸完全适配，不会占用过多Y轴方向的安装空间，可最大化保留设备Y轴的有效打印行程；底部的安装孔位完全匹配对应型号打印机的铝型材框架槽距，可直接通过T型螺栓与型材锁紧固定，安装时无需对原有框架进行打孔改装；支座前端的同步轮让位槽深度经过精准核算，既保证同步轮安装后不会与支座本体发生摩擦干涉，又能控制同步轮与导轨平面的高度差，让同步带保持水平传动状态，避免皮带出现偏磨、跳齿的问题；上方的固定螺栓位采用沉孔设计，螺栓锁紧后头部不会突出零件表面，不会对运动中的打印平台组件造成剐蹭阻碍，整体安装边界清晰，适配性强，可直接替换同类型损坏的原装支座，也可用于DIY改装3D打印机的Y轴传动结构搭建。
