小型电机端盖成型用3D打印注塑模具结构

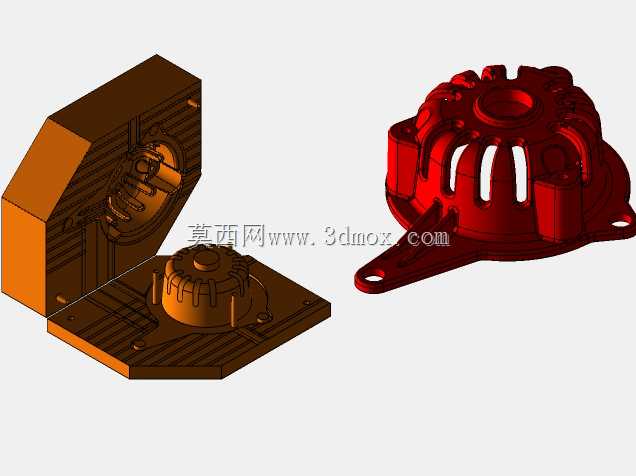

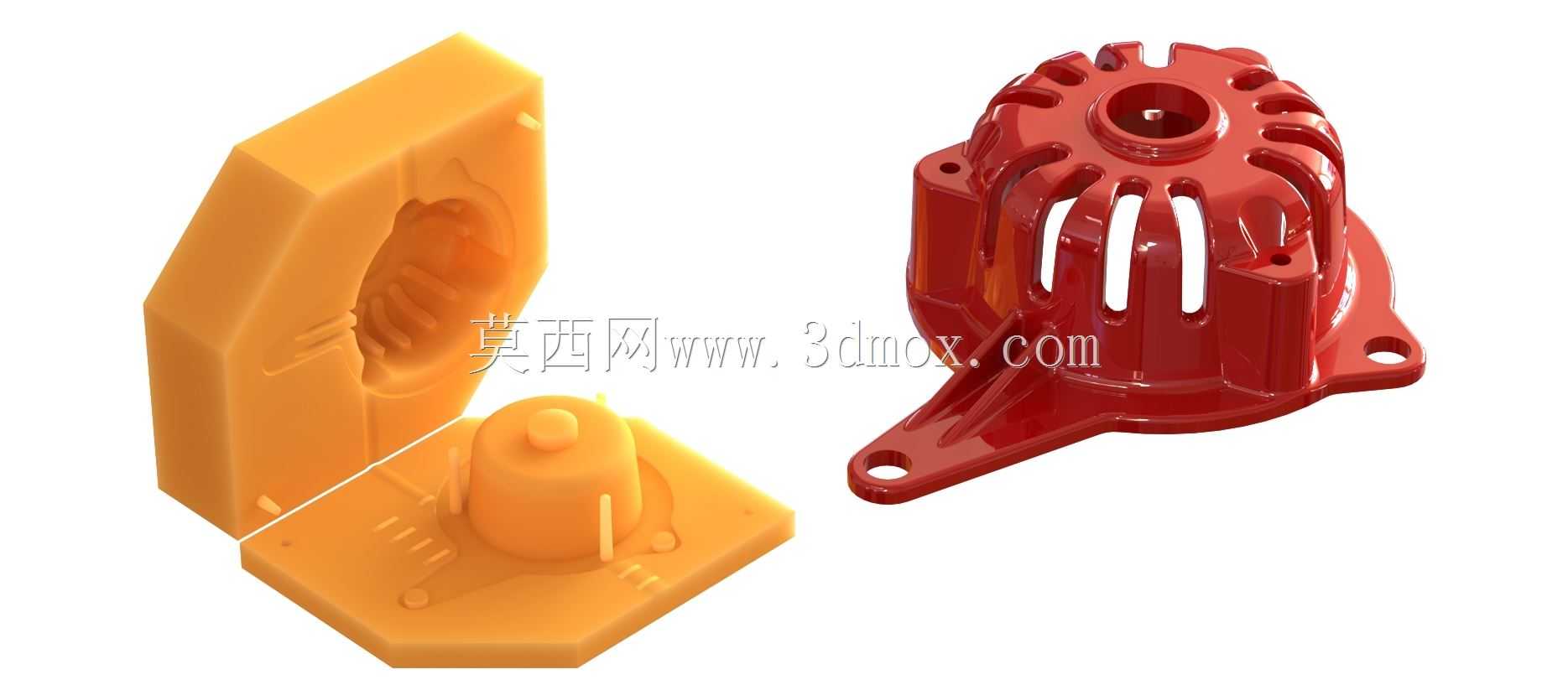

这套模具结构主要面向小批量定制化小型电机端盖的快速成型场景，适配微型直流电机、小型散热风机端盖的试制与小批量生产需求，尤其适合研发阶段的样件快速迭代场景，无需开制传统钢模即可完成端盖样件的快速产出，大幅缩短电机新品的研发验证周期。模具整体采用分体式结构设计，分为定模型腔与动模型芯两个核心部分，合模后形成的型腔完全匹配带散热筋结构的电机端盖外形，能够一次成型端盖的安装法兰、定位轴孔、周向散热槽以及侧部安装支耳结构，无需后续二次加工即可满足端盖的装配精度要求。从结构设计逻辑来看，模具的分型面设置在端盖法兰的最大轮廓处，开模时能够顺利实现塑件与型腔的脱离，避免脱模过程中刮伤端盖表面的散热筋结构；型腔内部针对端盖的中心轴孔位置设计了独立的定位芯轴，能够保证成型后端盖轴孔的同轴度公差控制在电机装配要求范围内，避免后续电机装配时出现转子卡滞的问题。模具的安装边界设计充分考虑了桌面级3D打印设备的成型尺寸限制，整体外形轮廓规整无外凸的复杂结构，能够直接适配常规FDM或光固化3D打印设备的成型平台，打印完成后仅需简单去除支撑即可直接用于低压注塑或者树脂浇注成型作业。在实际使用过程中，这套模具能够适配低熔点合金、聚氨酯树脂等多种小批量成型材料，成型出的电机端盖能够直接用于电机的功能验证、装配干涉检查以及初期的性能测试环节，相比传统机加工端盖样件的方式，不仅成型效率更高，还能够完整还原端盖的所有细节结构，包括散热筋的圆角过渡、安装孔的沉台结构等细节，保证样件与后续量产端盖的结构一致性。模具的浇口位置设置在端盖中心轴孔的对应位置，能够保证注塑过程中材料均匀填充到型腔的各个位置，避免散热筋等薄壁结构出现缺料、气泡等成型缺陷，同时浇口残留位置在端盖内部，不会影响端盖的外观质量与后续装配。
