TR8梯形丝杠配套防齿隙滚珠轴承螺母

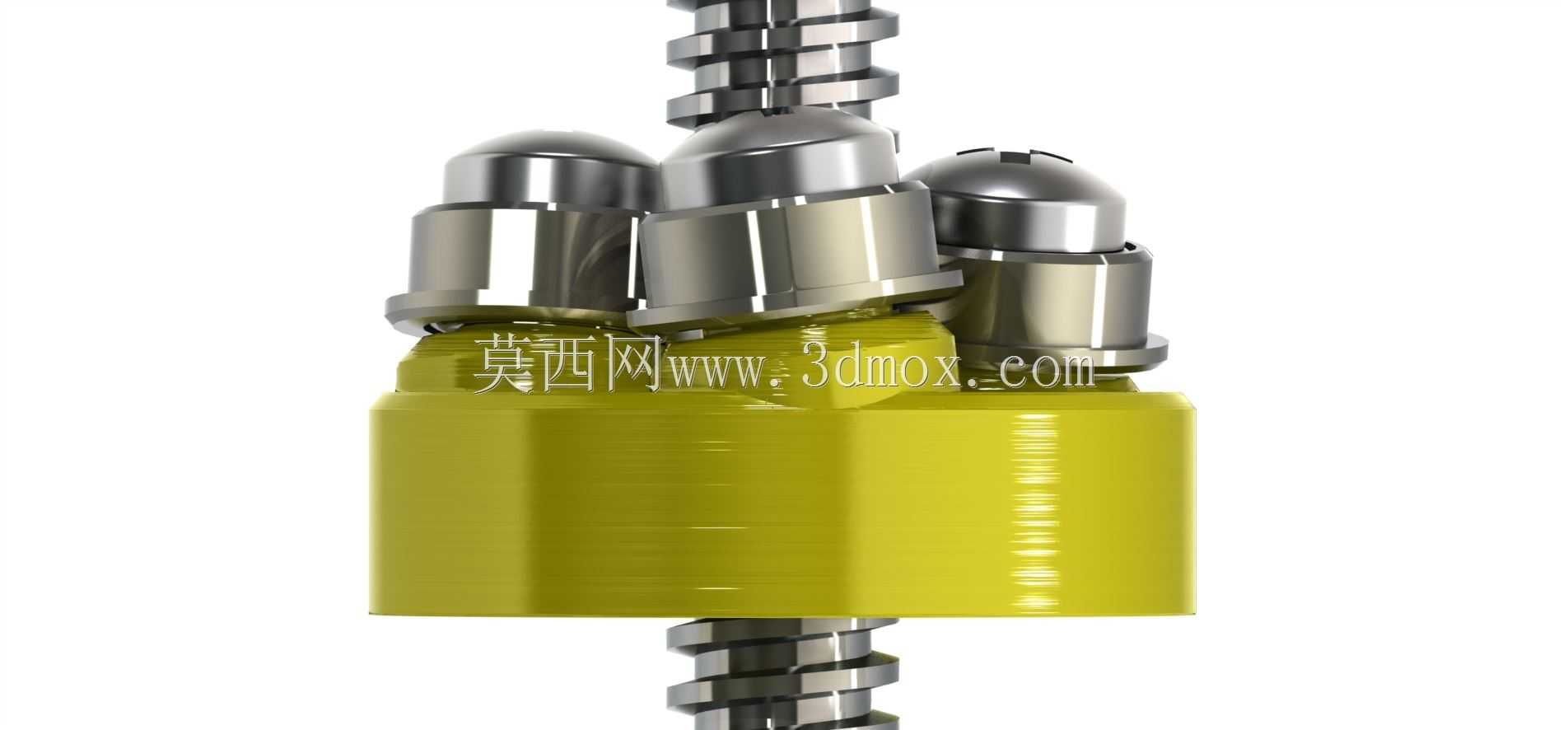

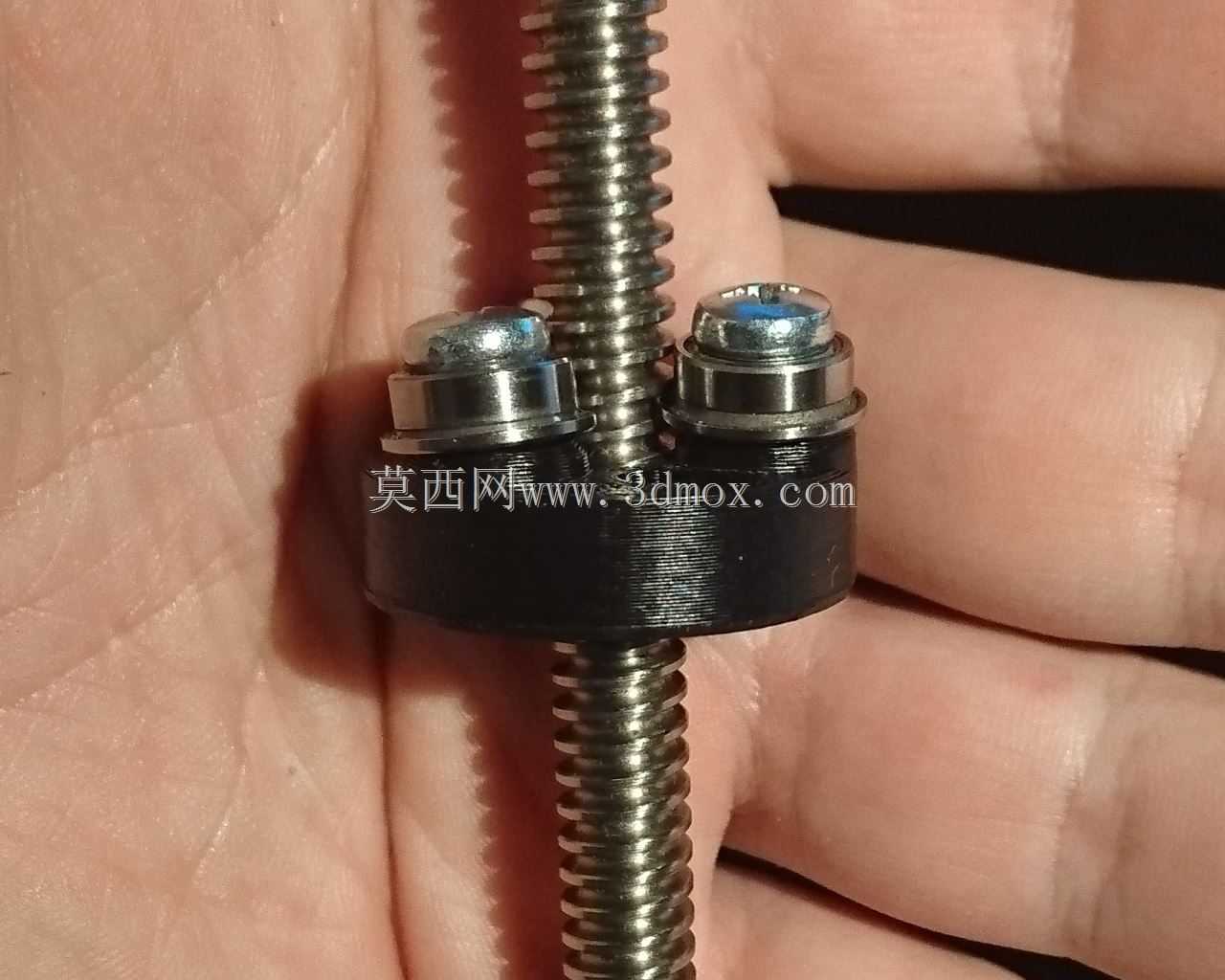

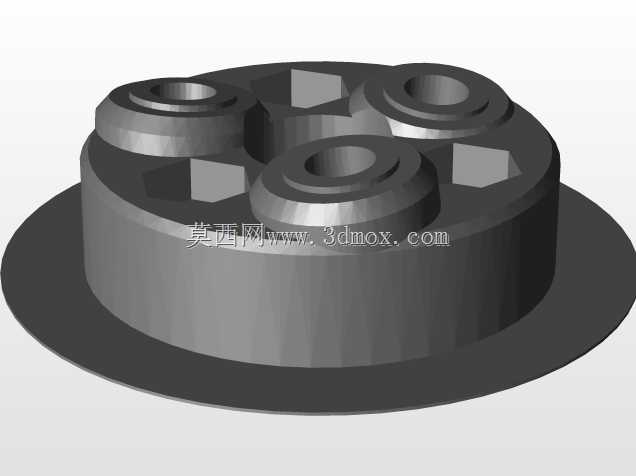

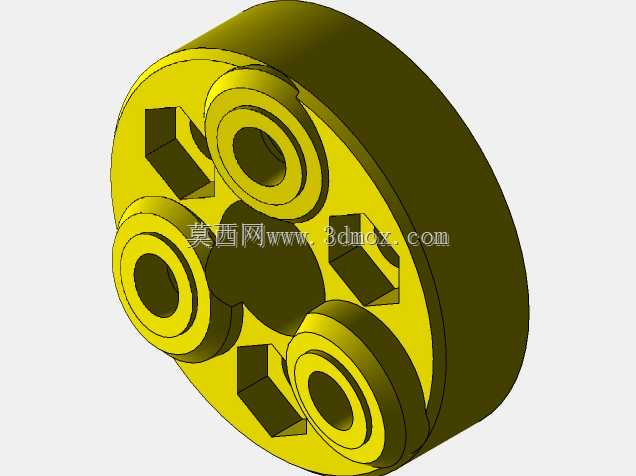

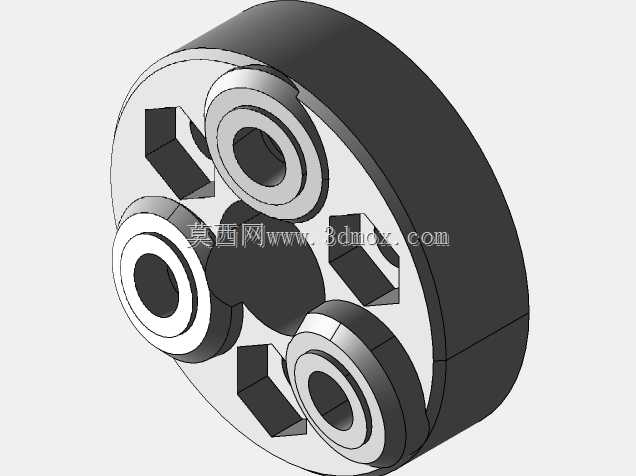

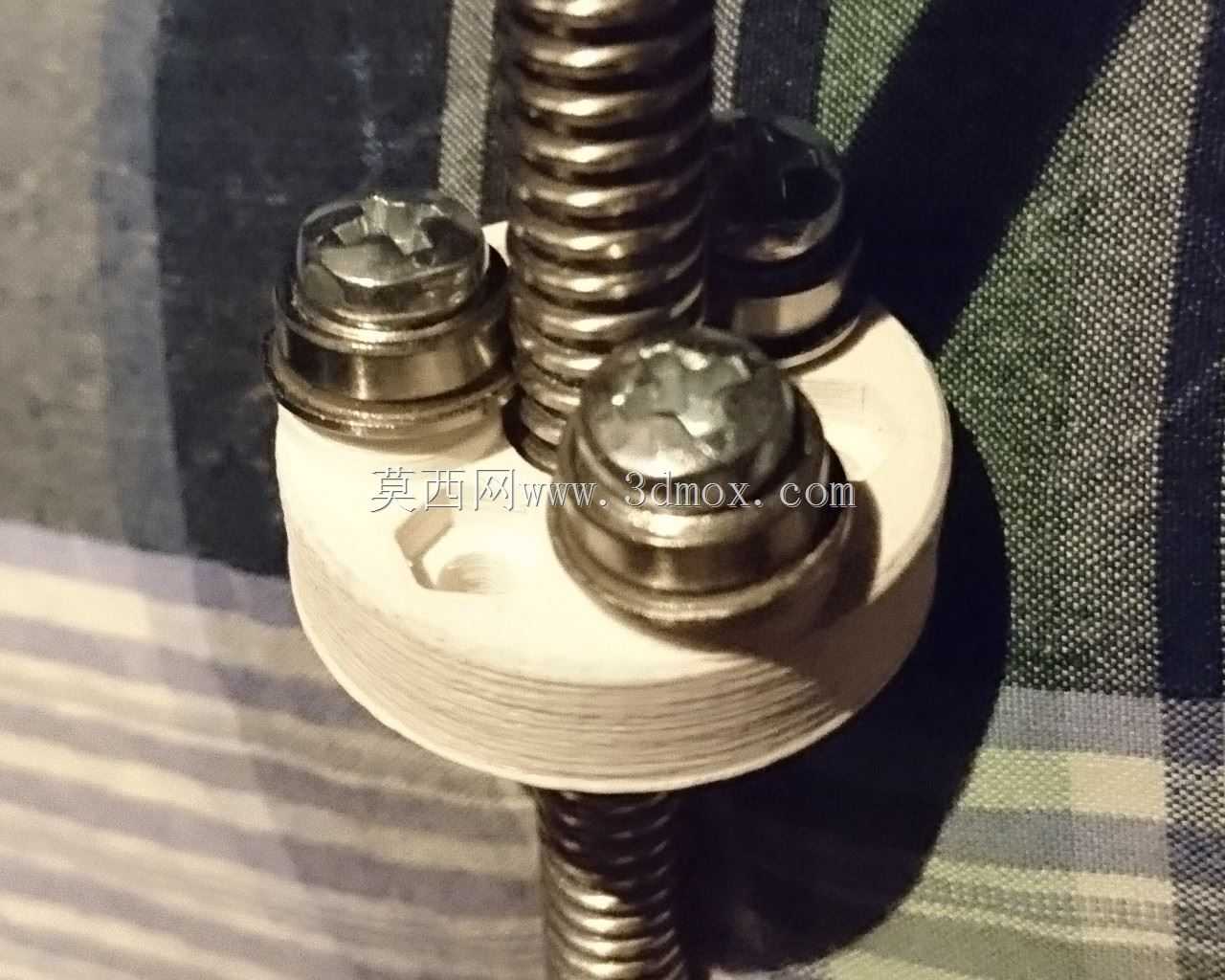

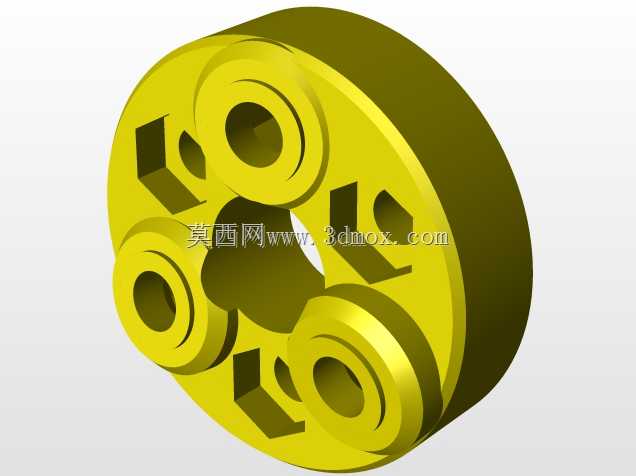

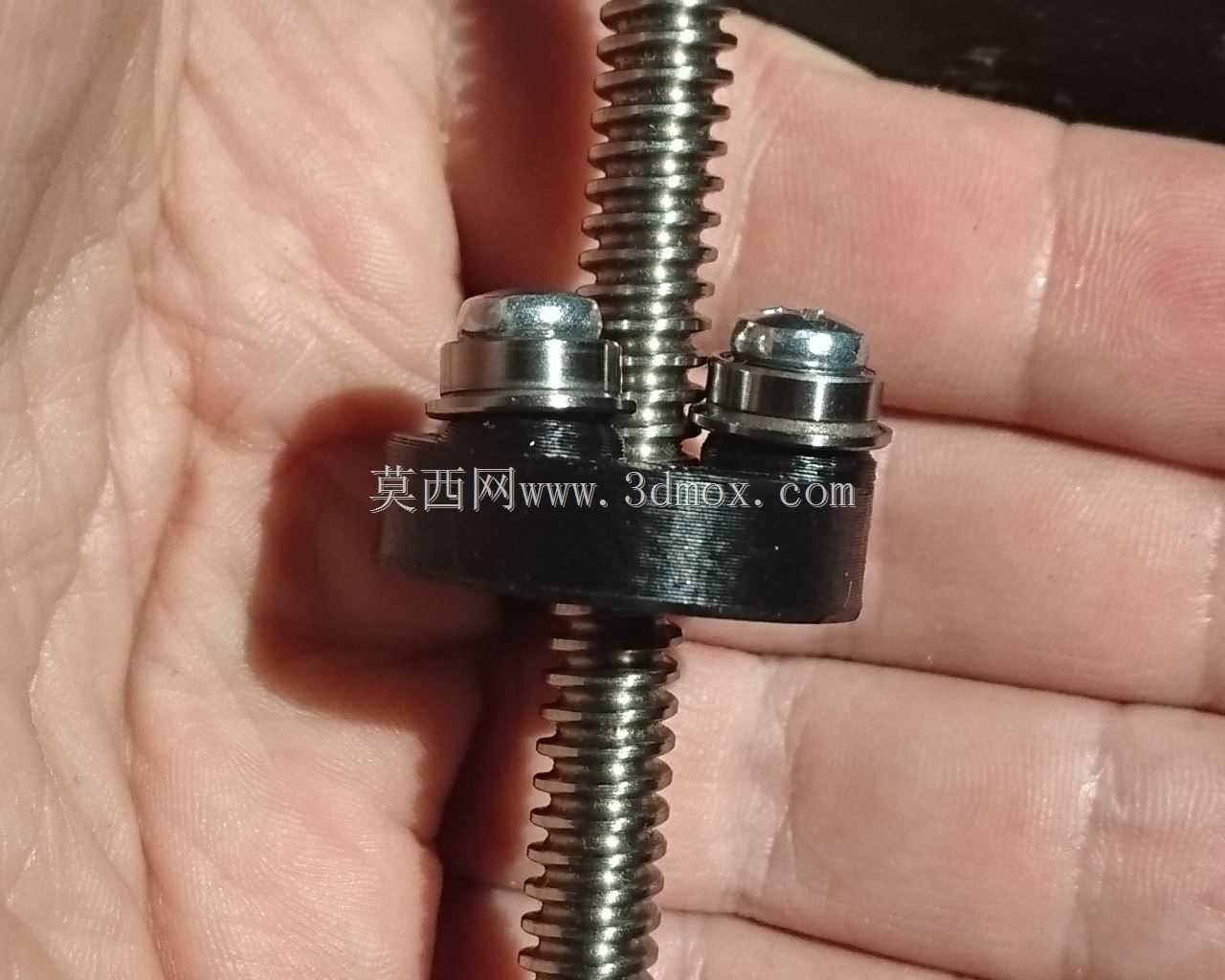

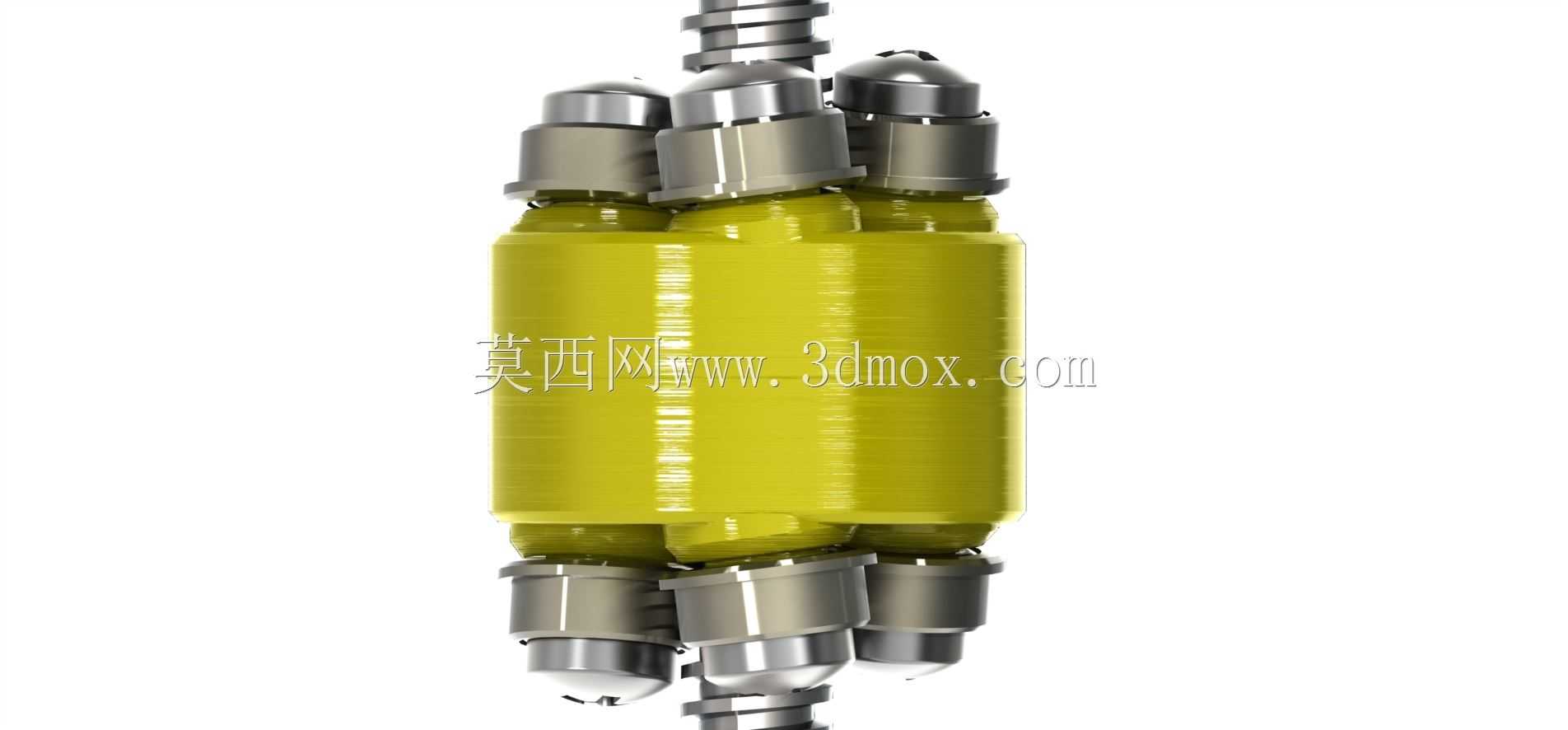

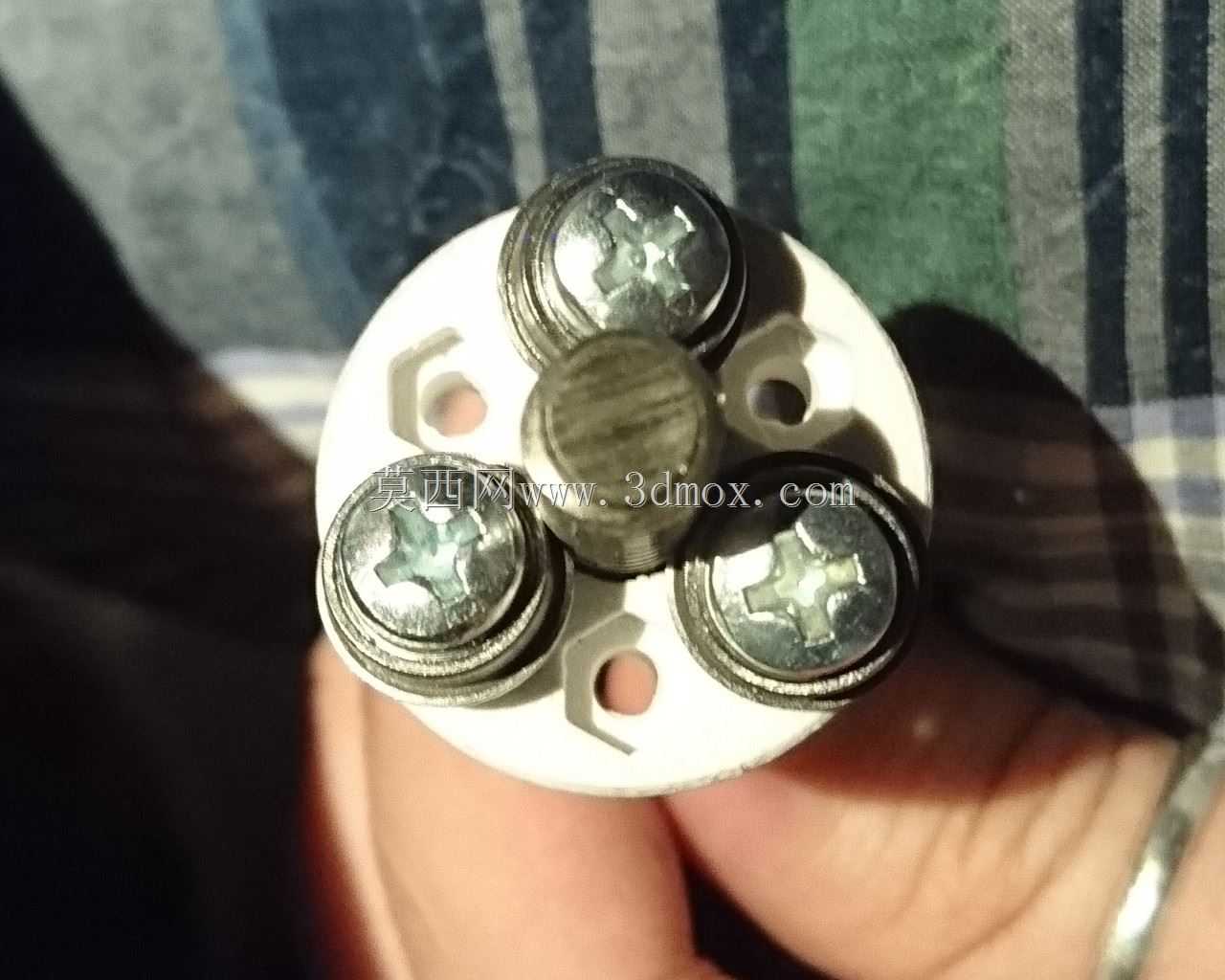

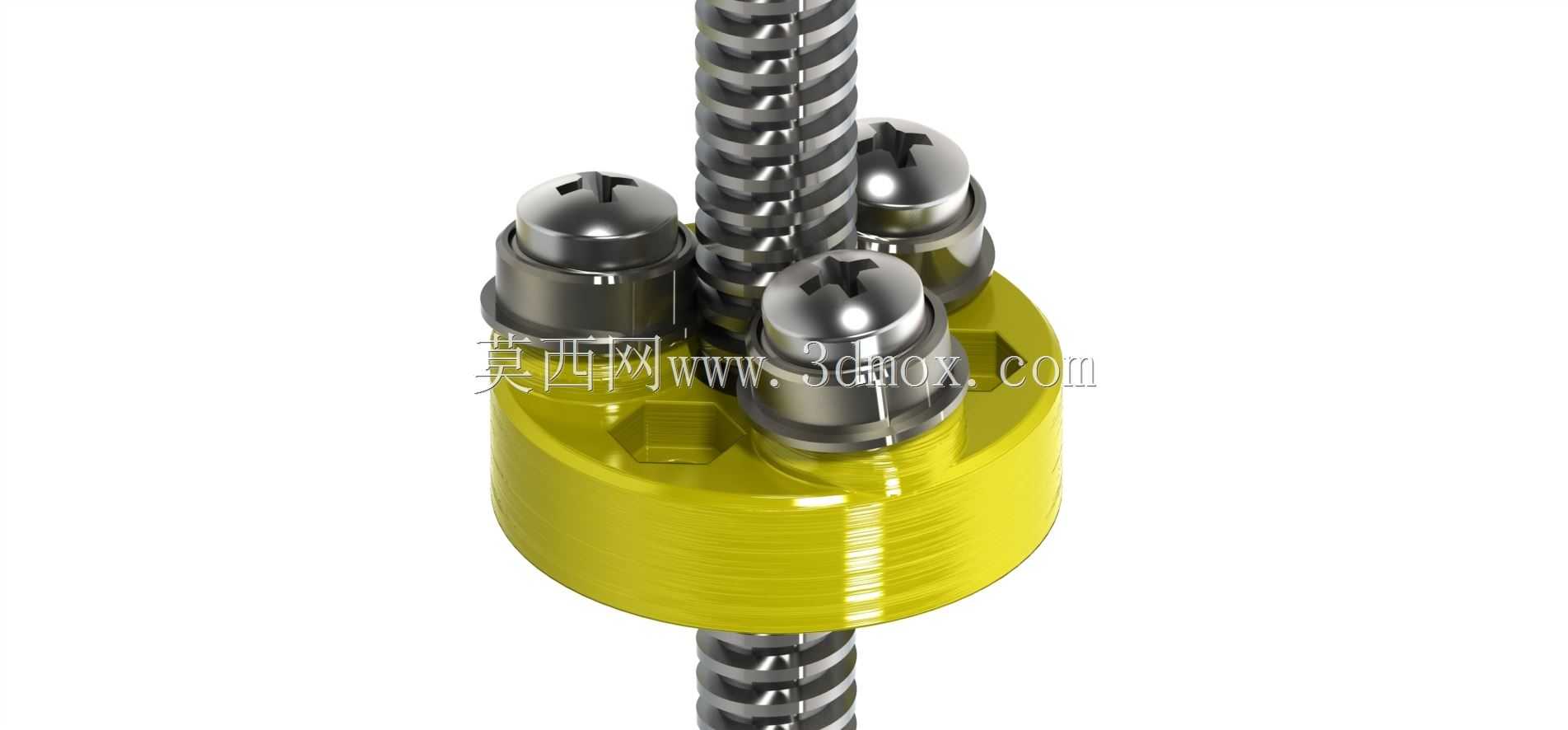

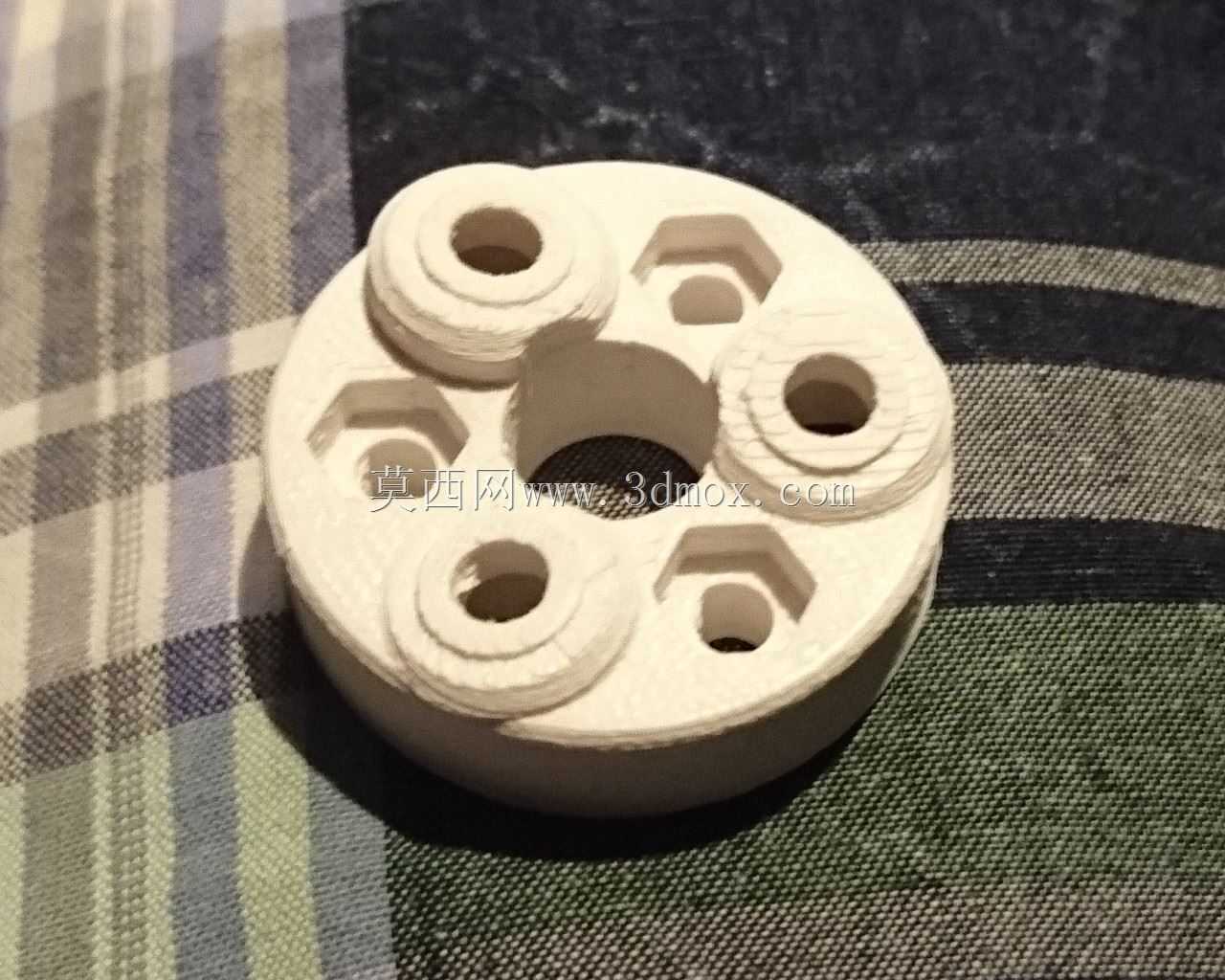

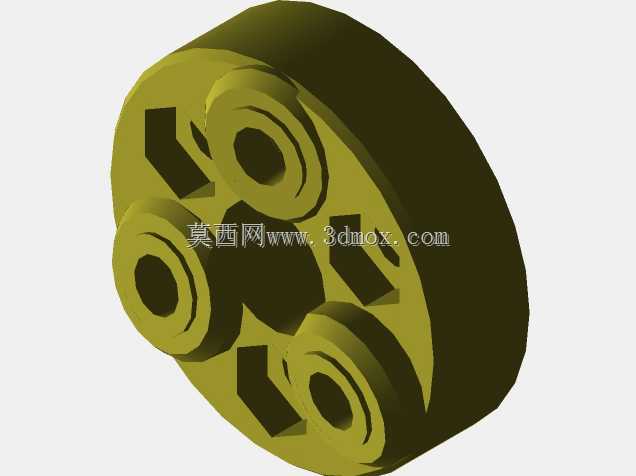

这款滚珠轴承螺母主要适配8mm直径的梯形线性丝杠，常见于桌面级线性传动设备的进给机构中，比如小型数控位移平台、精密微调滑台、桌面自动化送料模组这类需要精准直线位移的场景，核心作用是将丝杠的旋转运动转化为滑台的直线往复运动，同时承担传动过程中的轴向载荷，保障传动过程的平稳性。在实际使用场景中，这类螺母多用于对传动回程间隙有较高要求的轻载传动场合，比如实验室精密取样设备的位移调节、小型光学检测设备的镜头对焦位移、桌面级3D打印设备的Z轴升降传动，相比传统的铜质滑动螺母，它通过内置滚珠轴承将滑动摩擦转化为滚动摩擦，能大幅降低传动过程中的摩擦阻力，减少长时间运行后的磨损量，提升传动效率的同时延长传动组件的使用寿命。产品在设计上采用了多轴承均布的承载结构，围绕螺母主体周向均匀布置三颗MF104ZZ微型滚珠轴承，轴承外圈与梯形丝杠的螺纹牙型侧面贴合，通过这种多点接触的承载方式，既可以保证螺母与丝杠的同轴度，又能有效消除螺纹配合间隙，避免传动过程中出现回程空程的问题，解决了普通梯形丝杠螺母传动精度不足、反向传动存在齿隙的痛点。螺母主体采用法兰式安装结构，法兰端面预留三个均匀分布的M3安装孔位，配套使用M4×12盘头螺钉与M4六角螺母完成组件装配，安装时可直接通过法兰端面与滑台安装面贴合定位，不需要额外设计复杂的抱紧结构，大幅降低了安装座的加工难度。从安装边界来看，螺母主体的径向尺寸紧凑，周向突出的轴承端盖结构不会超出法兰的外圆轮廓，安装时只需要预留对应法兰直径的安装空间即可，轴向方向上轴承组件突出螺母主体端面的高度较小，不会占用过多的滑台轴向安装空间，适配各类紧凑型线性模组的安装需求。在传动性能设计上，该螺母适配导程2mm、螺距2mm的TR8梯形丝杠，单圈旋转对应的直线位移量为2mm，既可以满足手动微调场景下的精细调节需求，也能适配电机驱动下的低速精准进给场景，多轴承的均布承载设计让螺母在承受轴向载荷时受力更均匀，运行过程中不会出现偏卡、顿挫的问题，即使在频繁正反转的传动工况下，也能保持稳定的传动精度，不会因为频繁换向出现间隙增大的问题。
