DIY拼装式五层玩具屋置物货架结构设计

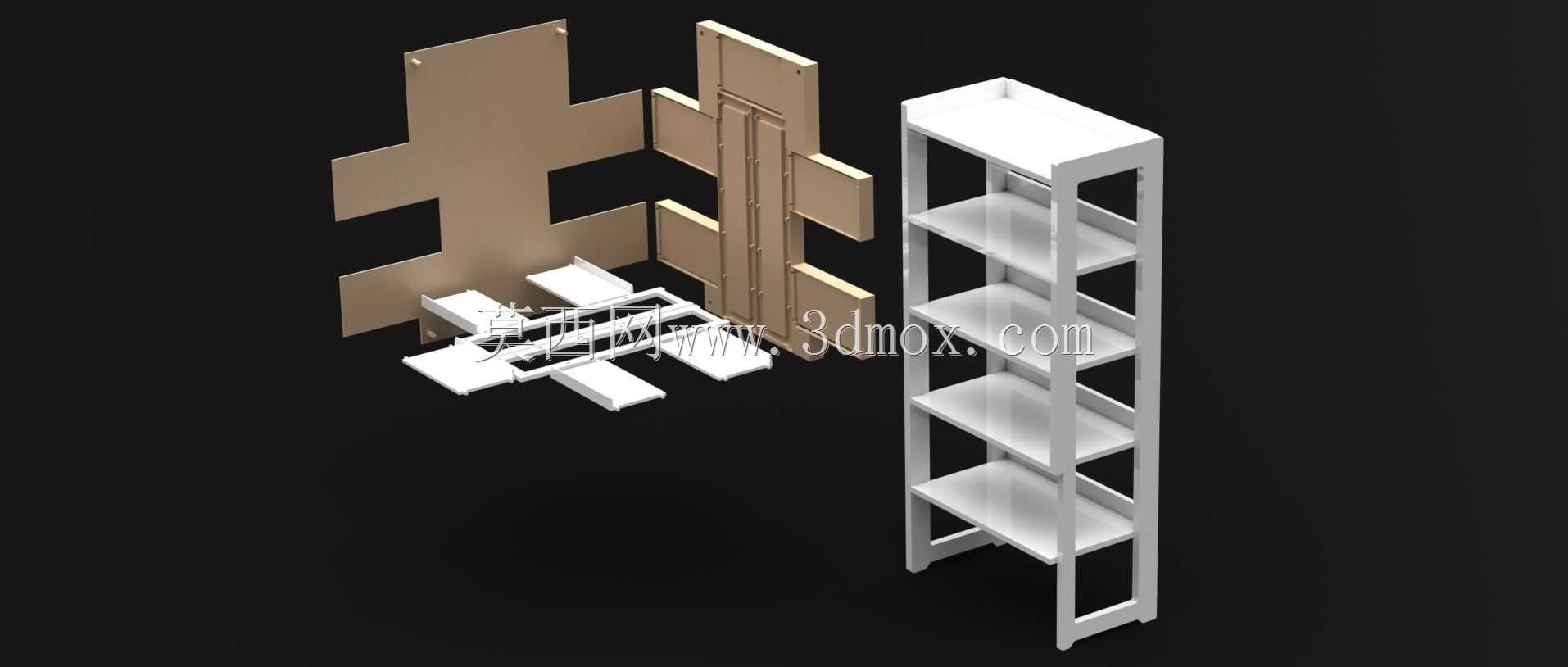

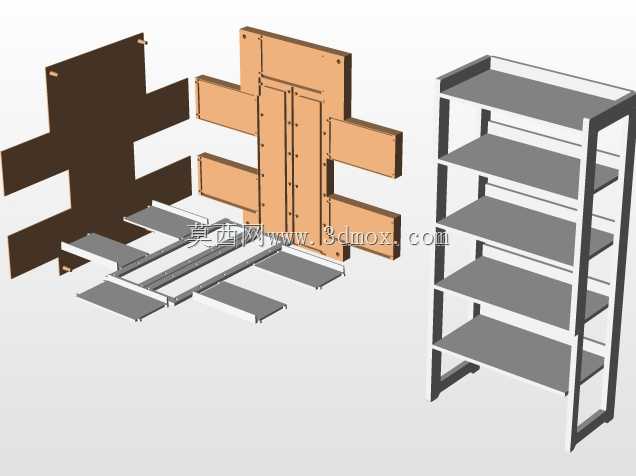

这款拼装式置物架主要面向微缩场景搭建、DIY手工创作与桌面收纳场景设计，既可以作为玩具屋场景内的仿真陈列货架，还原真实家居置物场景的细节质感，也可通过等比例放大调整后，作为桌面小型收纳架使用，摆放手办、文具、小型手工配件等零散物件，适配手工爱好者、模型玩家的日常创作与陈列需求。整套结构采用无紧固件的卡扣拼接设计思路，所有构件均通过板材间的卡槽互相咬合完成装配，不需要额外准备螺丝、胶水等辅助连接件，降低手工拼装的操作门槛，普通爱好者无需专业工具即可完成整机组装，拼装过程容错率高，卡槽位置预留了合理的装配公差，既保证拼接后结构的稳固性，也避免过紧装配导致的板材断裂问题。整体采用窄边立式长方体结构，竖向设置五层水平置物层板，层板间保持均等的竖向间距，可适配不同高度的小型物件摆放需求，侧边框架采用一体化卡接的围合结构，前后侧预留开放式取放空间，方便日常拿取层板上放置的物品，整体外轮廓边界规整，占用桌面横向空间小，可灵活放置在桌面边角、展示柜内部等狭窄区域，不会过多占用可用空间。设计过程中充分考虑了3D打印的成型特性，所有构件均采用平板式结构设计，打印时可直接平铺在打印平台上，不需要添加大量支撑结构，有效降低打印过程中的材料损耗，同时减少后期支撑拆除的打磨工作量，构件边缘均做了小圆角过渡处理，既避免打印过程中出现尖锐边角的翘边问题，也能防止拼装使用过程中划伤手部。整套模具拆分逻辑清晰，将整体货架拆分为侧围板、层板、底部定位件等独立模块，单个构件尺寸控制在普通桌面级3D打印机的成型幅面范围内，不需要大尺寸打印设备即可完成所有构件的制作，不同模块的卡扣位置做了差异化的防呆设计，拼装时不需要反复比对位置，即可快速找到对应的拼接点位，大幅降低错装概率。拼装完成后的整体结构稳定性充足，层板与侧框架的咬合深度经过反复调整，日常放置常规重量的小型物件时不会出现层板脱落、框架晃荡的问题，可长期保持结构形态，同时可拆卸的结构设计也方便后期收纳，不需要使用时可将所有构件拆分后平整存放，占用的收纳空间远小于整体焊接式的置物货架。
