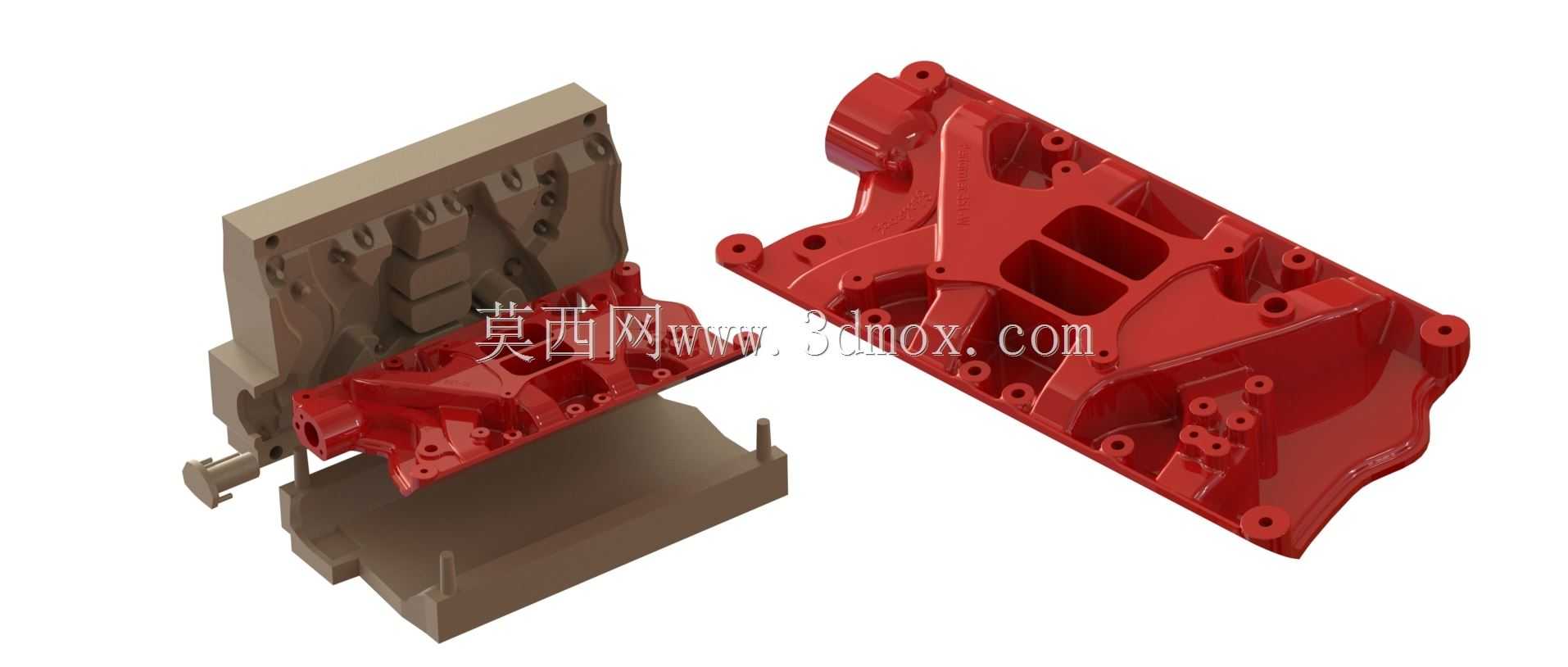

V8发动机进气歧管注塑成型模具结构

这套模具面向V8动力单元进气歧管的小批量试制与原型验证场景，适配3D打印快速成型工艺需求，主要服务于汽车动力系统研发阶段的零部件打样、装配校验与功能测试环节，可在无需开制传统钢制量产模具的前提下，快速产出具备真实装配尺寸的进气歧管样件，帮助研发团队在早期验证进气道流道形态、安装点位匹配度、周边部件干涉情况，大幅缩短动力系统的前期研发迭代周期。

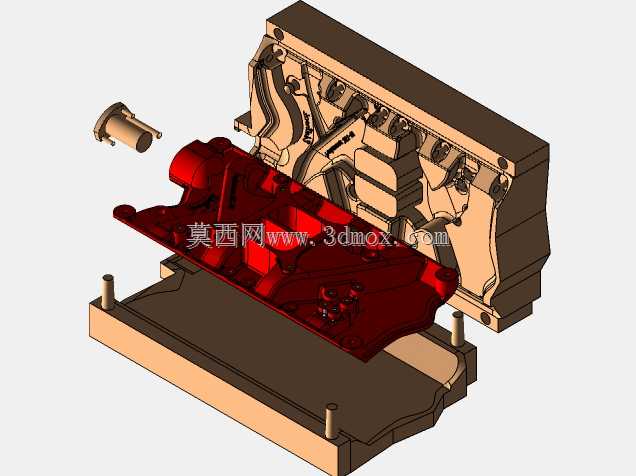

从实际用途来看，该模具承担V8进气歧管的型腔成型功能，模具分型面完全贴合进气歧管的复杂曲面轮廓，动模侧对应歧管的外侧光滑壳体结构，定模侧集成了歧管内部进气道的成型型芯，可一次注塑成型带完整内部流道的歧管主体，无需后续二次拼接加工，能保证样件内部流道的气密性与尺寸精度，满足原型阶段的进气流量测试、装配适配验证需求。

产品功能特性上，模具采用分体式模架结构，导向定位结构设置在模架四角，合模时可保证型腔对位精度控制在原型件允许的公差范围内，避免出现错边、壁厚不均的问题；顶出机构均匀分布在歧管壳体的受力均匀区域，顶出过程中不会对薄壁的塑料壳体造成顶白、变形损伤；模具的浇口位置设置在歧管的非装配侧边，成型后浇口残留易清理，不会影响后续样件的装配与外观测试。

设计思路层面，整套模具完全围绕3D打印工艺的成型特性优化，规避了传统钢模需要考虑的复杂冷却水路、高强度模架受力等冗余结构，在保证成型精度满足原型验证要求的前提下，尽可能简化模具的分体部件数量，降低3D打印的成型难度与后处理工作量；型芯部分针对V8进气歧管的不等长进气道结构做了随形拆分，既保证内部流道的曲面形态完全符合设计数模要求，又能在开模时顺利脱出，不会出现型芯卡滞损坏样件的问题。

外形尺寸与安装边界方面，模具整体轮廓适配常规桌面级工业3D打印机的成型仓尺寸，模架外侧预留了通用的装夹定位边，可直接固定在小型注塑试验台的安装板上，无需额外定制转接夹具；模具合模后的总厚度匹配小型试验注塑机的开模行程，开模后顶出的样件可直接取出，不会与注塑机的料筒、安全门等部件产生干涉；模具上的定位孔、安装螺孔均采用通用标准尺寸，可兼容多数原型试制车间的现有试验设备装夹要求，无需额外加工适配结构。
