2英寸Class300法兰式Y型过滤器三维设计

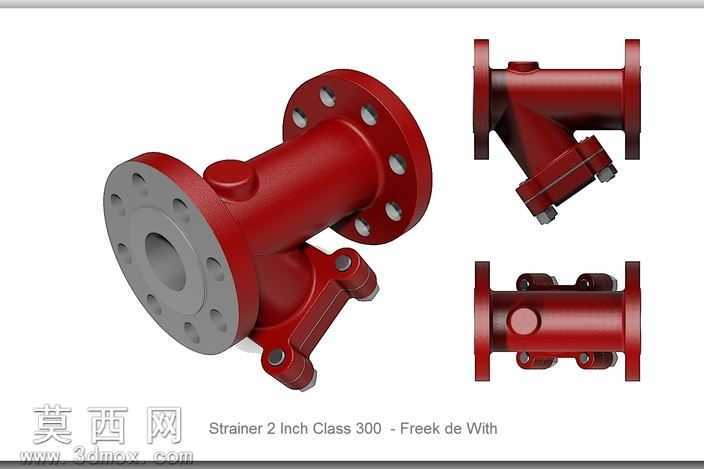

本模型为2英寸公称通径、Class300压力等级的法兰式Y型过滤器，采用三维参数化建模方式完成全结构构建，建模过程严格遵循美标法兰尺寸规范与Y型过滤器的通用结构设计准则，完整还原了产品的所有装配细节。模型主体采用对称式结构布局，首先构建两端的带螺栓孔法兰盘，法兰端面的密封面、均匀分布的螺栓通孔均按照标准尺寸精确绘制，保证法兰连接的装配匹配性；主体流道部分采用等径圆柱腔体设计，与法兰端平滑过渡衔接，避免流道突变造成的介质流动阻力增大。斜向设置的过滤腔与主流道呈标准Y型夹角，腔体内部预留了适配标准滤网的安装空间，过滤腔端盖采用快开式螺栓紧固结构，端盖上设置了对称的紧固凸耳与螺栓连接位，可实现滤网的快速拆装清洗，无需将整个过滤器从管路中拆卸。模型的材质渲染区分了不同部件的材质属性：阀体与端盖部分采用铸钢材质表现，赋予深红色防锈漆质感，还原工业管道设备的真实涂装效果；法兰密封面采用金属银灰色哑光材质，表现机加工后的金属表面质感；螺栓、连接轴等小部件采用深灰色金属材质，区分不同装配零件的视觉层次。结构设计上充分考虑了实际使用的合理性，主流道的转角处做了圆弧过渡处理，减少介质流经时的紊流与冲蚀；过滤腔与主流道的连通位置设置了滤网定位台阶，保证滤网安装后不会被介质冲脱；阀体外部设置了加强筋结构，在不额外增加过多壁厚的前提下提升阀体的承压能力，满足Class300压力等级的强度要求。建模过程中采用了多实体建模与装配约束结合的方式，所有零件均可独立拆分编辑，各配合面的尺寸公差按照工业装配要求预留合理间隙，既保证装配干涉检查的准确性，也可直接用于后续的工程图导出、仿真分析或3D打印验证。渲染阶段采用了工作室光照环境，通过多角度视图展示模型的正面、侧面、端面结构，清晰呈现法兰孔位分布、端盖紧固结构、阀体外形轮廓等关键设计细节，材质的粗糙度、反光度参数经过反复调整，还原铸钢件涂漆后的真实表面质感，避免过度反光造成的结构细节丢失。
