管道清洁机器人3D打印注塑原型模具结构

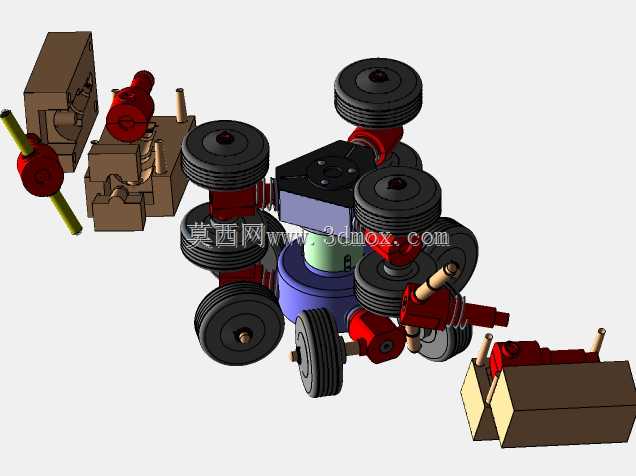

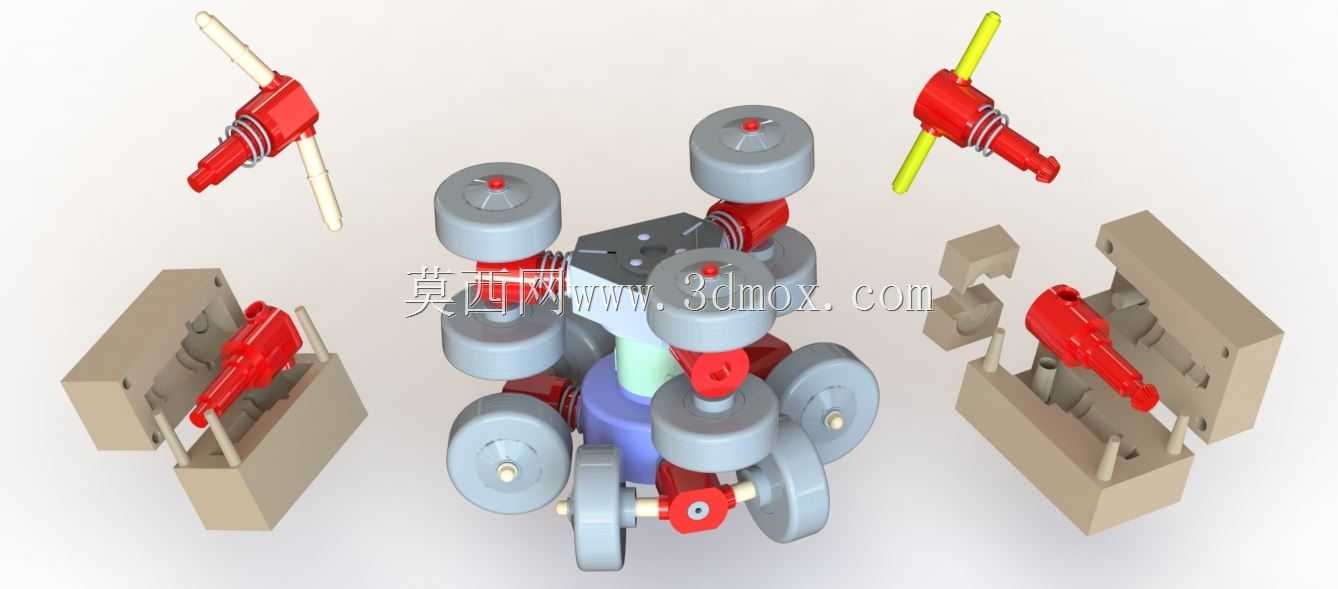

这套模具结构主要面向狭小空间管道清洁作业场景的机器人本体零部件生产需求，适配市政给排水管网、工业流体输送管线、商用中央空调通风管道等场景的巡检清洁机器人小批量试制环节，解决传统机加工开模周期长、试制成本高、异形曲面零件成型难度大的痛点，可直接通过3D打印工艺快速制作模腔镶件，完成机器人核心结构件的小批量注塑打样，大幅缩短管道清洁机器人从原型设计到实地工况测试的迭代周期。从实际用途来看，这套模具对应生产的是管道清洁机器人的行走轮组支撑外壳、驱动单元安装基座、清洁刷头连接端头等核心外观与结构承载件，成型后的零件可直接组装到多轮组自适应管道机器人本体上，支撑机器人在管径100mm到300mm的圆形、矩形管道内完成行走、管壁污渍刮除、管内异物清理等作业，模腔设计充分考虑了管道作业时零件需要承受的剐蹭、振动、潮湿环境侵蚀等工况，成型件壁厚均匀，装配卡扣的预留公差控制在0.1mm以内，可实现无额外修模的快速组装。在功能特性上，模具采用分体式镶件结构，将机器人的轮组安装位、驱动轴过孔、线缆走线槽等复杂结构拆分为独立模腔模块，既降低了3D打印模腔的支撑打印难度，也方便后续试制过程中针对单个结构做快速迭代修改，无需重新制作整套模具；模腔的进胶口设置在零件非外观面的安装卡扣位置，避免进胶痕迹残留在零件外表面影响装配精度，同时顶出机构对应零件的加强筋位置布置，防止顶出过程中薄壁外壳出现变形、白印等缺陷。设计思路上，整套模具完全围绕3D打印快速制模的工艺特性展开，没有采用传统钢模的复杂冷却水路与斜顶结构，而是通过模腔的分体拼接实现倒扣结构的顺利脱模，模架部分采用标准化的通用基座，仅针对机器人零件的外形定制模腔镶件，最大化降低试制阶段的模具制作成本；同时模腔的分型面完全贴合机器人零件的曲面轮廓，分型线设置在零件的棱边位置，最大程度减少后续合模线的打磨工作量。在外形尺寸与安装边界上，单套模腔的整体外廓尺寸控制在150mm*100mm*80mm以内，可适配市面上多数桌面级FDM与光固化3D打印机的成型平台尺寸，模架的安装孔位完全匹配通用小型注塑机的模台安装标准，无需额外做安装转接板即可直接上机试模；成型后的机器人零件最大外廓尺寸不超过60mm，组装后的机器人整体直径可适配最小100mm内径的管道，轮组的伸缩活动空间在模具设计时预留了足够的安装间隙，保证组装后轮组可自适应管径变化完成伸缩贴壁动作，不会出现零件干涉卡滞的问题。
