头戴式SR60耳机外观结构三维设计

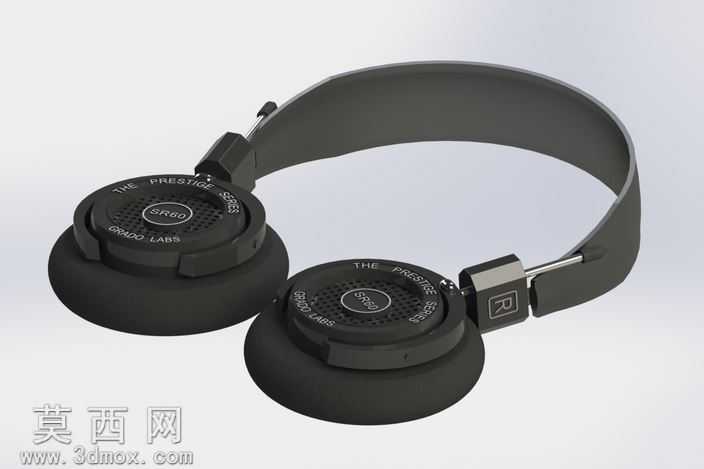

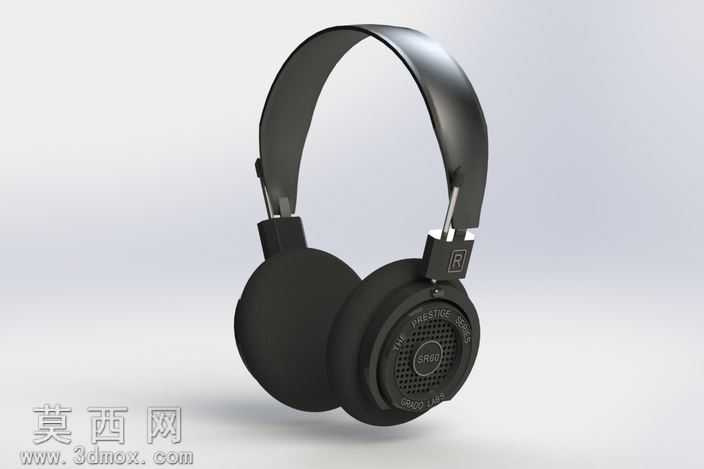

本作品为头戴式SR60耳机的三维建模设计成果，建模过程依托主流三维设计软件完成，整体遵循消费电子类产品的工业设计逻辑，兼顾外观还原度与结构合理性。建模初期首先梳理头戴耳机的核心结构组成，将整体拆分为头梁组件、两侧连接支架、左右耳罩单元三个核心模块，按照1:1的实物比例进行基准定位，先绘制整体轮廓草绘，通过拉伸、旋转、扫掠等基础特征命令搭建整体骨架，确保头梁弧度符合人体工学佩戴的曲面曲率，两侧支架的长度比例、耳罩的旋转轴心位置完全匹配真实产品的活动逻辑。在细节建模阶段，针对头梁部分做了分层结构处理，外层硬质支撑结构与内侧柔性垫层分别建模，通过曲面偏移、加厚命令区分不同部件的厚度差，还原头梁外侧的哑光硬质质感与内侧接触头部的软质垫层结构；两侧连接支架部分做了卡扣与转轴的细节刻画，预留出耳罩单元的旋转活动间隙，还原支架上的标识刻印细节，通过浮雕特征命令在耳罩外侧的装饰面上制作出品牌标识与出声孔的网格纹理，出声孔采用阵列命令完成均匀排布，确保网格疏密程度与实物一致，耳罩的软垫部分通过曲面圆角、软边处理模拟出泡棉材质的圆润轮廓，避免生硬的直角转折破坏产品的柔和质感。材质与渲染阶段，针对不同部件分配对应的材质属性，头梁外层与支架部分分配哑光黑硬质塑料材质，调整粗糙度参数模拟细腻的磨砂触感，头梁内侧垫层与耳罩软垫分配哑光柔性橡胶材质，适当降低反射率突出软质材质的吸光特性，耳罩外侧的金属装饰网分配金属材质，微调金属度与反射参数还原金属网的细微反光效果，标识部分做轻微的凸起材质区分，渲染时采用柔和的侧上方主光源搭配环境补光，突出产品的曲面过渡与结构层次，避免过强的反光掩盖细节纹理，最终渲染效果清晰呈现出头戴耳机的整体造型与各部件的材质差异。建模过程中对旋转关节的活动角度做了参数化设置，将耳罩的旋转角度参数调整至20度，还原产品佩戴时的自适应角度调节特性，整体模型无破面、无重叠面，各部件的装配关系清晰，可直接用于外观展示、结构验证或者后续的3D打印手板制作，完整还原了SR60头戴耳机简约沉稳的外观设计风格与核心结构特征。
