搭载北阳激光雷达的舵机云台转台结构

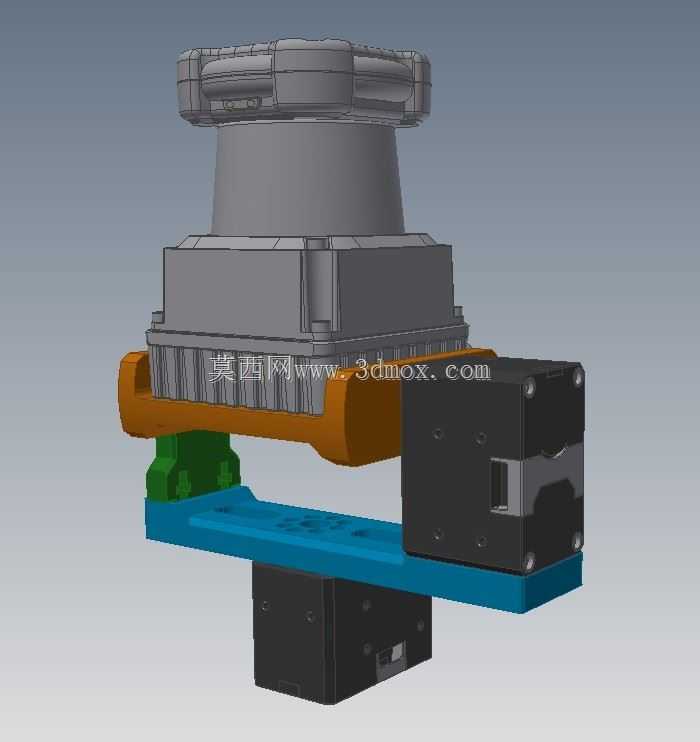

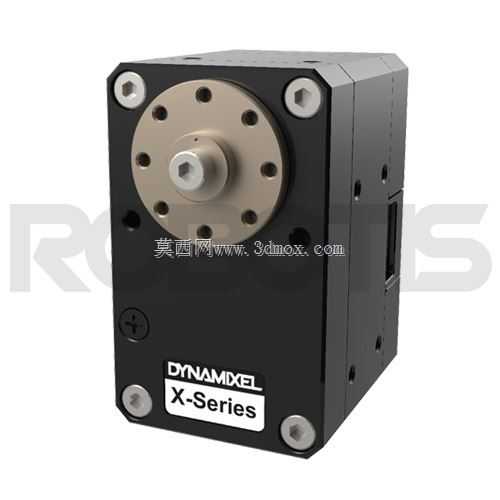

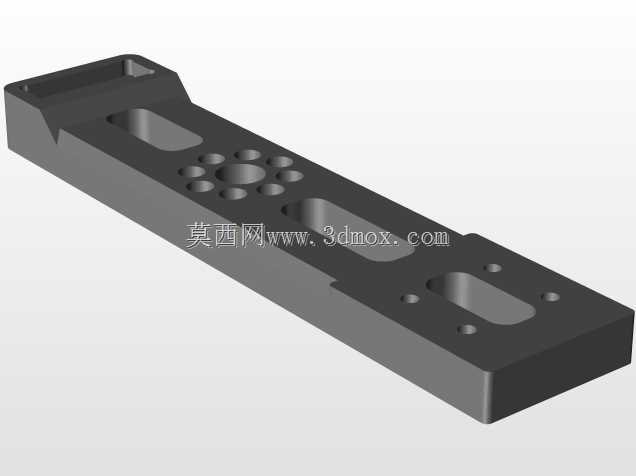

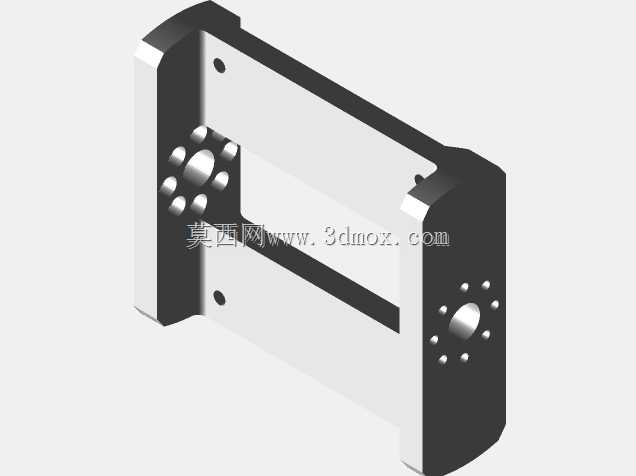

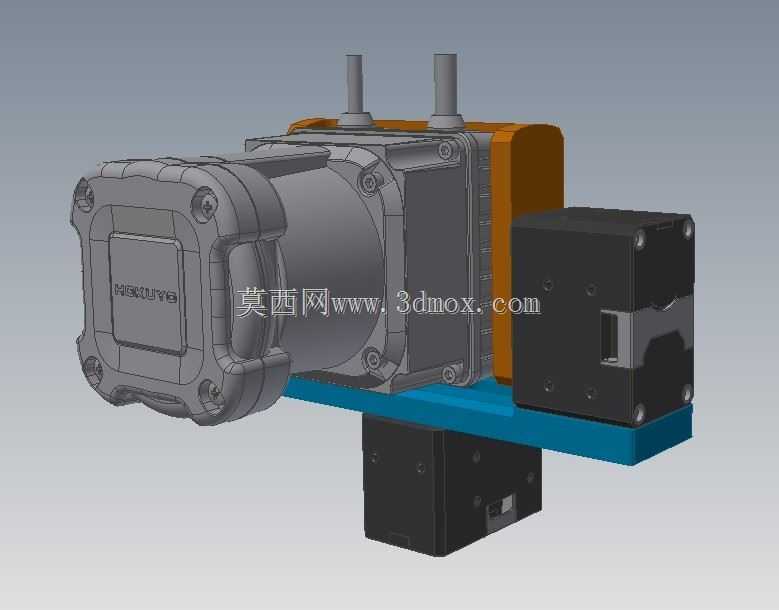

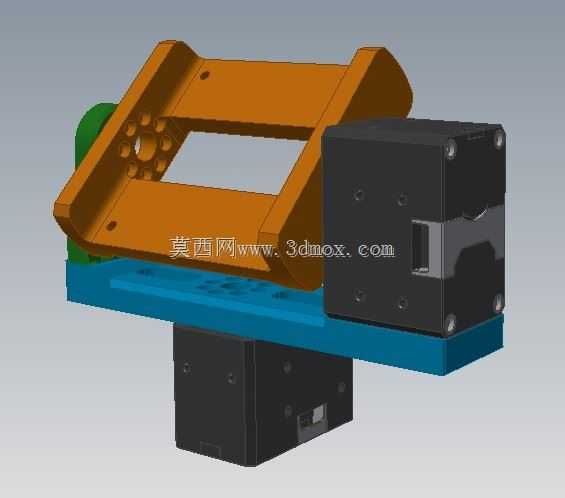

该结构面向室内外移动机器人SLAM建图、自主导航场景设计，核心作用是为单线程激光雷达提供可控的水平旋转自由度，弥补固定安装雷达的视场角局限，让机器人在行进过程中可通过云台的可控转动获取更大范围的环境点云数据，减少近场盲区，提升窄通道通行、动态障碍物规避时的感知可靠性，可适配巡检机器人、服务机器人、小型无人底盘等多类智能移动设备的感知单元搭载需求。整套结构采用分层堆叠的模块化设计思路，最上层为激光雷达安装位，通过仿形定位槽匹配雷达本体的底部轮廓，保证雷达安装后光轴与旋转中心的同轴度，避免转动过程中出现点云偏移、分层的问题；中间层为转接承载结构，橙色的轴套部件作为转动副的核心承载件，既承担上层雷达的重量载荷，又将舵机的输出扭矩平稳传递至上层安装台，保证转动过程无卡顿、无旷量；下层蓝色安装板作为整套云台的固定基座，预留了多组标准安装孔位，可直接固定在机器人底盘的预设安装面上，同时下层空间预留了两个舵机的安装位，其中水平方向布置的舵机负责驱动上层雷达做水平回转，垂直方向预留的舵机位可拓展俯仰调节功能，满足不同场景下的雷达角度调整需求。设计过程中充分考虑了安装边界的控制，整套结构横向外轮廓不超过单舵机的安装宽度，纵向高度控制在雷达本体高度的1.2倍以内，不会占用过多的底盘上部空间，避免遮挡机器人其他传感器的探测视场；转动副的设计预留了足够的线缆走线路径，雷达的供电、通讯线缆可从中心轴孔内部穿过，避免转动过程中线缆缠绕、拉扯断裂的问题，同时转动范围做了机械限位，保证水平转动覆盖正负90度区间的同时，不会因超程转动损坏线缆或器件。结构件的受力经过针对性优化，承载板采用加强筋结构提升刚性，即使在机器人行进产生振动的工况下，也能保证雷达安装的稳定性，避免点云出现抖动畸变，保障建图与导航的精度。
