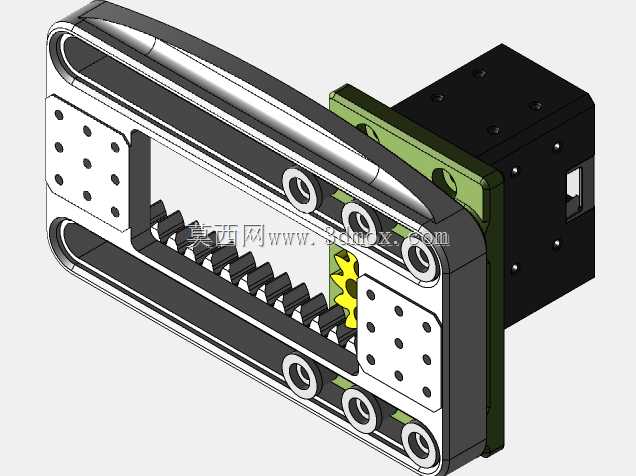

DYNAMIXEL X430齿轮滑动齿条传动装置

这套齿轮滑动齿条装置，核心适配DYNAMIXEL X430系列伺服执行器，主打紧凑空间内的短行程直线往复传动，在桌面级机械臂末端拓展、小型自动化工位的点位推拉、教学类ROS机器人的线性动作单元场景中适配性极强。不同于常规同步带滑台的张紧结构冗余，也区别于丝杆滑台的低速特性，这套结构直接将伺服输出轴的齿轮与集成在滑台框架内的齿条啮合，省去了额外的传动转接件，整体厚度控制在极小范围内，能直接嵌入对安装空间有严格限制的小型设备内部。从结构设计逻辑来看，框架采用双侧平行导轨的限位思路，滑台主体通过内嵌的滚动轴承抵靠在框架内侧的导向面上，运行过程中不会出现齿条齿轮脱啮的问题，齿轮与齿条的啮合间隙可以通过调整伺服安装座的固定位置来微调，适配不同负载下的传动精度需求。滑台台面预留了标准的阵列安装孔位，兼容BIOLOID系列结构件的安装规格，不需要额外加工转接板就能直接固定末端执行件，比如小型夹爪、吸盘支架、检测探头等部件。安装边界上，框架两端预留了沉头固定孔，可以直接锁附在铝型材框架或者设备安装板上，不需要额外设计安装支座；伺服单元的接线端朝向外侧，不会和滑台的运动行程产生干涉，滑台的运动行程覆盖框架中部的镂空区域，两端设置了硬限位接触面，避免滑台超程脱开。实际使用中，适配带电流扭矩控制的X430系列伺服时，可以直接通过伺服的电流反馈实现滑台的碰撞检测、输出力控制，不需要额外加装力传感器，在教学实验、小型自动化分拣、精密微调工位这类场景下，能大幅简化整体结构的设计复杂度。整套结构的受力路径经过优化，齿条直接集成在滑台主体上，传动过程中齿轮的啮合力直接作用在滑台的受力中心，不会出现偏载卡顿的问题，导向轴承的布置位置刚好对应滑台的受力支撑点，即使滑台台面承受偏置负载，也能保证运行的顺畅度，不会出现卡滞现象。
