DYNAMIXEL舵机配套Mikata臂罩结构件

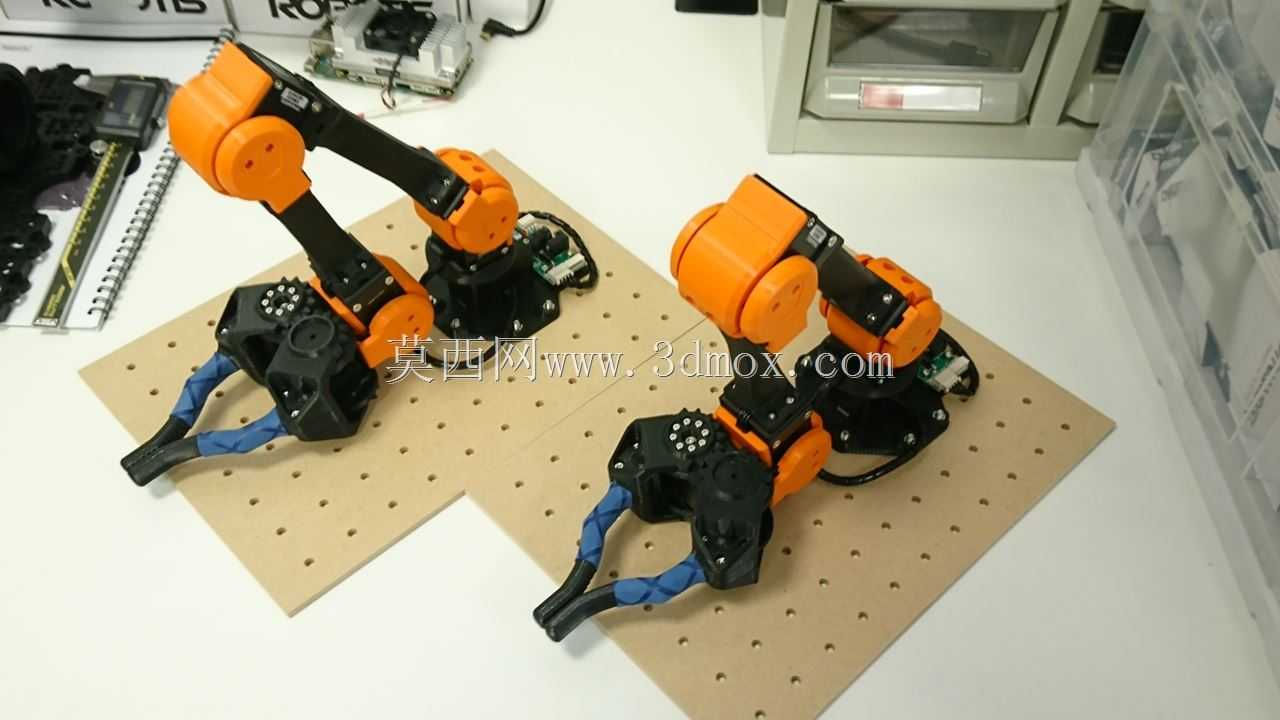

　　这款臂罩结构件是配套DYNAMIXEL系列舵机使用的机械臂外置防护与安装衔接部件，主要应用于桌面级协作机械臂、教育科研类机器人关节模组、小型仿生运动机构的舵机外露部位防护场景，在实际设备运行中承担多重作用：一方面对舵机端部的接线端口、外露转轴衔接位形成物理遮挡，避免设备运行过程中周边管线、碎屑卡入舵机转动间隙，也能减少作业环境中浮尘、少量溅液直接接触舵机端盖的概率；另一方面作为臂杆与舵机输出端的过渡衔接结构，其曲面外形能够和对应规格的机械臂杆圆弧轮廓完全贴合，消除关节位置的结构突兀感，同时预留的安装孔位可直接匹配对应型号舵机的端盖固定螺孔，不需要额外加工转接板即可完成装配。

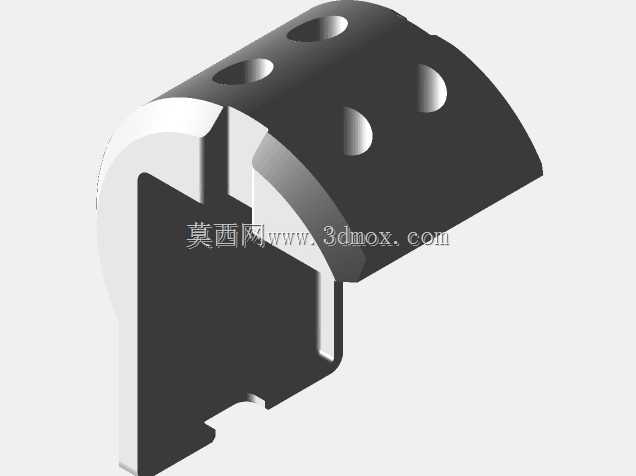

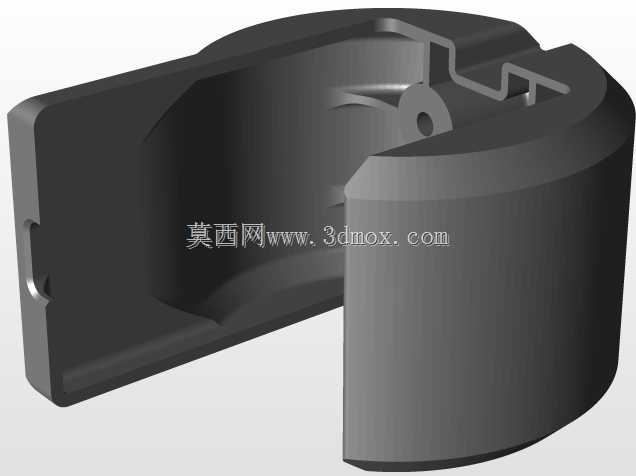

　　从设计思路来看，这款结构件没有采用常规的直角折弯护罩造型，而是结合舵机端部的圆形轮廓做了半圆弧包覆设计，罩体的弯折内边刚好卡在舵机端盖的定位凸台上，装配时不需要反复调整对位，将孔位对准后拧入固定螺丝即可完成定位，不会出现护罩装偏蹭到舵机输出臂的问题。罩体上分布的多组通孔并非统一规格，其中两组大直径孔对应舵机端盖的主固定螺柱，剩余的小孔位是为了避让舵机端面上的状态指示灯、接线插口预留的，装配完成后不需要拆卸护罩就能直接观察舵机运行状态、插拔通讯线缆，减少后期设备维护的拆装工作量。罩体下端延伸出的带缺口卡扣结构，是专门配合对应规格的铰链盖设计的，当臂罩安装到位后，该卡扣刚好卡在铰链盖的定位槽内，能够分担关节转动时护罩受到的侧向扭力，避免仅靠螺丝固定出现的护罩松动、移位问题。

　　从安装边界来看，这款臂罩的内弧面半径完全匹配XM430、FR12系列对应型号舵机的端盖外径，安装时不需要对舵机本体做任何切削、打磨处理，护罩的侧壁厚度控制在合理范围，装配后不会超出机械臂杆的外轮廓尺寸，不会在机械臂做回转动作时和相邻的臂杆、关节产生运动干涉。护罩的弯折边做了微小的倒角处理，既能够去除加工产生的锐边，避免装配时划伤操作人员，也能在护罩和臂杆贴合时形成微小的容胶槽，如果有额外的密封需求，可以在槽内填充少量密封胶进一步提升防护等级，不需要额外设计密封结构。在实际选型适配时，需要注意这款臂罩仅能匹配指定型号的舵机端盖尺寸，如果更换为其他扭矩等级、不同端盖规格的舵机，其孔位间距、内弧半径都无法适配，不能强行安装避免出现固定不牢、运动干涉的问题。

　　在结构强度设计上，这款臂罩没有做多余的减重镂空，因为其本身安装在机械臂关节的末端位置，自身重量对臂杆负载的影响极小，实体结构反而能更好地承受外部磕碰，当机械臂运行过程中意外碰到周边障碍物时，臂罩会先于舵机端盖接触障碍物，吸收部分冲击能量，避免舵机端盖、内部齿轮组受到直接撞击损坏。罩体上的安装孔都做了沉台设计，固定螺丝拧入后螺丝头部不会突出护罩表面，既不会刮擦到周边的管线，也能让护罩外表面保持整洁，没有突出的结构件勾挂外部物体。
