ISO30刀柄配套塑料夹持固定座结构

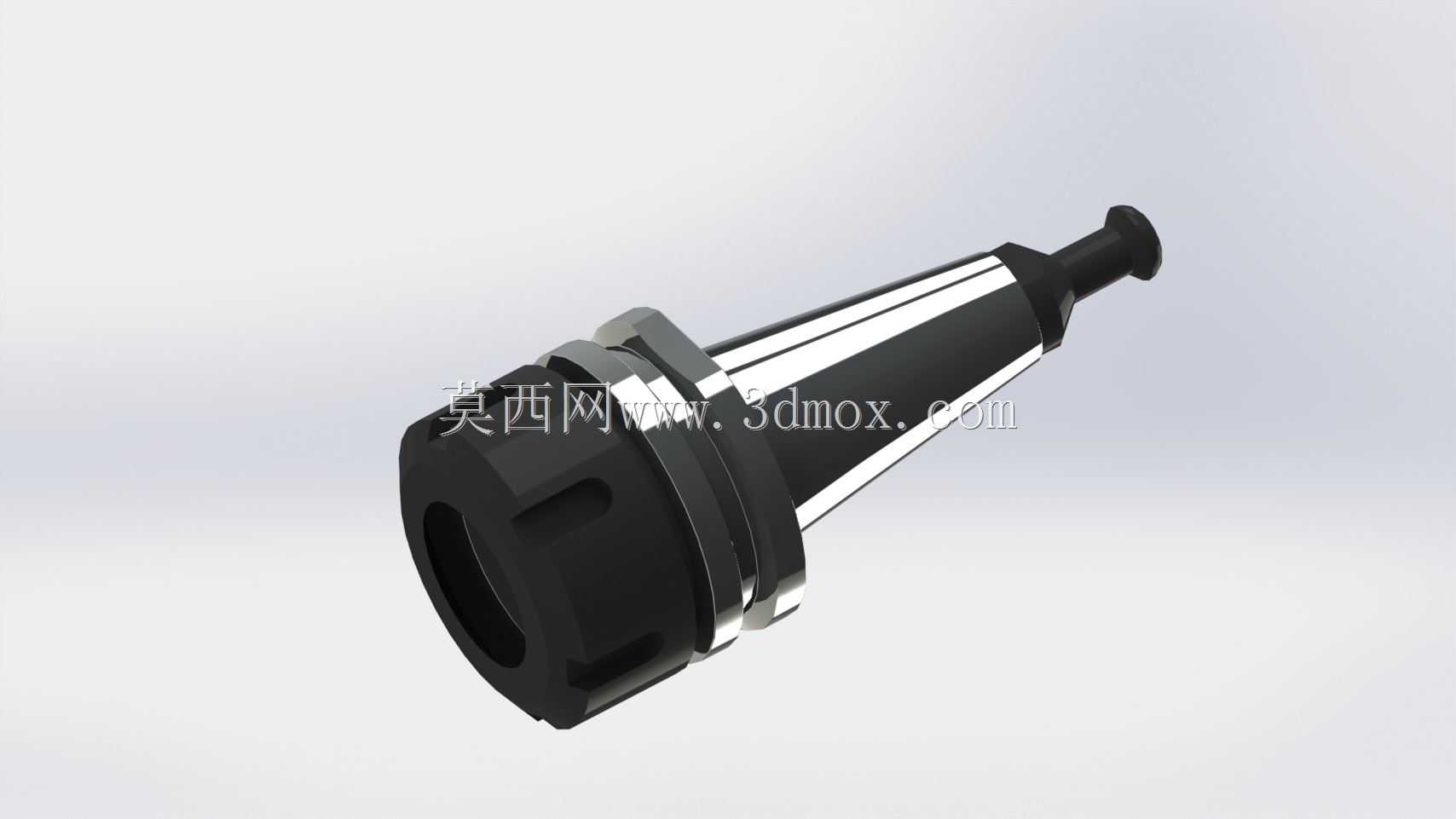

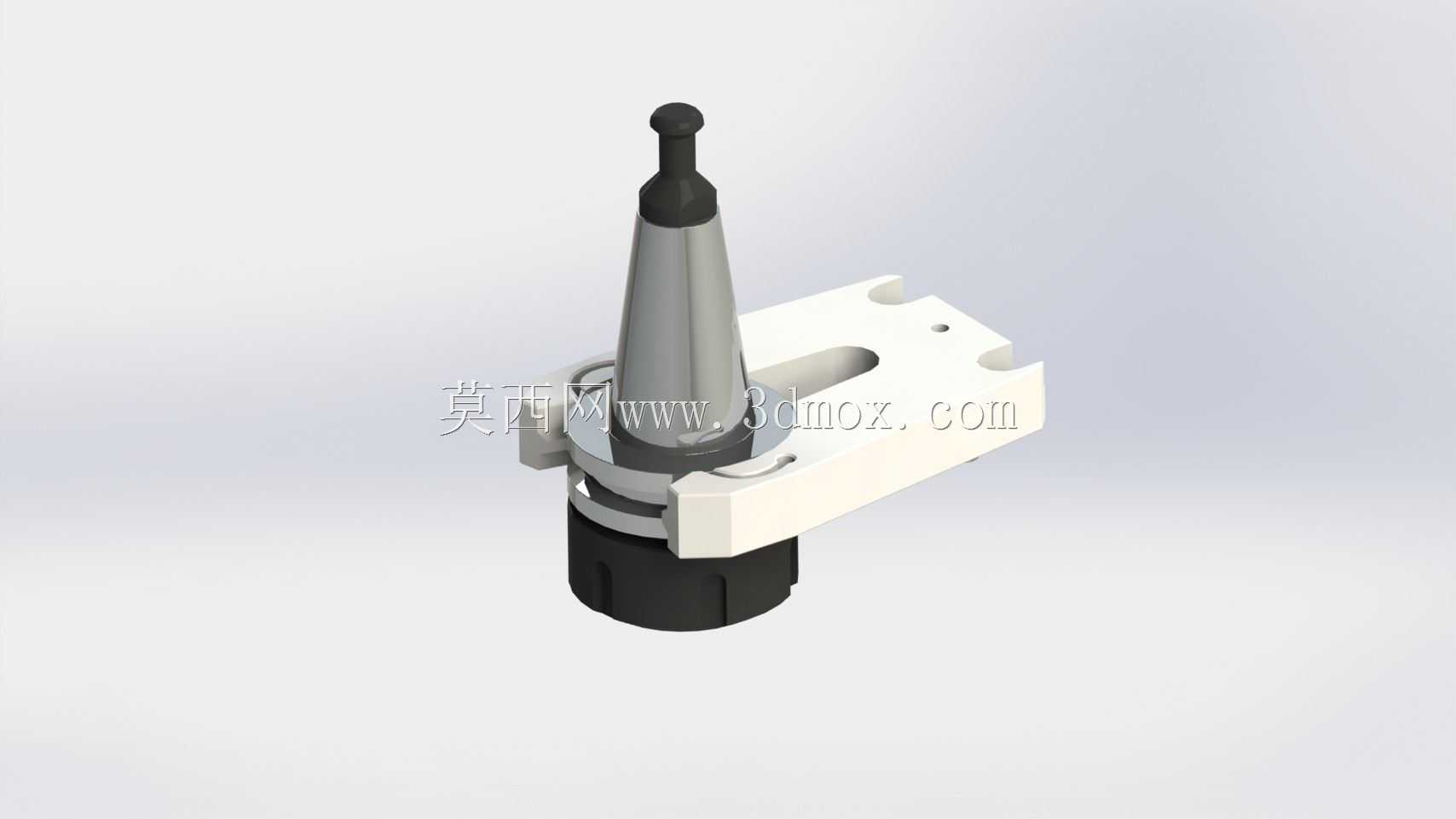

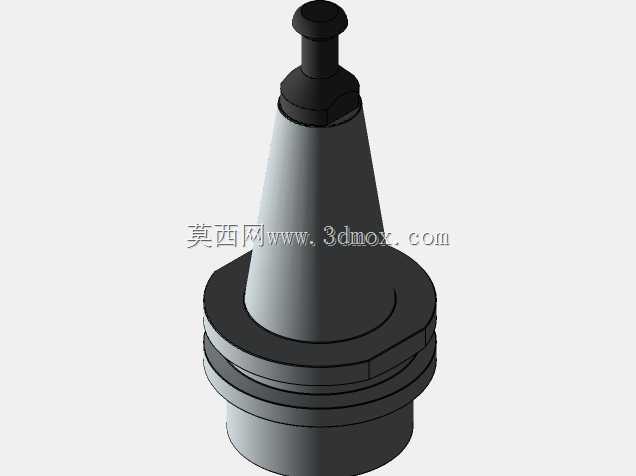

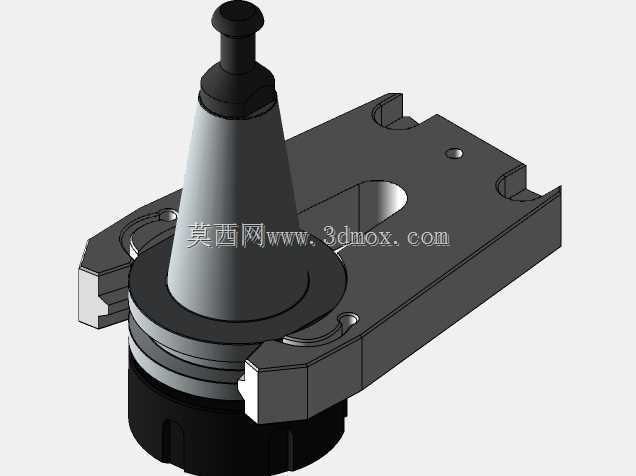

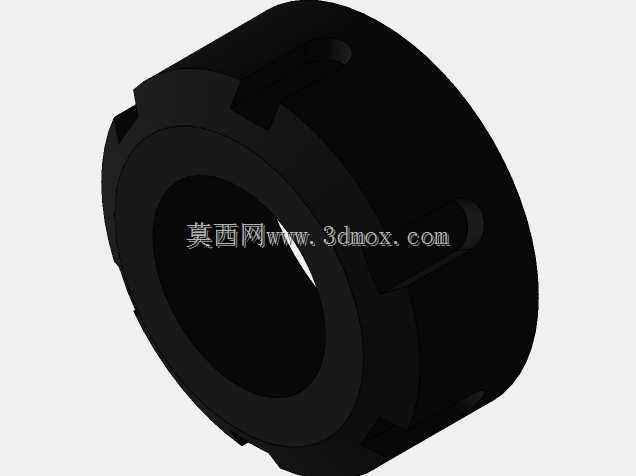

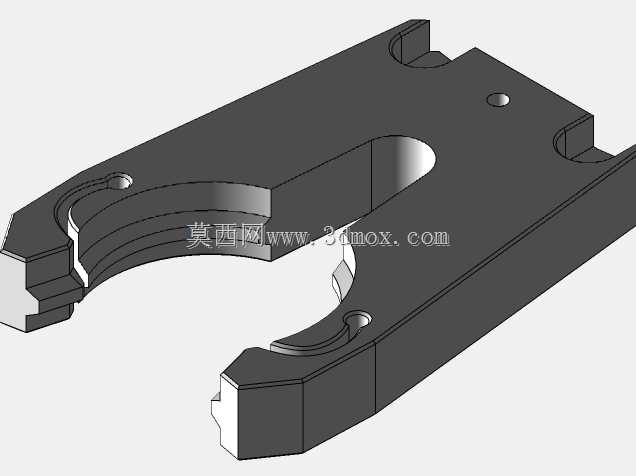

这款ISO30工具夹塑料夹主要应用于数控加工中心的刀库配套、刀柄工位存储、加工车间刀柄周转收纳场景，是加工中心自动换刀系统、桌面刀柄整理架、移动式刀具周转车的核心配套夹持部件，能够在刀库运转、刀具转运、工位暂存过程中牢牢固定ISO30规格的数控刀柄，避免刀柄发生滑落、磕碰、锥面刮花的问题，保护刀柄的定位锥面与拉钉结构不受损伤，保障后续换刀动作的定位精度与装夹可靠性。从功能特性来看，这款塑料夹采用卡扣式弹性夹持结构，夹持部位贴合ISO30刀柄的锥柄下段轮廓，安装基座带有对称的定位卡槽与固定孔位，既可以直接嵌入圆盘式、直排式刀库的标准安装槽位，也可以通过螺丝固定在刀具存储架、工作台侧挂板上，适配多种安装场景。夹持部分采用工程塑料材质，自身带有适度的弹性形变空间，刀柄推入时能够自动胀开贴合锥面，卡入到位后形成稳定的环抱夹持力，取出时只需施加轴向拉力即可顺利拔出，插拔动作顺畅无卡滞，同时塑料材质不会刮伤刀柄的金属锥面，避免硬质夹持件造成的锥面划痕影响加工定位精度。在设计思路上，这款产品充分匹配ISO30刀柄的外形轮廓参数，夹持弧面的曲率完全贴合ISO30锥柄的标准锥度，确保夹持时受力均匀，不会出现局部应力集中导致的刀柄偏移；基座部分的定位缺口设计对应刀库的标准安装卡位，安装后不会发生周向转动，保证每个刀柄工位的位置一致性，适配自动换刀机械手的取放刀行程精度。整体结构没有多余的冗余设计，夹持主体与安装基座为一体化成型结构，结构强度能够满足日常刀柄存储与换刀动作的受力需求，同时塑料材质自重较轻，不会给刀库运转带来额外的负载。从安装边界来看，这款夹具的基座宽度、固定孔位间距完全匹配主流ISO30刀库的工位尺寸，安装时不需要额外修改刀库的原有结构，直接替换原有老化损坏的夹具即可完成适配；夹持状态下刀柄的轴向伸出长度符合标准刀库的工位间距要求，相邻刀柄安装后不会发生干涉碰撞，能够保障刀库运转过程中相邻刀具互不干扰，适配转速较高的圆盘式刀库、链式刀库的使用需求，也可用于车间人工整理刀具时的固定存放，减少刀具摆放混乱导致的找刀时间损耗，提升加工车间的刀具管理效率。
