木质框架立式简易XL型3D打印设备结构

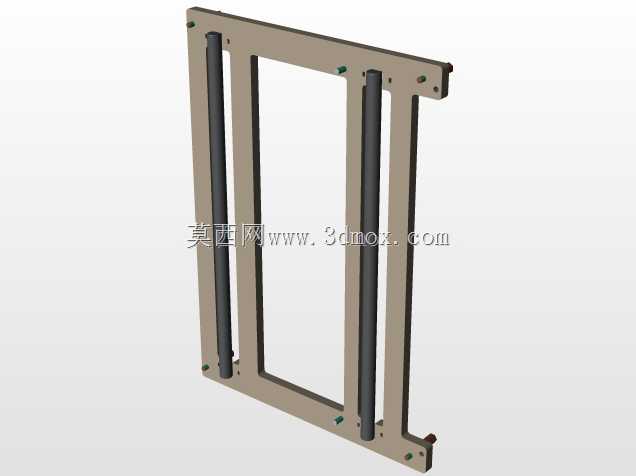

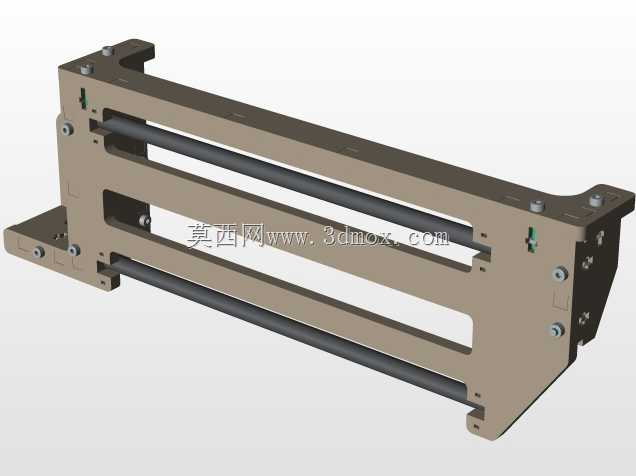

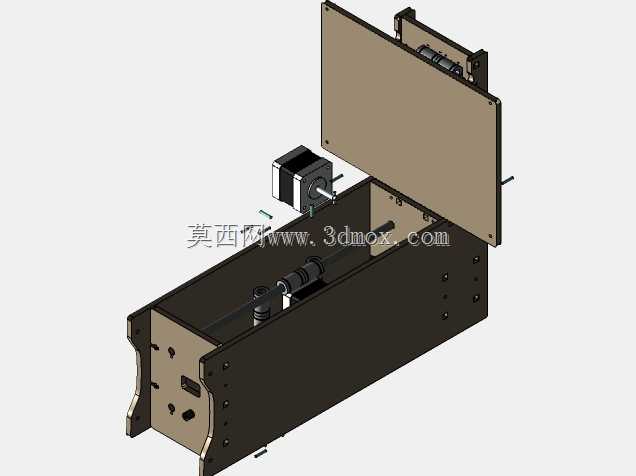

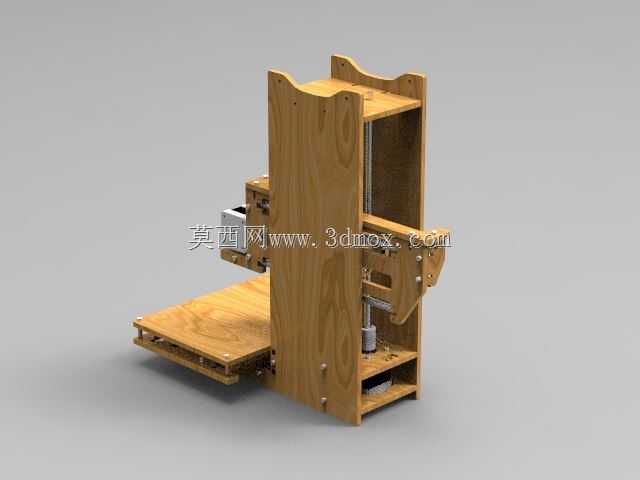

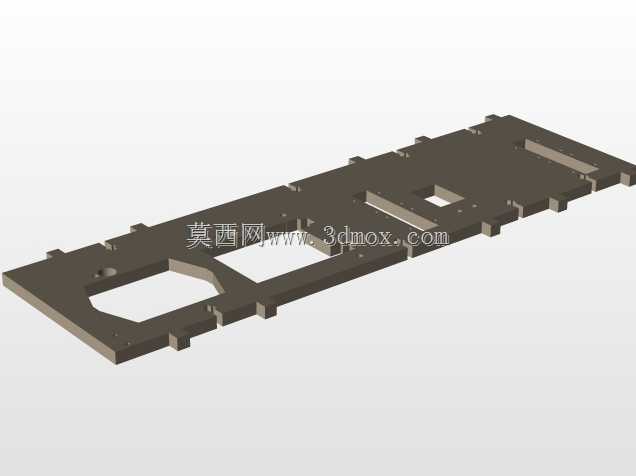

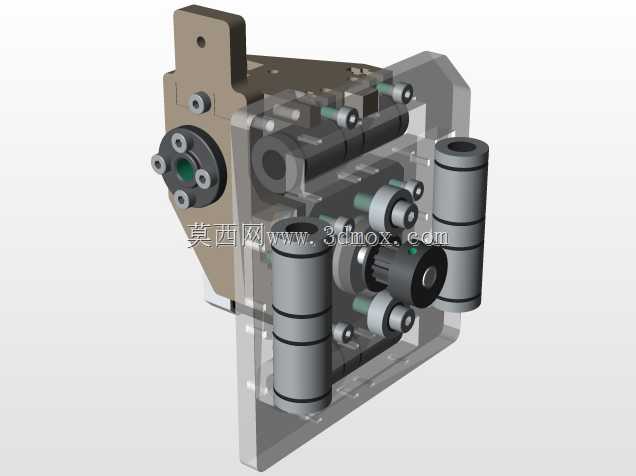

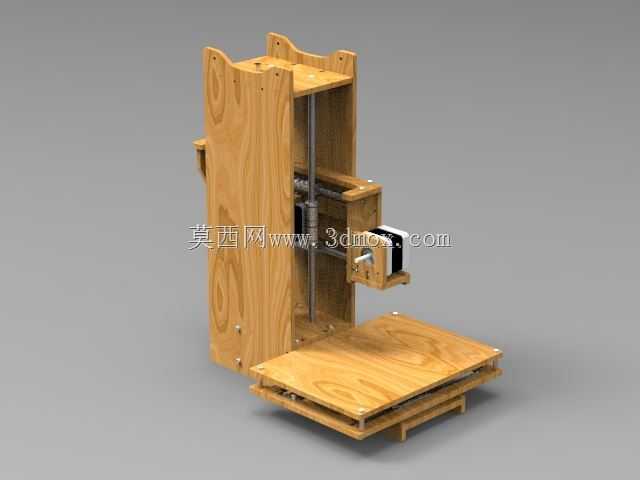

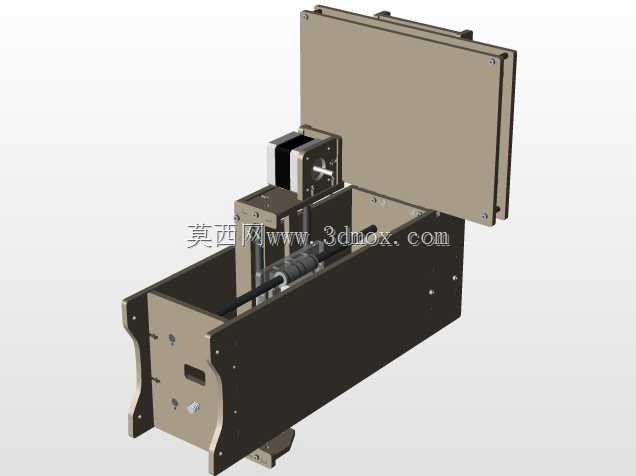

这款立式结构的3D打印设备，主要面向个人创客、小型工作室以及教学实训场景使用，能够满足小尺寸定制化零件、创意手办、教学演示模型的熔融沉积成型加工需求，尤其适合桌面级空间摆放使用，无需占用大面积作业场地，适配家庭创作、校园科创实践、小型工坊打样等多种应用场景。设备整体采用立式龙门布局设计，核心框架以木质板材作为主体支撑结构，相较于常规金属型材机架，木质材料加工难度更低，裁切打孔即可完成基础框架搭建，整体自重更轻，同时具备不错的减震效果，能够降低打印过程中传动部件运行产生的共振，提升打印成型的稳定性。设备的Z轴传动采用单丝杆搭配双侧光杆导向的结构，打印喷头组件沿垂直方向做升降运动，下方的成型平台为可抽拉式木质平板结构，平台预留了足够的调平安装空间，能够适配不同厚度的打印基板，方便用户完成平台调平、模型取件等日常操作，成型区域的垂直空间经过优化，能够支持更高尺寸的立式模型打印，拓展了可加工零件的尺寸范围。在设计思路上，这款设备优先考虑DIY组装的便捷性，所有结构件的安装孔位都做了对位设计，无需复杂的工装夹具即可完成整机组装，框架的侧板集成了走线槽位与电控元件安装位，能够将主控板、电源模块等部件隐藏在机架内部，既提升了设备外观的整洁度，也能避免走线外露带来的安全隐患。设备的喷头安装座采用模块化设计，可兼容常规的E3D系列挤出喷头，用户可根据自身打印需求更换不同口径的喷嘴，适配PLA、ABS、PETG等多种常见的3D打印耗材。从安装边界来看，设备整体占地尺寸适配常规桌面摆放，底部框架做了加宽处理，放置时的稳定性更强，后侧预留了散热通风间隙，不会因为贴近墙面影响电控元件的散热效果，侧边预留的耗材架安装位可直接挂载耗材盘，无需额外配置独立耗材支架，进一步压缩了设备所需的使用空间。设备的运动部件都做了限位设计，X轴与Z轴的行程两端都预留了限位开关安装位，能够实现开机自动回零，避免运动超程带来的结构损坏，整体结构兼顾了制作成本、组装难度与打印稳定性，非常适合3D打印爱好者自行制作搭建，也可作为教学场景下的机械结构实训案例，帮助学习者理解立式FDM3D打印机的传动原理与结构组成。
