3D打印机挤出部件成型模具结构设计

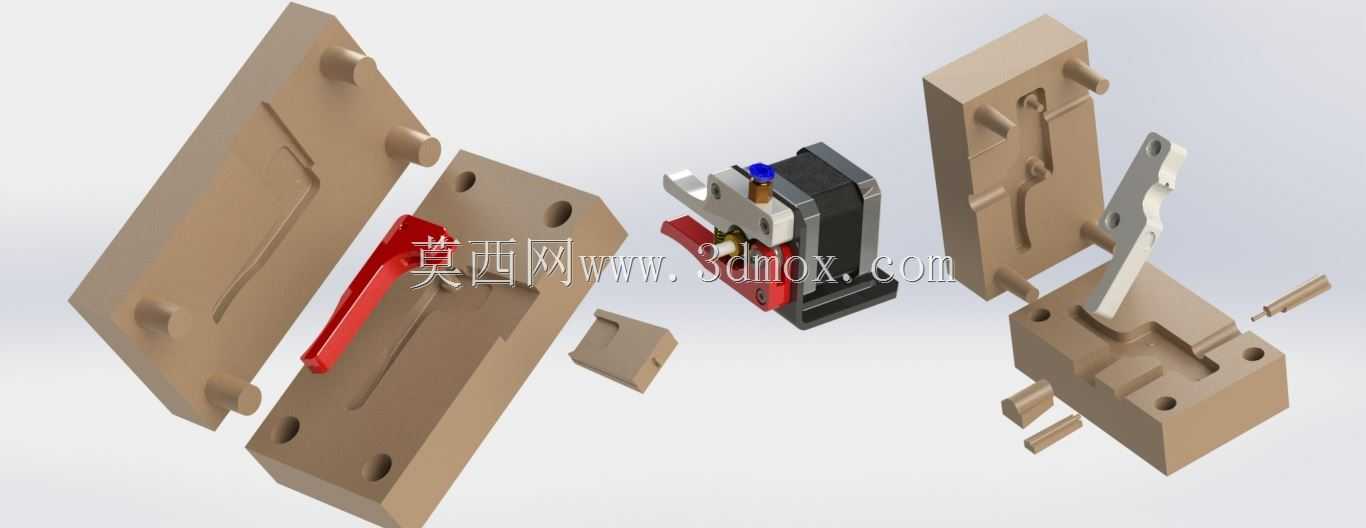

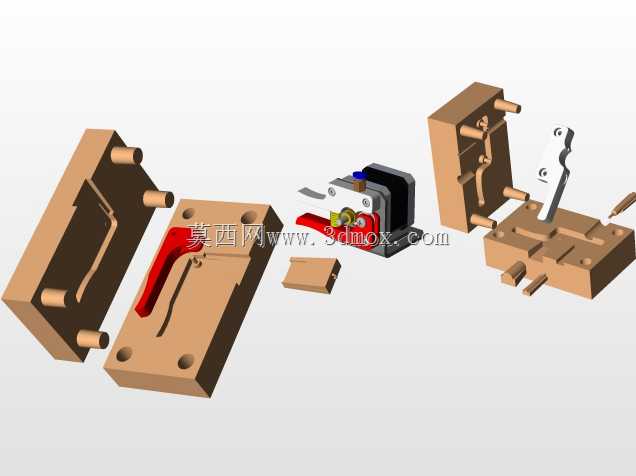

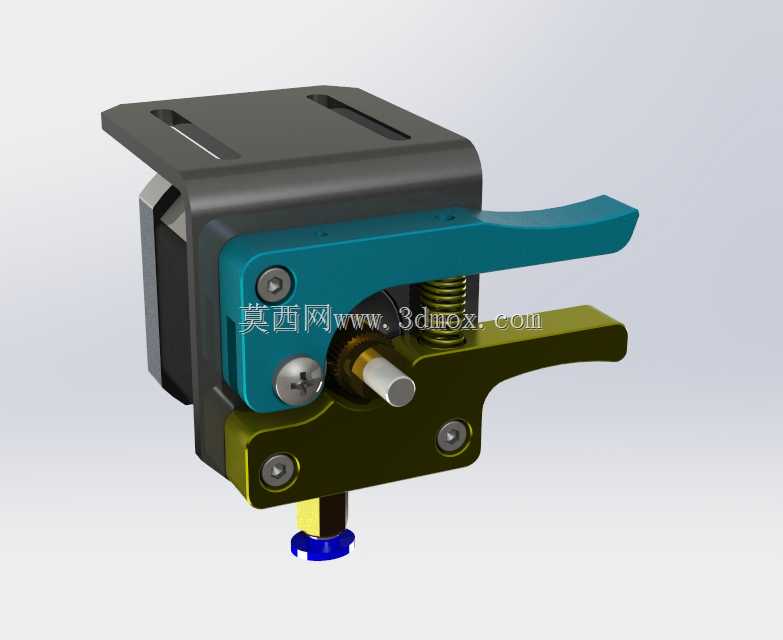

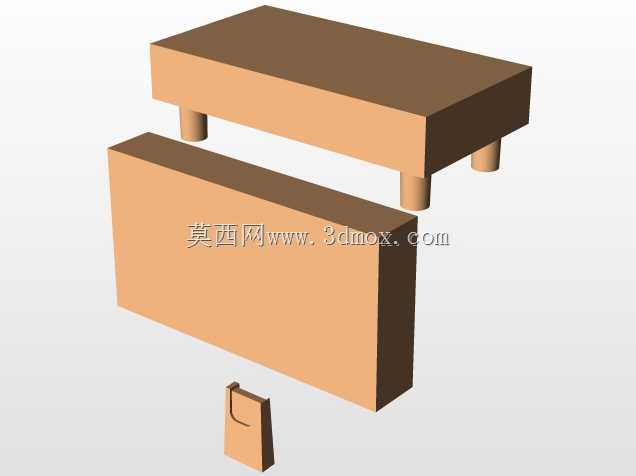

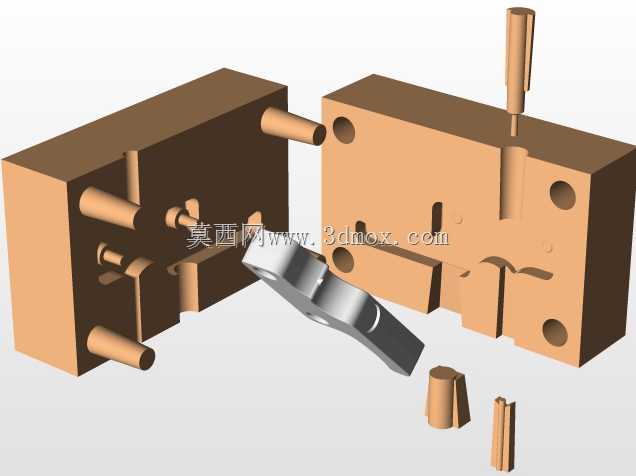

这套模具主要应用于桌面级FDM3D打印机挤出机构核心零部件的小批量快速成型场景，适配创客空间、小型3D打印设备研发工作室的定制化零件生产需求，能够帮助从业者跳过传统开模的长周期流程，快速完成挤出机部件的试制与迭代验证。模具本身采用分体式模腔设计，对应挤出机构的进料座、压料臂、定位卡扣等多个异形结构件的成型需求，模腔内部流道走向完全匹配挤出部件的熔融耗材输送路径，成型后的零件无需二次加工流道，可直接完成挤出组件的装配。从设计思路来看，整套模具采用对称分型结构，上下模的定位柱与定位孔采用间隙配合设计，合模时能够快速完成对位，避免错模导致的零件成型缺陷；模腔边缘设计了溢出料槽，能够容纳成型过程中多余的熔融物料，减少飞边的产生，降低后续修模的工作量。模具的安装边界充分适配普通桌面级FDM3D打印机的成型平台尺寸，整体模架外形规整无突出尖锐结构，可直接固定在常规尺寸的打印热床上，无需额外定制专用夹具。在功能特性上，这套模具兼顾了PLA、ABS等常用3D打印耗材的成型温度耐受要求，模腔表面做了平滑过渡处理，成型后的零件表面粗糙度低，压料臂的铰接孔位置预留了精准的装配余量，组装后压料臂的转动阻尼均匀，能够稳定实现对耗材的压紧与释放动作；进料座的丝道位置同轴度控制精度高，耗材输送过程中不会出现卡顿、偏移的问题，能够有效减少3D打印过程中的堵头、断料故障。针对挤出部件的受力薄弱位置，对应的模腔位置做了局部加厚设计，成型后的零件在长期往复压合动作下不易出现断裂变形，能够满足挤出机构长时间连续工作的强度要求。模具的侧抽结构设计简洁，成型后开模即可直接取出零件，无需复杂的脱模操作，即使是缺乏模具操作经验的创客也能快速完成零件的成型生产，大幅降低了3D打印机挤出部件自制与维修的门槛，也为小型3D打印设备厂商的早期产品迭代提供了低成本的试制方案。
