平行连杆式自适应夹持机械爪结构

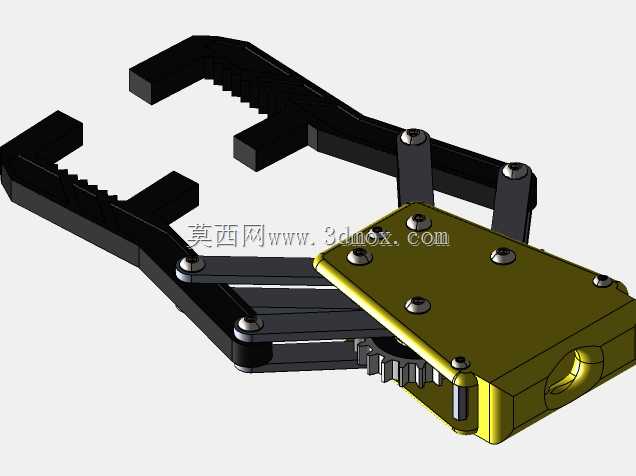

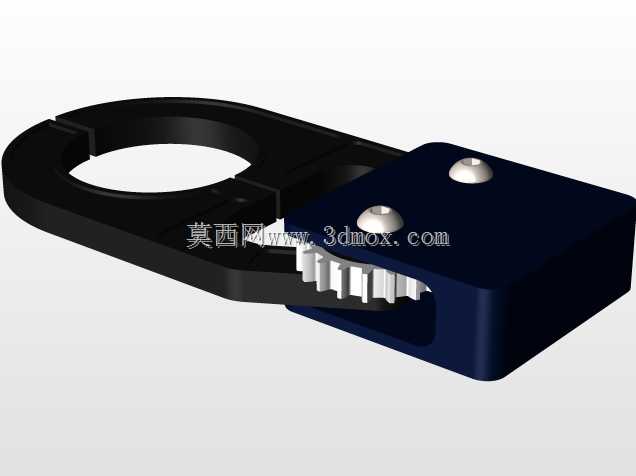

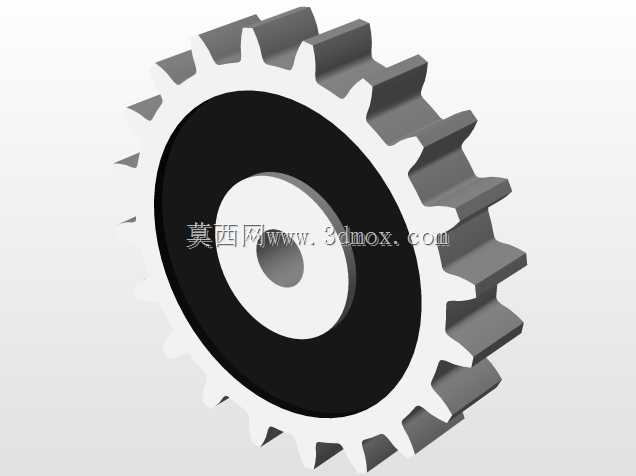

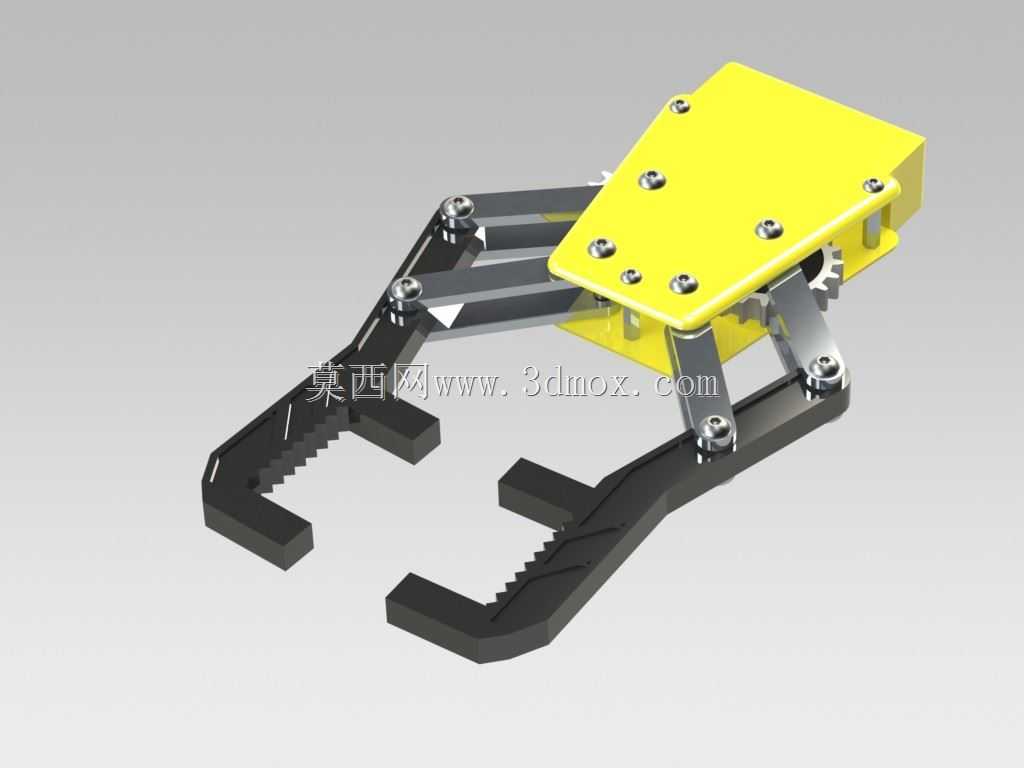

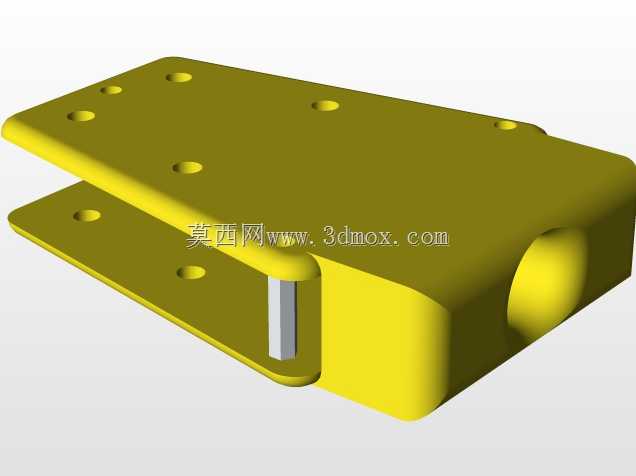

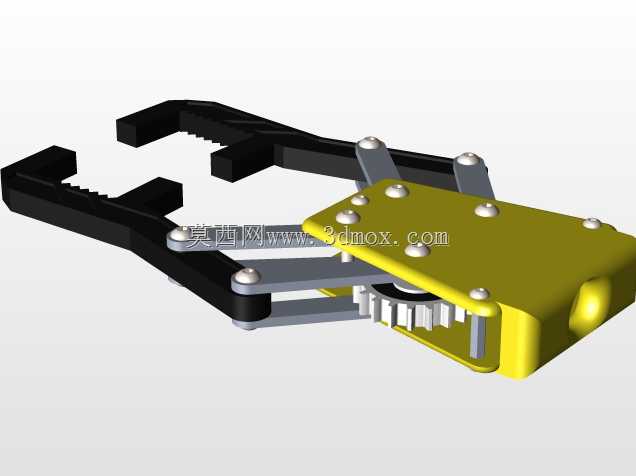

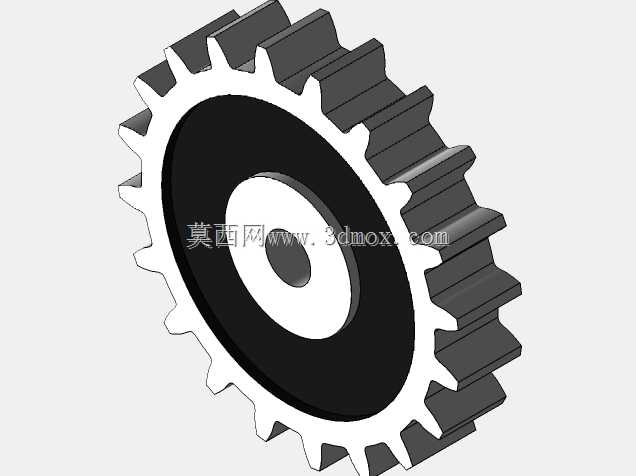

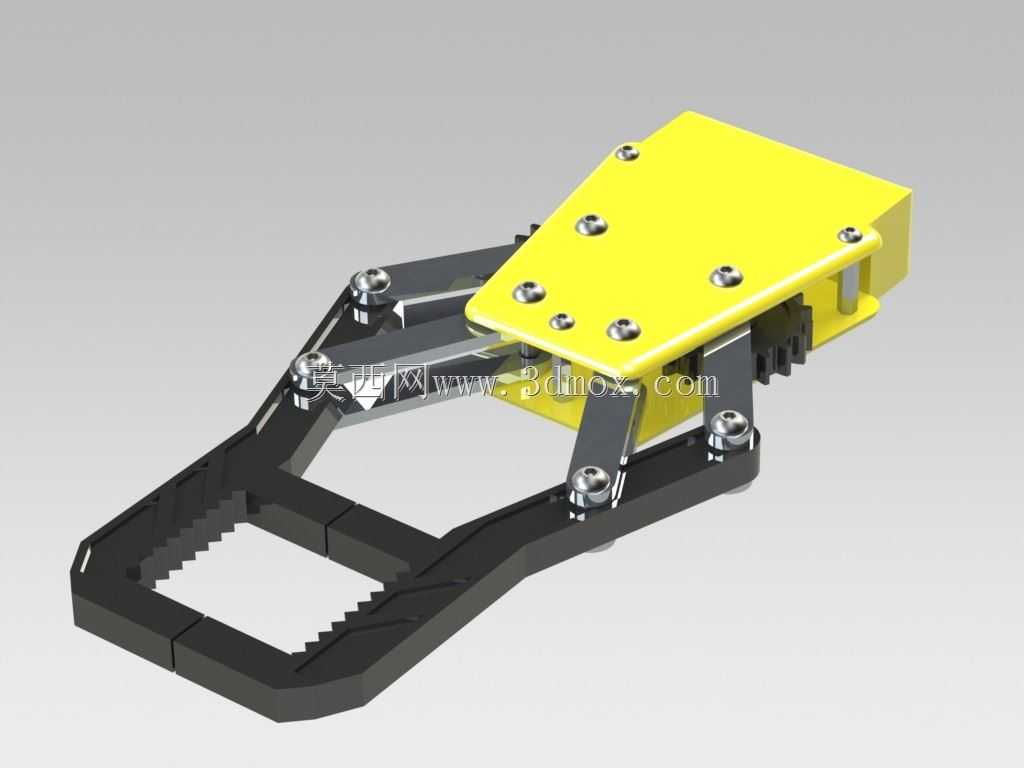

这款平行连杆式自适应夹持机械爪，是面向轻载拾取放置作业场景开发的末端执行机构，广泛适配3C电子装配、小件物料分拣、实验室样本转运、轻工产品包装转运等多类自动化产线场景，可直接搭载在桌面级四轴机器人、水平多关节机械臂或直线模组滑台末端，替代人工完成重复性的工件抓取、移位、放置动作，有效降低产线人工重复劳作强度，提升上下料、分拣环节的作业一致性与节拍稳定性。从实际作业用途来看，该机械爪主要针对外形规则的小型块状、柱状工件设计，夹指内侧开设的锯齿形咬合纹路，可在夹持过程中增大接触摩擦力，避免工件在快速移位过程中出现滑脱、偏移问题，两指平行开合的运动轨迹，可适配不同宽度尺寸的方正工件，无需额外调整夹指安装角度即可完成稳定拾取。在功能特性层面，该机构采用对称式平行连杆传动结构，动力输入段内置齿轮啮合传动副，可将单一动力源的旋转运动同步转化为两侧夹臂的对向开合动作，保证两侧夹指运动行程完全对称，夹持过程中工件自动对中，无需额外增设对中检测机构即可保证拾取位置精度；夹臂各铰接点均采用销轴加轴套的转动连接结构，转动阻尼均匀无卡滞，长期往复运行磨损量小，维护时仅需定期加注润滑脂即可保证动作顺畅；上部安装基板开设多组对称布置的沉头安装孔，可适配不同规格的机械臂末端法兰安装尺寸，安装时无需额外制作转接板即可完成快速固定，安装边界清晰，不会与机械臂末端的走线、其他附属机构产生运动干涉。从设计思路来看，整体结构采用模块化设计思路，将动力安装段、传动连杆段、夹持作业段进行分层布局，黄色上壳体作为动力元件的安装承载结构，将驱动元件完全封闭在壳体内部，可避免作业环境中的粉尘、碎屑进入传动间隙造成卡滞；黑色夹臂采用高强度工程塑料材质一体加工成型，在保证结构强度的前提下尽可能降低夹爪自身重量，减小机械臂末端的负载压力，提升机械臂高速运动时的动态响应性能；夹指部分采用平直带齿的接触型面，针对不同外形的工件，仅需更换前端夹指块即可适配不同的夹持需求，无需改动整体传动结构，大幅拓展了机构的适用范围。在尺寸与安装边界上，该机械爪整体结构紧凑，开合行程覆盖常规小件工件的尺寸范围，整体厚度控制在较小区间，可在狭窄的作业空间内完成拾取动作，不会与周边的料架、工装夹具产生碰撞，适配多数紧凑布局的自动化产线安装需求。
