气流驱动式管道巡检检测机器人结构

在油气输送、市政给排水、工业工艺管网的长期运维场景中，管道内部的腐蚀、焊缝缺陷、异物堵塞、形变破损等问题隐蔽性强，传统开挖检测方式成本高、效率低，还会影响管网正常运行，管内移动检测机器人成为替代人工完成密闭管道内部巡检作业的核心装备。这款流能式管道检测机器人，正是针对长距离无外接供电管线的管网检测需求设计，依托管道内部输送的气流作为能量来源，无需搭载大容量动力电池或拖曳供电线缆，即可在管内自主移动完成检测作业，尤其适配长距离输气管道、通风管道等内部存在稳定气流的作业场景。

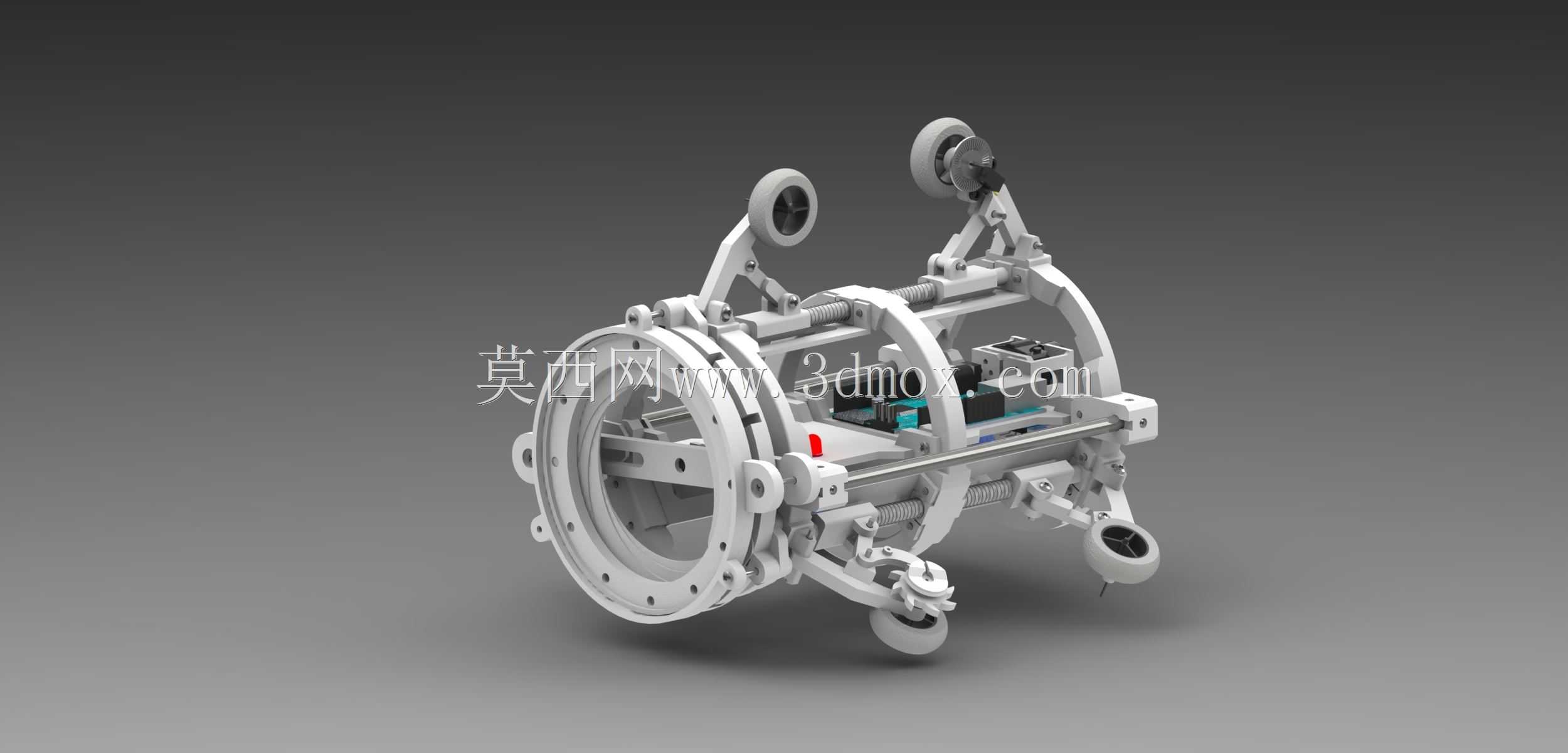

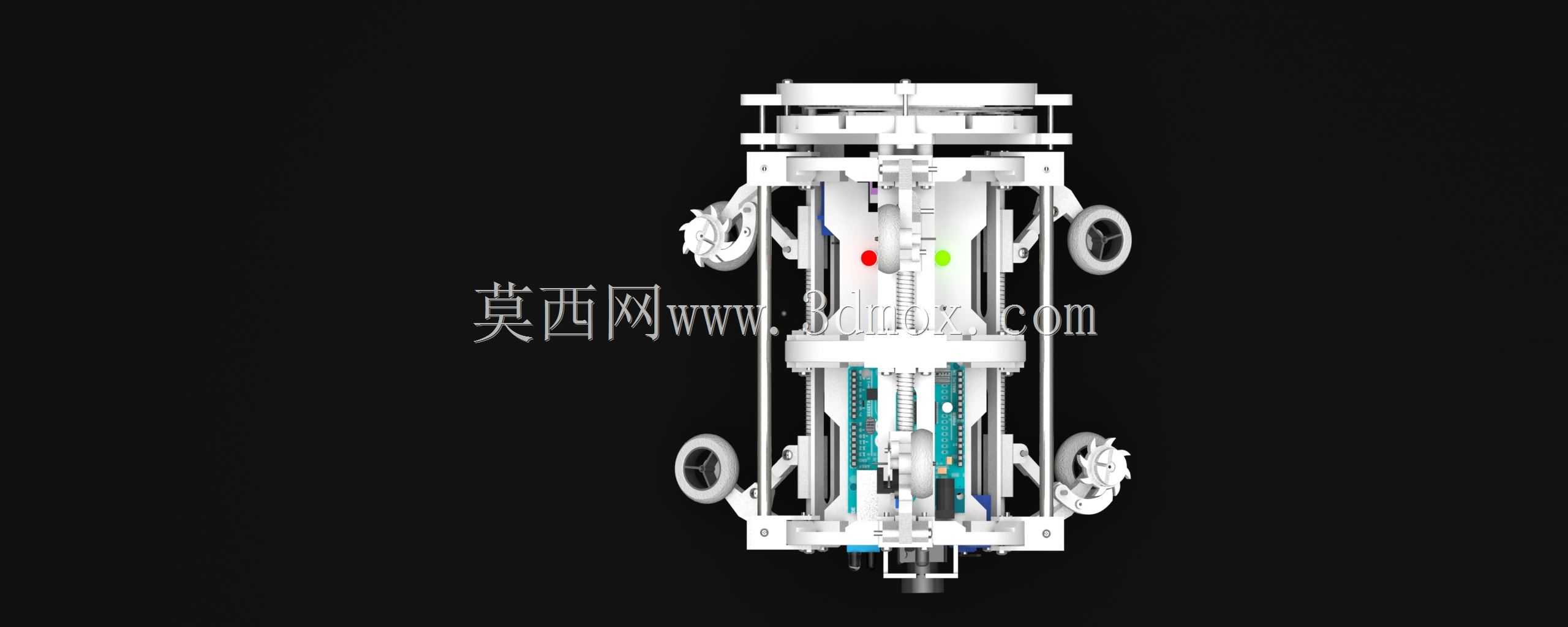

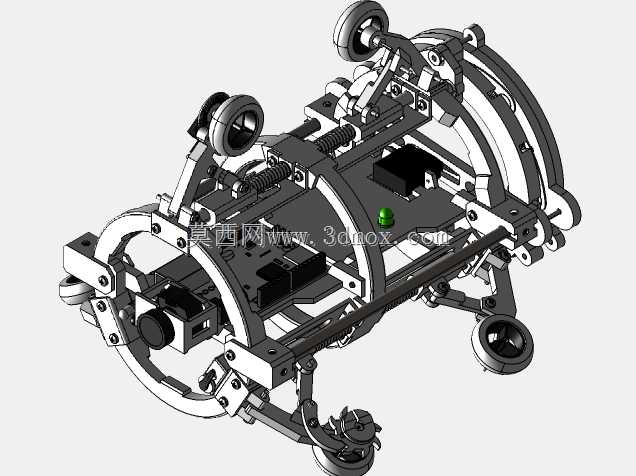

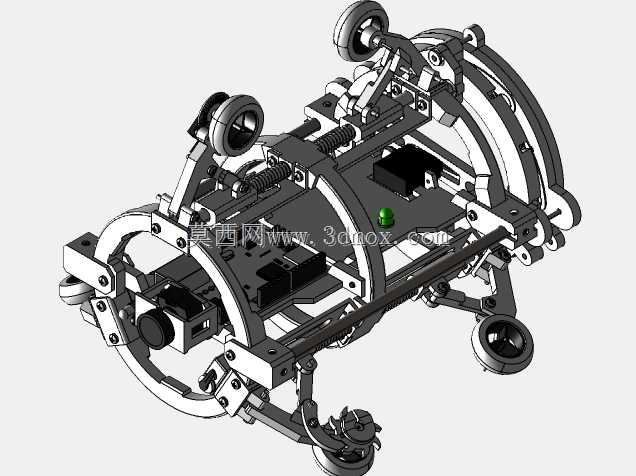

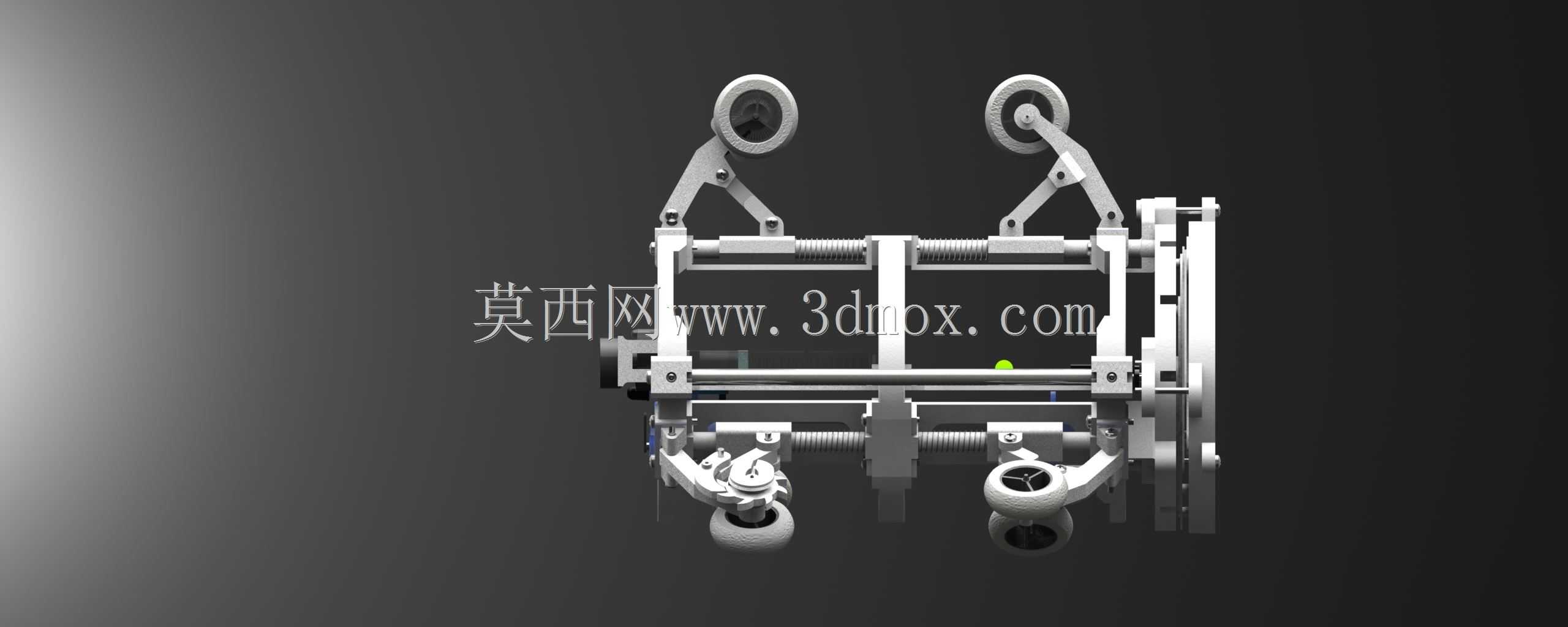

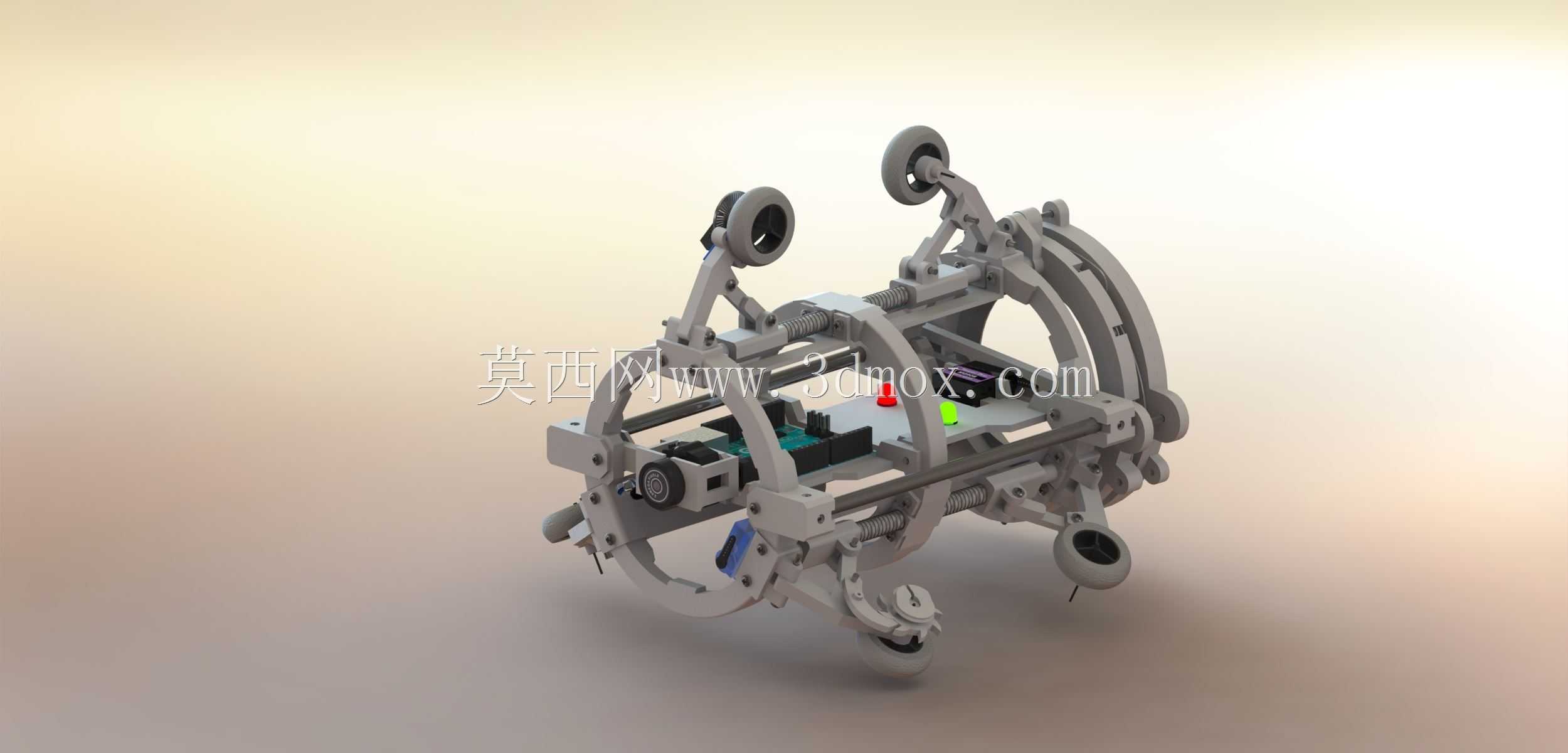

设备整体采用环形笼式对称框架结构，周向均匀布置多组带弹性缓冲的行走轮组，行走轮通过摆臂与主体框架连接，摆臂处设置弹性预紧结构，可让轮组始终贴合管道内壁，适配一定管径范围内的圆形管道行走需求，同时能顺利通过管道的弯管段、轻微变形段，避免卡滞。框架内部集成能量转换模块，将管道内气流的动能转化为设备行走与检测元件工作的动力，无需额外外接能源供给，大幅提升了设备的连续作业距离，摆脱了线缆拖拽带来的行进阻力与距离限制。

设计过程中，整体结构采用模块化布局，中部预留充足的检测元件安装空间，可根据检测需求搭载视觉检测模块、壁厚检测探头、漏磁检测传感器等不同功能组件，完成管道内壁形貌拍摄、腐蚀程度检测、焊缝缺陷排查等不同作业任务。设备的行走轮采用耐磨防滑材质，接触管壁的轮面做弧面适配设计，增大与管壁的接触摩擦力，避免在带冷凝水或轻微锈蚀的管壁上出现打滑。周向对称的轮组布局让设备在管内始终保持居中姿态，保证搭载的检测元件与管壁的距离稳定，提升检测数据的准确性。

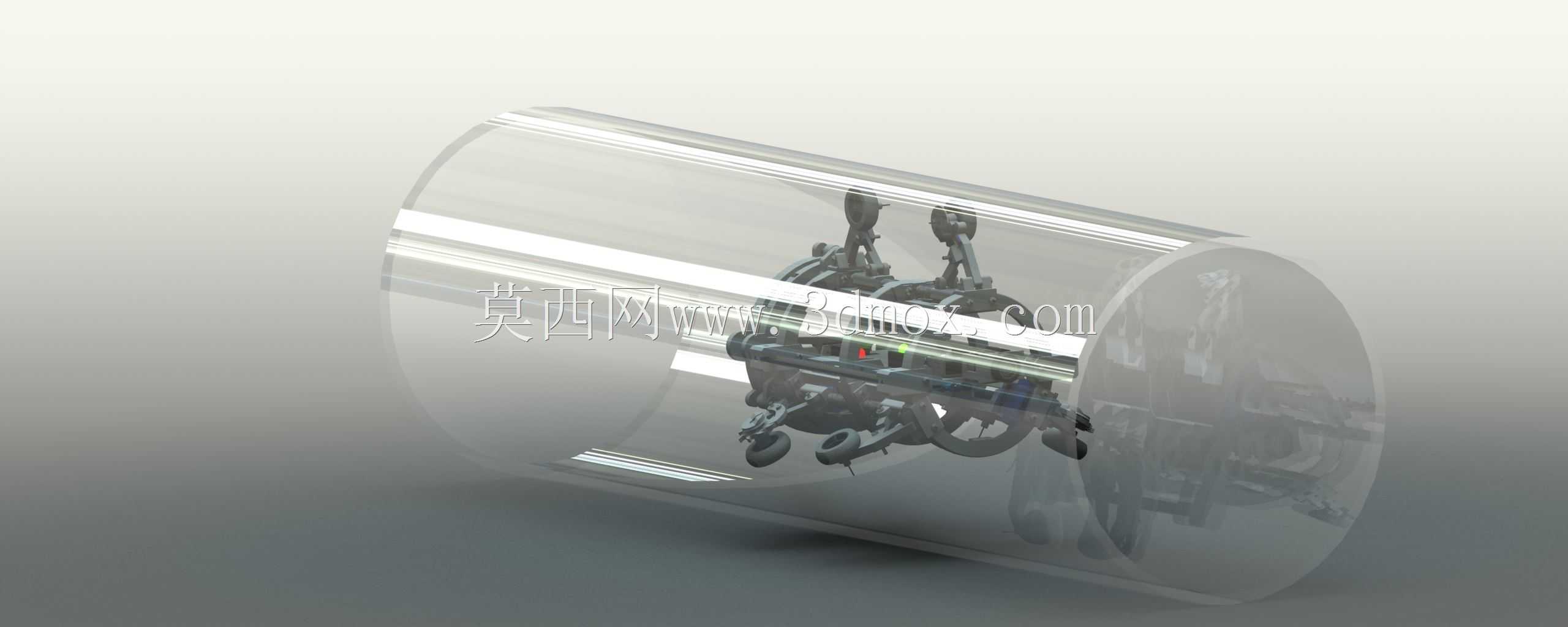

从安装边界来看，设备收拢状态下的最大外径小于适配管道的最小内径，放入管道作业前无需对管道做额外改造，可通过管道的预留检测口直接放入管内，作业完成后可从下游检测口取出，拆装维护便捷。框架结构采用轻量化高强度材质制作，在保证结构刚度、抵御管内气流冲击与管壁磕碰的同时，降低整体自重，减少能量消耗，提升气流能量的利用效率。设备整体无尖锐外凸结构，所有边角均做圆弧过渡处理，行进过程中不会刮伤管道内壁的防腐层，避免对管道造成二次损伤。

相较于传统拖缆式管道机器人，这款流能驱动的检测机器人无需考虑线缆的收放与磨损问题，作业过程中不会对管道内的介质输送造成明显阻碍，可在管道正常输气的工况下完成在线检测，大幅降低管网检测的停机成本，适配长距离干线管网的日常巡检、故障排查与定期检测需求，为管网的安全稳定运行提供可靠的装备支撑。
