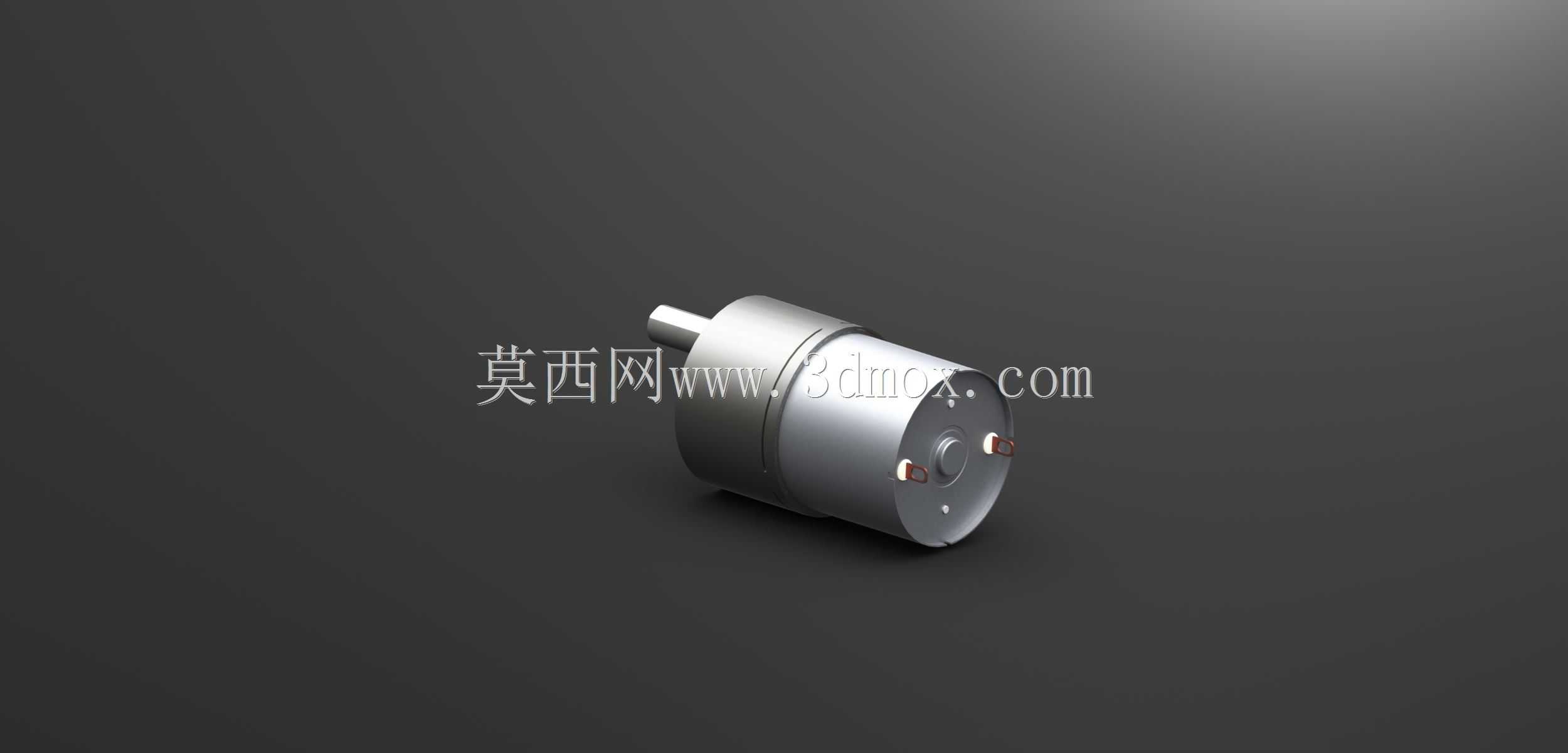

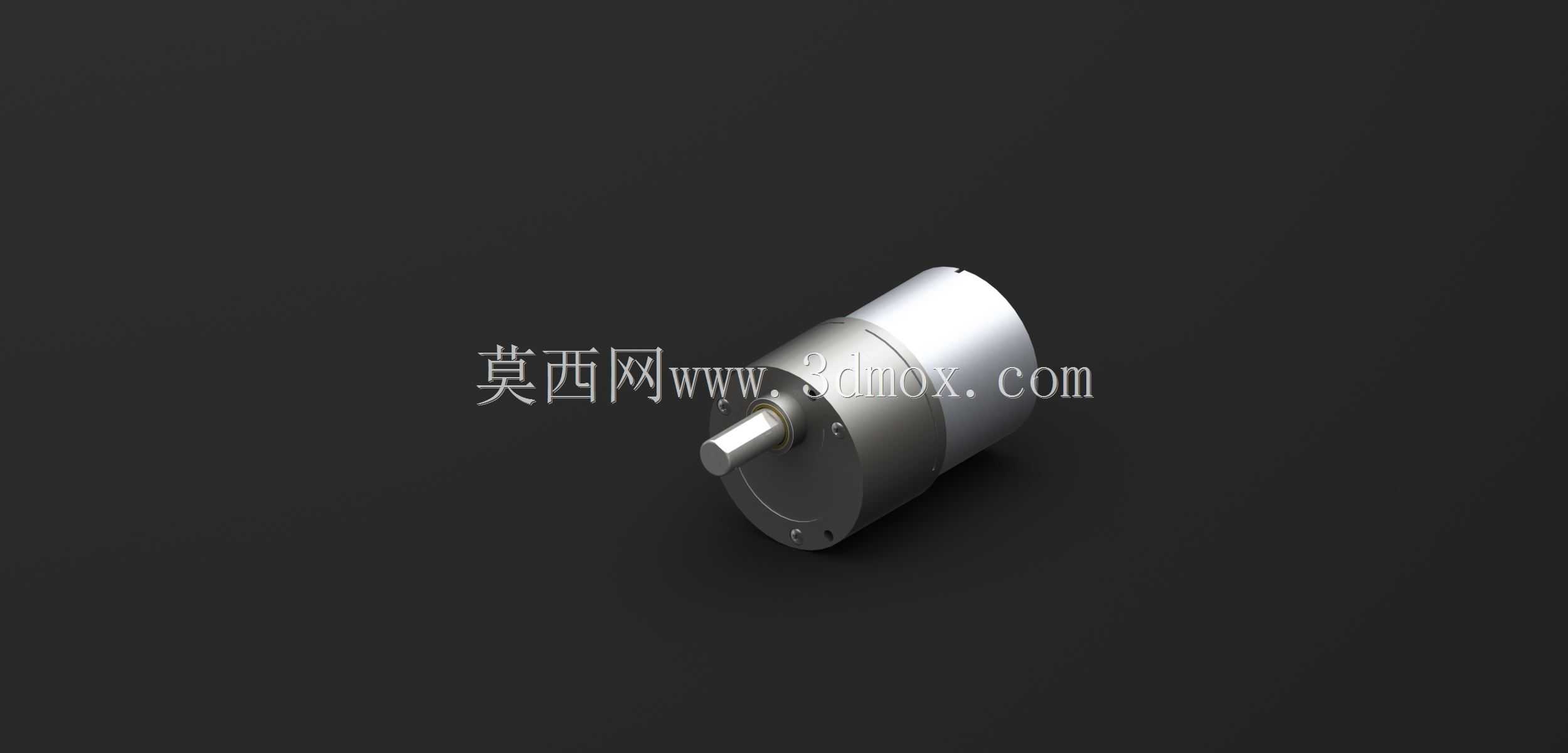

带减速结构的齿轮直流电机三维结构

　　这款带齿轮减速结构的直流动力元件，在小型自动化设备、智能传动终端里的应用覆盖度极高，从桌面级输送模组的动力输出端，到小型智能仓储的分拣拨杆驱动，再到民用智能设备的执行端动力供给，都能见到这类结构的身影。不同于普通无减速结构的直出轴直流电机，这款集成齿轮减速组的结构，核心作用是把直流电机本体输出的高转速低扭矩动力，通过内置的直齿减速齿轮组做扭矩放大与转速匹配，让输出轴的转速、扭矩参数适配多数低速大扭矩的执行场景，避免额外搭建外置减速结构带来的安装空间浪费与传动同轴度误差。

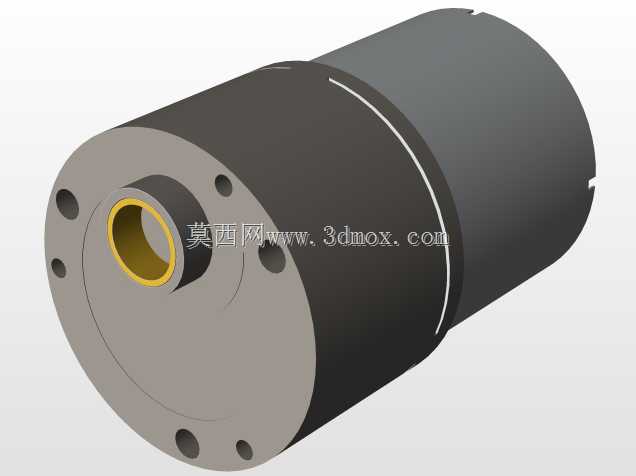

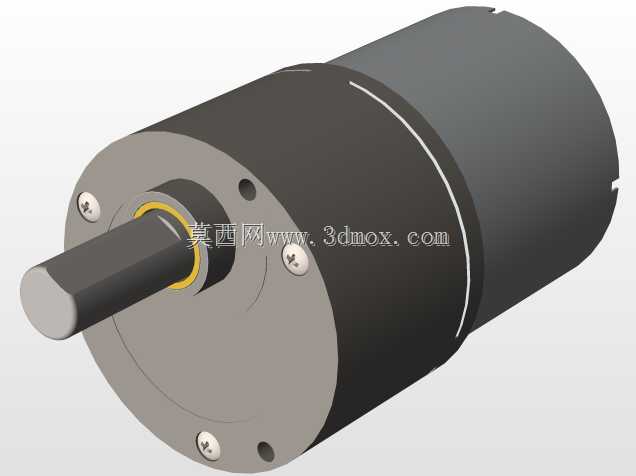

　　从实际选型适配的角度看，这类减速直流电机的安装边界需要重点关注，模型呈现的圆柱型主体结构，输出端为带安装定位台阶的圆形法兰面，法兰面上预留的安装孔位呈圆周均布，适配常见的通孔螺丝锁紧安装方式，安装时需要保证输出轴与被驱动部件的输入轴同轴度控制在合理公差范围内，避免偏载带来的齿轮磨损加剧、输出轴轴承寿命折损问题。输出轴为单键槽圆柱轴结构，可适配联轴器直连、齿轮啮合、同步带轮传动等多种连接形式，轴伸长度的设计预留了标准联轴器的安装空间，不会出现轴伸过短导致的锁紧失效，或是轴伸过长带来的悬臂负载过大问题。

　　设计思路上，这款结构把直流电机本体与行星？不，是直齿减速箱做了一体化集成设计，电机本体的后端盖与减速箱的壳体做了同轴定位配合，通过止口结构保证电机转子轴与减速箱输入齿轮的同轴度，减少高速转动时的径向跳动。减速箱内部的齿轮组采用多级直齿传动布局，每一级齿轮的模数、齿数匹配都经过扭矩传递效率校核，齿轮与轴的配合采用过盈加顶丝锁紧的结构，避免大扭矩输出时齿轮与轴发生相对滑转。电机本体的外壳采用拉伸铝壳结构，既可以保证结构强度，又能通过铝壳的散热面把电机运转时产生的铜损、铁损热量快速散出，避免长时间满负载运转时的温升过高导致磁钢退磁。

　　在实际设备应用中，这类减速直流电机常被用在对安装空间有严格限制、同时需要稳定低速大扭矩输出的工位，比如小型皮带线的主动辊驱动，不需要额外加装外置减速器，直接把电机法兰锁紧在皮带线的侧板上，输出轴通过键连接直接驱动主动辊，整体结构紧凑，传动链路短，后期维护只需要定期检查输出轴的油封是否漏油、齿轮润滑脂是否失效即可。还有在小型旋转工作台的驱动场景中，这类电机可以直接搭配光电编码器做闭环位置控制，通过减速箱的减速比放大编码器的位置检测分辨率，实现小角度的精准分度定位，相比直驱电机的成本更低，结构适配性更强。

　　建模过程中对结构细节的还原度直接影响后续选型校核的准确性，比如减速箱壳体与电机本体的配合止口尺寸、输出轴的键槽宽度与深度、法兰安装孔的孔距与孔径、电机尾部的出线口位置，这些细节都直接决定了选型时能不能直接适配现有设备的安装位，避免拿到实物后出现安装干涉、连接尺寸不匹配的问题。另外模型中还原的内部齿轮组传动关系，也可以用来做传动干涉检查、运转动态仿真，验证不同转速下齿轮的啮合间隙是否合理，有没有出现齿顶干涉、传动卡滞的问题，提前在设计阶段排除结构缺陷，减少后续实物打样的迭代次数。

　　需要注意的是，这类集成减速箱的直流电机，在安装时不能敲击输出轴来实现装配，否则会把冲击力直接传递到内部的齿轮组与电机轴承上，导致齿轮崩齿、轴承滚珠变形，正确的安装方式是通过输出轴端的工艺螺纹孔，用拔拉类工具把联轴器或是带轮平稳压装到轴上，保证装配过程中没有额外的径向、轴向冲击力传递到电机内部。日常使用中，减速箱内的润滑脂需要根据运转负载与环境温度定期更换，避免润滑脂干涸导致齿轮磨损加剧、传动噪音变大、输出效率下降。
