槽型光电式位移速度检测编码器结构

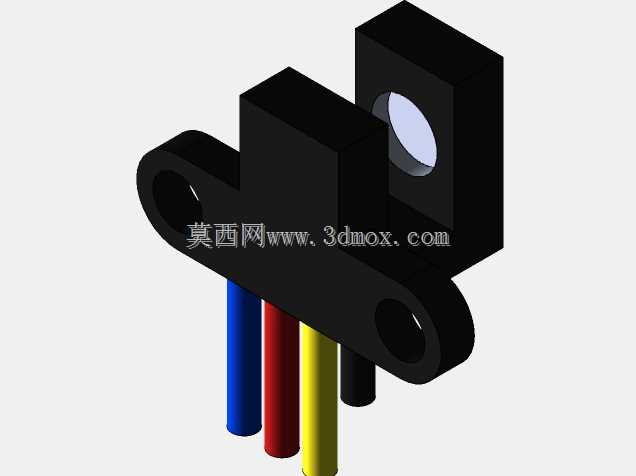

这款槽型结构的检测元件，在自动化产线的位置反馈、转速采集场景中应用十分广泛，不管是小型输送线的辊筒转速监测，还是滑台模组的位移原点定位，都能看到这类元件的身影。从结构设计来看，主体采用黑色工程塑料注塑成型，整体为T型布局，下方伸出四根不同颜色的出线，分别对应电源正、电源负、信号输出与屏蔽层，不同颜色的线芯能避免现场接线时的错接问题，降低电气调试的出错概率。上部的槽型开口是核心检测区域，槽宽尺寸适配常规的码盘齿片或者挡片厚度，安装时只要将运动部件上的挡片伸入槽内，挡片遮挡光路时就能输出电平跳变信号，通过单位时间内的脉冲计数就能换算出运动部件的移动速度或者位移量，不需要额外的复杂信号调理电路，直接接入PLC或者运动控制卡的IO端口就能采集信号。两侧延伸出的带孔安装耳是安装固定的核心结构，两个安装孔的中心距按照行业通用的安装孔位标准设计，能直接适配市面上多数小型安装支架的孔位，不需要现场重新打孔适配，安装耳的厚度做了加厚处理，能避免螺丝锁紧时出现塑料件开裂的问题，同时安装面做了平面度处理，锁紧后不会出现元件歪斜导致的光路偏移问题。上部侧面的单孔定位结构，能在安装时配合定位销做预定位，避免螺丝锁紧过程中元件出现转动偏移，保证槽口与运动挡片的对中精度，要是槽口与挡片出现偏斜，很容易出现信号漏检或者触发不灵敏的问题，这个定位结构的设计刚好解决了现场安装的对中难题。从实际使用的角度出发，这类元件的出线长度预留了足够的接线余量，线芯采用多股软铜芯，外部包裹耐油耐弯折的PVC护套，在设备往复运动的走线场景中，能承受上百万次的弯折而不会出现线芯断裂的问题。元件的整体外形尺寸紧凑，不会占用过多的安装空间，在空间局促的小型自动化设备内部也能灵活布置，比如3D打印机的Z轴原点定位、小型贴片机的进料位置检测、自动装配线的工件到位检测，都能选用这类元件完成检测需求。设计过程中特意将光路发射与接收模块完全封装在塑料壳体内部，能避免车间内的粉尘、切削液飞溅沾污光学镜片，导致检测灵敏度下降，壳体的接缝处做了密封处理，能适应多数工业车间的常规使用环境，不需要额外加装防护外壳。在选型匹配时，只要确认安装孔位的中心距、槽口宽度与输出信号类型，就能直接替换同规格的同类产品，不需要修改安装支架的结构或者控制程序，设备维护替换的成本很低。实际调试时，只要调整挡片伸入槽口的深度，保证挡片运动过程中能完全遮挡光路，同时不会与槽体内壁发生摩擦，就能获得稳定的检测信号，不需要做复杂的参数标定，对于现场调试的工程师来说十分友好。这类检测元件的响应频率能覆盖多数中低速运动场景的检测需求，不管是每分钟几十转的低速辊筒，还是每秒移动几百毫米的高速滑台，都能准确捕捉脉冲信号，不会出现信号丢失的问题。壳体的黑色材质能避免环境杂光对光学接收模块的干扰，即使在设备周边有照明光源或者焊接弧光的场景下，也能稳定输出信号，不会出现误触发的情况。出线端与壳体的连接位置做了应力释放结构，拉扯线缆时不会将线芯从内部电路板上扯脱，提升了元件的使用寿命，减少设备运行过程中的故障停机概率。
