这类微型直流齿轮传动马达,常被用在对安装空间有严格限制、同时需要低转速大扭矩输出的场景里,比如小型自动化执行机构、精密医疗采样设备、桌面级小型输送装置、智能家电的动力执行端,还有小型机器人关节的动力输出单元,很多时候设备整体留给动力单元的安装空间直径不超过四十毫米,轴向长度也控制在六十毫米以内,常规的直出轴直流电机转速动辄几千转,扭矩根本带不动实际负载,必须搭配齿轮减速结构把转速降下来,同时放大输出扭矩,才能匹配终端负载的运行需求。

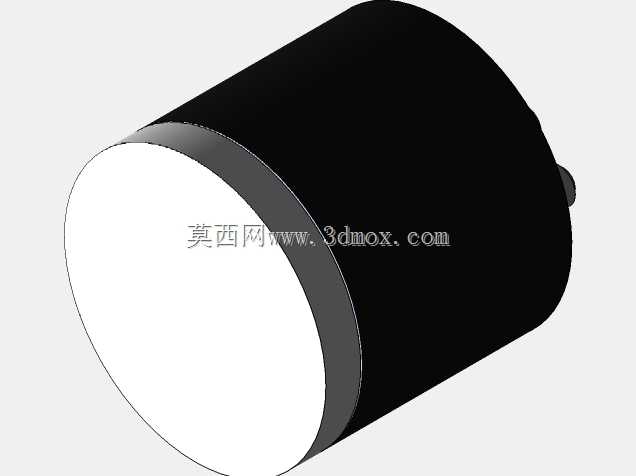

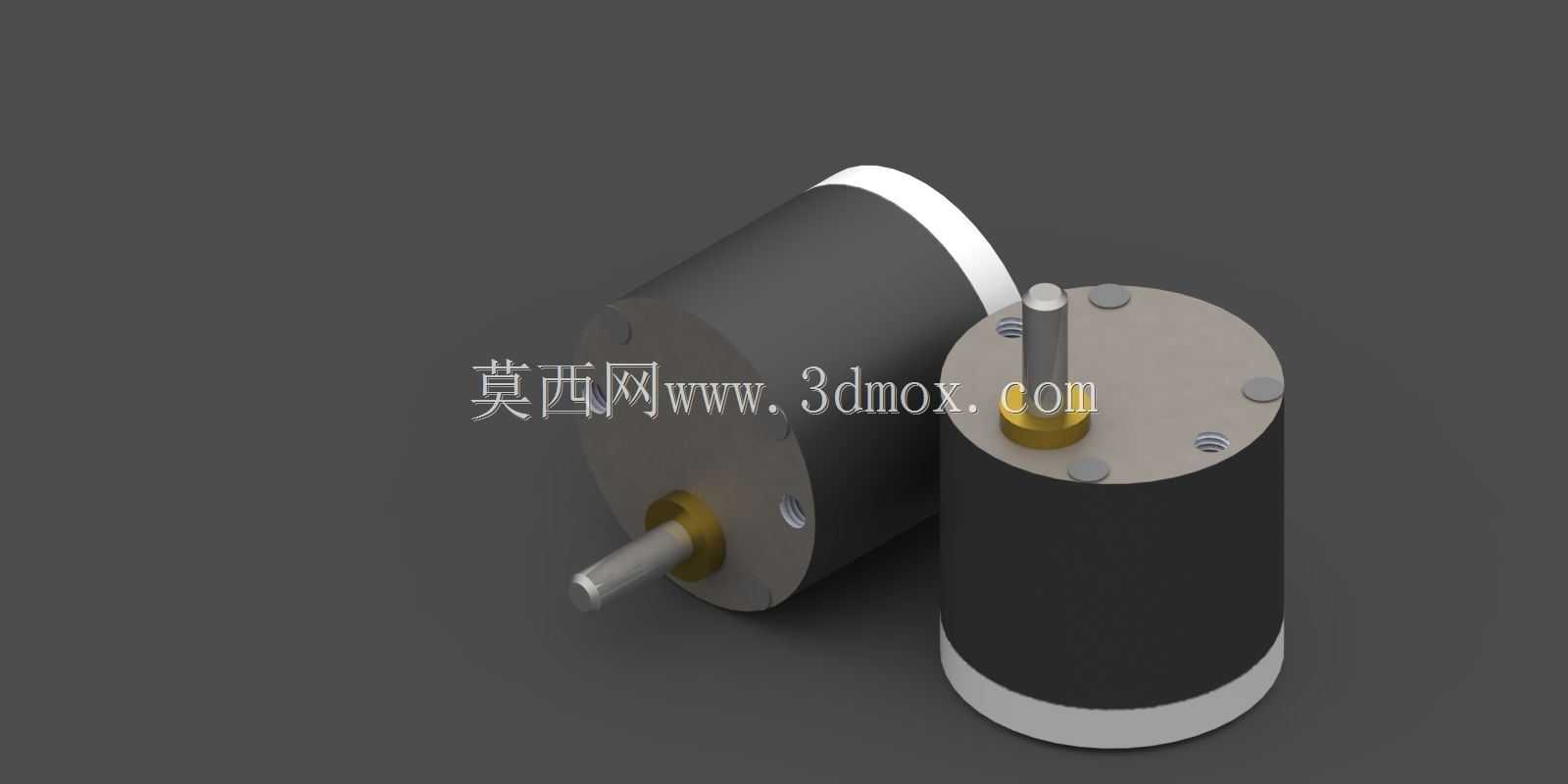

从结构设计逻辑来看,这类马达的设计核心是在极小的筒状壳体空间内,整合直流驱动单元与直齿齿轮减速组,同时保证输出轴的同轴度、齿轮啮合的侧隙控制在合理范围,还要兼顾壳体的装配便利性与运行时的散热能力。壳体采用两端端盖压紧的筒式结构,筒身一般用薄壁金属材质,既可以保证结构强度,也能通过金属壳体把电机运行产生的热量快速散出去,避免长时间运行时内部绕组温度过高影响寿命。两端的端盖通过止口与筒身定位,保证轴承安装孔的同轴度,输出轴端的端盖上预留了安装固定的螺丝孔位,方便用户直接把马达固定在设备安装板上,不需要额外设计复杂的固定支架。
齿轮传动部分采用直齿圆柱齿轮组,直齿齿轮的优势是加工难度低、装配时对轴向错位的容忍度更高,在微型尺寸下更容易保证啮合精度,不需要像斜齿轮那样额外承受轴向力,也省掉了推力轴承的安装空间,非常适合这类小尺寸减速结构。齿轮组的排布沿着电机轴向依次叠放,每一级齿轮都通过小轴固定在端盖的定位孔内,齿轮与轴之间搭配微型含油轴承,不需要额外添加润滑脂就能保证长时间低噪音运行,也避免了润滑脂溢出污染周边设备的问题。输出轴采用金属材质,轴端做了平面铣边处理,方便安装传动轮或者连接件时打紧顶丝,不会出现打滑空转的情况,输出轴与端盖之间搭配微型密封圈,既能阻挡外部粉尘进入齿轮箱内部,也能防止内部的润滑油脂渗漏。
实际选型安装的时候,首先要确认安装边界:这类马达的筒身外径一般在37毫米左右,不含输出轴的主体长度在50毫米上下,输出轴的伸出长度在10毫米左右,轴径常见为6毫米,端盖上的安装孔位分布在直径32毫米的圆周上,用M3的螺丝就能完成固定。安装时要注意输出轴的径向负载不能超过设计阈值,因为微型齿轮组的齿面承受力有限,如果径向负载过大,很容易出现断齿或者轴弯曲的问题,也不要在输出轴上施加过大的轴向冲击力,不然会把端盖内的轴承顶移位,导致齿轮啮合错位,出现运行噪音变大、传动效率下降的问题。
从功能特性来说,这类集成了齿轮减速的直流马达,相比普通直出轴直流电机,在相同的供电电压下,输出转速可以降到几百转甚至几十转,输出扭矩能提升几倍到几十倍,完全可以直接驱动小型负载,不需要用户额外设计减速机构,能大幅缩小设备的整体体积,减少设计和装配的工作量。而且直齿齿轮传动的传动效率比较高,空载电流小,在电池供电的便携设备里使用时,能有效延长设备的续航时间。设计这类结构的时候,还要注意电机本体与减速箱的连接定位,电机的输出轴与第一级减速齿轮的配合要紧密,不能出现松旷,不然正反转切换的时候会有明显的回差,影响需要正反转频繁切换的场景下的控制精度,比如小型阀门的开关控制、精密位移平台的驱动,对回差的要求一般控制在1度以内,这就需要在齿轮加工时控制齿厚公差,装配时调整齿轮的中心距,把啮合侧隙控制在合理范围,既不能因为侧隙太小导致运行卡滞,也不能因为侧隙太大导致回差超标。
另外,壳体两端的绝缘处理也很重要,因为筒身是金属材质,要避免内部绕组与壳体导通,出现漏电的问题,端盖与筒身之间可以加薄的绝缘垫片,或者在壳体内部做绝缘涂层处理,保证使用时的安全性。输出轴的材质一般选用不锈钢,避免长时间在潮湿环境下使用出现生锈的问题,影响传动的顺畅度。这类马达的供电电压常见为6V、12V、24V几个规格,用户可以根据自己设备的供电系统选择对应电压的型号,不需要额外搭配电压转换模块,进一步简化设备的电路设计。在实际设备调试的时候,要注意不要让马达长时间堵转,堵转时电流会急剧升高,很容易烧毁内部绕组,如果设备可能出现堵转的工况,要在电路里加过流保护装置,在电流超过阈值时自动切断供电,保护马达不被损坏。
