集成离心泵功能的梁式动力传动装置

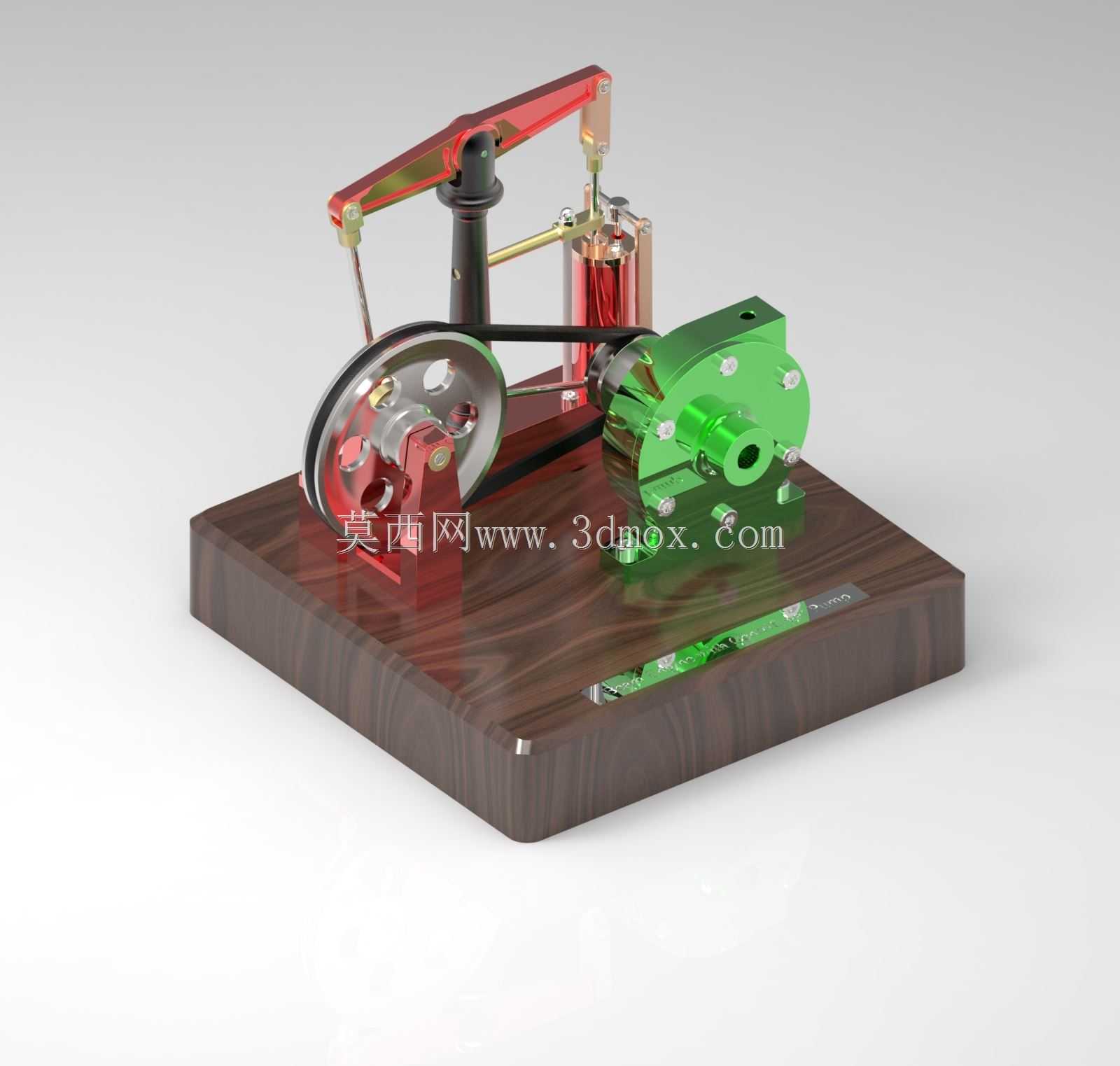

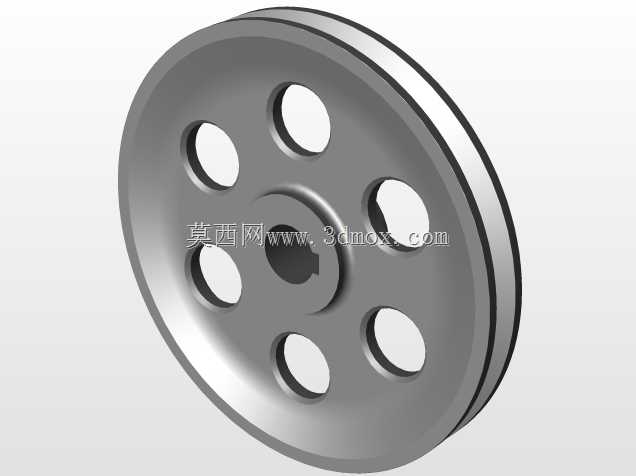

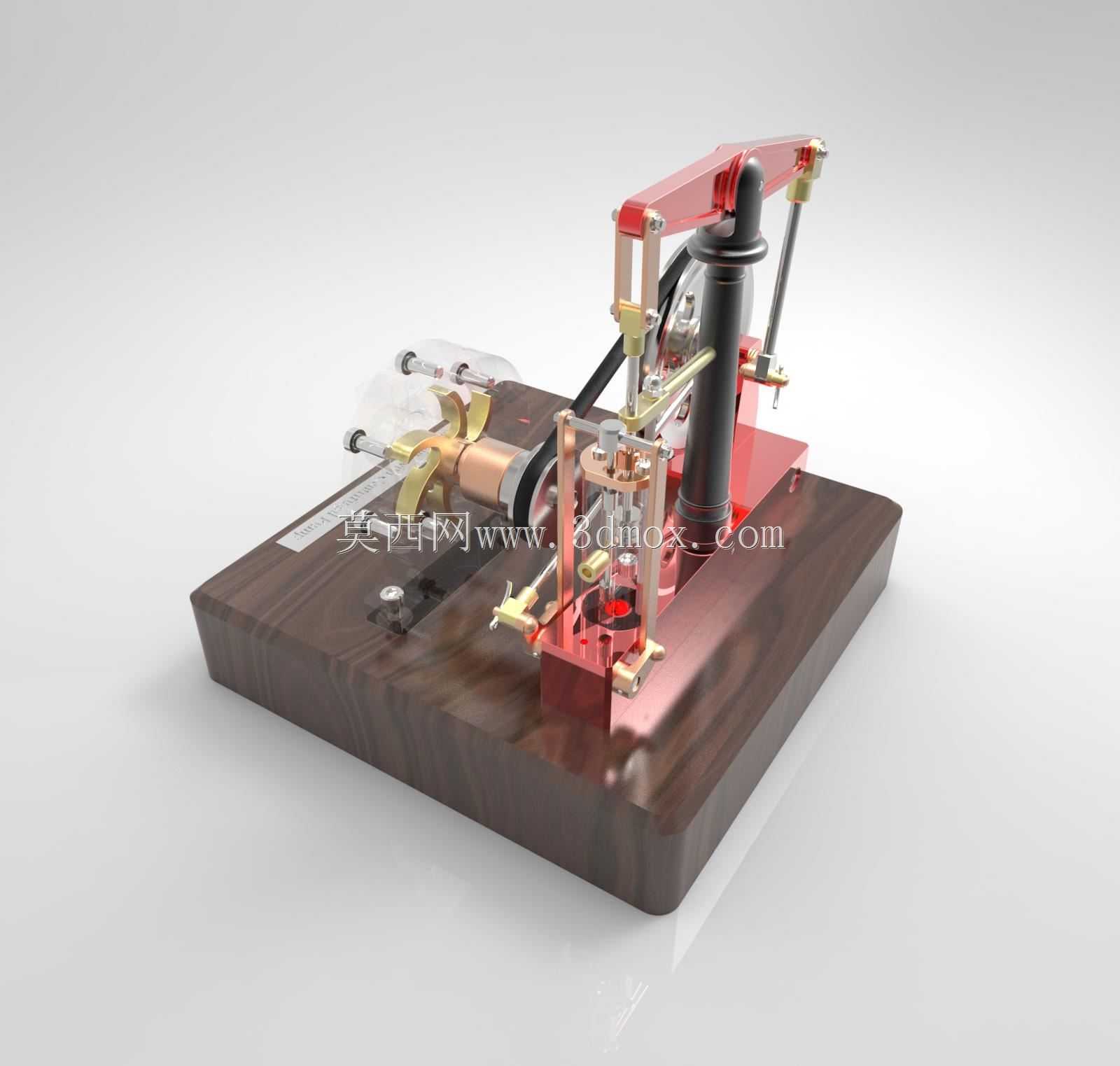

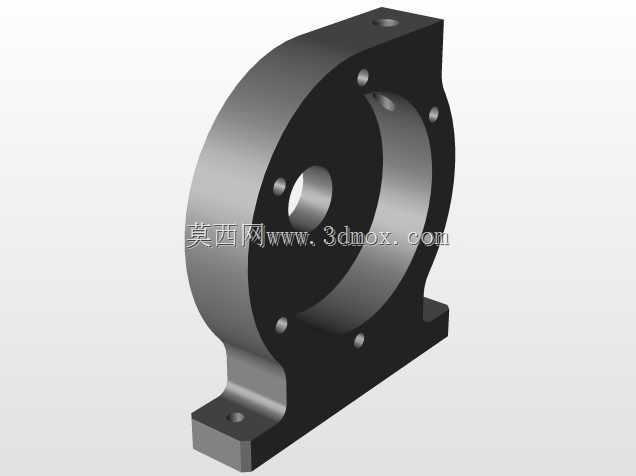

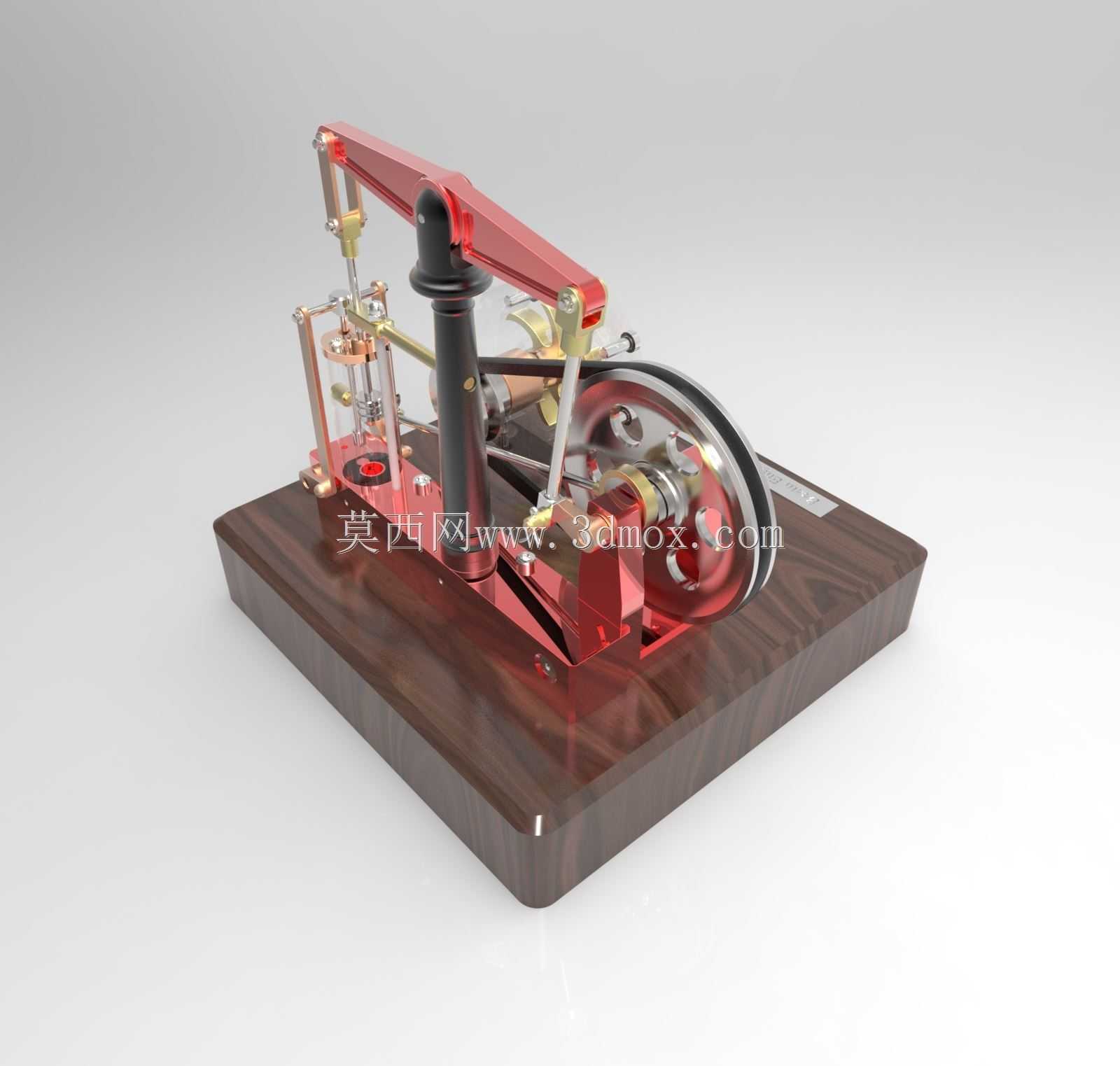

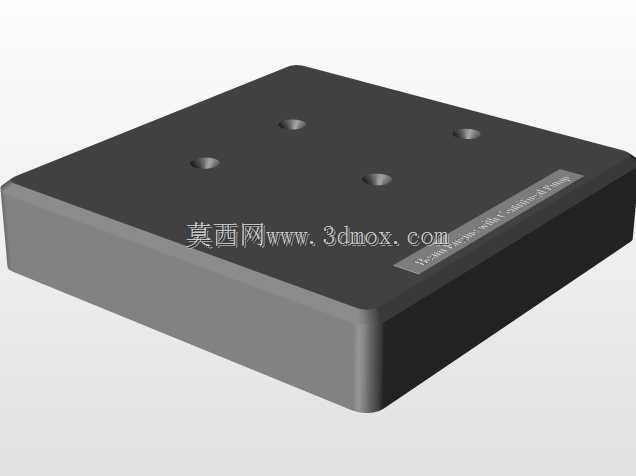

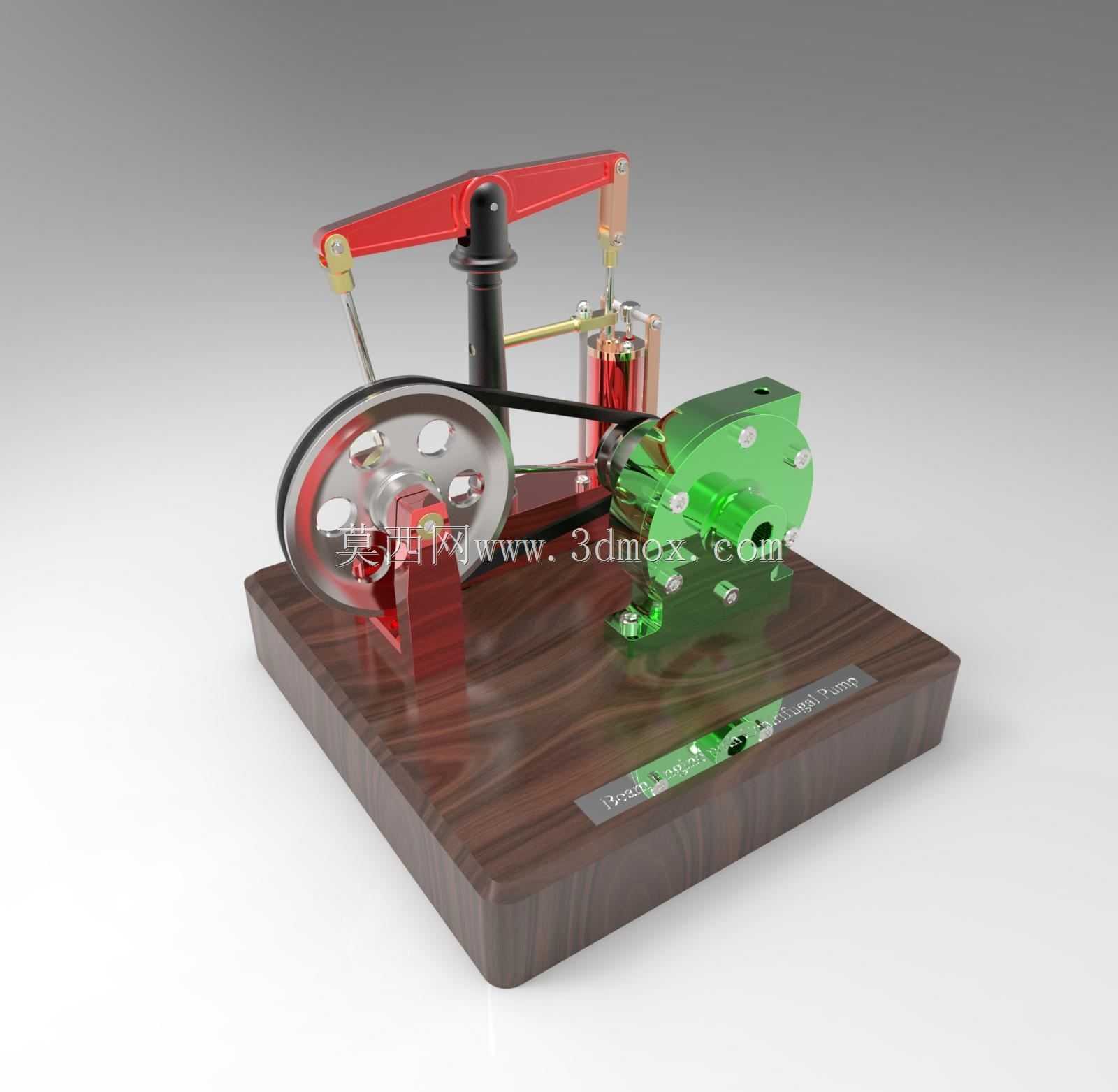

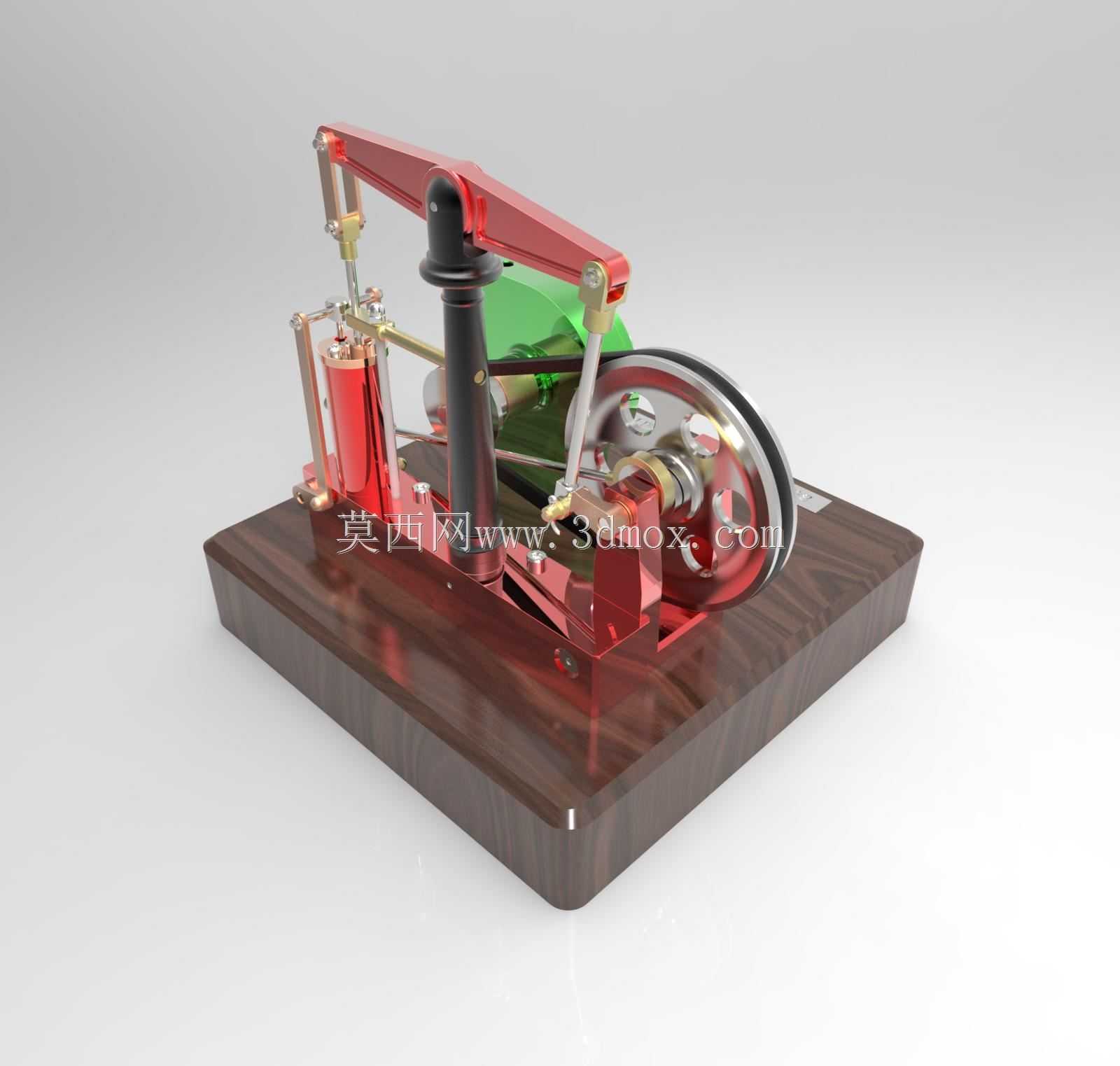

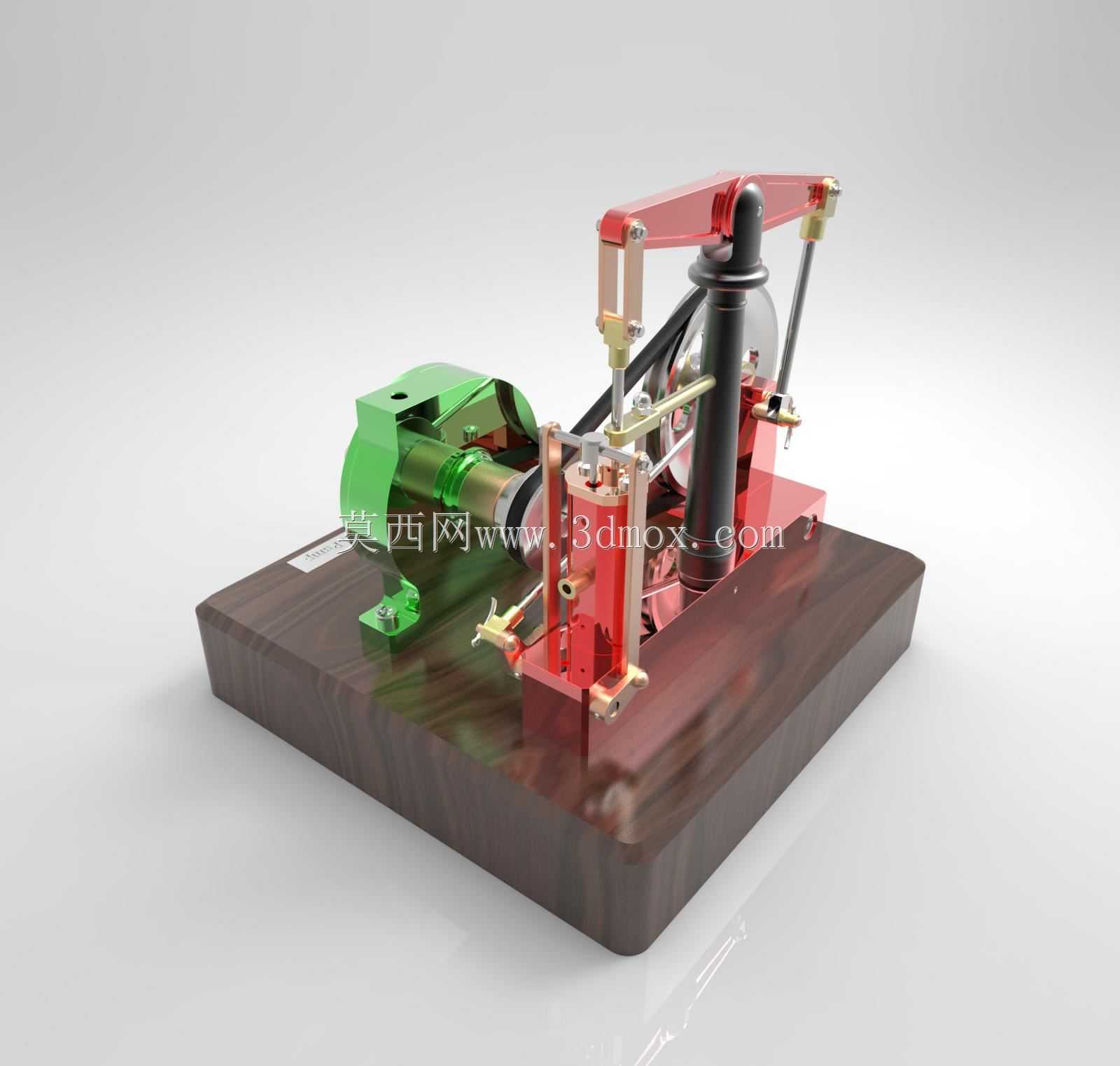

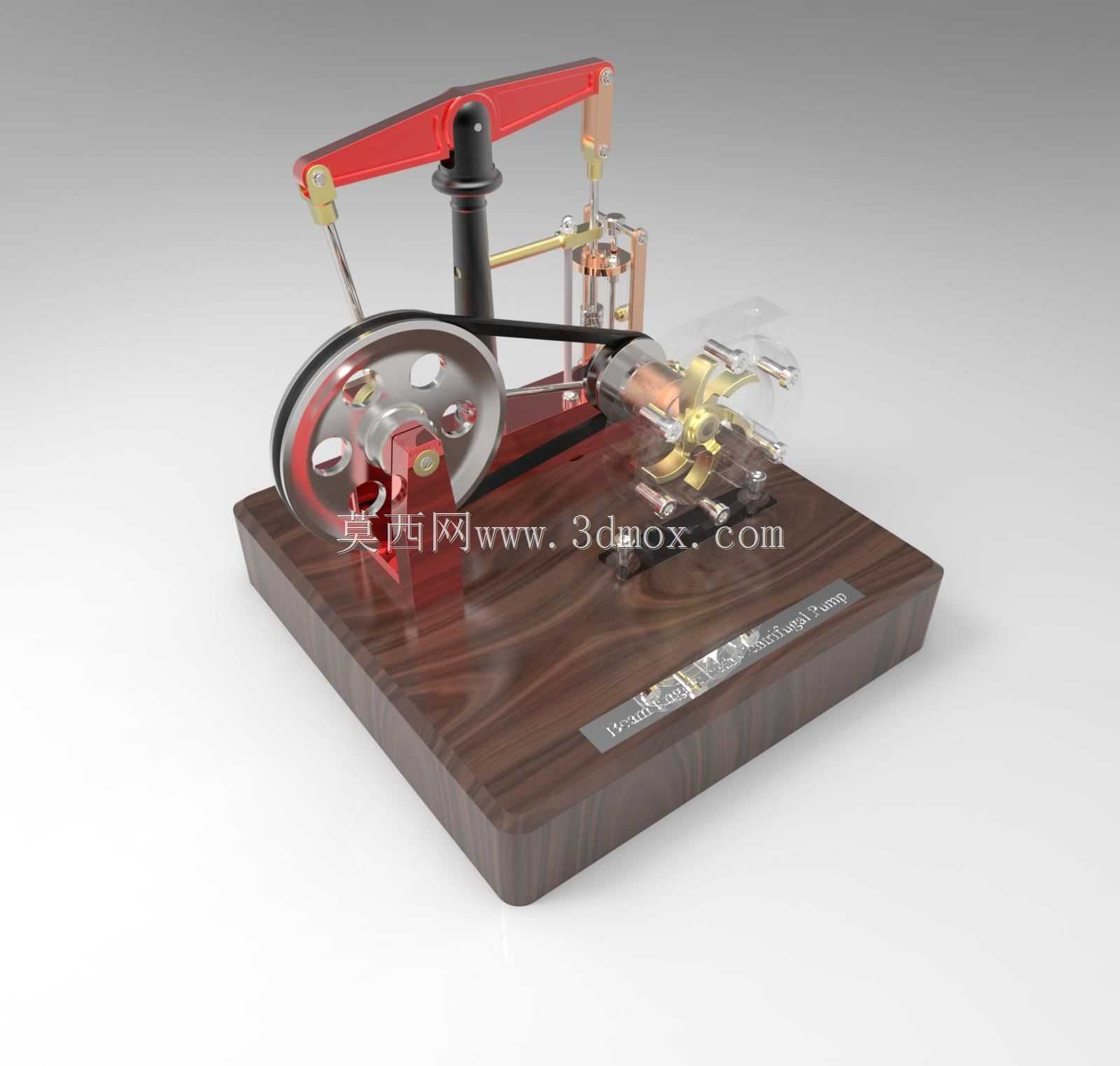

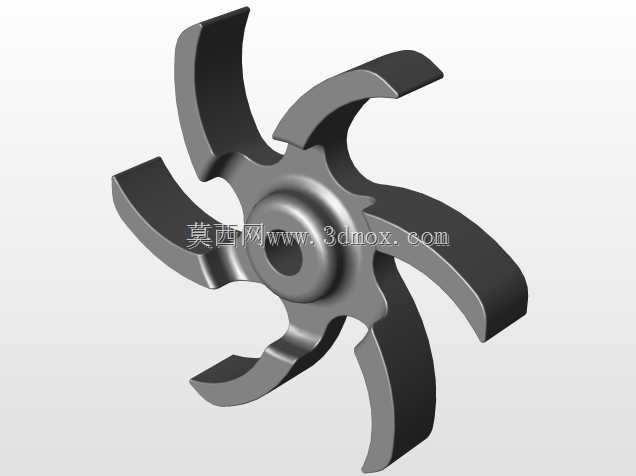

这款集成离心泵的梁式动力装置，主要面向小型流体输送配套、机械原理教学演示以及小型动力实验场景使用，可在无外接电力的场景下，通过燃料燃烧做功直接驱动离心泵完成流体输送作业，也可作为机械专业教学中讲解往复式动力转换、曲柄连杆传动、动力负载匹配的具象演示载体，帮助学习者直观理解热能到机械能、机械能到流体压力能的完整转换链路。装置核心采用梁式摆动的动力传输结构，通过横梁的往复摆动将活塞的直线往复运动转化为飞轮的旋转运动，飞轮输出端直接与离心泵的叶轮轴直连，省去了额外的传动连接部件，大幅降低了动力传输过程中的损耗，同时整套结构固定在一体化的实木基座上，基座预留了标准的安装定位孔位，可直接固定在实验台或配套设备机架上，无需额外制作安装支架。在功能设计上，这套装置兼顾了动力输出与流体输送的双重需求，动力端采用单缸往复式做功结构，横梁两端分别连接活塞推杆与飞轮曲柄，通过合理的杠杆比设置，降低了活塞运动的阻力，提升了动力输出的平顺性；离心泵端采用蜗壳式流道设计，叶轮与动力轴同轴安装，可在飞轮达到额定转速时稳定输出流体压力，满足小流量高扬程的流体输送需求，比如小型实验回路的水循环、小型药剂输送等场景都可适配。设计过程中重点考量了结构的可视化与易维护性，所有传动部件均采用外露式布局，既方便教学演示时观察各部件的运动轨迹，也便于日常的调试与部件更换，各运动副处都预留了润滑注油点位，可定期加注润滑脂降低磨损，延长装置的使用寿命。外形尺寸方面，整套装置的基座长度控制在300毫米级，宽度在200毫米左右，整体高度不超过250毫米，安装边界仅需预留350*250毫米的平整台面即可，离心泵的进出水口采用标准的小口径快接接口，可直接匹配常规的流体输送软管，无需额外加工转接头，动力端的燃料加注口、调节结构都设置在便于操作的侧面位置，调试操作时无需挪动装置即可完成参数调整。整套结构的运动部件做了动平衡校准，飞轮在运转过程中振动幅度极小，固定在基座上后不会出现移位或共振问题，既适合实验室长期固定使用，也可作为流动科普展示的便携演示装置使用。
