免螺丝组装小型安防监控摄像头外壳结构

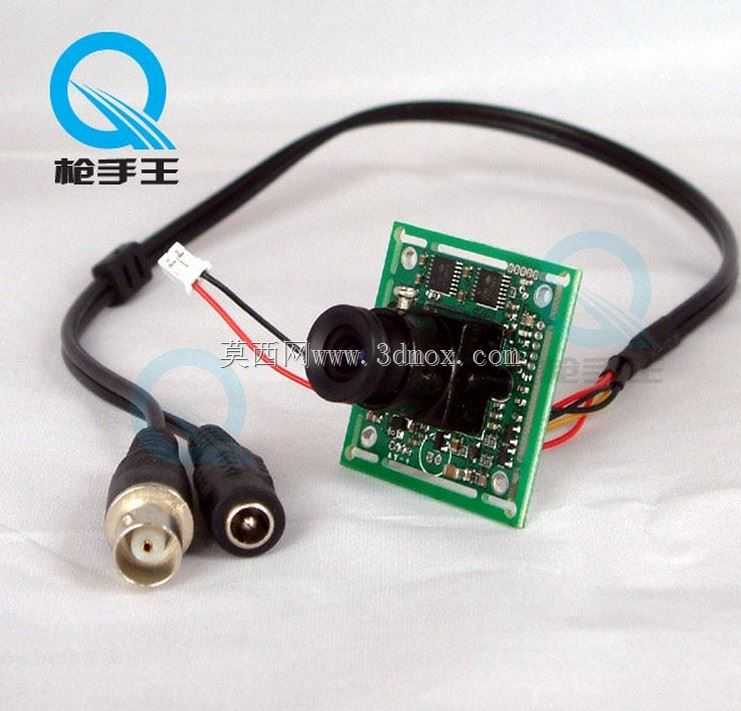

这款外壳结构专为适配PCB C4-1规格的小型CCTV安全摄像头模组设计，主要面向民用住宅室内安防、小型商铺点位监控、办公区域闭路电视布防等场景，可直接搭载常规尺寸的ccd成像模组完成组装，无需额外定制转接结构就能实现完整的摄像头防护与固定功能。

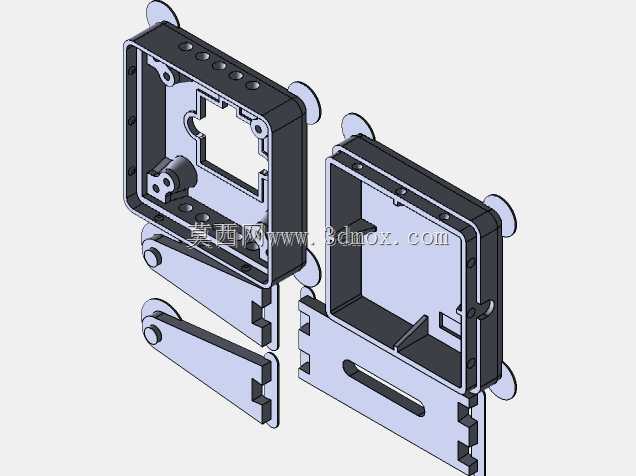

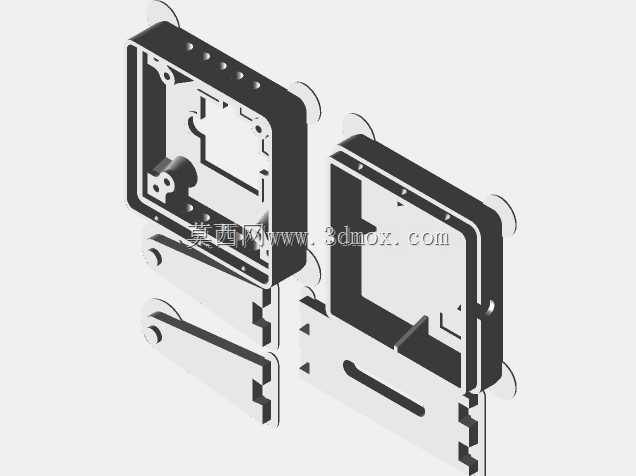

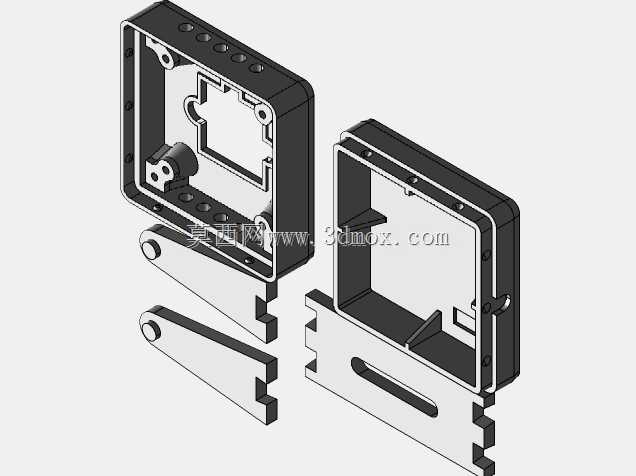

从实际使用需求出发，这款外壳的核心设计亮点是免螺丝卡扣式组装结构，摒弃了传统安防外壳依赖螺丝锁紧的装配逻辑，上下壳体通过预设的卡扣位实现紧密扣合，既降低了生产环节的锁付工序成本，也方便后期运维时快速拆开外壳调整镜头角度、检修内部成像模组，无需额外准备拆装工具就能完成设备维护。外壳前端预留了精准的镜头伸出位，可适配常规焦距的监控镜头，镜头安装位周边做了遮光挡边设计，能避免外壳内壁反光对成像画质造成干扰，保证监控画面的清晰度。外壳顶部预留了一排状态指示灯透光孔，可对应模组的电源、网络、工作状态指示灯，无需额外开孔就能让用户直观判断设备运行状态。

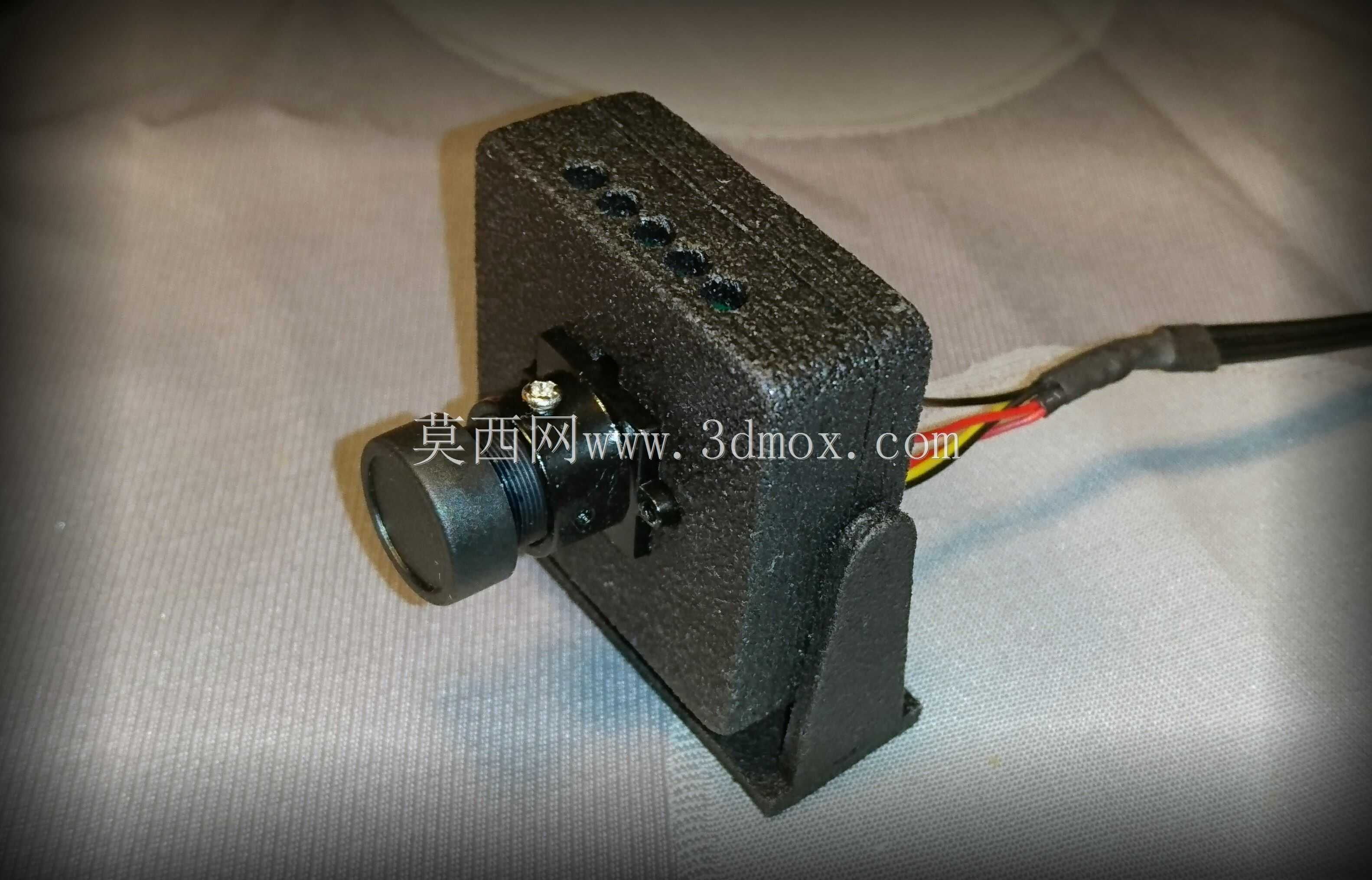

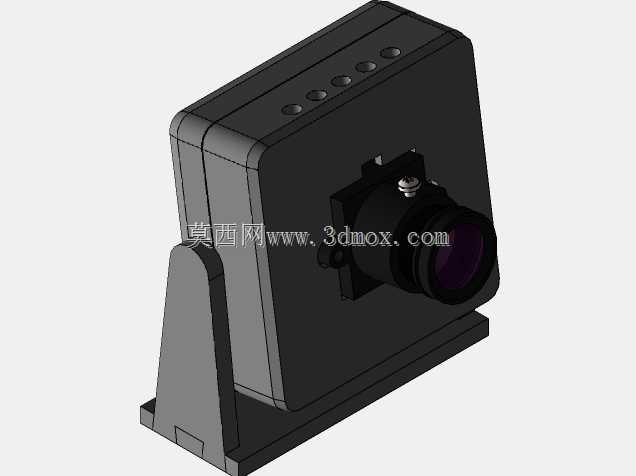

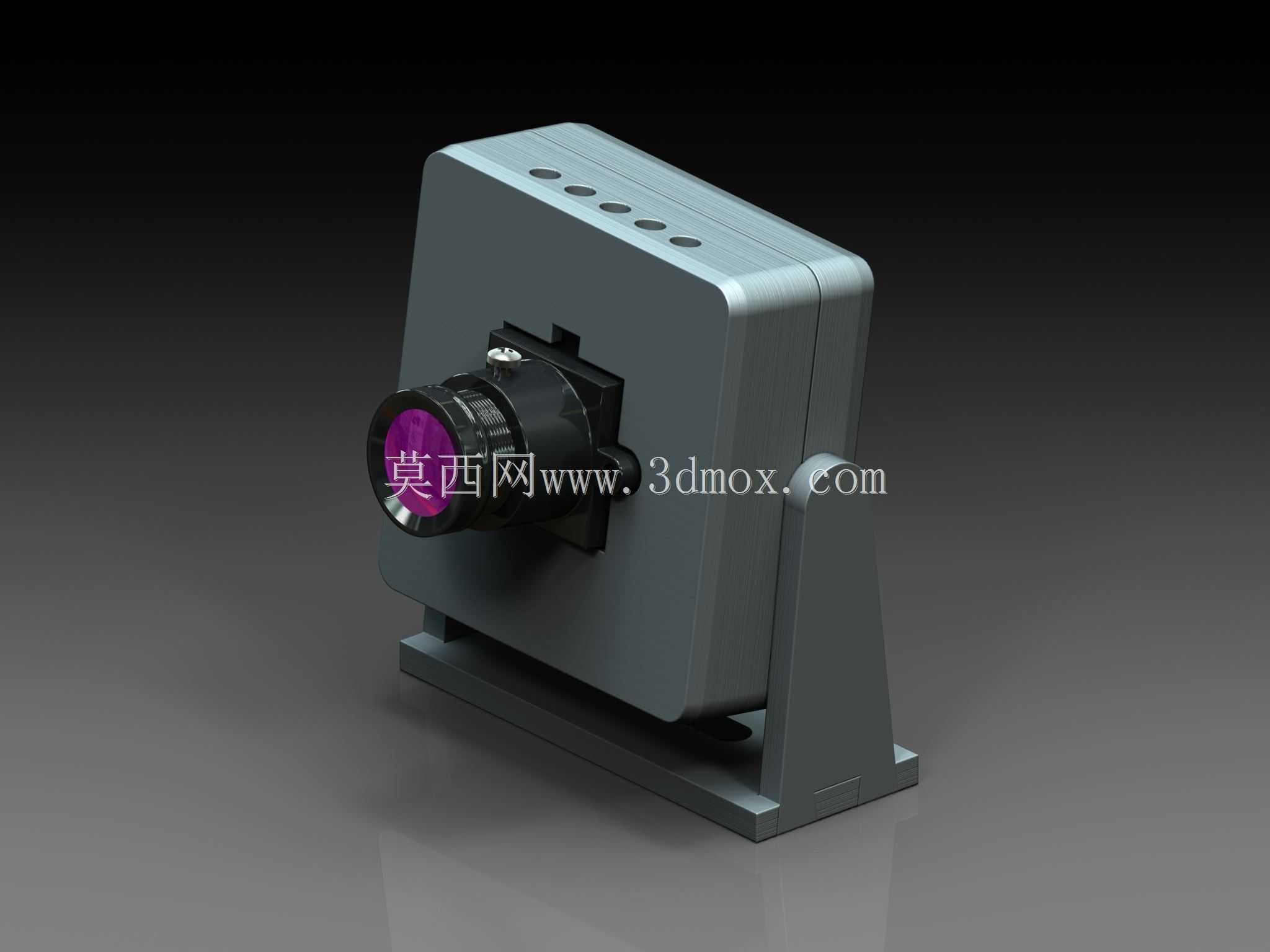

外形尺寸控制在38×38mm的方正规格，整体厚度适配常规监控PCB板的堆叠高度，不会出现模组装不下或者空间冗余过大导致的晃动问题，小巧的体积可以适配狭窄的安装点位，比如门框侧边、书架角落、吊顶边缘等位置，不会占用过多空间，也能降低设备的突兀感，更好融入安装环境。配套的L型一体式安装支架与壳体后端做了铰接结构，可实现大角度的俯仰调节，用户可以根据监控区域的实际需求灵活调整镜头朝向，支架底部预留了粘贴与螺丝固定两种安装位，既可以用强力胶直接粘贴在光滑墙面、柜体表面实现免打孔安装，也可以通过螺丝锁紧在墙面、支架上保证长期使用的稳固性，适配不同的安装场景需求。

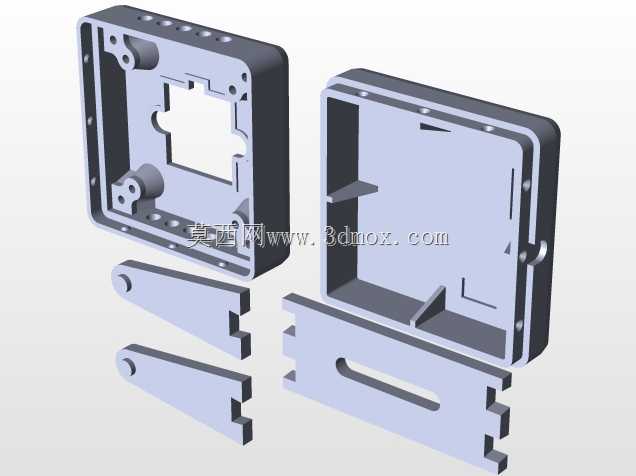

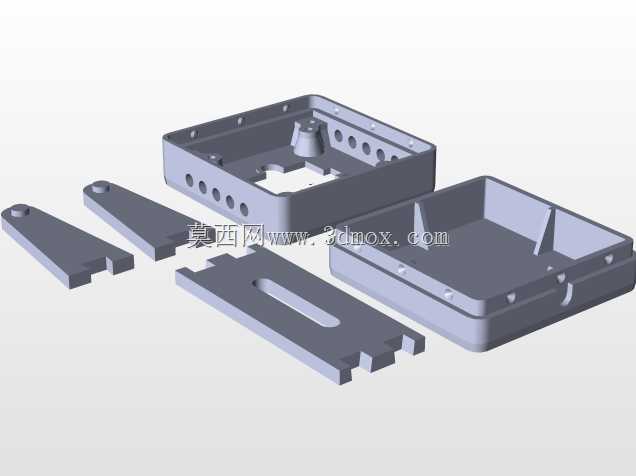

外壳整体做了圆角过渡处理，没有尖锐棱角，避免安装过程中划伤操作人员，壳体壁厚做了均匀化设计，既保证了足够的结构强度，日常轻微磕碰不会出现壳体开裂的问题，也不会因为壁厚过大导致整体重量超标，增加安装负载。壳体内部做了对应的PCB板定位卡槽，放入摄像头主板后可以直接卡紧固定，无需额外打胶或者锁螺丝就能避免主板在壳体内晃动移位，保证镜头位置的稳定性，长期使用也不会出现镜头偏移导致监控画面错位的问题。
