轴流泵水力结构三维设计方案

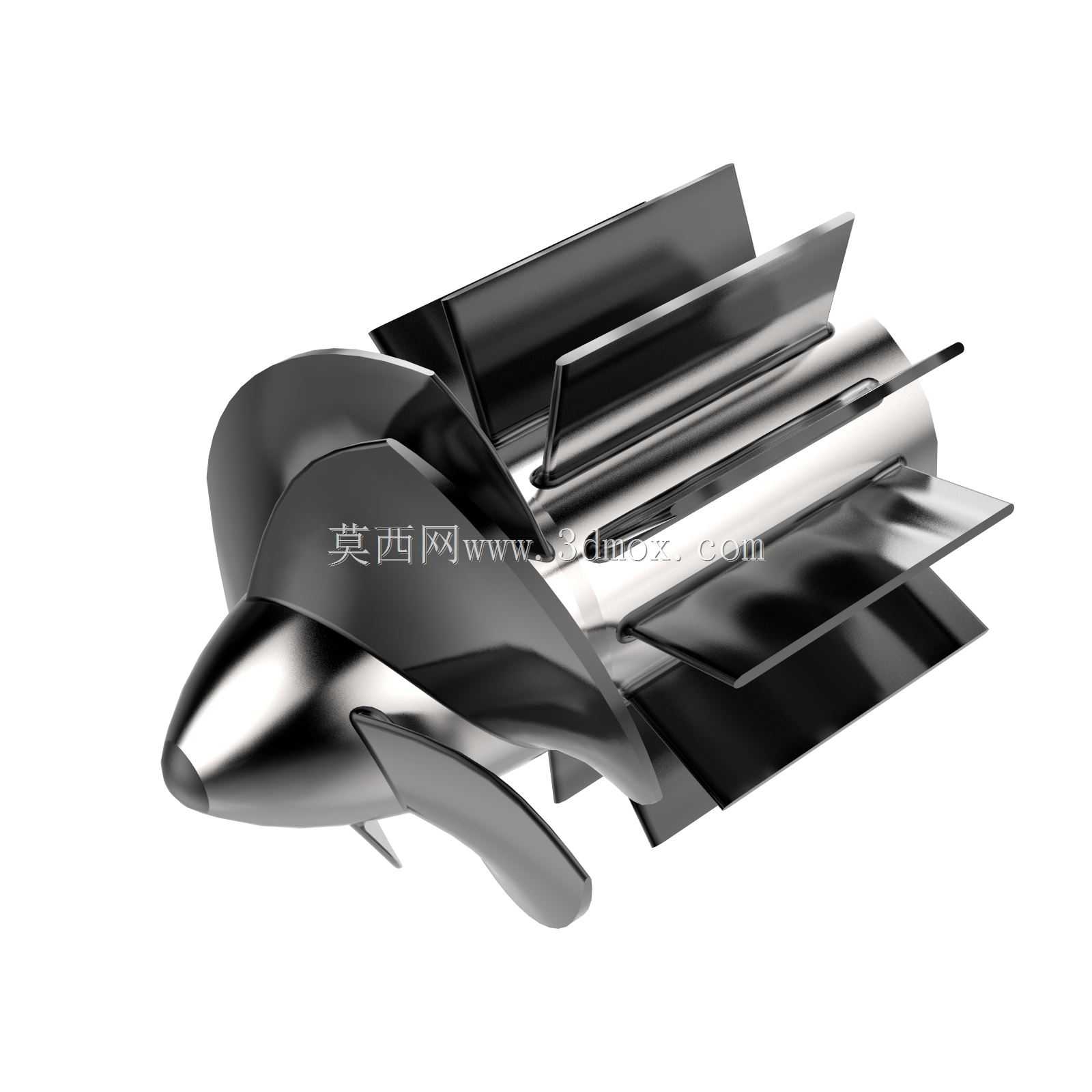

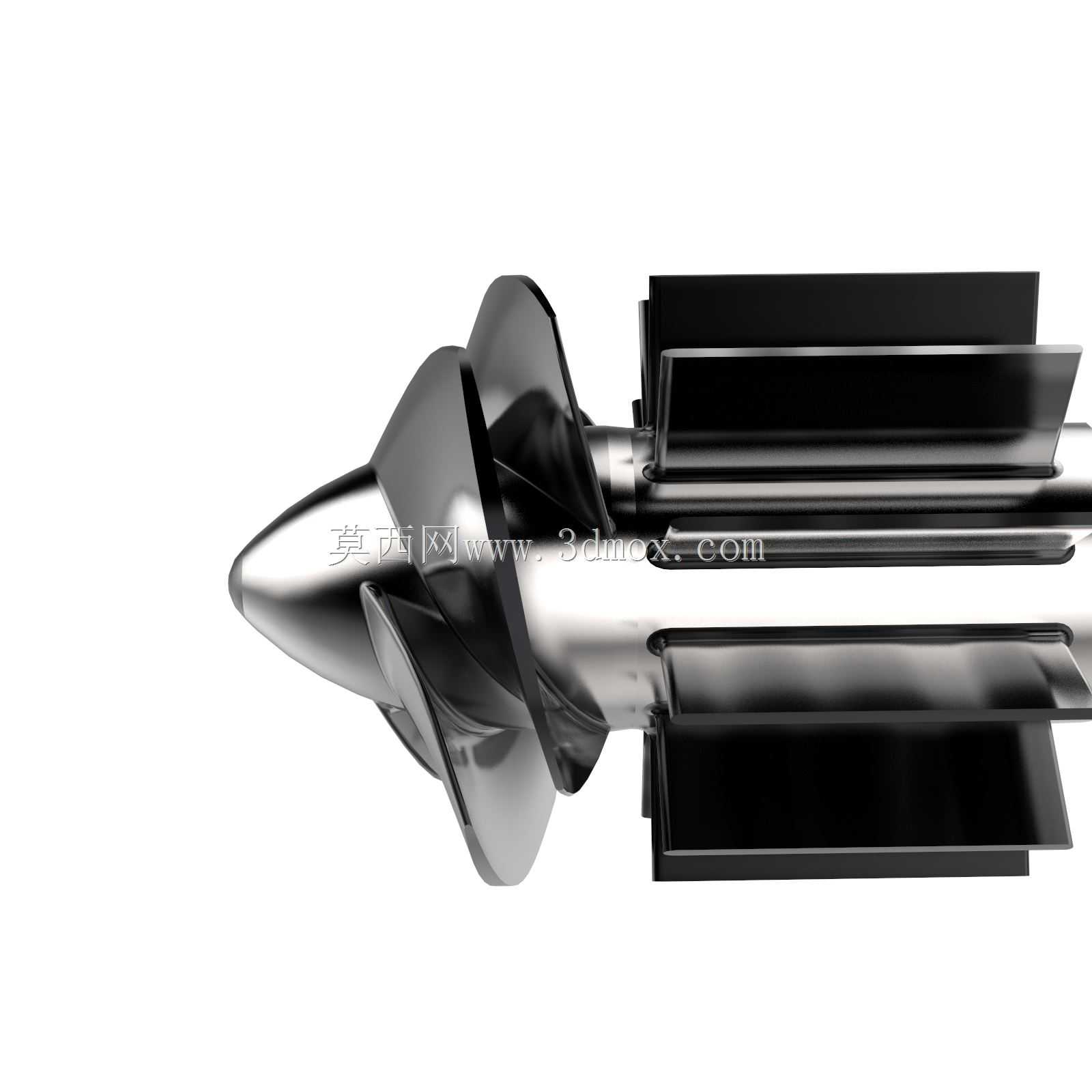

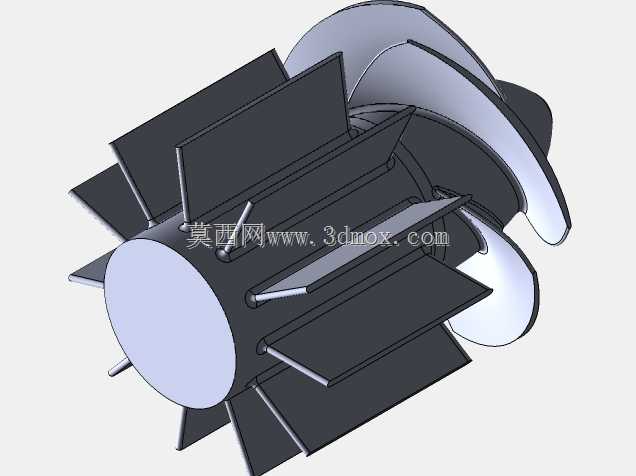

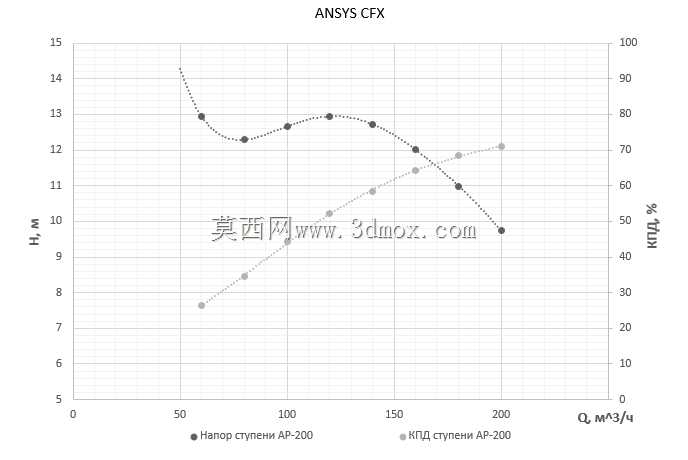

轴流泵作为大流量低扬程流体输送的核心设备，广泛应用于农田排灌、城市防洪排涝、大型水利枢纽调水、电厂循环水输送、化工流程大流量介质输送等场景，尤其适合需要短距离输送大量液态介质的工况，相比离心泵具备流量大、扬程适配低、单位输送量能耗更低的优势，在平原河网区域的水利调度、市政防汛体系中是不可或缺的核心动力设备。本次设计的轴流泵结构，核心围绕水力效率优化与安装适配性展开，首先针对叶轮区域做了专门的水力型线优化：叶轮叶片采用空间扭曲翼型设计，根据不同半径处的液流角匹配对应的叶片安装角，确保流体进入叶轮时无明显冲击损失，叶片前缘做了圆滑导圆处理，降低入口紊流扰动，叶顶与泵壳之间预留了合理的间隙，既避免运转过程中叶片与壳体刮蹭，又能将叶顶间隙泄漏损失控制在合理区间，叶轮轮毂采用流线型纺锤体结构，从入口端的圆滑导头逐步过渡到与导叶段衔接的等径段，减少轮毂区域的流动阻力。叶轮后侧配套的导叶组件采用空间导叶结构，能够将叶轮出口处带有旋转动能的液流逐步整理为轴向流动，将流体的旋转动能有效转化为压力能，进一步提升泵的整体运行效率，导叶的出口段做了等径直段设计，能够保证流体流出导叶后流动状态平稳，减少出口段的水力损失。在安装边界设计上，整体结构采用轴向直筒式布局，泵体外壳为等径圆柱结构，安装时可直接嵌入预制的混凝土流道或者金属管路中，轴向安装尺寸紧凑，径向尺寸与同规格管路通径匹配，不需要额外做变径过渡，降低现场安装的施工难度。叶轮与传动轴的连接采用锥面配合加键传动的结构，能够传递大扭矩的同时保证对中精度，避免运转过程中出现振动。整体结构的过流部件表面均做了光滑过渡处理，没有突兀的凸起或者直角转折，尽可能降低流动过程中的沿程阻力，同时结构上充分考虑了检修维护的便利性，叶轮段与导叶段、进出口段均采用法兰连接结构，需要检修时可快速拆解更换易损部件，不需要整体吊装泵体，大幅降低后期运维的工作量。在实际运行场景中，该结构的轴流泵可适配清水或者轻度污水的输送需求，叶轮的翼型设计兼顾了效率与抗汽蚀性能，在大流量工况下运行时汽蚀余量更低，能够有效延长叶轮的使用寿命，避免长期运行后叶片出现汽蚀剥蚀影响运行效率。
