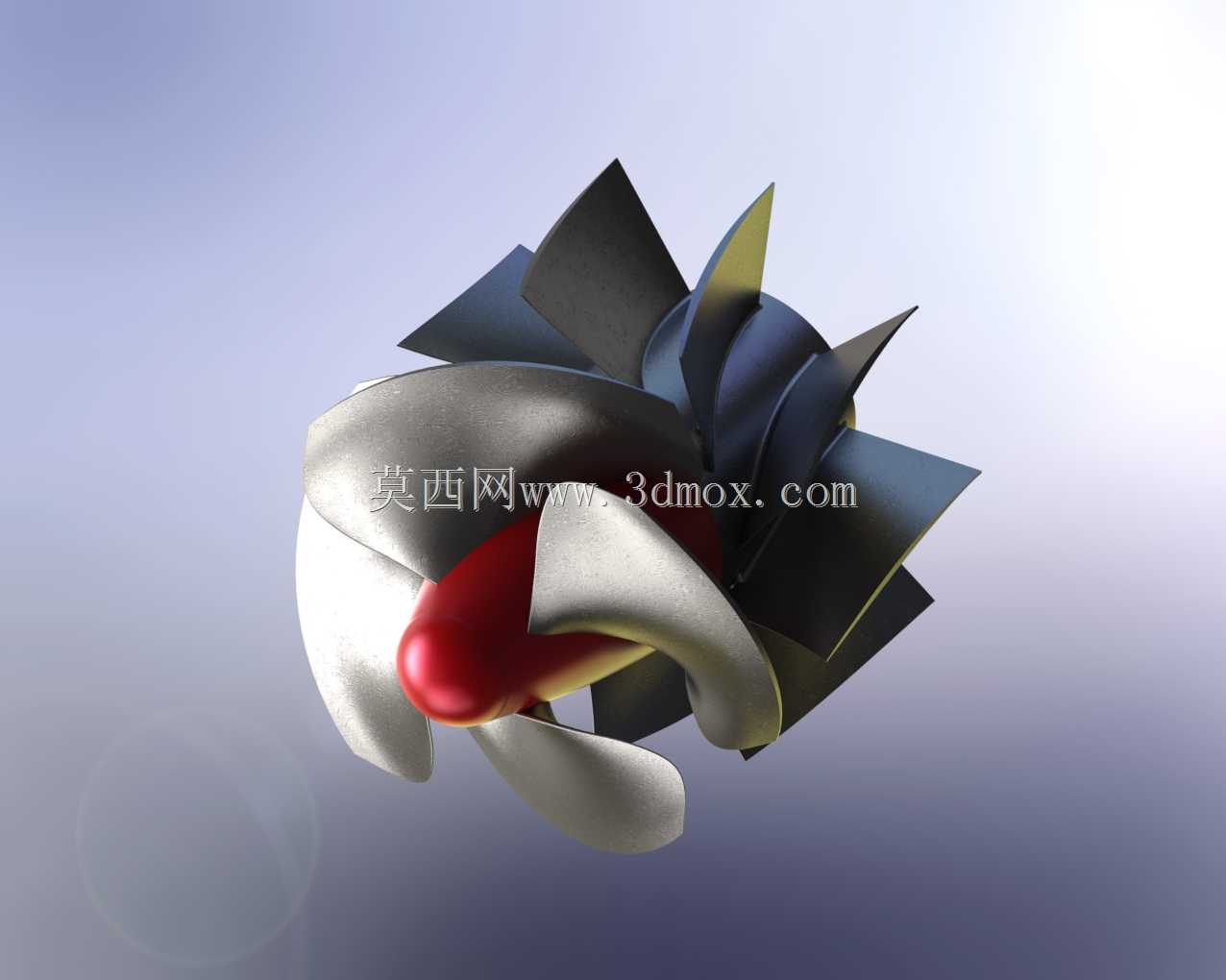

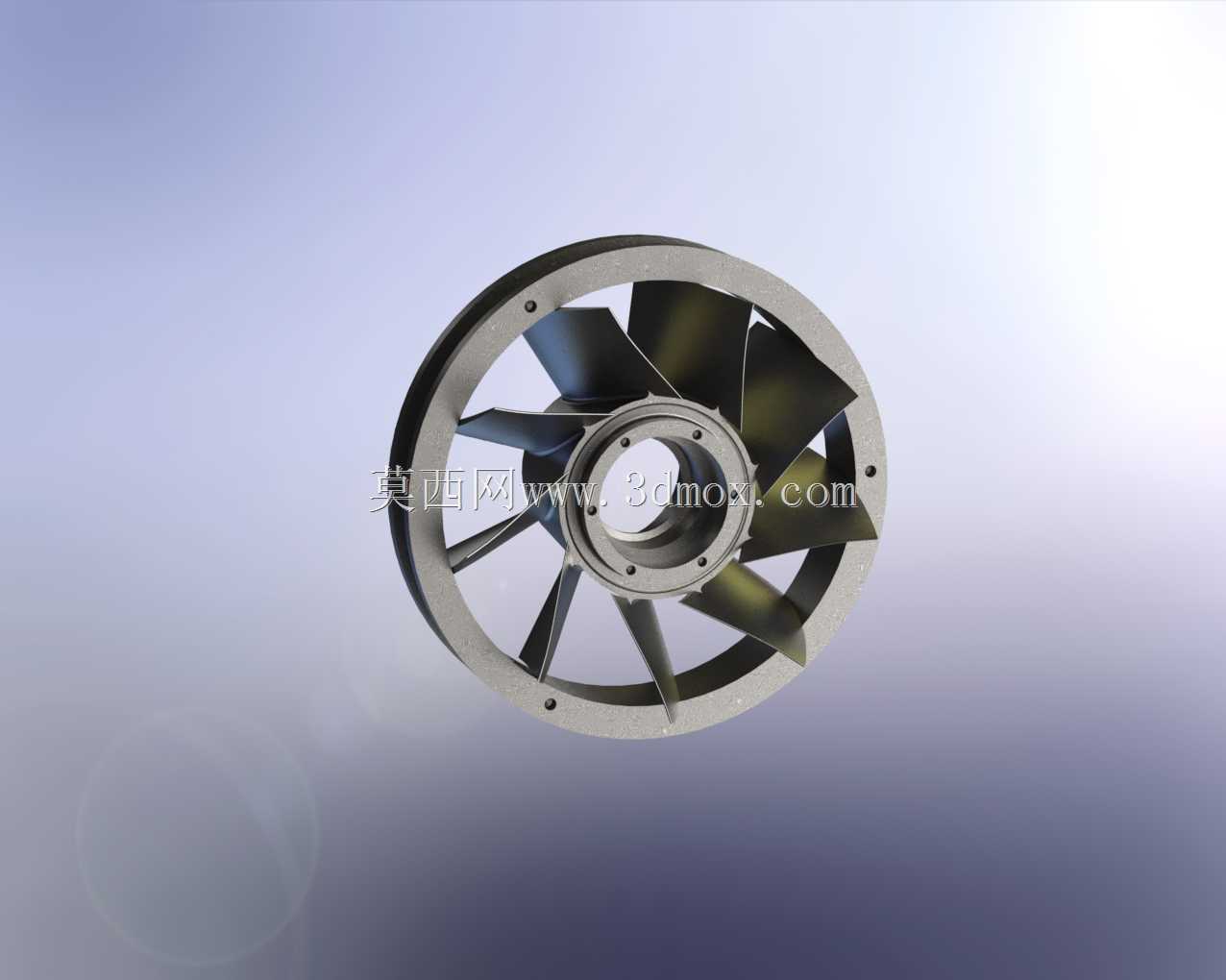

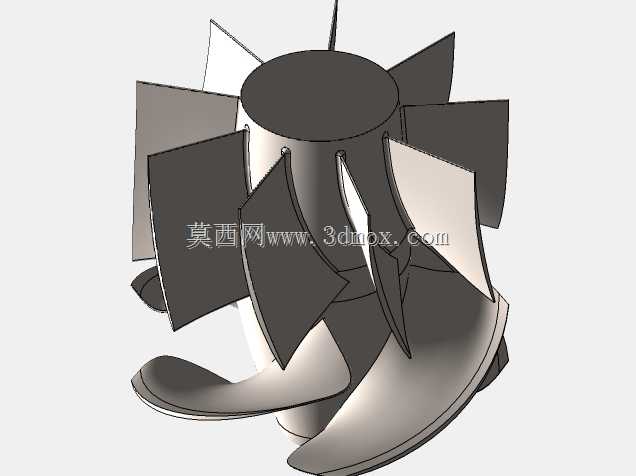

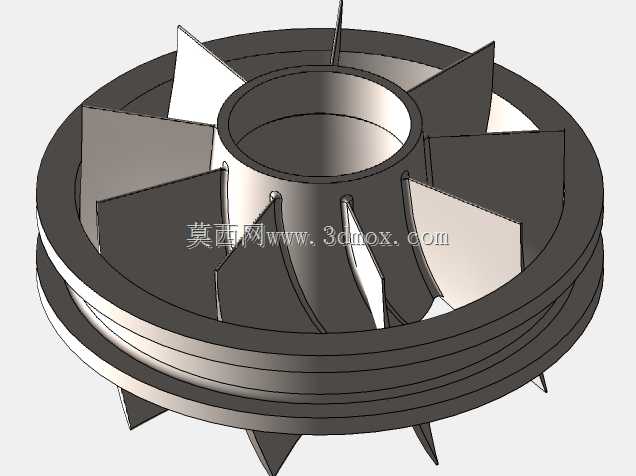

苏联设计复原轴流泵叶轮结构

轴流泵作为大流量低扬程工况的核心流体输送设备，在农田排灌、城市防洪排涝、电厂循环水输送、大型水利枢纽调水等场景中承担着不可替代的作用，其核心做功部件叶轮的设计直接决定整泵的水力效率、汽蚀性能与运行稳定性。这款复原的苏联时期轴流泵叶轮，采用了轴流泵典型的开式叶轮结构，轮毂与叶片的衔接过渡做了圆滑的流线处理，能有效减少流体在轮毂表面的附面层分离损失，降低叶道内的涡流产生概率。从结构设计来看，该叶轮的叶片采用空间扭曲翼型，不同半径处的翼型安装角沿径向呈梯度变化，匹配轴流泵内流体沿轴向流动时不同半径位置的圆周速度差异，保证流体从叶轮进口到出口的流动过程中，各流层的能量传递均匀，避免因翼型冲角不匹配导致的脱流、水力损失增大问题。叶片前缘做了小圆头修型，可降低来流冲击损失，提升叶轮在变工况运行时的适应能力，后缘则采用薄边收尾，减少尾迹涡流的影响范围，降低泵组运行时的流体诱导振动。轮毂部分采用纺锤形流线造型，从进口端的圆滑导头逐步过渡到叶片安装段的等直径段，再到出口端的收敛段，引导流体平顺进入叶道，同时为叶片提供足够的安装支撑刚度，避免叶片在高速旋转时因流体作用力产生过大的形变，影响叶顶间隙的均匀性。在实际安装适配层面，该叶轮的轮毂直径与叶轮外径的比值符合低扬程轴流泵的常规设计区间，适配对应口径的轴流泵泵体，安装时需保证叶轮与泵壳之间的叶顶间隙控制在合理范围，间隙过大会导致叶顶泄漏量增大，降低容积效率，间隙过小则可能因轴系跳动、热膨胀等问题出现叶片与泵壳的刮擦，损坏过流部件。叶轮与泵轴的连接采用常规的轮毂键连接结构，传递扭矩的同时保证叶轮的轴向定位精度，安装时需校核叶轮的静平衡与动平衡精度，避免高速旋转时产生过大的离心振动，影响轴承与轴封的使用寿命。从水力设计思路来看，这款叶轮的翼型选型偏向于大流量工况的适配，叶片的安放角整体偏平缓，适合在扬程较低、流量较大的工况点长期稳定运行，在农田大面积提水灌溉、汛期城市管网强排等需要持续大流量输水的场景中，这类结构的叶轮能保持较高的运行效率，降低单位输水量的能耗。叶片的数量采用轴流泵常用的多叶片配置，在保证过流能力的同时，能提升叶轮出口流场的均匀度，为后续导叶的能量回收提供更好的入流条件，减少导叶段的水力损失。在实际运维过程中，这类扭曲叶片的叶轮如果出现局部汽蚀损伤或者磨损，可根据翼型的原始型线进行补焊修型，修型后需重新做平衡校验，保证修复后的叶轮水力性能不出现明显衰减。叶轮进口端的导头部分除了引导流体，还能在一定程度上改善叶轮进口的流态，减少进口预旋，提升泵的汽蚀余量，降低泵组发生汽蚀的风险，尤其在取水口水位变化较大的场景中，更好的汽蚀性能能保证泵组在较低水位下仍能稳定运行，避免因汽蚀导致的叶片剥蚀、振动噪声增大等问题。
