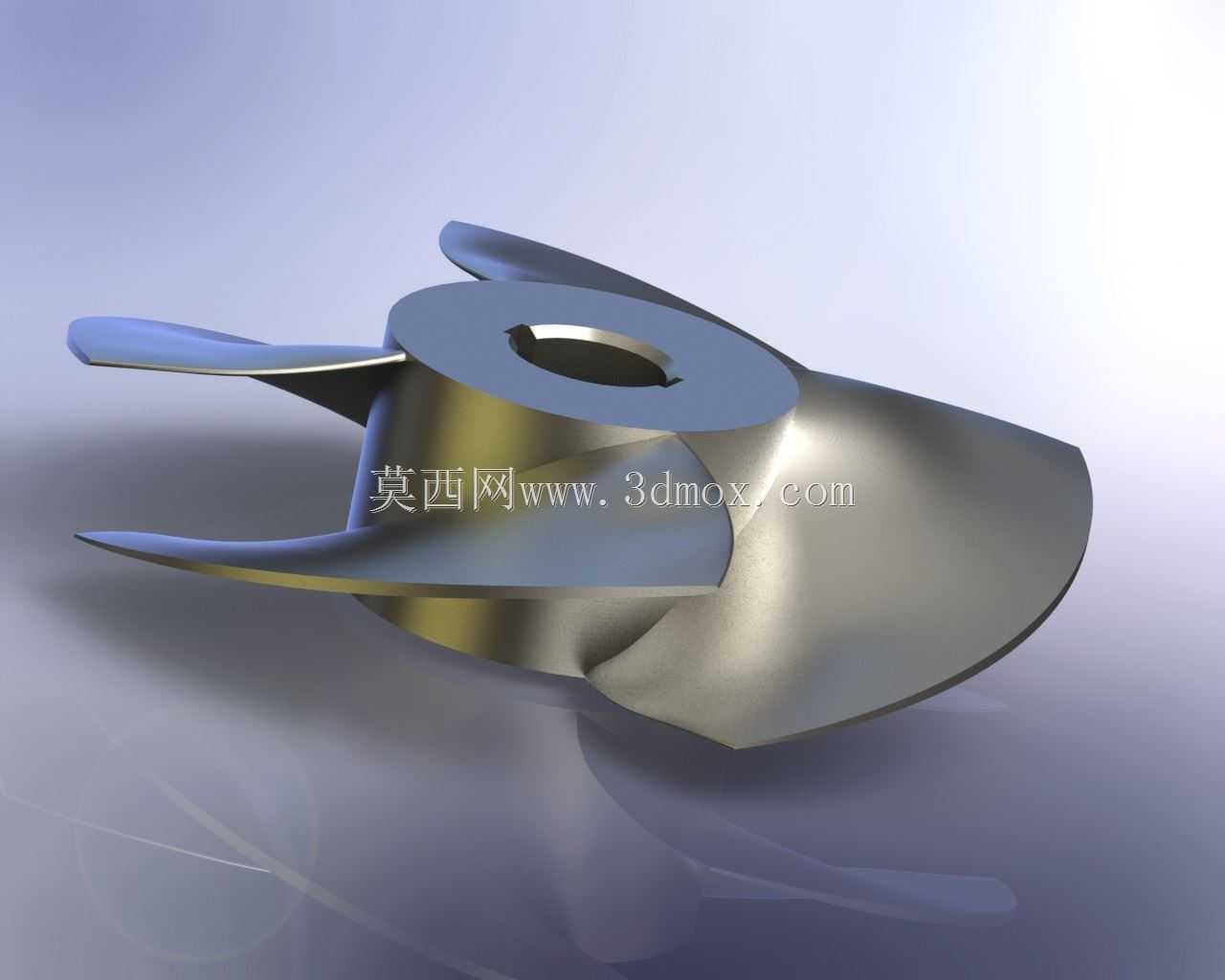

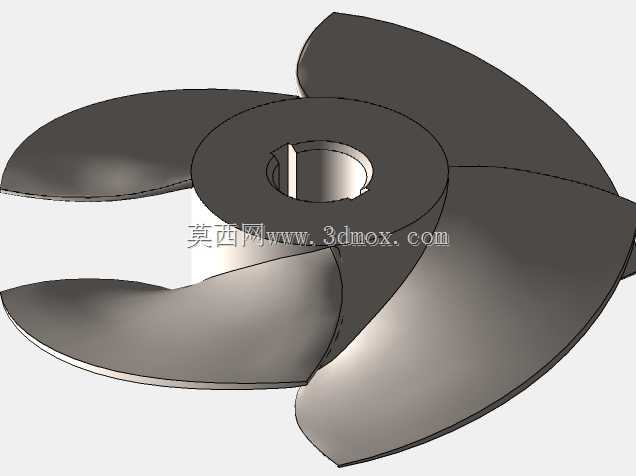

轴流泵水力转轮转子结构三维造型

该转子作为轴流泵的核心做功部件，直接决定整泵的水力效率与运行稳定性，在大流量低扬程的输水场景中承担着将原动机机械能转化为水流压能与动能的核心作用，常见于农田排灌、城市防洪排涝、大型循环水系统、跨流域调水泵站等工况，这类场景普遍要求泵组具备大流量输送能力，同时对运行振动、汽蚀余量有严格控制指标，转子的水力设计与结构合理性直接影响整套泵组的服役寿命与能耗水平。从结构设计逻辑来看，该转子采用带导流帽的整体式叶轮结构，前端的流线型导流帽可在水流进入叶轮流道前完成预整流，避免进水侧产生涡流与偏流，降低叶轮入口的水力损失，同时减少杂物缠绕叶轮轮毂的概率，适配开式取水口的复杂进水条件。叶片采用空间扭曲翼型设计，不同半径位置的翼型安装角沿径向渐变，匹配轴流泵内流体沿轴向流动的运动规律，保证叶片各截面的入流角与来流方向契合，减少翼型表面的流动分离，降低水力损失与汽蚀发生概率，叶片型线的曲率过渡经过水力优化，在保证做功能力的同时控制叶片表面的压力梯度，避免局部低压区过早产生汽蚀。轮毂部分采用锥度过渡结构，从进水侧到出水侧直径平缓变化，既保证与主轴连接的结构强度，又能适配流道的通流截面变化，减少轮毂区域的水力阻塞，轮毂中心设置与泵轴配合的通孔，配合键槽结构传递扭矩，安装时需保证转子与泵轴的同轴度控制在合理公差范围内，避免运行时产生偏心振动。从安装边界来看，该转子装入泵体后，叶片外缘与泵壳内壁的间隙需控制在合理区间，间隙过大会导致叶顶泄漏量增大，降低泵的容积效率，间隙过小则容易在运行中因轴系挠度、热膨胀等因素发生叶片擦碰壳体的故障，因此建模时已预留合理的间隙设计基准，同时转子的轴向定位尺寸需匹配泵轴的轴肩定位结构，保证叶轮出口与导叶体入口的对中精度，让水流从叶轮流出后能平顺进入导叶结构回收环量，进一步提升整泵效率。在实际选型适配过程中，该转子的水力性能需匹配特定的转速与流量扬程区间，不同比转速的轴流泵对应不同的叶片翼型与轮毂比设计，该结构的轮毂比适配中等比转速的轴流泵工况，兼顾大过流能力与结构强度，叶片的厚度分布从根部到外缘逐渐减薄，根部厚度较大以承受水流作用产生的弯矩与扭矩，外缘厚度较薄以减少叶顶的水力损失，同时叶片与轮毂的连接位置采用大圆角过渡，减少应力集中，避免长期交变载荷作用下出现结构疲劳裂纹。在建模过程中，需严格保证叶片翼型的型面精度，每个截面的翼型坐标、安装角、弦长都需符合水力设计的参数要求，曲面构建时需保证G2连续过渡，避免出现局部凸起、凹陷等型面缺陷，否则会在实际运行中扰乱流场，产生局部涡流，不仅降低效率还会诱发振动噪声。导流帽与轮毂的连接采用光滑曲面过渡，不存在台阶或突变结构，保证进水侧流道的平顺性，转子整体做动平衡设计基准，建模时预留动平衡去重的结构位置，保证高速旋转时的质量分布均匀，降低轴系的动载荷，延长轴承与密封件的使用寿命。对于结构设计从业者而言，该转子的建模过程可参考水力设计的木模图展开，通过多个径向截面的翼型曲线放样生成叶片曲面，再与轮毂、导流帽进行布尔合并，过程中需重点校验叶片与轮毂的相贯线过渡质量，避免出现尖角或应力集中区域，同时需考虑铸造或加工的工艺可行性，叶片的拔模角度、壁厚均匀性都需符合加工工艺要求，避免后续生产中出现铸造缺陷或加工难度过大的问题。在设备选型阶段，技术人员可通过该三维模型完成转子与泵壳、导叶、泵轴的虚拟装配校验，检查各部件的配合间隙、安装干涉情况，提前发现结构设计中的匹配问题，减少物理样机的试错成本，同时可基于该模型开展流场仿真分析，校验不同工况下的水力性能、压力分布、汽蚀特性，为后续的结构优化与性能迭代提供基础模型支撑。
