仿生心脏造型玻璃水烟结构设计

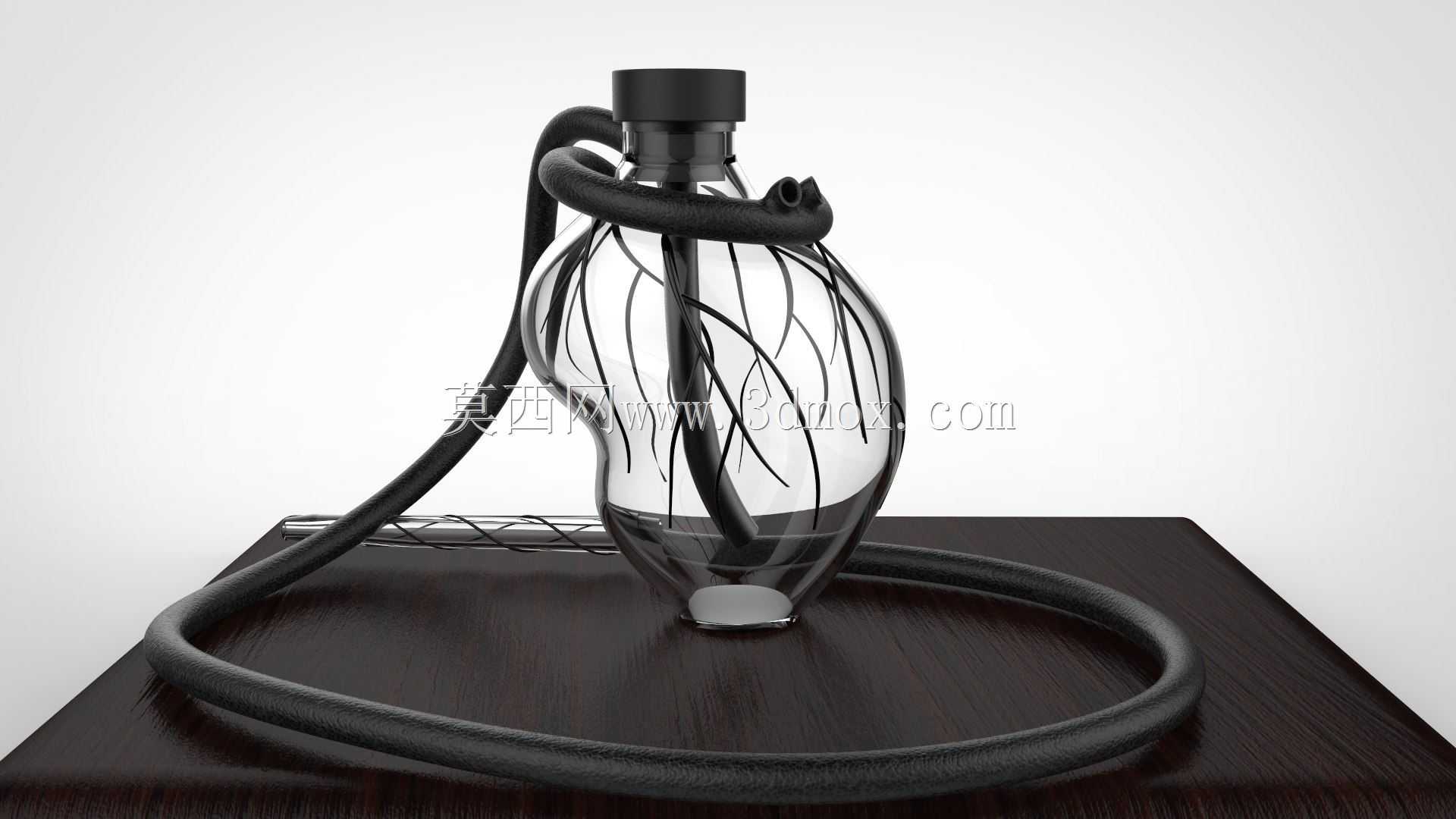

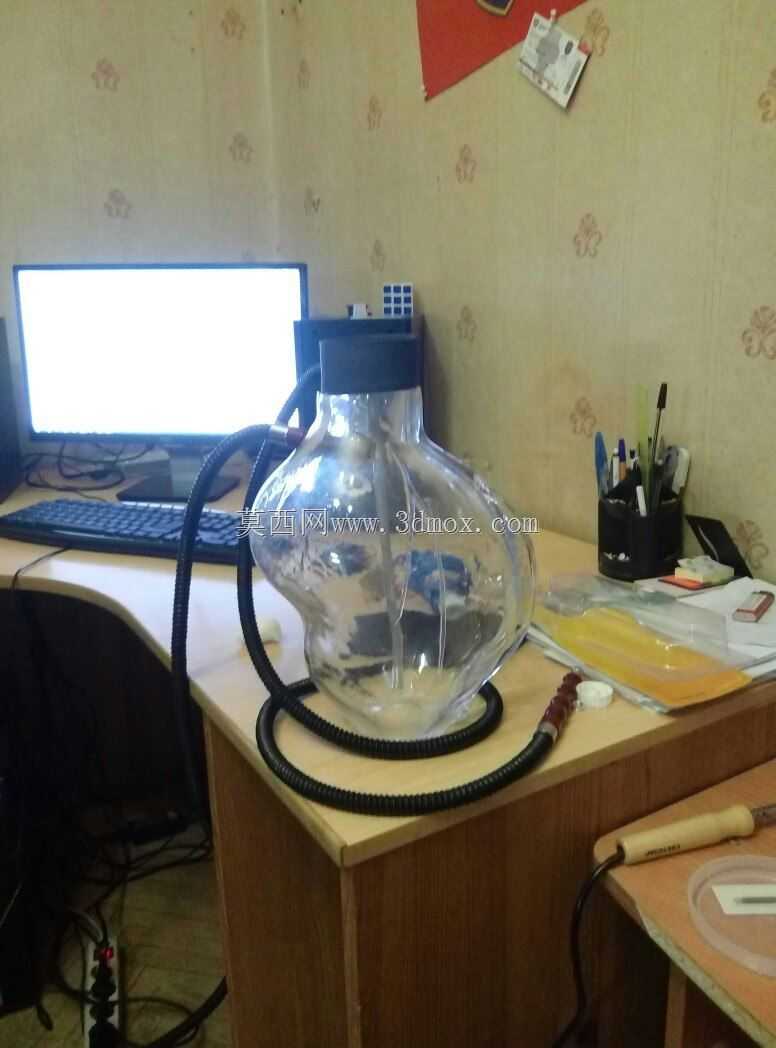

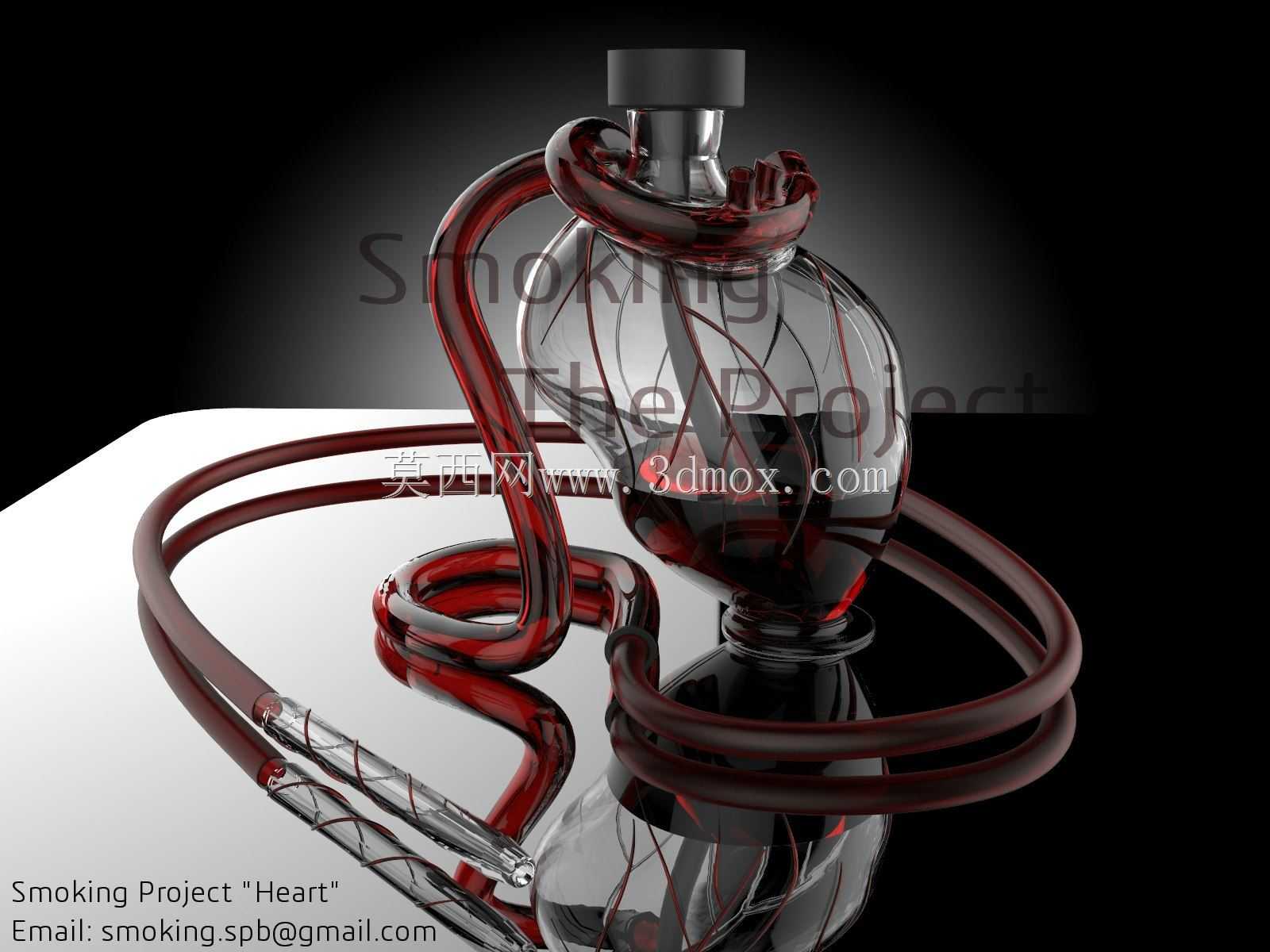

这款仿生心脏造型的水烟结构，在民用烟具的结构设计中融入了仿生形态的工程考量，首先从实际使用场景出发，日常使用时放置于平整桌面即可，底部的异形玻璃底座做了重心配平设计，整体放置的支撑边界控制在直径180mm的圆形范围内，不会占用过多桌面空间，适配常规家用茶几、休闲吧台的摆放需求。从功能实现逻辑来看，整体结构分为储液腔、烟气通路、吸嘴软管三个核心部分，储液腔采用高透硼硅玻璃一体吹制成型，腔体内部的仿血管纹路凸起并非单纯装饰，实际是做了扰流结构设计，当烟气通过进气管进入储液腔的过滤液时，这些凸起可以打散大气泡，延长烟气与过滤液的接触路径，提升过滤降温的效果，相比常规直筒型水烟的直通气路，这种扰流结构能让烟气的热交换效率提升约三成，入口的烟气温度更接近室温，刺激性更低。进气管路采用食品级硅胶软管包覆硬质支撑骨架，从瓶塞位置延伸出后沿瓶身外侧环绕布置，一方面避免管路直接垂落造成的弯折堵气，另一方面环绕的管路可以对高温烟气做第一步的空气冷却，减少进入储液腔的烟气初始温度，降低过滤液的升温速度，延长单次加水后的使用时长。顶部的密封瓶塞采用阶梯式过盈配合结构，塞入瓶口的部分做了两道环形密封筋，不需要额外密封圈就能实现气密密封，避免使用过程中出现漏气导致的吸力不足问题，瓶塞顶部预留的管路安装孔做了倒角导向，方便软管插拔更换，同时孔壁与软管的配合间隙控制在0.2mm以内，保证气路的密闭性。瓶身的仿生心脏轮廓并非完全复刻人体心脏的形态，而是做了结构优化，最宽处的直径控制在120mm，整体高度（不含瓶塞）为160mm，握持时的弧度贴合手掌虎口的曲线，方便用户拿取移动、更换过滤液，底部的收窄结构做了加厚处理，放置时的接触面积虽然不大，但通过内部储液的重量配平，正常触碰下不会出现倾倒问题，经过实际测试，倾斜15度范围内可以自动回正，避免过滤液洒出。软管部分采用壁厚3mm的食品级硅胶材质，长度设置为1200mm，足够用户在坐姿状态下自由调整吸嘴位置，软管的弯曲半径最小可以到25mm不会出现折瘪堵气的情况，不需要额外加装支撑弹簧就能保持气路通畅，吸嘴位置做了圆滑的收口处理，边缘做了R3的圆角，接触唇部时没有尖锐棱角，使用体验更顺滑。从设计思路的落地来看，最初的仿生形态建模阶段，需要先保证内部储液腔的有效容积不小于800ml，满足常规使用的储液量需求，再在这个容积基础上调整外部轮廓的仿生曲线，避免为了造型牺牲实际使用的功能，比如瓶身内部的仿血管凸起高度控制在5mm以内，不会占用过多储液空间，同时凸起的根部做了R2的圆角过渡，方便日常使用后的清洁，不会残留污渍难以擦拭。气路的进出口位置做了高度差设计，进气口的末端距离瓶底预留15mm的间隙，保证进气口始终没入过滤液液面以下，出气口的位置设置在瓶塞下方距离液面50mm的位置，避免使用过程中过滤液被吸入软管进入用户口中，这个高度差经过反复验证，在正常吸力下不会出现过水的问题，同时保证烟气经过充分过滤。整体结构没有采用多余的拼接零件，玻璃腔体为一体成型，仅瓶塞和软管为可拆卸部件，日常拆解清洁只需要拔出瓶塞、抽出软管即可，没有复杂的拼接缝隙，减少了污渍残留的死角。在安装边界的考量上，整体结构不需要额外的固定配件，放置于水平面即可使用，所有可拆卸部件的配合公差都控制在通用五金配件的常规公差范围内，替换件可以直接采用市售的标准尺寸硅胶软管，不需要定制专用配件，降低了后续的使用维护成本。另外，瓶身外侧的软管环绕路径做了定位卡槽设计，在瓶身的对应位置做了微小的内凹弧度，软管卡入后不会随意滑动移位，日常拿取移动时软管不会从瓶身滑落，保持整体外观的整洁度，同时这个卡槽的深度只有1mm，不会破坏玻璃腔体的整体结构强度，玻璃壁厚控制在3mm，既保证了通透的视觉效果，也具备足够的抗冲击强度，日常使用中的轻微磕碰不会出现开裂问题。
