多工位同步夹紧镀铬金属管夹结构

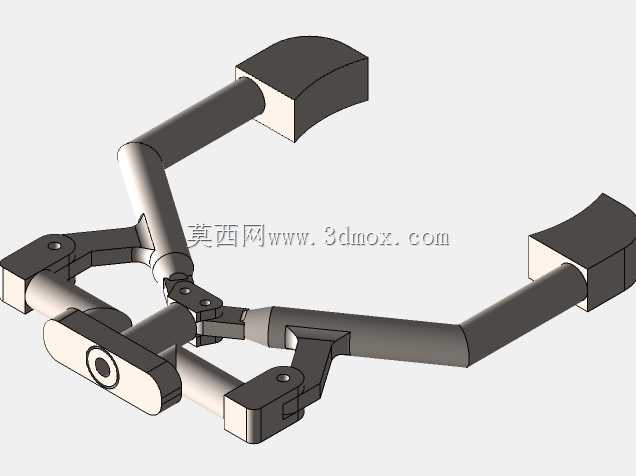

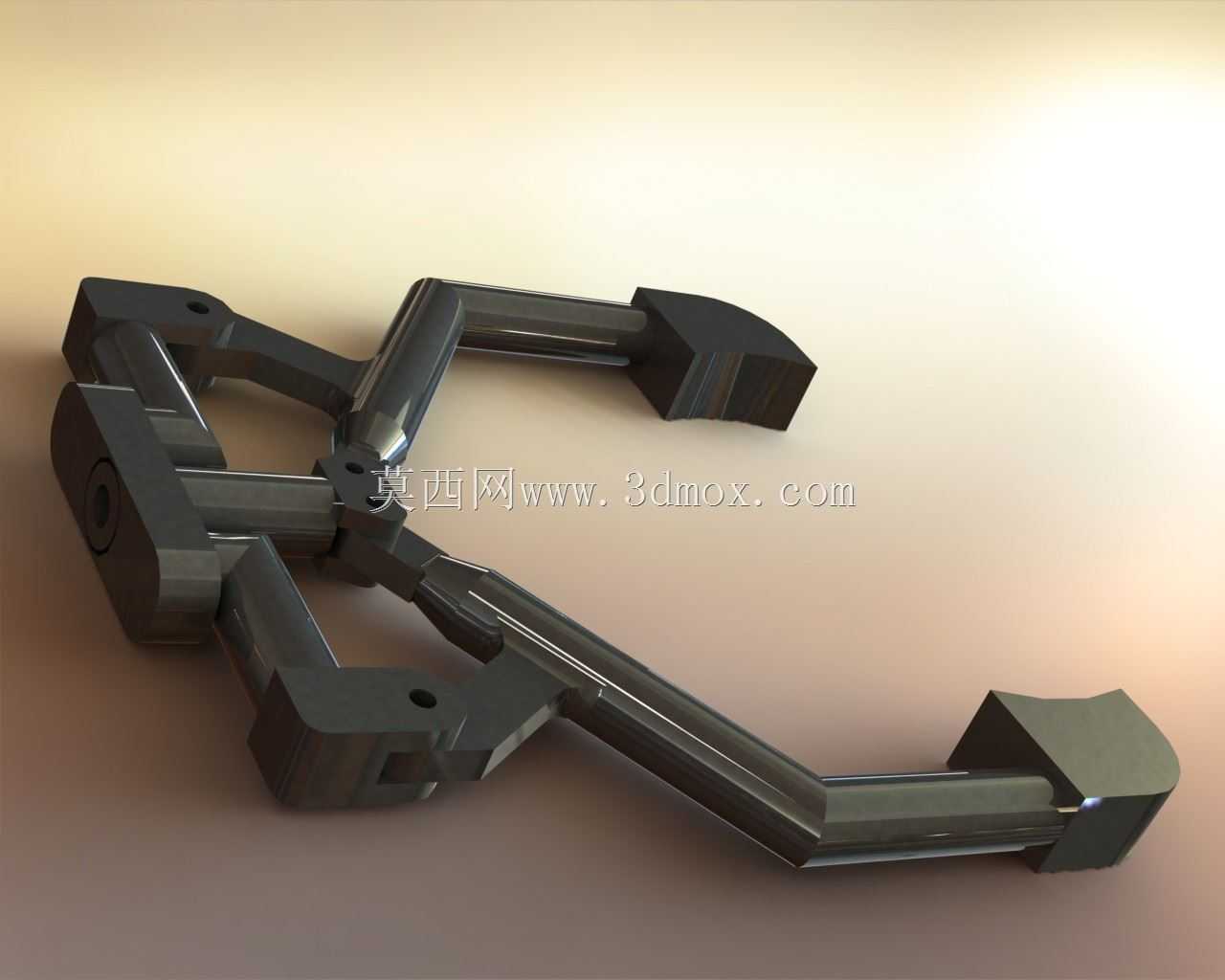

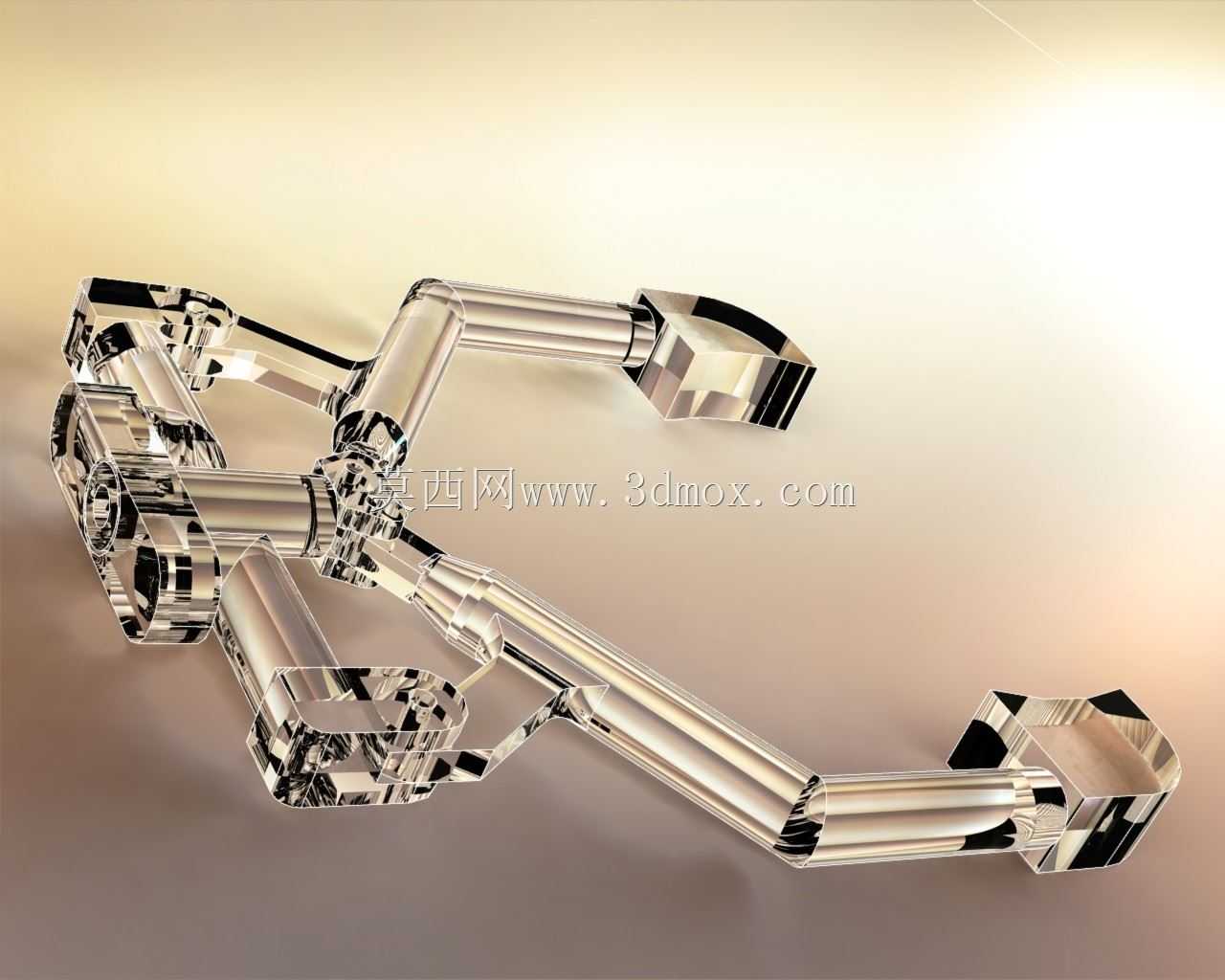

这款多工位同步夹紧结构，核心应用场景集中在流体输送管路布设、液压系统管线排布、实验室气路固定以及洁净车间工艺管道安装领域，区别于常规单孔管夹只能固定单根管线的局限，该结构采用中心回转式多臂布局，可同时对四根同规格管路实现同步夹紧，在多管路并行布设的工况下，能大幅减少管夹安装数量，降低管线排布的整体占用空间，尤其适合设备内部管线密集、安装空间局促的装配场景。从实际使用功能来看，该夹紧结构在锁紧状态下，各夹臂的夹持面可均匀贴合管路外壁，不会出现单臂受力过大导致的管路变形问题，镀铬的金属材质表面具备优秀的防锈抗腐蚀能力，可适配常规工业环境、轻度腐蚀环境以及洁净室环境的使用要求，夹持臂的弯折角度经过反复校核，在夹持标准外径金属管路、硬质塑料管路时，夹持面与管路的接触面积能达到管路外圆周面的四分之一以上，锁紧后管路不会出现轴向窜动、径向转动的问题，可承受管路内流体脉动带来的小幅振动，不会出现长期使用后松动移位的情况。设计过程中，首先确定了中心铰接座作为核心受力载体，所有夹臂均通过销轴与中心座连接，保证各夹臂的转动轨迹同轴，不会出现夹臂卡滞的问题；夹臂末端的夹持块采用内凹圆弧设计，圆弧半径与适配管路的外径完全匹配，避免夹持时出现线接触导致的应力集中；夹臂的杆身截面采用矩形结构，相比圆形杆身具备更好的抗扭抗弯性能，在夹紧力达到额定值时，杆身的变形量控制在0.02mm以内，不会因杆身变形导致夹持力衰减。安装边界方面，该结构在完全张开状态下，整体外接圆直径为适配管路外径的3.2倍，安装时仅需在安装基面预留中心固定孔的安装位置即可，无需为每个夹臂单独设置固定点，中心固定孔采用内螺纹设计，可直接通过螺栓固定在设备机架、墙面走线架或者管路支架上，安装后各夹臂的转动范围不会超出中心座的外接投影范围，不会与周边相邻的其他部件产生运动干涉；夹臂的长度经过匹配设计，当夹持对应规格管路时，相邻夹臂之间的最小间隙保持在3mm以上，避免管路外壁相互接触产生摩擦磨损，同时也给管路外包保温层、防护套预留了足够的空间，即使管路外包厚度2mm的防护层，依然可以正常夹紧不会出现干涉。在实际选型使用时，需要注意该结构适配的管路外径公差范围在正负0.1mm以内，如果管路外径超出公差范围，会出现夹持过紧压伤管路或者夹持过松固定失效的问题；安装时中心固定螺栓的锁紧扭矩需要控制在对应材质的额定扭矩范围内，避免扭矩过大导致中心座螺纹滑牙，影响整体结构的固定强度；日常维护过程中，仅需要定期检查各铰接销轴的润滑情况，在销轴位置涂抹少量润滑脂即可保证夹臂转动顺畅，无需做额外的防腐处理，镀铬层本身的硬度较高，常规的安装磕碰不会导致表面镀层脱落，可长期保持外观整洁与结构强度。
