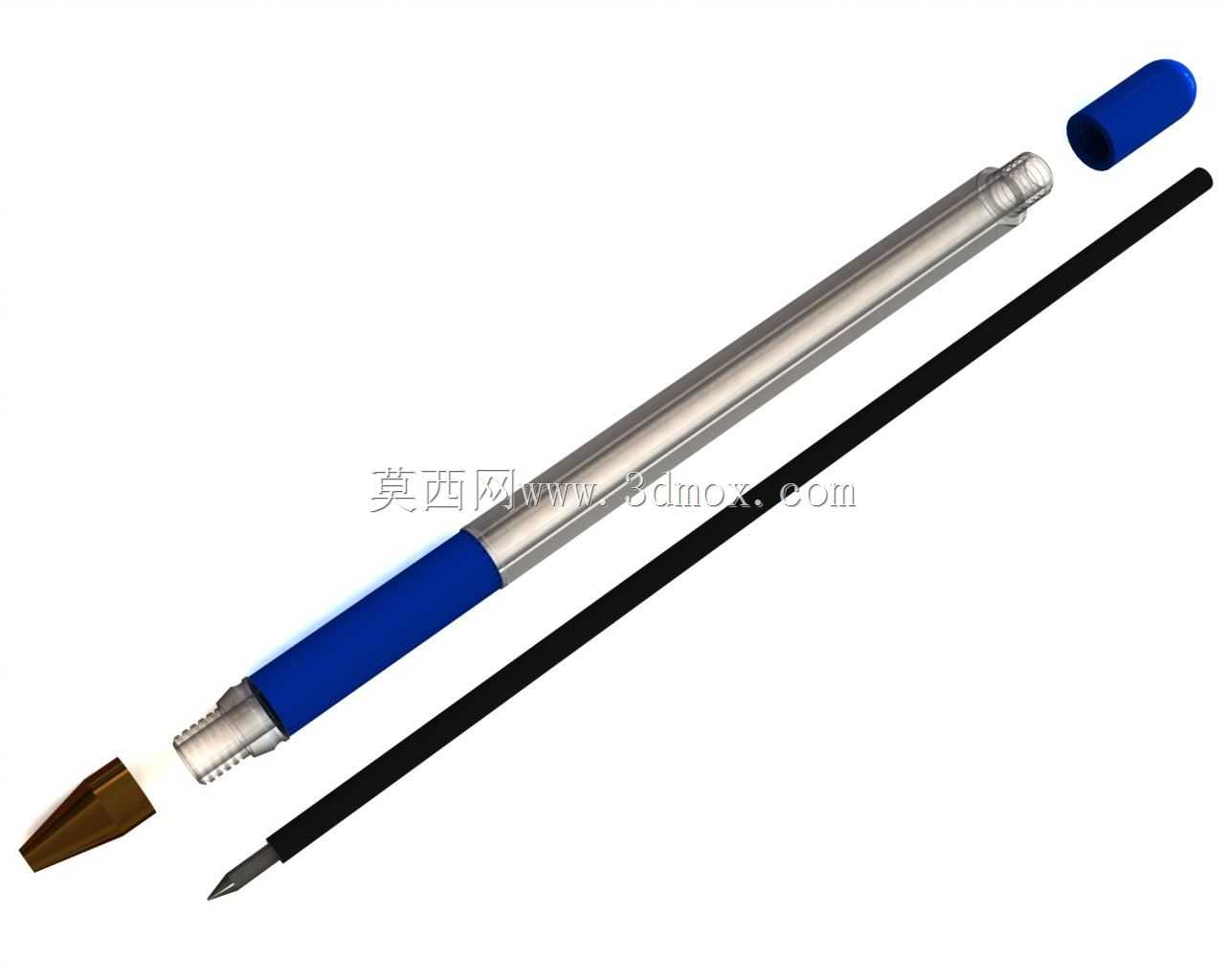

按动式中性笔替换笔芯拆解结构设计

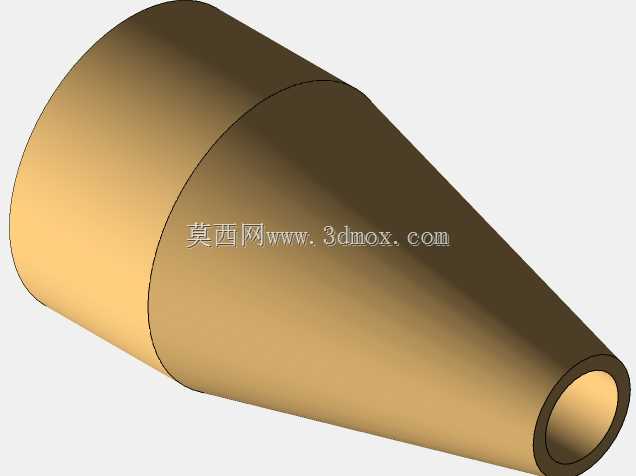

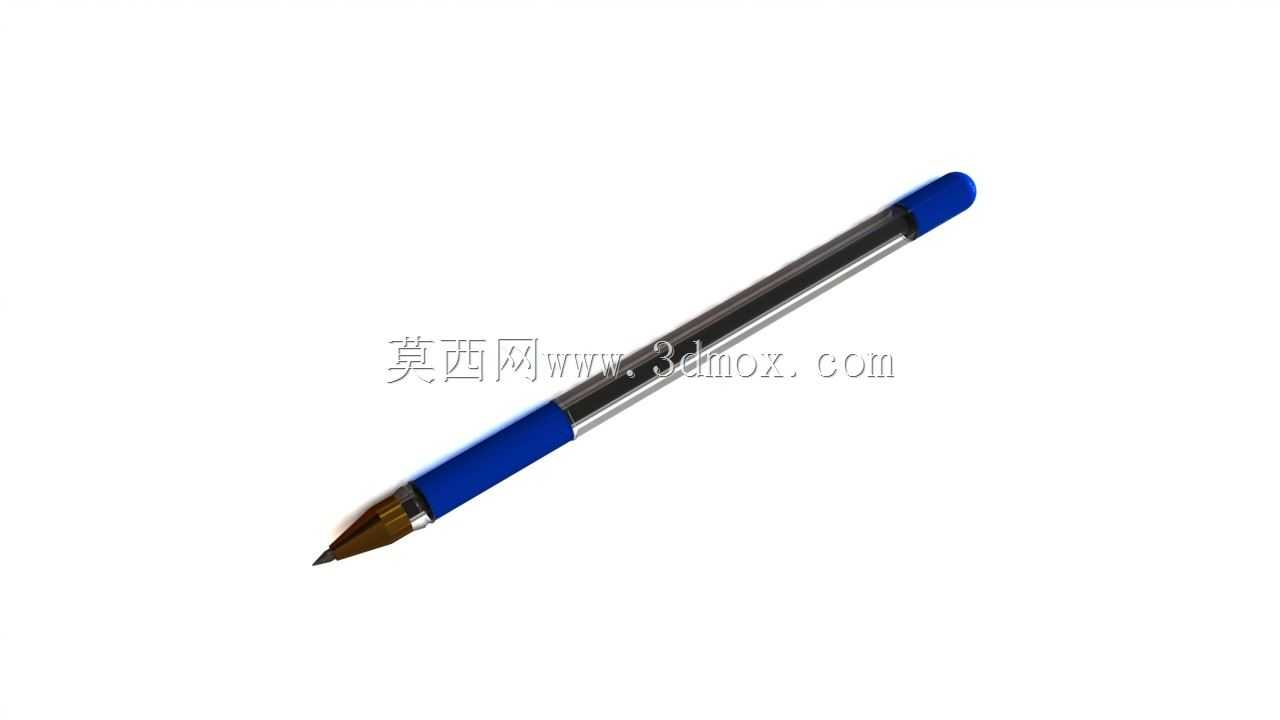

日常办公与学生场景中高频使用的中性笔替换笔芯，是支撑书写工具持续使用的核心消耗部件，本次拆解结构的三维设计完整还原了笔芯各组成部分的装配关系与尺寸边界，可直接用于文具结构验证、装配干涉检查以及配套笔杆的适配设计工作。从实际使用场景出发，这类笔芯需要适配绝大多数按动式、拔帽式常规中性笔杆，因此在外形尺寸设计上严格遵循通用文具的适配规范，整体杆身外径控制在4.5mm，总长度控制在110mm，笔头伸出段的直径为2.3mm，能够直接卡入常规笔杆的笔头定位孔内，不需要额外调整适配结构。储墨管采用透明食品级PP材质设计，管壁厚度控制在0.4mm，既保证足够的结构强度避免运输、装配过程中出现弯折破裂，也能让使用者直观观察内部剩余墨量，及时更换笔芯。笔头部分采用子弹头式金属头结构，笔尖钢珠直径为0.5mm，钢珠与球座的配合间隙控制在0.01mm以内，保证书写过程中出墨均匀，不会出现断墨、漏墨的问题，金属笔头与储墨管的连接段采用过盈配合设计，压入深度为3mm，配合面做了微小的倒锥结构，避免长期使用后笔头脱落。笔芯尾部的密封油段长度控制在8mm，采用半流体硅脂材质，既可以阻止墨液倒流，也能在书写过程中随着墨液消耗缓慢跟进，保证管内气压平衡，不会因为气压差导致出墨不畅。尾部的蓝色塑料密封帽采用过盈配合套在储墨管尾端，装配时压入深度为5mm，主要作用是在笔芯未拆封时密封管尾，避免运输过程中密封油溢出、墨液挥发，拆封使用时可以直接拔下丢弃，不影响后续装配入笔杆。设计过程中特意对各部件的装配公差做了分级管控，金属笔头与储墨管的配合公差选H7/p6，保证连接可靠性，密封帽与储墨管的配合公差选H8/h7，既保证密封效果，也让使用者可以轻松拔下帽体，不会出现拔帽时带落储墨管内墨液的问题。从结构验证的角度，这套三维模型完整还原了所有零件的倒角、退刀槽、配合止口细节，在做配套笔杆设计时，可以直接导入模型做干涉检查，验证笔杆内的弹簧定位结构、笔头挡圈结构是否与笔芯存在尺寸冲突，不需要反复测量实物尺寸。针对长期书写的使用需求，设计时也考虑了笔芯的抗跌落性能，金属笔头内部的球座做了0.2mm的缓冲台阶，当笔从1.5m高度笔尖朝下跌落时，钢珠撞击接触面的冲击力会被台阶结构分散，不会出现钢珠缩进球座导致的书写故障。储墨管的内壁做了镜面抛光处理，表面粗糙度控制在Ra0.8以下，减少墨液在管壁的残留，提升墨液的利用率，比常规笔芯的残墨量降低15%左右。整套结构没有多余的复杂零件，所有部件都可以通过常规的注塑、冷镦、装配工艺实现量产，零件的开模方向统一沿笔芯轴向，不需要设计复杂的抽芯结构，能够有效降低量产时的模具成本与装配成本。在做文具产品的迭代设计时，这套模型也可以作为基础母版，通过调整储墨管长度、笔头直径来适配不同规格的笔杆产品，比如缩短长度适配便携款短笔，更换针管式笔头适配财务细字书写需求，不需要重新从零开始搭建基础结构，能够大幅缩短结构设计的周期。
