适配3D打印的柔性波纹管联轴器结构

这款波纹管耦合结构主要面向小扭矩精密传动场景设计，可通过熔融沉积成型工艺直接完成一体化打印，无需额外装配工序，常应用在小型桌面级传动机构、微型实验设备、低负载动力传输链路中，用来补偿两连接轴之间的径向、角向与轴向偏差，避免轴系因安装对中误差产生额外负载，延长传动端动力部件的使用寿命。

在实际使用场景中，这类柔性耦合件可适配小功率步进电机、微型直流电机的输出端连接，尤其适合对传动缓冲有要求的轻载工况，比如小型3D打印机的进给轴传动、桌面级机械臂的关节动力传递、教学演示类传动实验台的轴系连接，能够在传递扭矩的同时吸收运转过程中的微小振动，降低轴系运转的噪音水平。

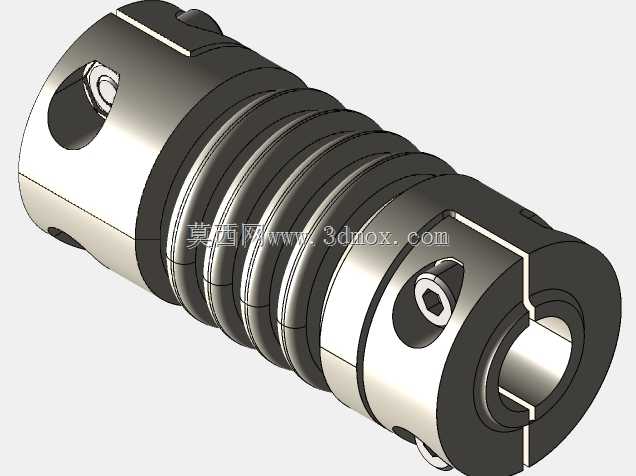

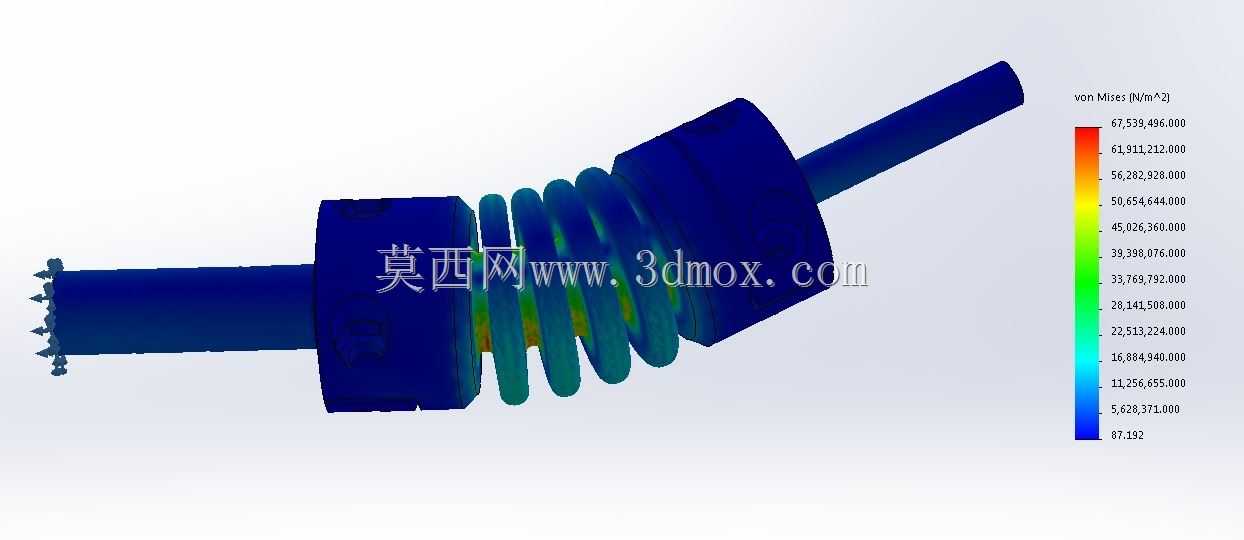

功能特性上，该结构依靠中部波纹管段的弹性形变实现偏差补偿，当波纹管变形量控制在1:1的合理区间内时，波纹管底部不会出现局部屈服失效，可长期维持稳定的弹性补偿能力；两端采用顶丝锁紧的夹持结构，可抱紧插入的光轴，保证扭矩传递过程中不会出现打滑松脱，整体结构无多余零散部件，打印完成后清理支撑即可直接投入使用。

设计思路上，针对熔融沉积打印的工艺特性做了专门优化，波纹管的壁厚设置兼顾了打印成型成功率与结构柔性需求，避免壁厚过薄导致打印过程中出现层间剥离、结构坍塌，也防止壁厚过大造成柔性不足、补偿能力下降；两端的夹持座预留了标准顶丝安装孔，孔位尺寸适配常用的微型紧定螺丝，打印时可直接预留孔位无需二次钻孔加工；结构沿轴线完全对称，打印时无需添加过多支撑，仅需在波纹管悬空位置添加易剥离的可溶性支撑即可保证成型质量，降低后处理的工作量。

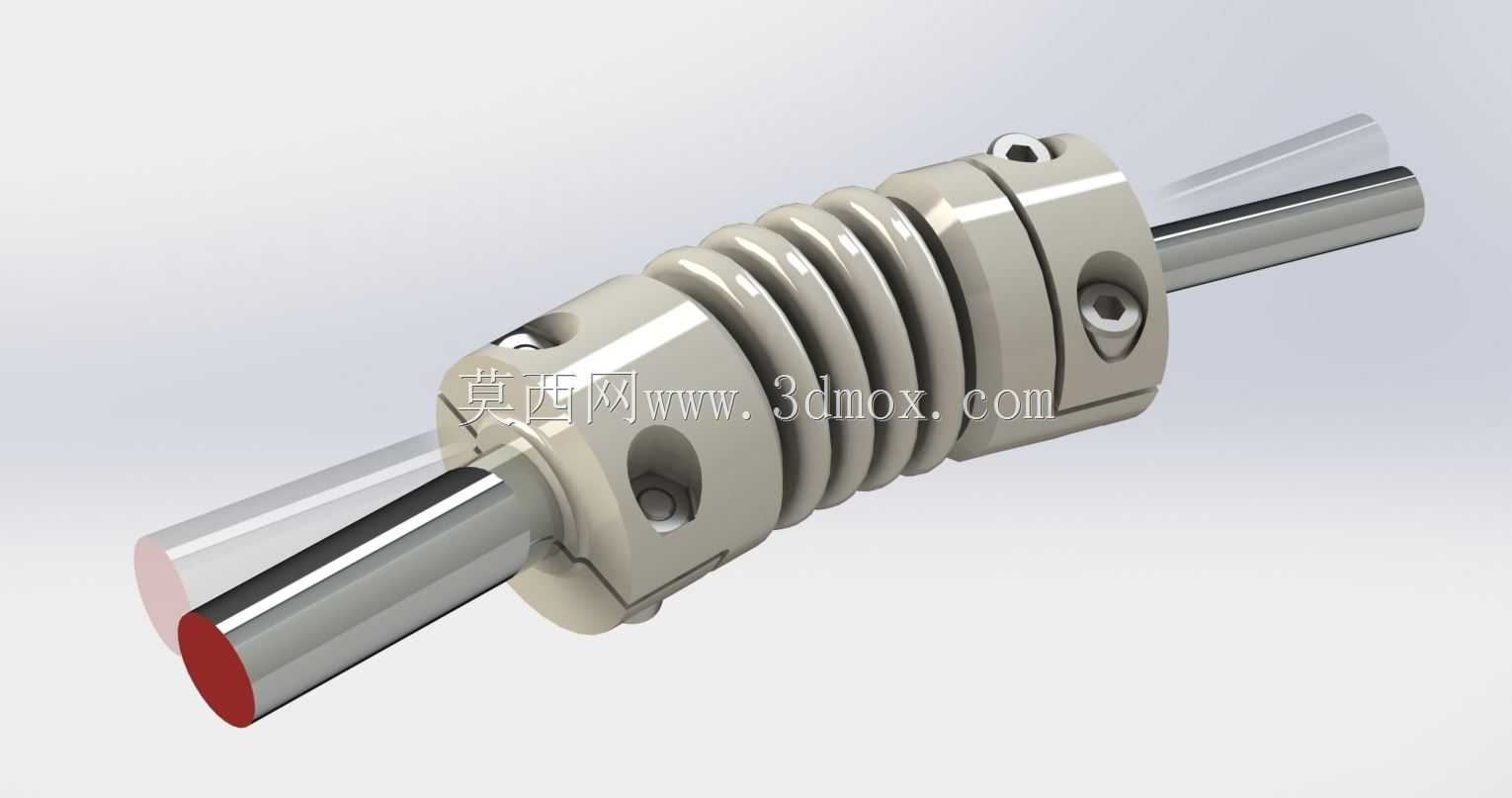

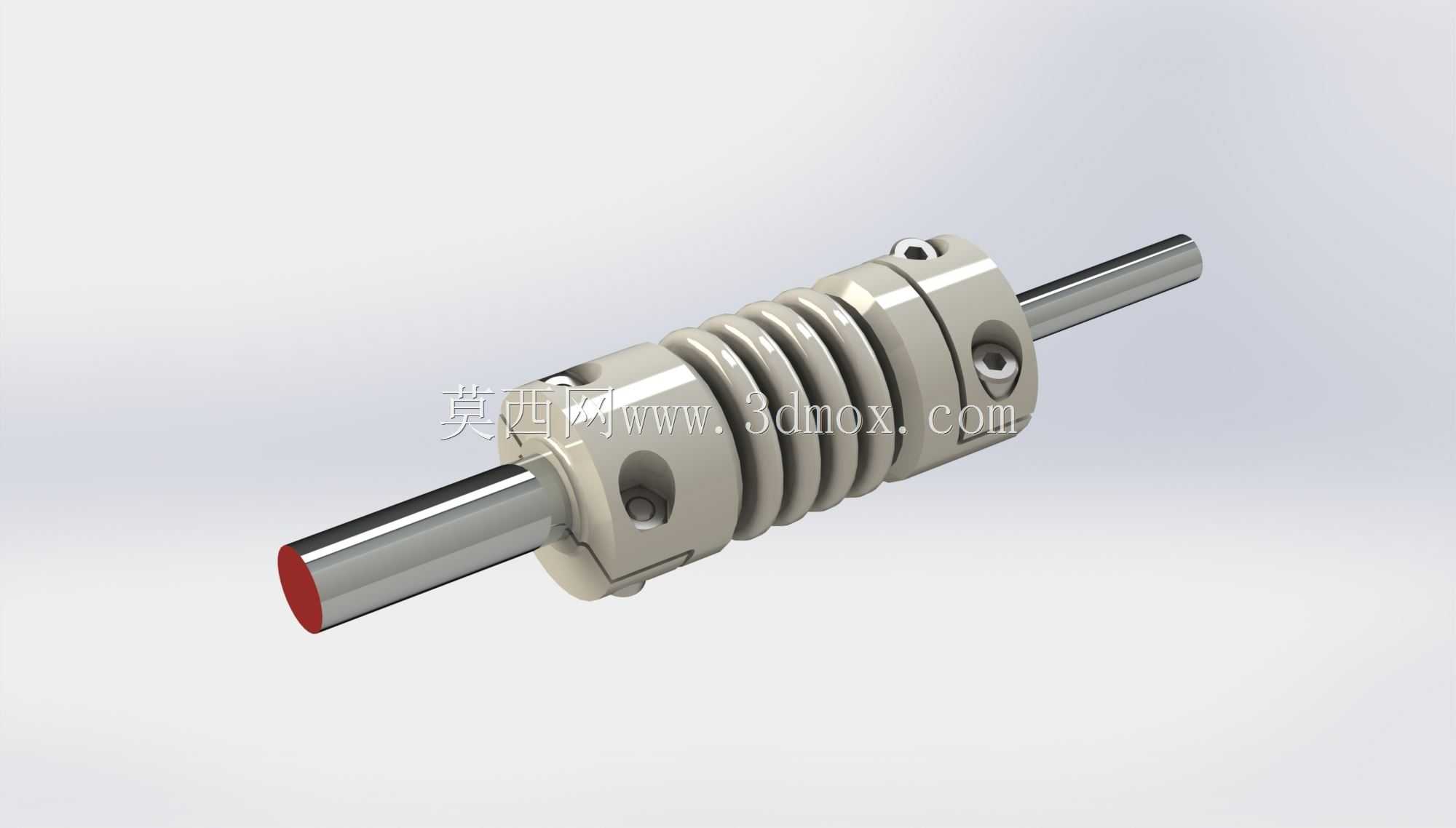

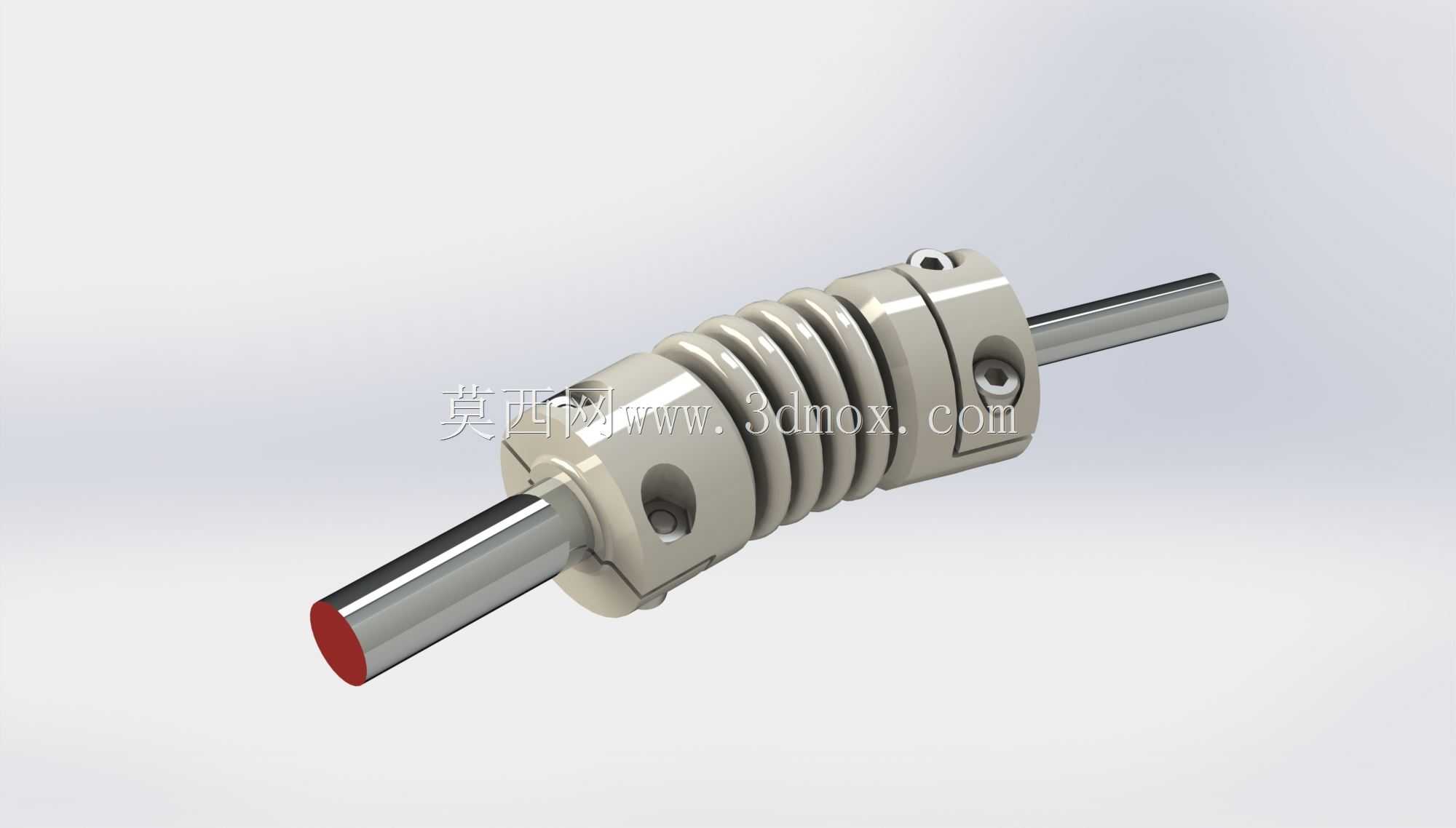

安装边界方面，两端夹持孔适配常规直径的微型传动光轴，整体外径控制在紧凑尺寸范围内，轴向总长度适配小型传动机构的安装空间，安装时仅需将两端轴插入夹持孔，拧紧顶丝即可完成固定，无需额外的安装法兰或定位结构，可直接嵌入紧凑的小型设备内部，不会占用过多的设备内部空间，适配各类空间受限的微型传动场景。
