并联臂三角洲结构桌面级FDM3D打印设备

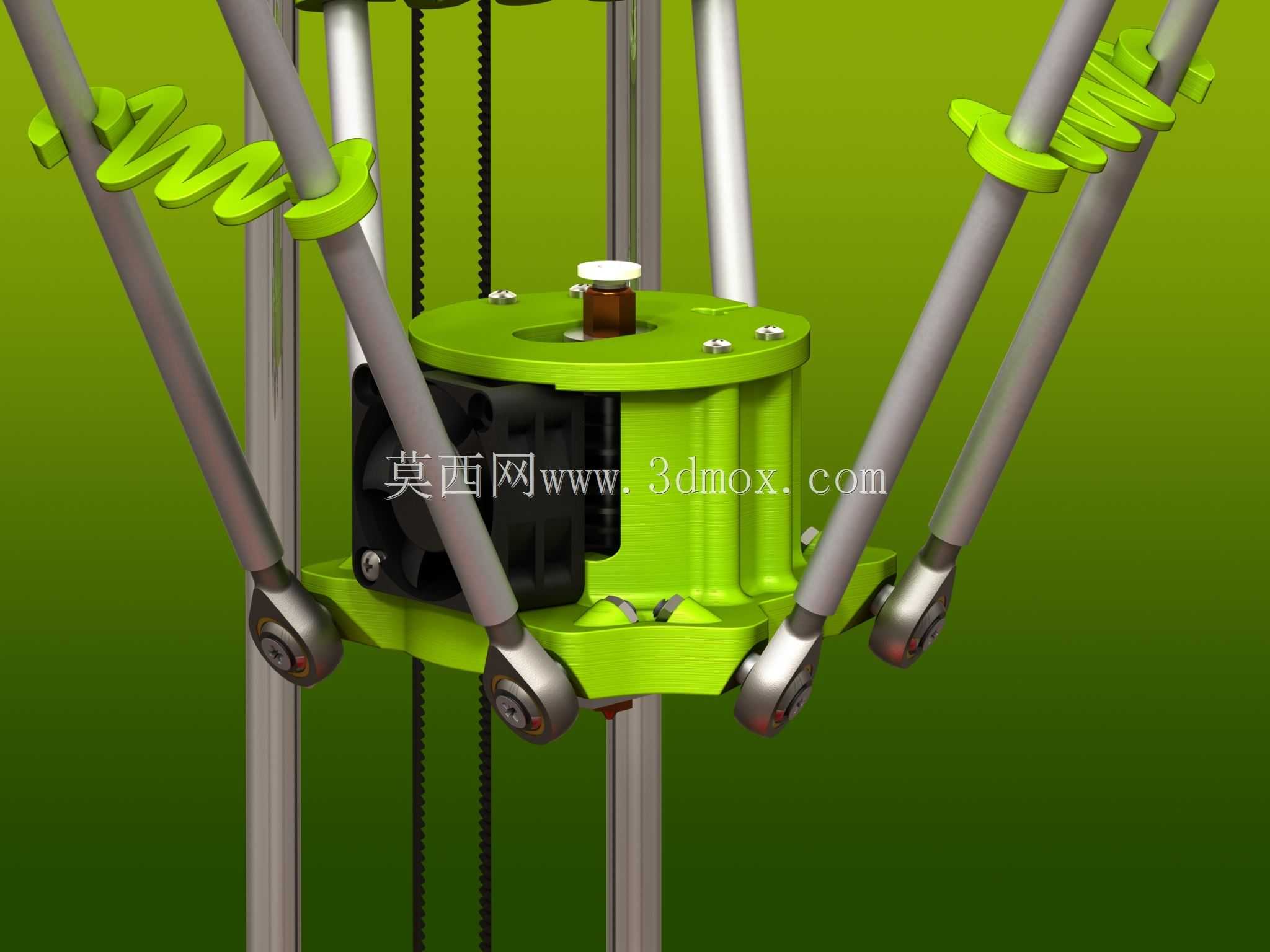

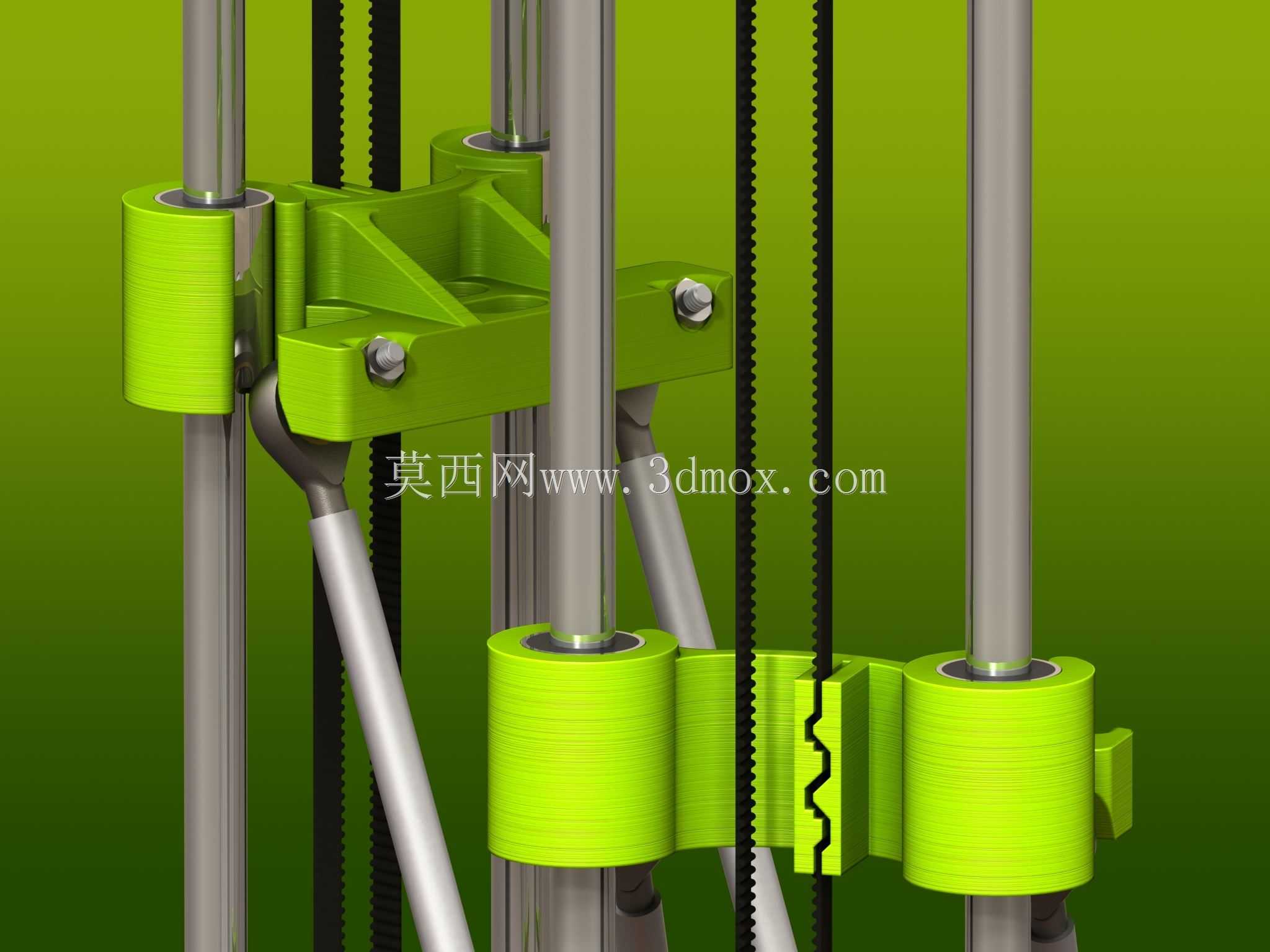

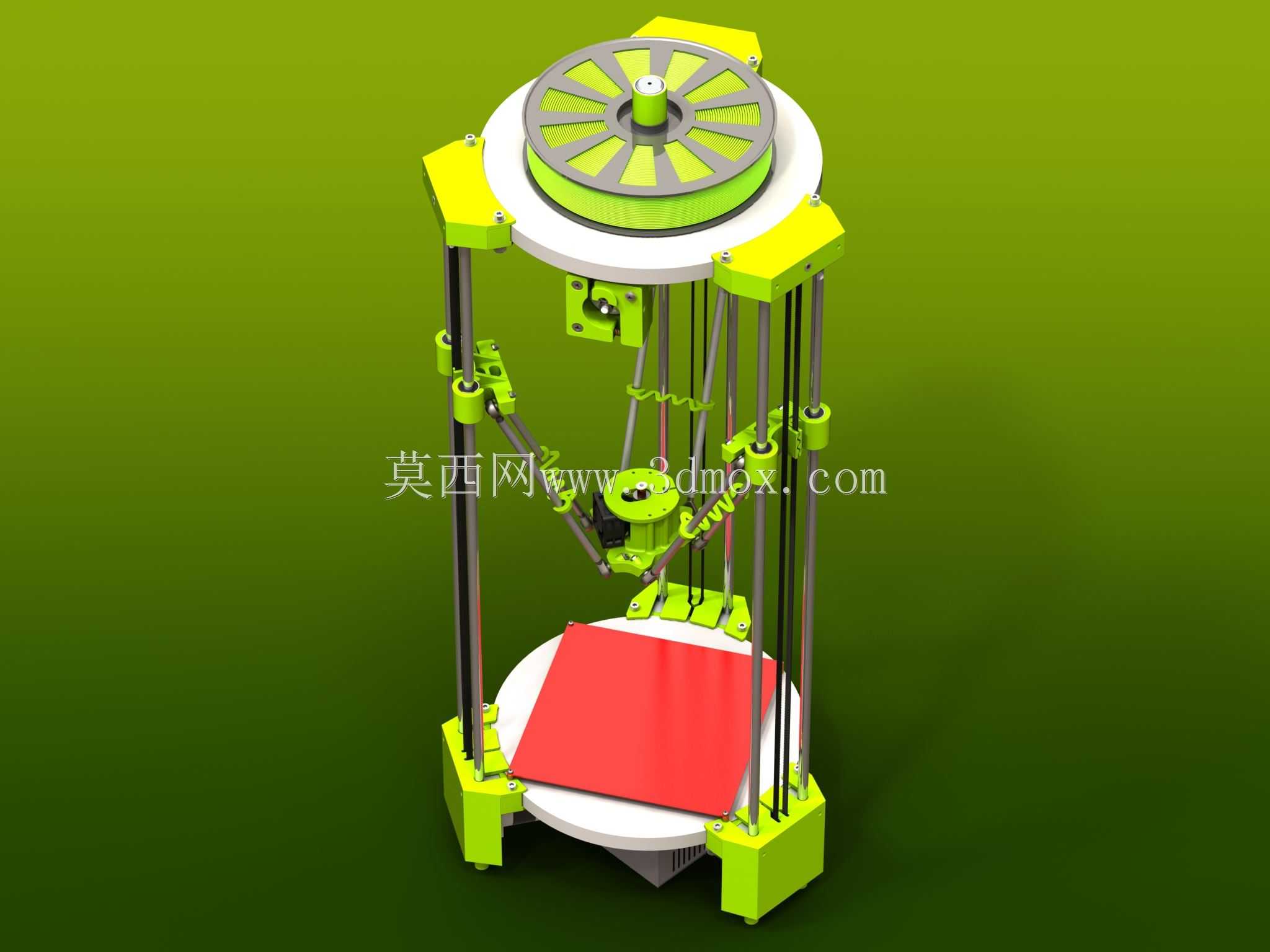

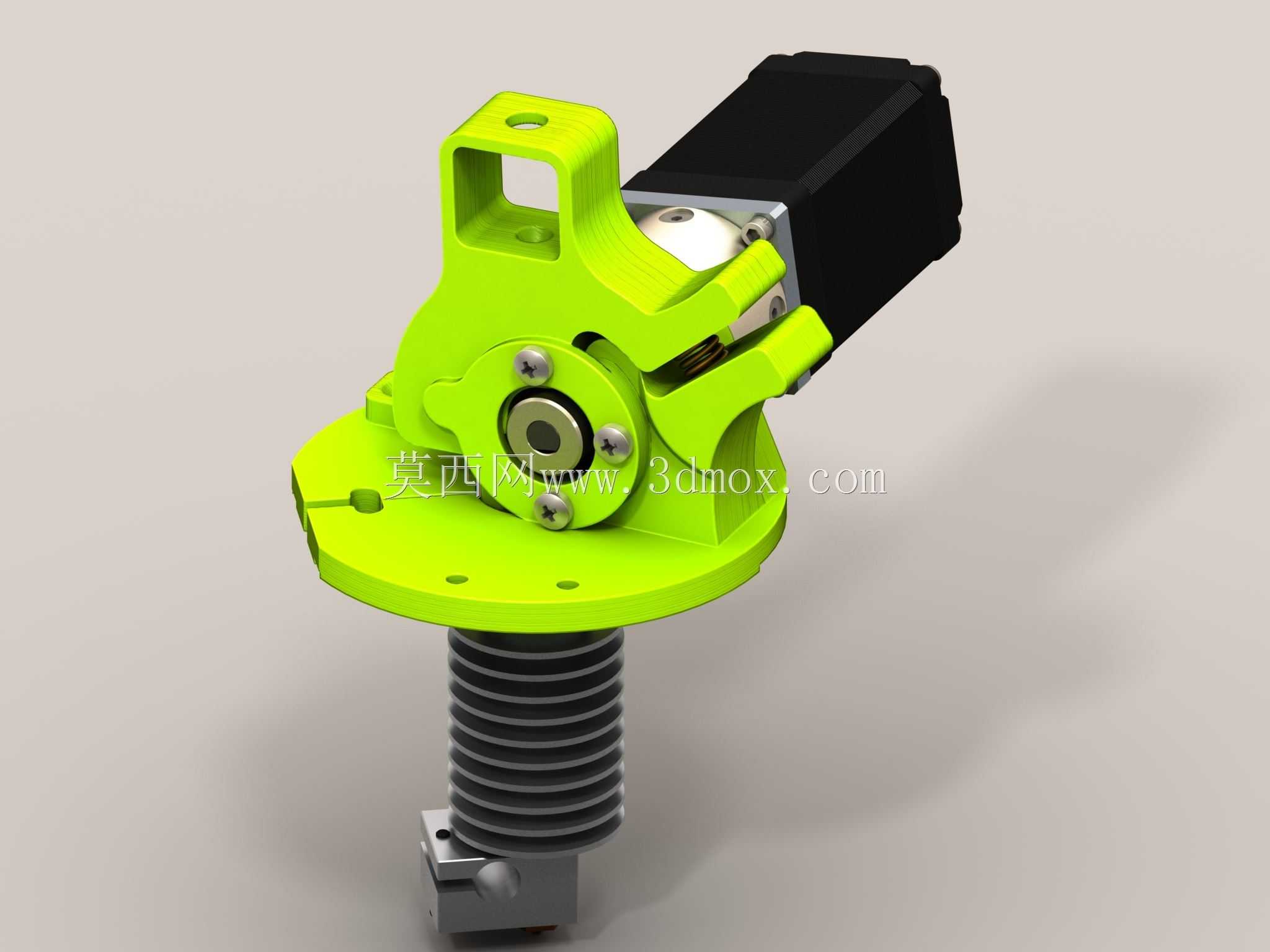

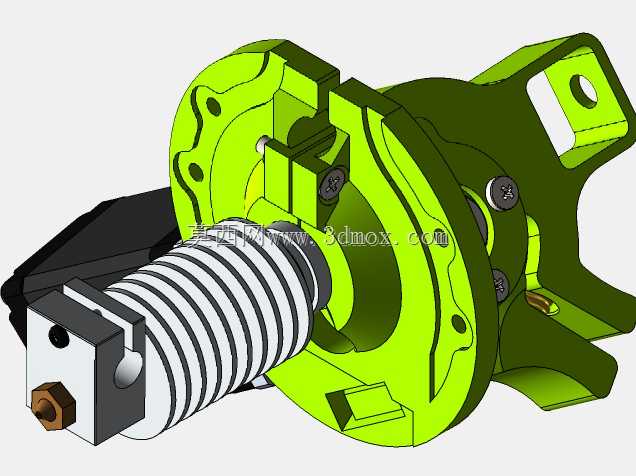

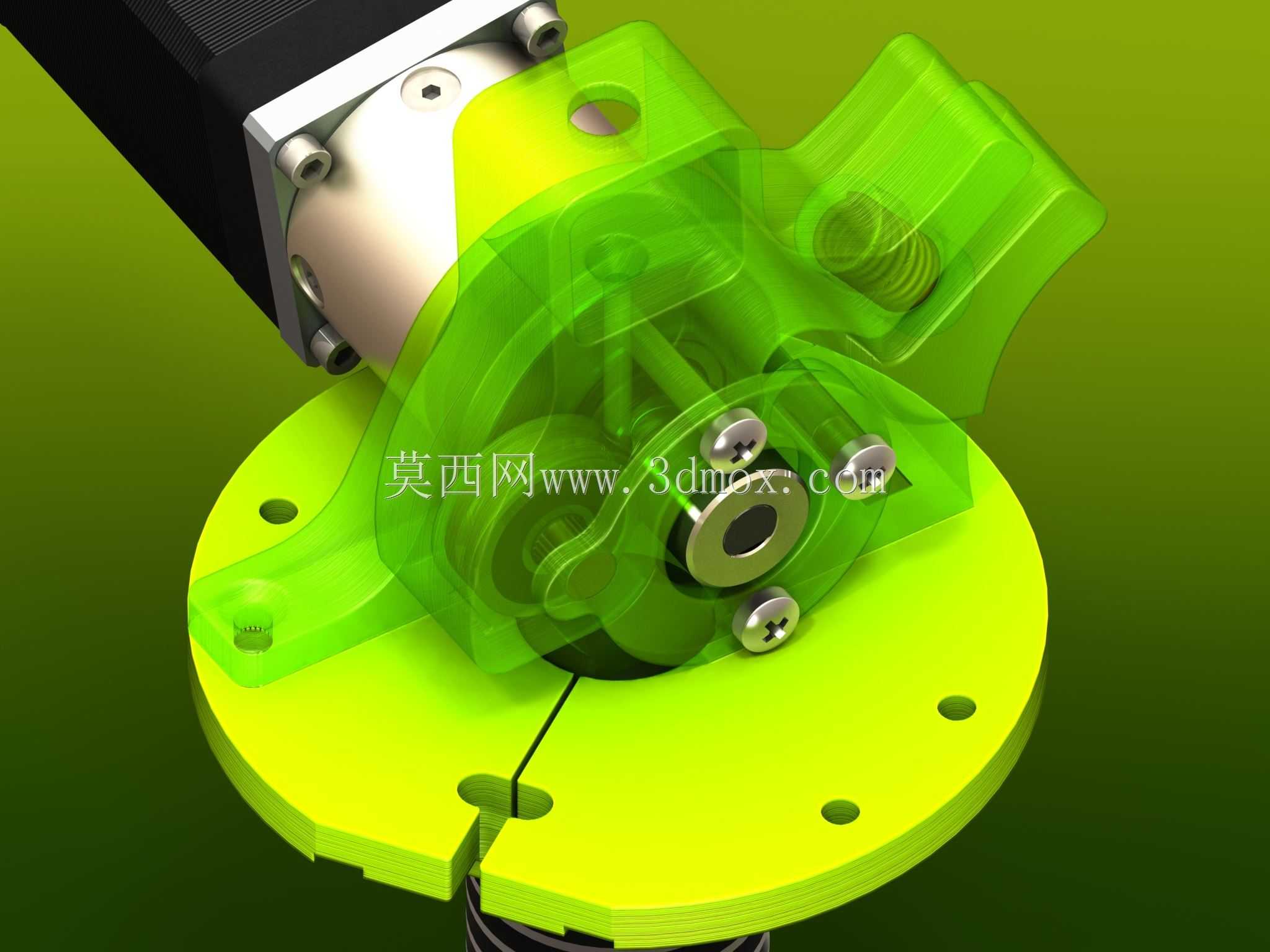

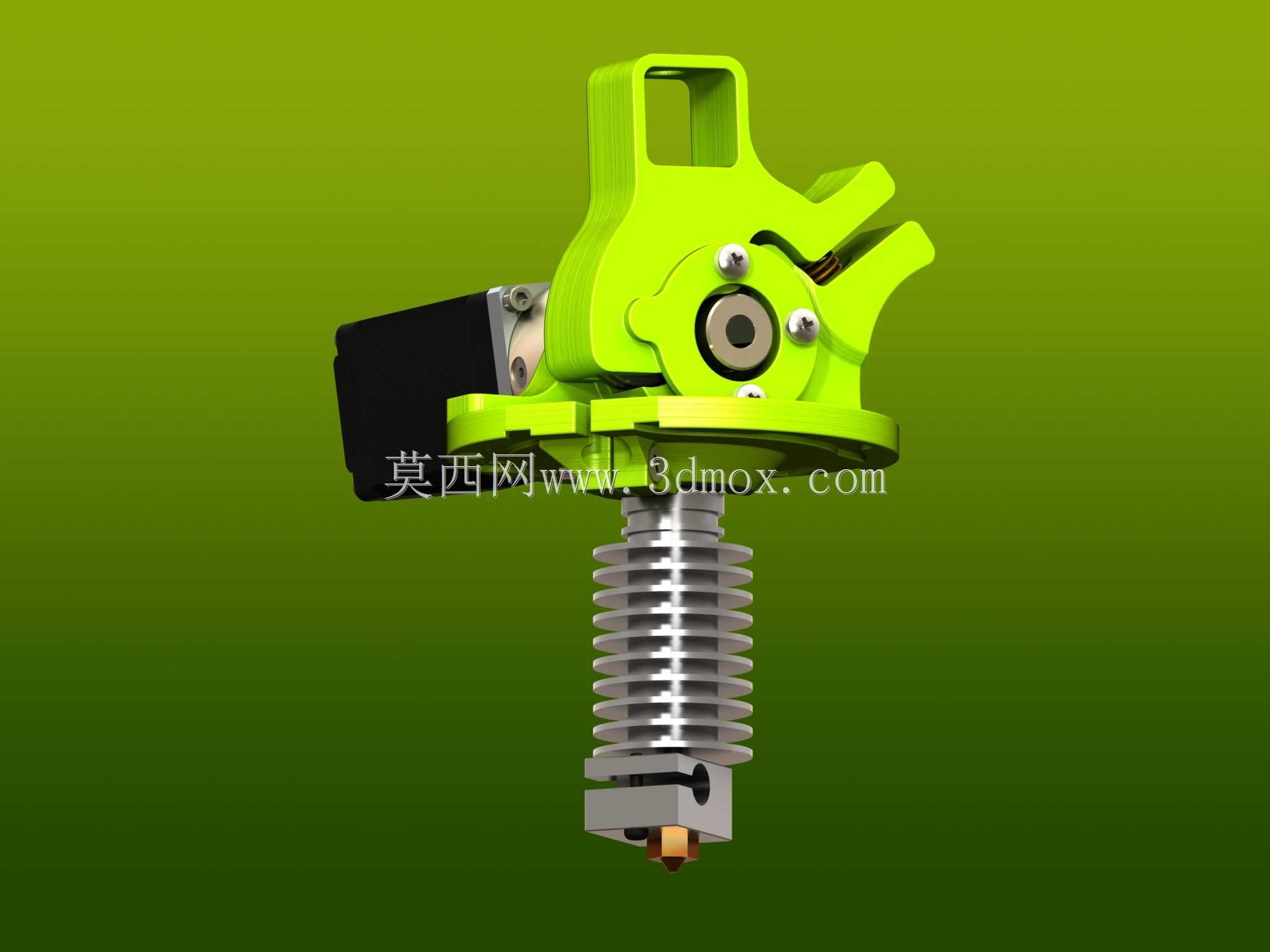

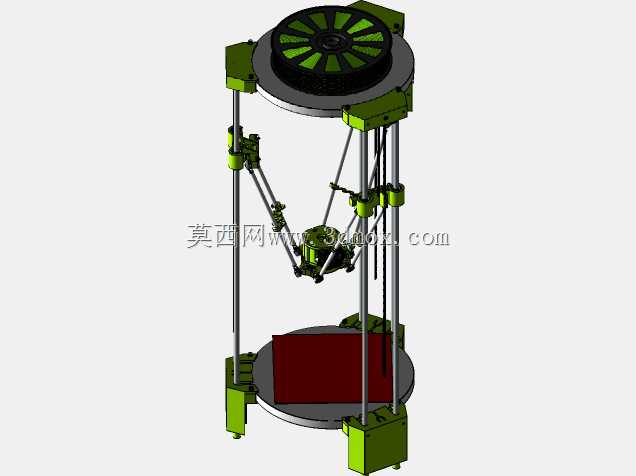

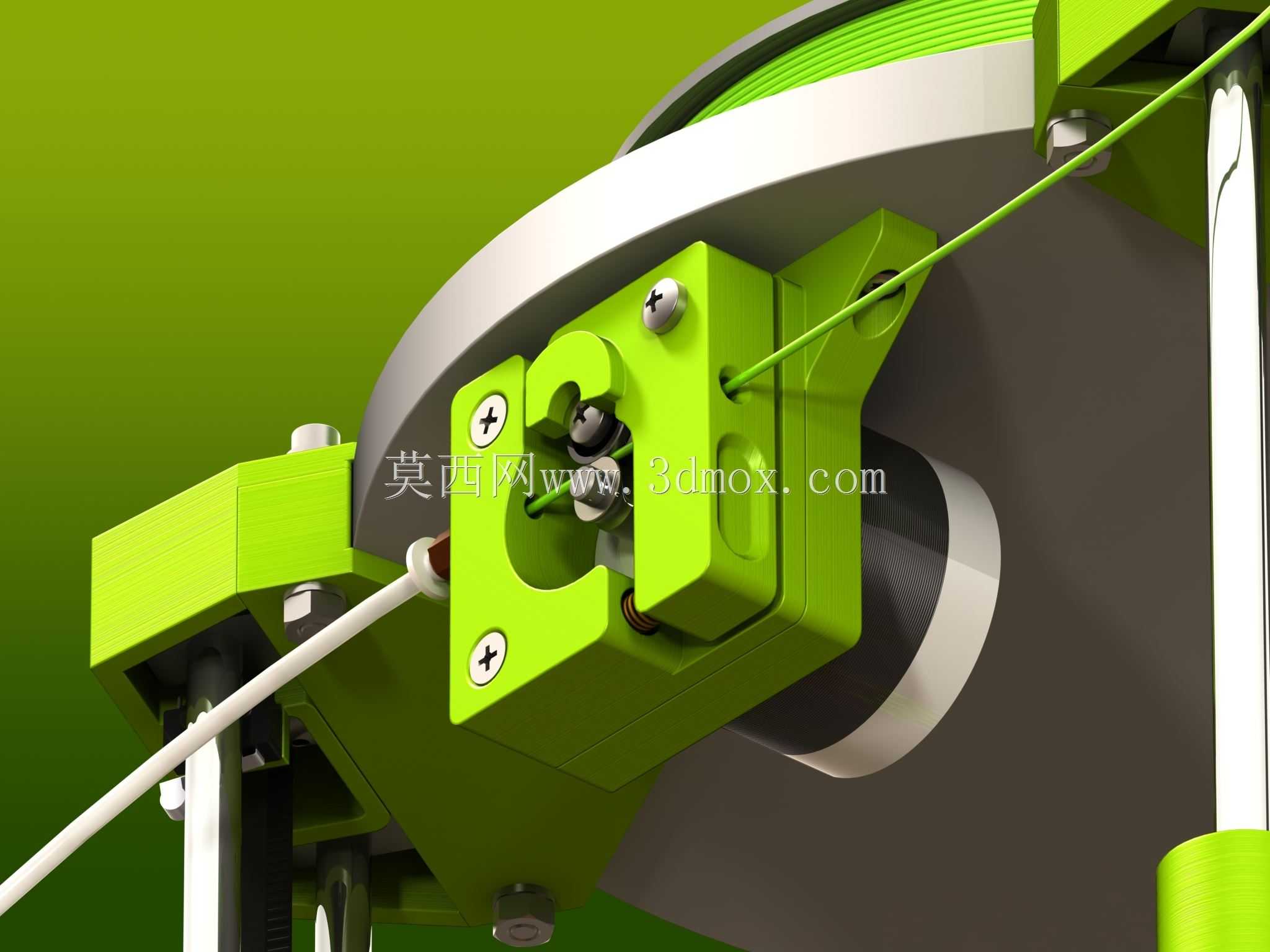

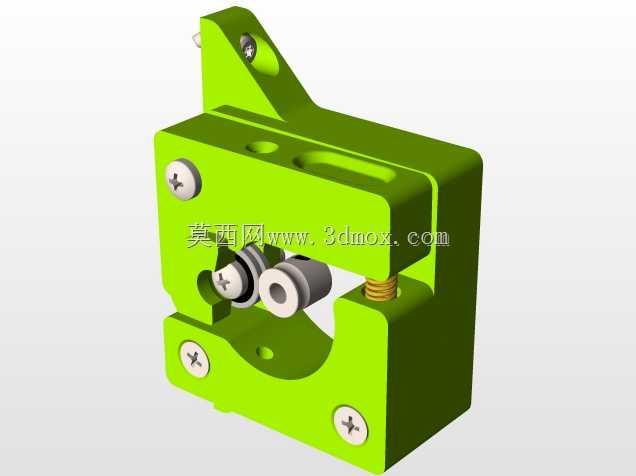

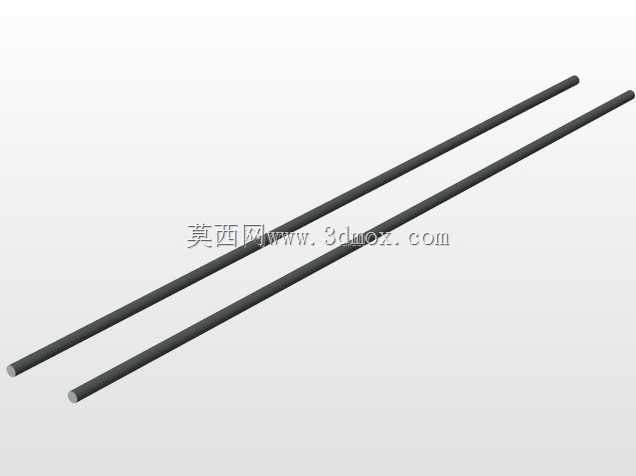

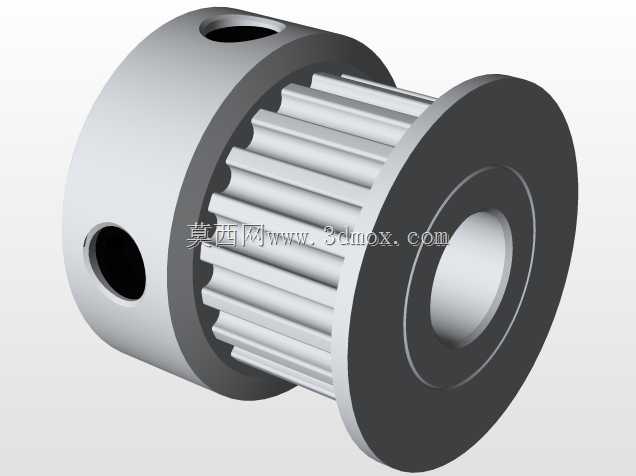

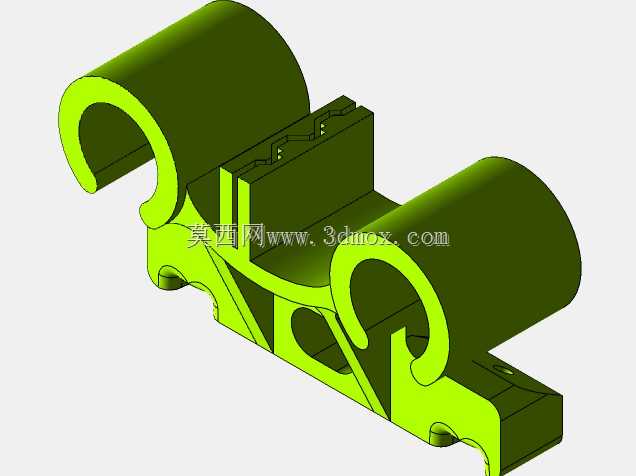

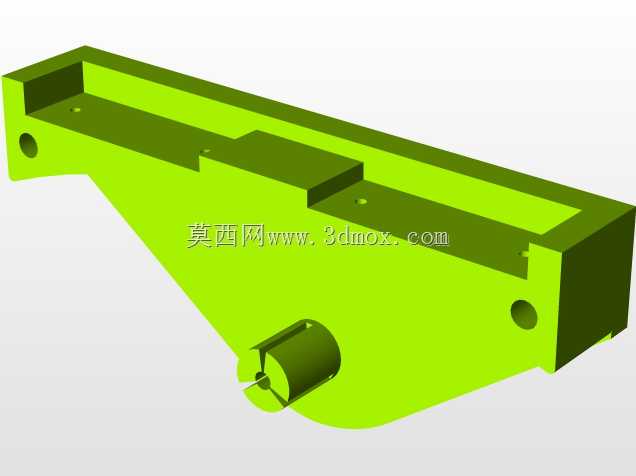

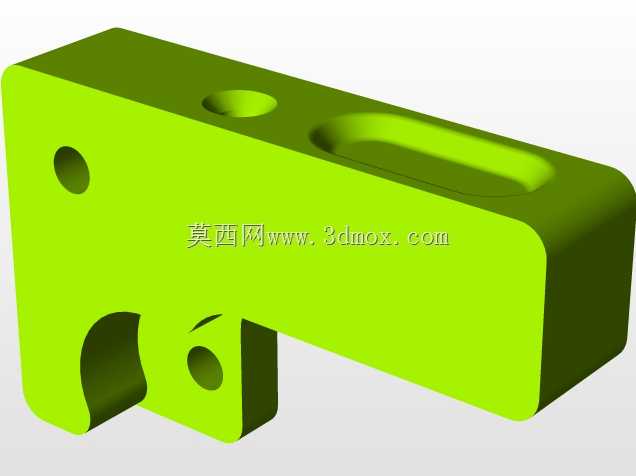

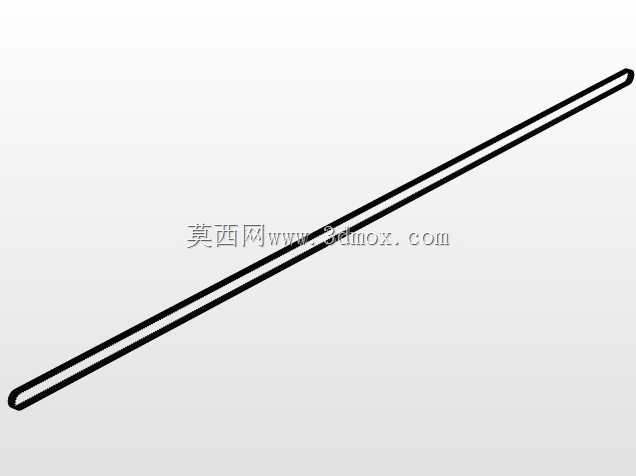

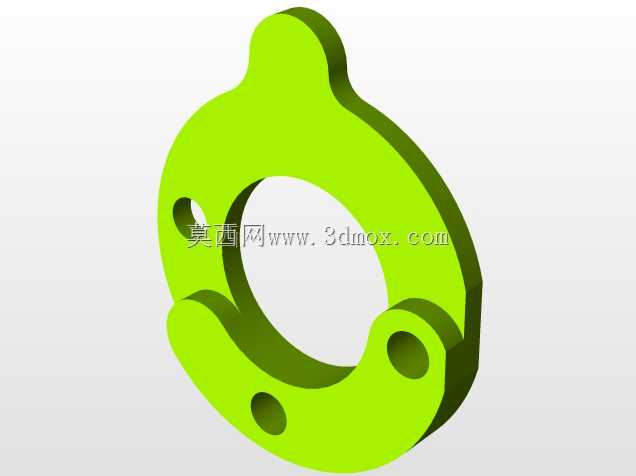

这款并联臂结构的桌面级熔融沉积成型设备，主要面向个人创客、小型工作室、校园创新实验室以及手板打样场景使用，能够满足小尺寸定制化零件、创意模型、教学演示样件、功能验证原型的快速制作需求，无需依赖外部加工供应链，即可在桌面端完成从数字模型到实体零件的转化，大幅缩短创意落地的验证周期，降低小批量定制件的制作成本。设备采用经典三角洲并联运动架构，三组对称分布的竖直导轨搭配同步带传动的滑台结构，通过三组并联臂共同约束打印喷头的空间运动轨迹，相比传统笛卡尔结构的桌面打印设备，该结构在相同机架尺寸下能够实现更大的打印成型空间，同时运动部件重量更轻，可实现更高的空走移动速度，打印过程中的运动惯性更小，能有效降低高速运动时的机架震动，提升打印成型的表面质量。设备顶部集成了耗材进料与导向机构，料盘采用顶置安装设计，能够减少耗材输送过程中的弯折阻力，保证耗材顺畅送入喷头挤出结构，降低堵头故障的发生概率；底部为固定热床平台，采用圆形打印工作面，配合并联臂的运动范围可覆盖直径200mm左右的圆形打印区域，平台调平结构采用三点支撑设计，操作人员可快速完成平台水平度校准，保证首层打印的附着效果，减少翘边、首层脱落等常见打印问题。三组竖直立柱采用光轴导轨搭配线性滑块的导向结构，安装时需保证三组导轨的平行度以及与底部平台的垂直度，安装边界需预留至少150mm的周边操作空间，方便日常维护、耗材更换与成品取件，设备整体高度控制在600mm以内，可放置于常规桌面使用，无需额外定制专用安装台架。喷头部分采用集成式挤出设计，可兼容常规1.75mm直径的PLA、ABS等常见打印耗材，加热块可实现最高260℃的工作温度，热床最高可加热至110℃，能够满足不同耗材的打印温度需求，设备框架采用标准化五金件与3D打印结构件组合的设计思路，大部分非受力结构件可自行打印替换，降低后期维护的配件成本，整体结构模块化程度高，组装与调试难度较低，适合入门级用户自行组装搭建，也可作为机械结构教学的演示载体，帮助学习者理解并联运动机构的运动学原理与3D打印的基础工艺逻辑。
