石油钻井用双闸板防喷器结构设计

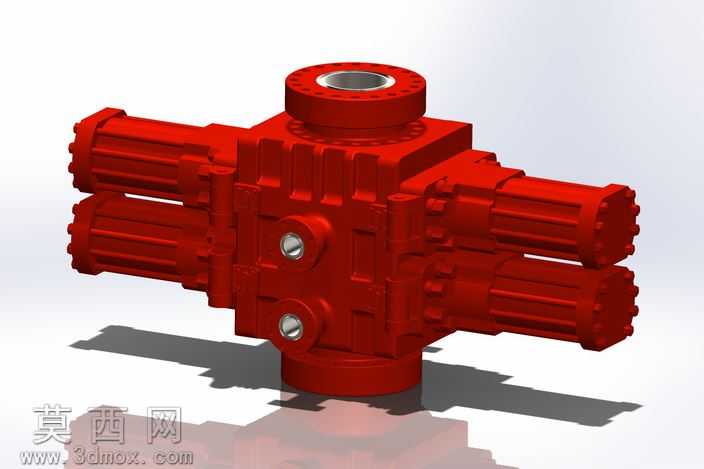

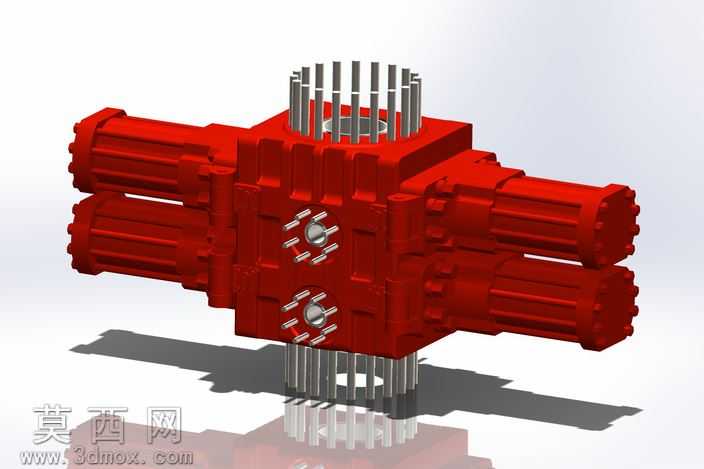

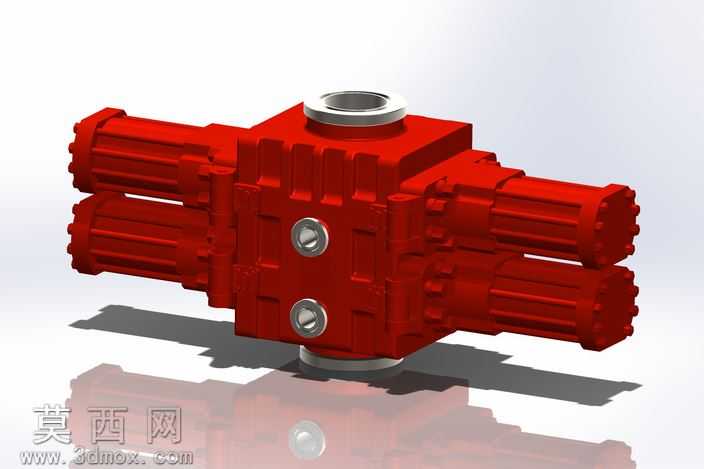

本作品为石油钻井作业所用的双闸板防喷器三维设计模型，整体建模过程严格参照Shaffer SL国际收支平衡表的编目数据开展，以还原设备真实结构与功能逻辑为核心设计目标。建模阶段采用自顶向下的设计思路，先完成整体装配骨架的搭建，明确各部件的装配基准、配合公差与空间位置关系，再逐一拆分创建各个子零件，确保所有接头、连接结构的参数统一规整，全部纳入单一的装配结构体系中，避免出现装配干涉、基准错位的问题。模型完整还原了双闸板防喷器的核心结构：上下对称布置的双组闸板驱动总成，每组均包含侧门、液缸、活塞驱动结构与闸板安装腔，可分别实现不同工况下的井口密封需求；中部的主体壳体为整体锻造式结构，上下端设置标准法兰连接端口，用于和井口管串、上部设备对接，壳体侧面预留观察孔与测压接口，匹配真实设备的功能布局；顶部的法兰连接结构用于安装上部井口装置，所有外表面的连接螺栓孔、密封槽、加强筋结构均按照实物比例精准还原，未做简化省略。材质与渲染阶段，针对防喷器实际采用的合金铸钢基体做了材质表现调整，主体外壳赋予高饱和度的工业防锈红漆材质，还原油田设备的典型涂装特征，漆面设置细微的颗粒质感与轻微的反光度，模拟工业涂装的真实质感；侧部的观察孔堵头、连接螺栓部位赋予金属银灰色材质，区分不同材质部件的视觉差异；渲染时采用柔和的工作室打光方案，主光源从斜上方投射，打出部件的结构阴影，辅助光源补全暗部细节，清晰展现壳体表面的加强筋轮廓、液缸的分段结构、各个接口的形态特征，让整体模型的结构层次清晰可辨。设计过程中充分考虑了模型的运输与展示适配性，对非核心的微小倒角、内部流道的细微结构做了适度优化，在不影响整体结构展示准确性的前提下，控制模型的整体复杂度，同时所有密封配合面、闸板的运动行程空间均做了预留校验，确保模型可用于后续的结构演示、装配模拟、工作原理动画制作等场景，能够直观展现双闸板防喷器在井控作业中封闭井口、防止井喷的核心功能，也可作为石油机械装备教学、井控设备培训的可视化展示素材，使用前可根据实际应用场景对模型的细节精度、材质参数做进一步调整，适配不同的使用需求。
