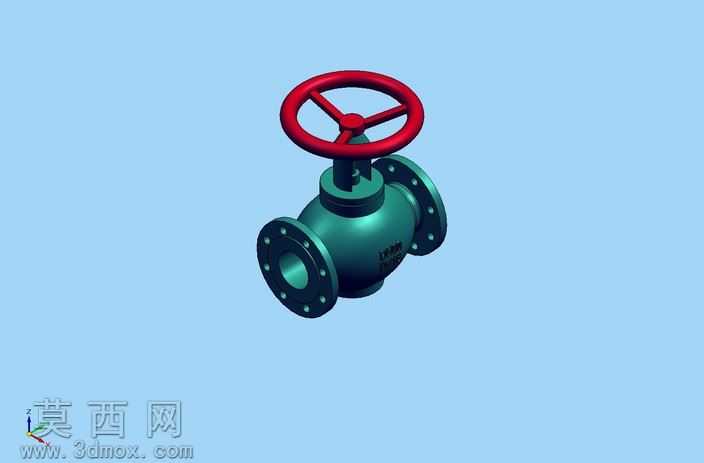

法兰连接手动截止阀DN80PN16三维设计作品

本作品为法兰连接式手动截止阀的三维数字化设计成果，建模阶段严格遵循公称通径DN80、公称压力PN16的工业阀门设计规范，先通过草图绘制勾勒阀体、阀盖、阀瓣、阀杆、手轮、连接法兰的核心轮廓，再通过拉伸、旋转、放样、布尔运算等三维建模特征逐步构建各部件的实体结构，过程中精准还原法兰盘上的螺栓孔排布、阀体内腔的流道曲面、阀杆与阀盖的配合间隙、手轮的轮辐造型等细节，确保各部件的装配关系完全符合实际工业阀门的装配逻辑，可直接用于虚拟装配验证与结构干涉检查。材质与渲染阶段，针对不同部件的实际工业用材赋予对应材质属性：阀体与阀盖采用铸钢材质，调整金属粗糙度参数还原铸钢件哑光厚重的金属质感，表面添加细微的铸造纹理提升真实感；手轮采用球墨铸铁涂覆红色防护漆的材质，设置合适的漆面反光度模拟工业阀门手轮的漆面质感；连接法兰的密封面设置精加工金属材质，还原密封面的光滑金属特性，最终通过环境光、补光的参数调整，渲染出清晰展示阀门整体结构与外观质感的效果图，直观呈现产品的工业设计美感。设计思路上，该截止阀作为管路系统中用于截断介质流通的核心控制部件，建模时重点保障流道结构的合理性，阀瓣与阀座的密封面结构严格参照截止阀密封设计标准，确保模型可用于后续的流体仿真、结构受力分析等工程场景，法兰连接尺寸完全匹配PN16压力等级的法兰标准，可直接对接同参数的管路、法兰盘等三维模型，适配工业管路系统的整体三维布局设计需求，模型结构拆分清晰，各独立部件均可单独导出用于工程出图、生产加工参考等场景，兼顾了展示效果与工程实用价值。
