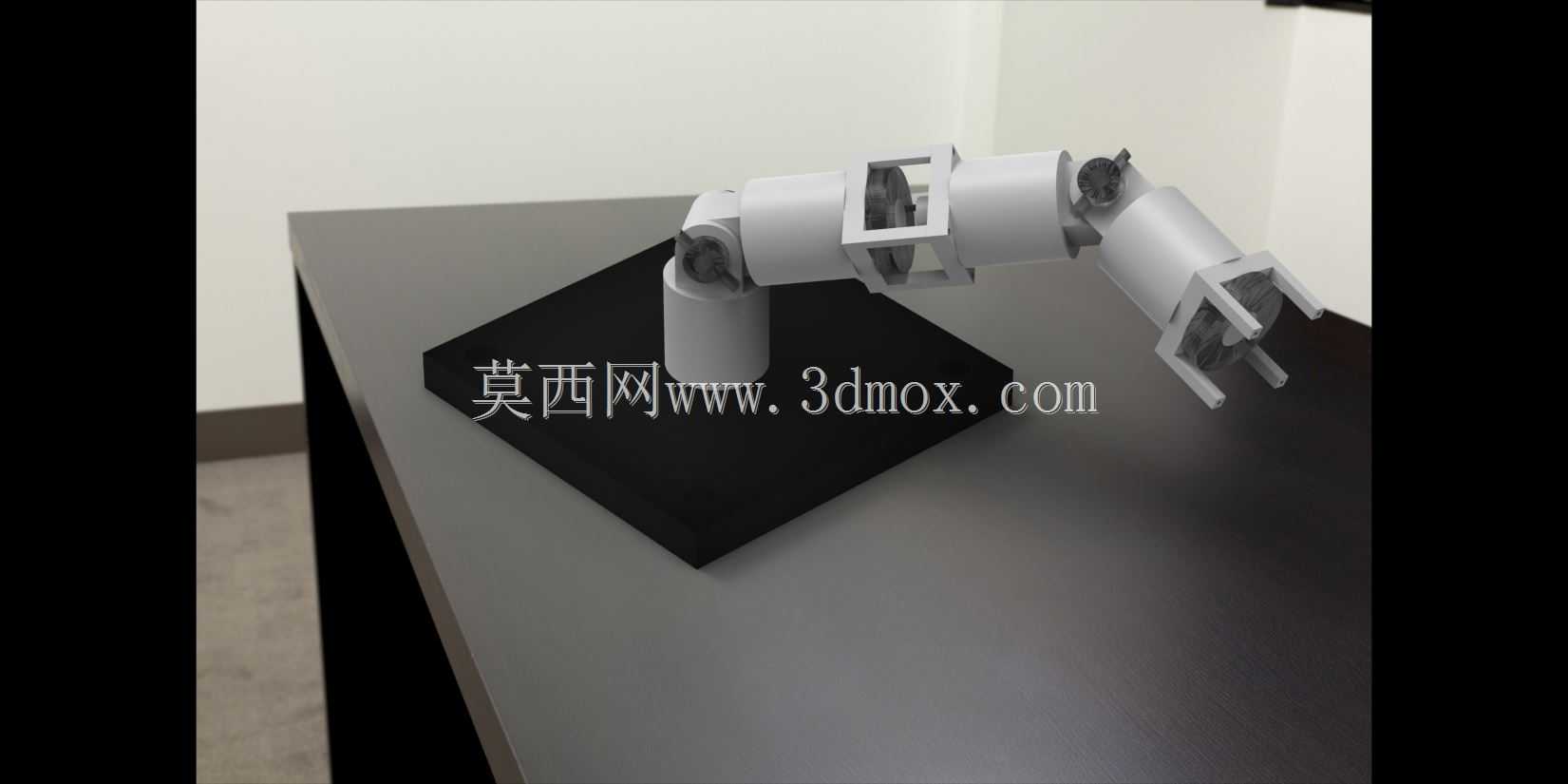

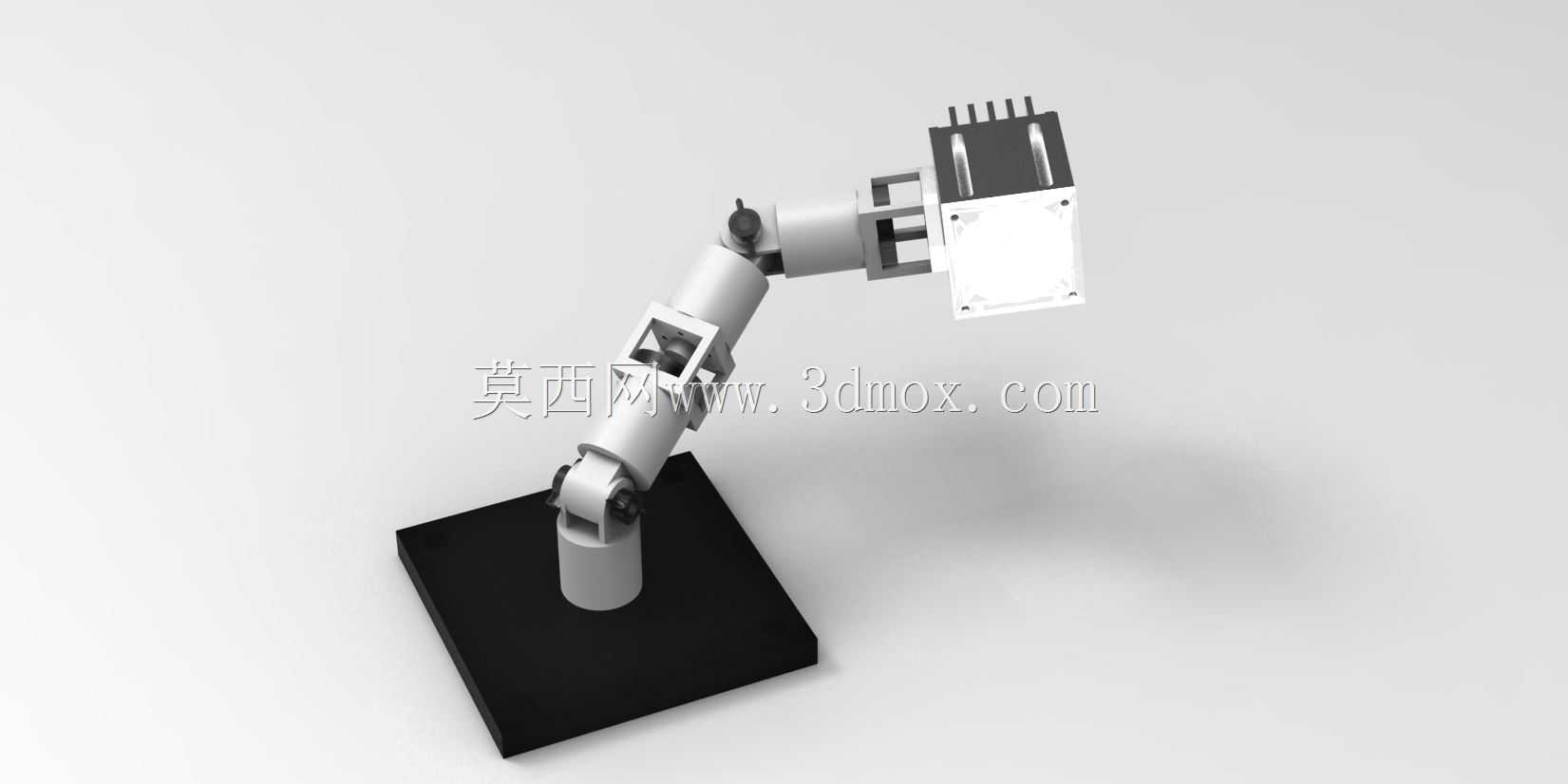

小型照明系统五轴定位机械臂结构设计

这款多关节定位机械臂主要面向小型精密照明场景的光束调控需求，可在桌面级作业空间内完成照明光束的精准定位与瞄准作业，适配实验室精密检测照明、小型文创展品打光、微型加工工位辅助照明等对光束指向精度有较高要求的应用场景，能够替代人工反复调整灯具位置的繁琐操作，实现照明区域的快速定位与稳定保持。

从功能特性来看，该机械臂采用五轴联动的关节配置，从底座固定端到末端执行端依次设置回转关节、俯仰关节、臂段俯仰关节、腕部回转关节与末端俯仰关节，可覆盖作业半径内全空间角度的姿态调整，末端预留标准安装接口，可直接固定小型照明模组、激光指示头等功能部件，调整到位后关节处的阻尼锁紧结构可稳定保持姿态，不会因自身重量或轻微外力出现位置偏移，保障光束指向的长期稳定性。

在设计思路上，整体结构优先兼顾轻量化与结构刚性，臂段采用中空式结构设计，既可以降低整体自重减少底座负载，也可预留走线空间将照明模组的供电线路隐藏在臂体内部，避免外露线路干扰关节运动、影响整体整洁度；关节连接处采用标准化的铰接配合结构，转动阻尼均匀无卡顿，既可以手动顺畅调整姿态，也可后续加装微型舵机升级为电控驱动版本，适配自动化调光的升级需求。底座采用大接触面积的方形配重结构，无需额外打孔固定即可稳定放置在平整工作台面，不会因臂段伸展调整出现重心偏移倾倒的问题。

从安装边界与尺寸适配来看，该机械臂收拢状态下整体高度较低，可收纳在常规设备收纳架层板中，完全伸展后作业半径可覆盖直径400毫米左右的半球形作业空间，末端负载可满足常规小型LED照明模组、低功率激光头的安装承重需求，安装时仅需保证底座放置区域平整无凸起，预留出臂段转动所需的周边空间即可，无需复杂的安装调试流程，手动调整即可快速达到所需的光束定位效果，适配各类小型作业场景的快速部署需求。
