改进型球梁平衡控制机械系统结构

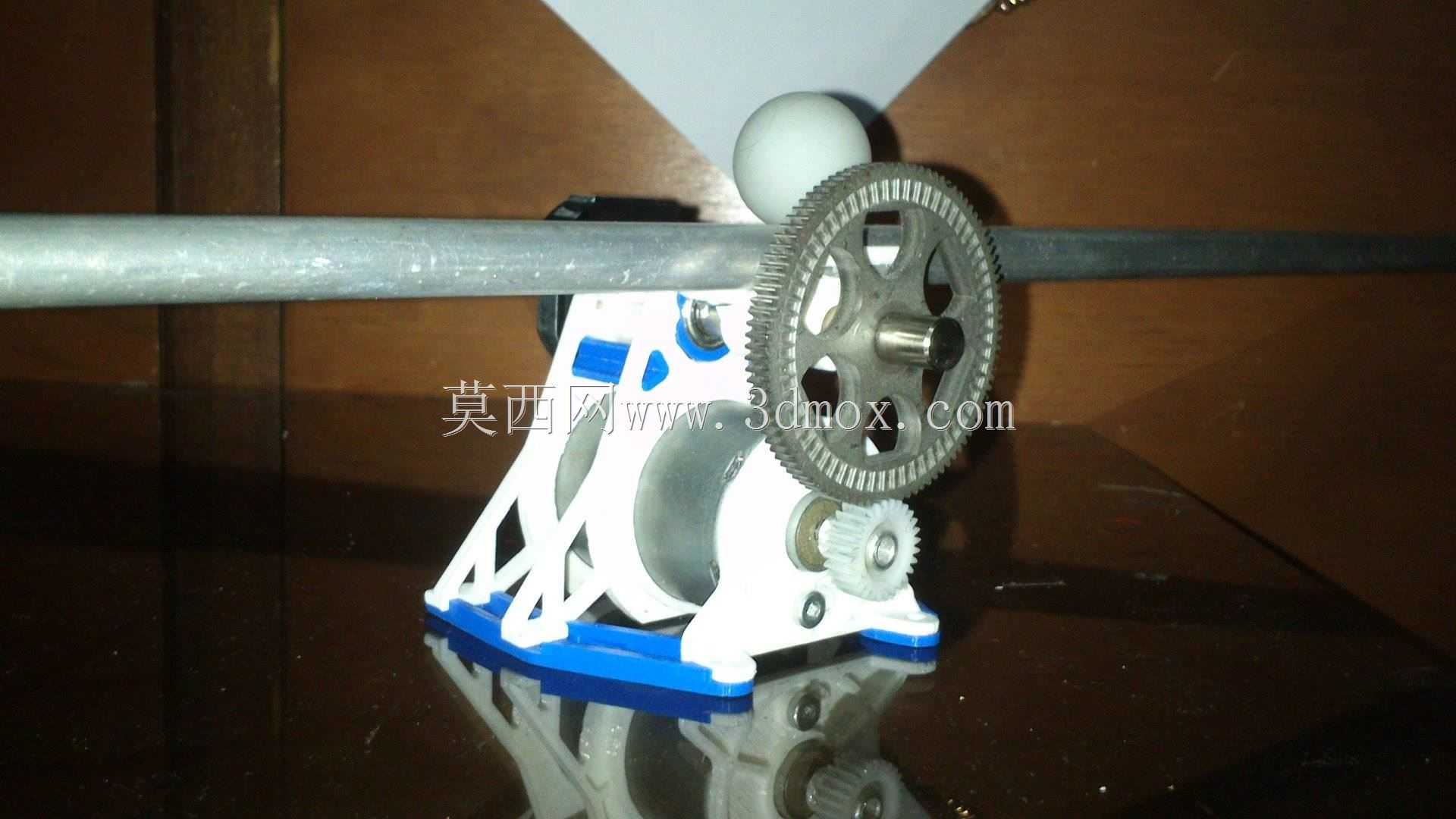

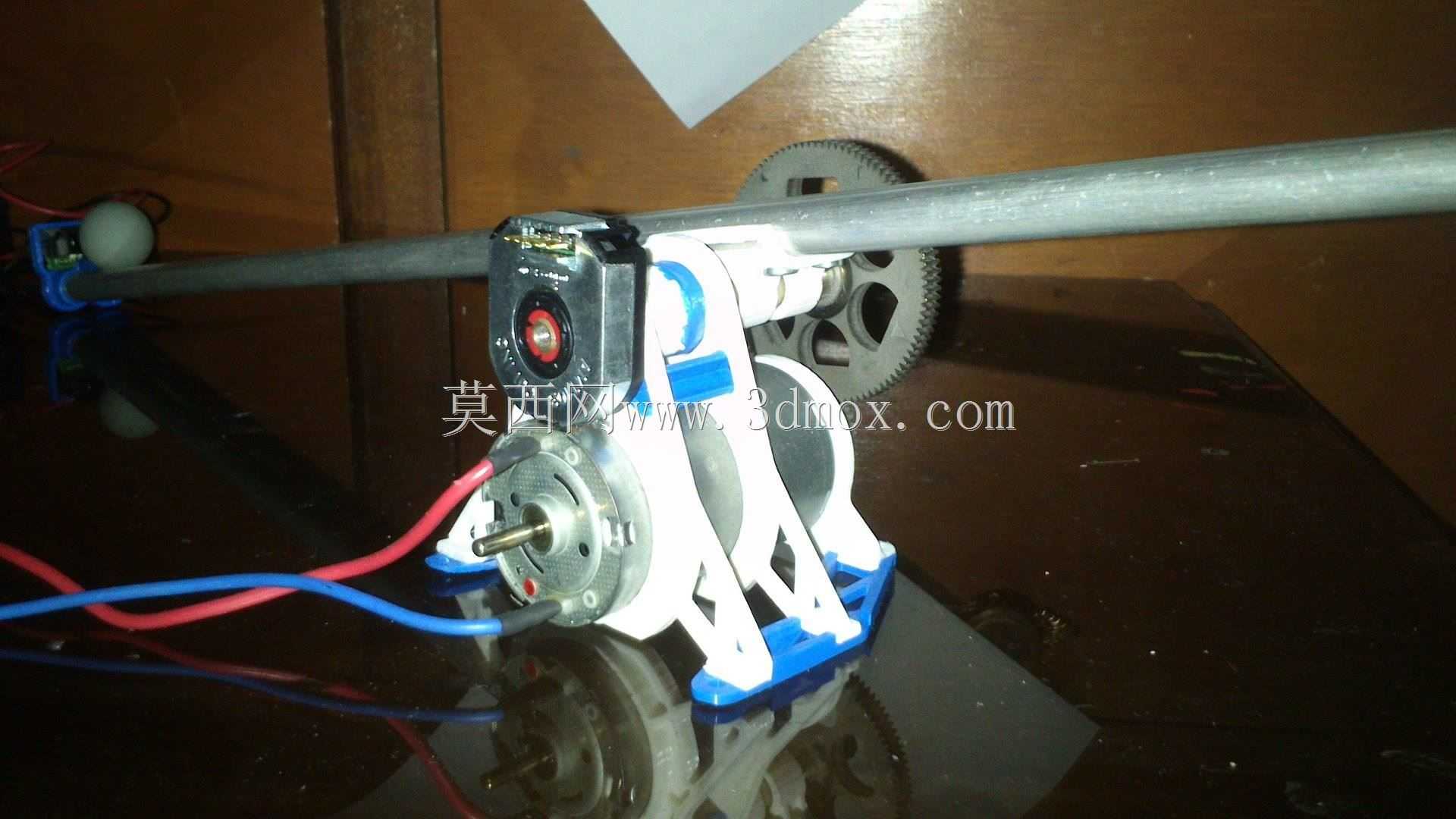

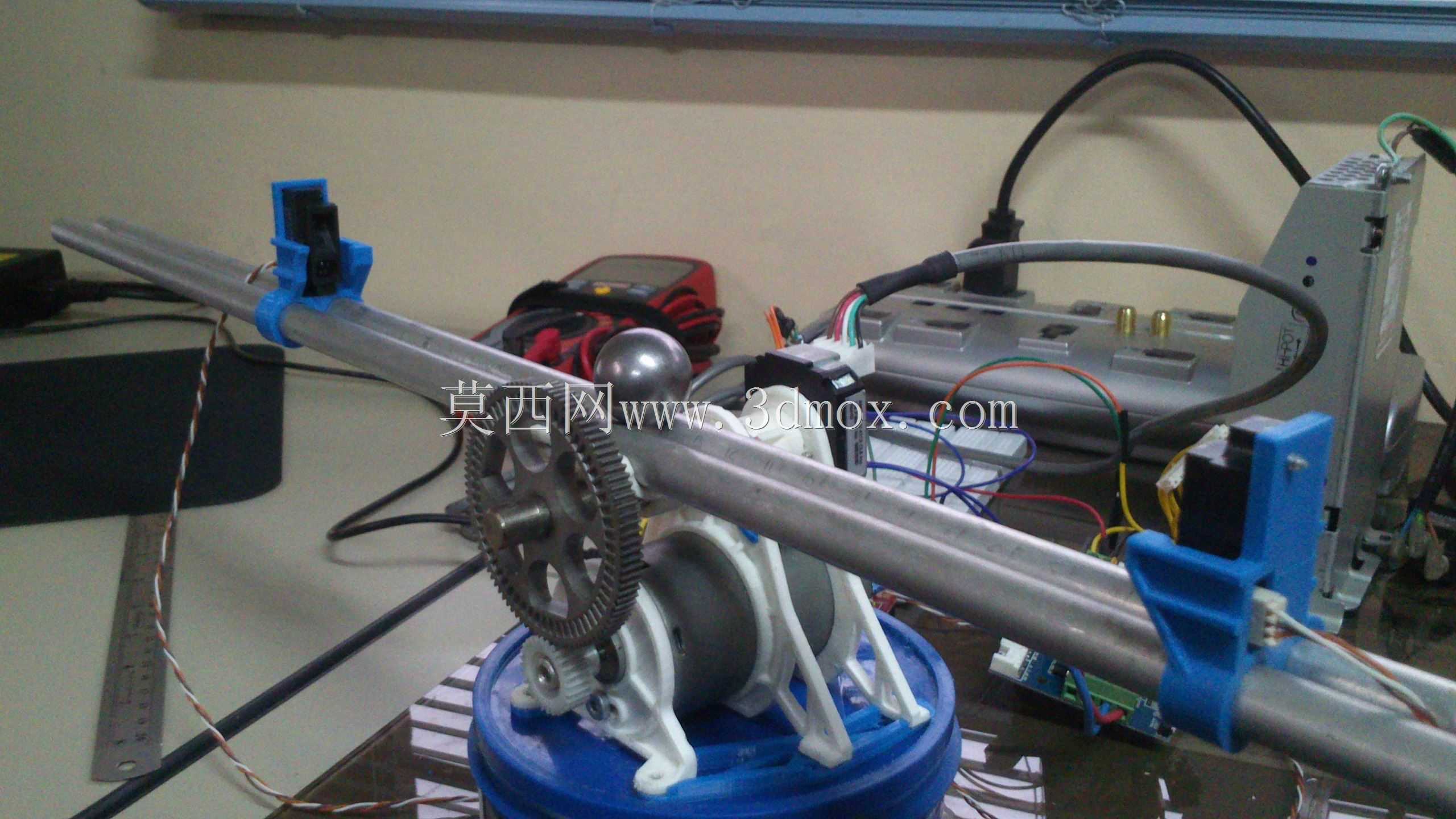

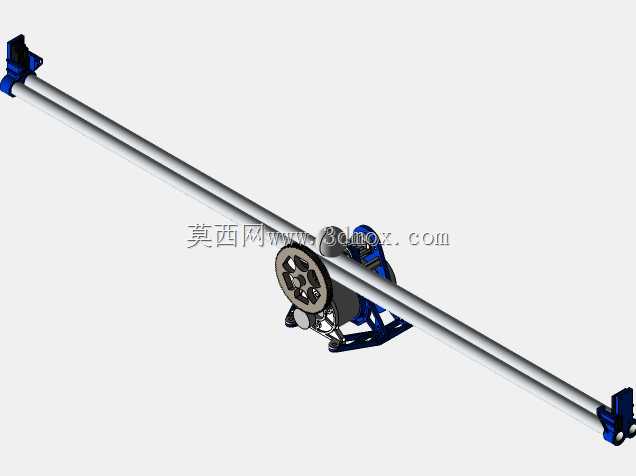

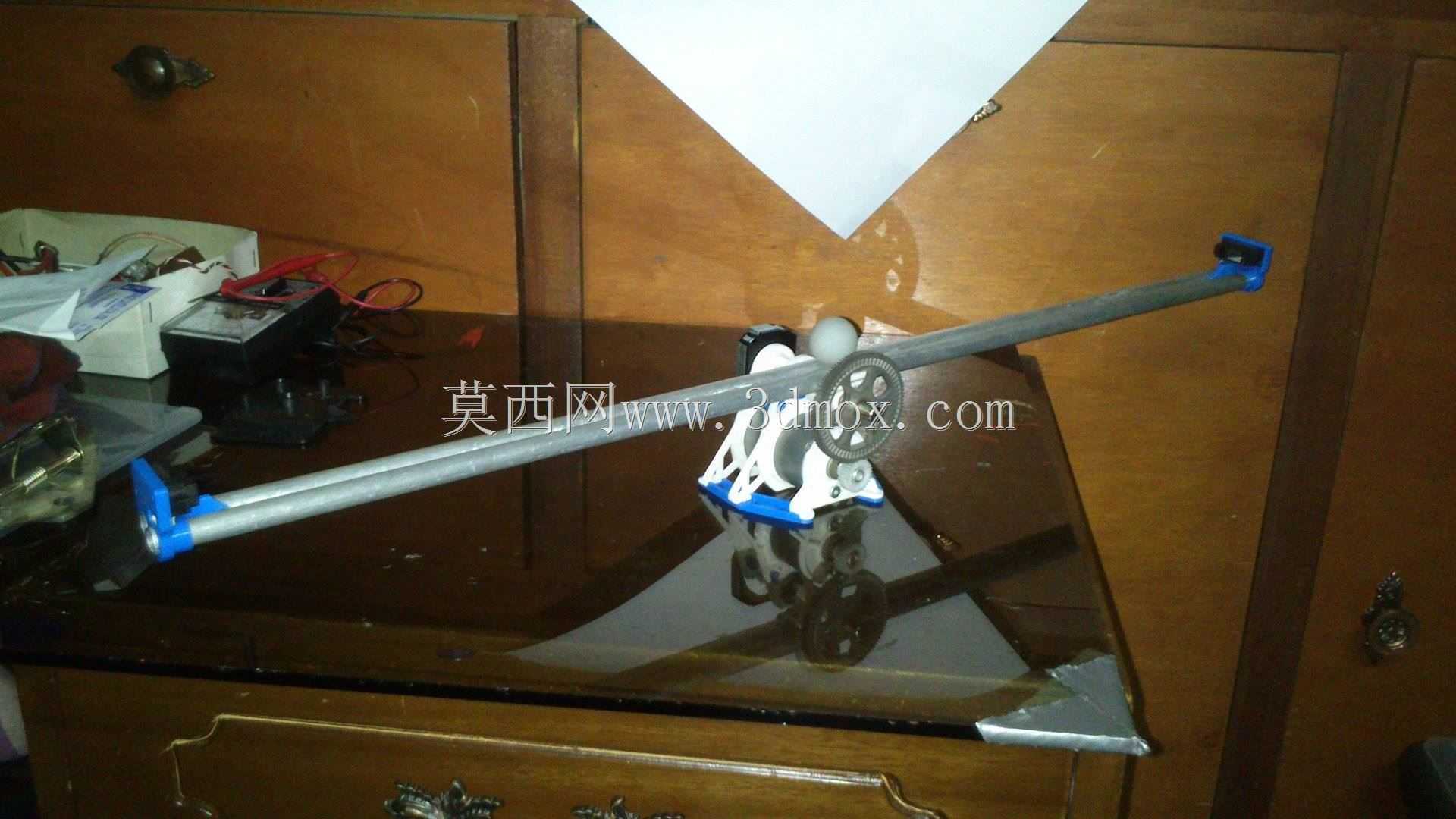

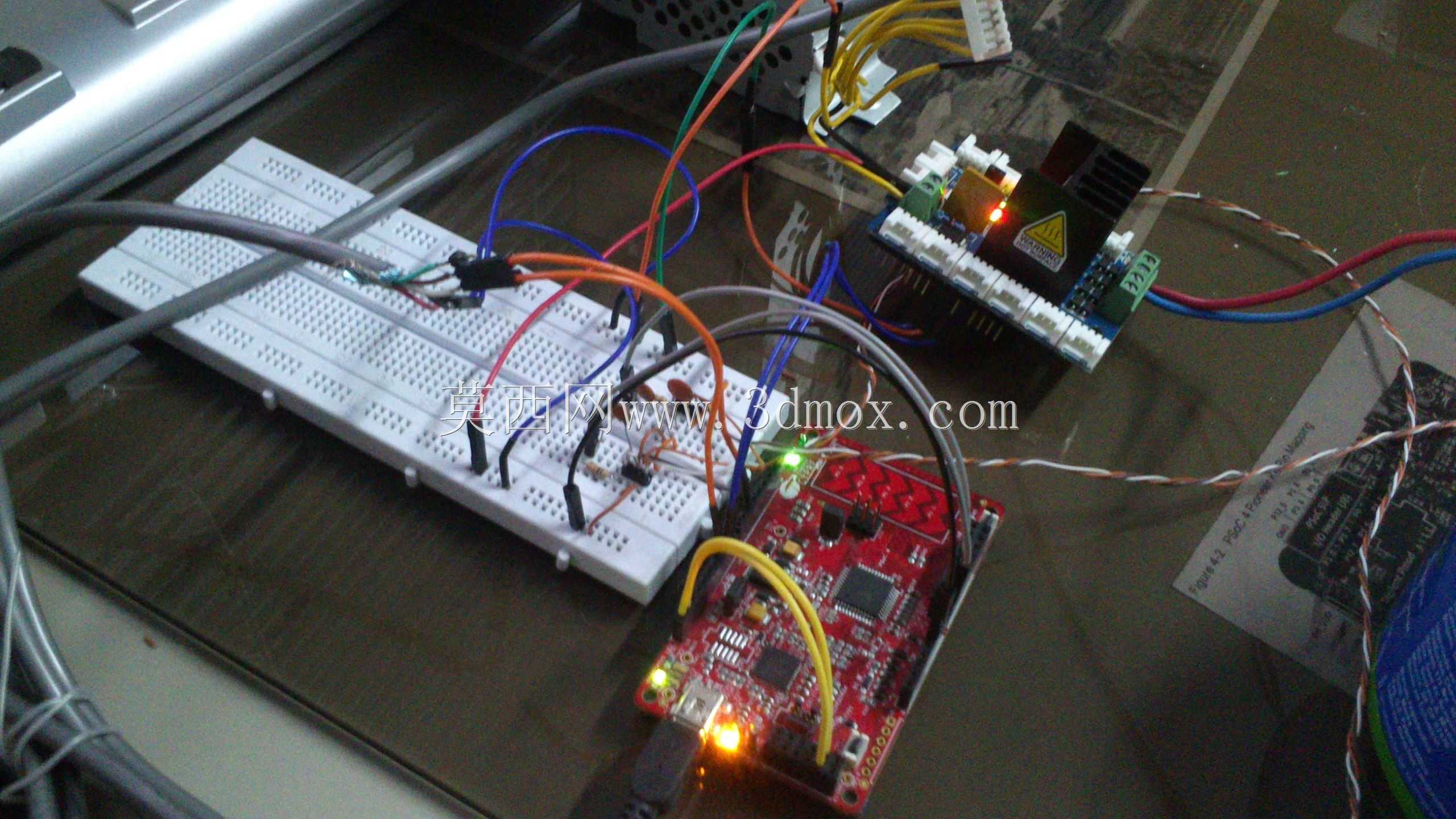

该套机械结构属于典型的球梁平衡控制实验类机械载体，主要面向自动控制原理教学实验、控制算法验证场景使用，可作为高校自动化、机械电子工程专业的实验实训载体，也可作为控制算法开发者验证PID、模糊控制、神经网络控制等算法的实物执行平台，能够直观展现闭环控制系统的调节过程与控制效果，帮助使用者理解位置反馈、动态平衡调节的核心逻辑。整套结构以横向布置的金属圆梁作为球体的运动轨道，梁体通过两端的蓝色快装固定座实现支撑定位，固定座采用卡扣式锁紧结构，可快速调整梁体的水平倾角与安装高度，适配不同的实验调节需求，梁体表面做光滑氧化处理，降低球体滚动时的摩擦阻力，保证球体运动的顺畅性，避免额外摩擦阻力对控制精度产生干扰。梁体下方的驱动核心采用齿轮啮合传动结构，大直径从动齿轮与驱动端的小齿轮配合实现减速增扭，能够精准输出小角度转动量，带动梁体产生微小倾角变化，以此调整梁上球体的受力状态，实现球体位置的动态调节；驱动模块集成安装在蓝色圆形底座上，底座内部预留了控制电路、驱动电路的安装空间，可直接嵌入常规的开源控制板与电机驱动模块，底座底部设置有均匀分布的安装孔位，可固定在实验工作台面上，避免机构运行过程中产生晃动影响控制精度。结构上搭载的红外位置检测组件沿梁体布置，用于实时采集球体在梁上的实时位置信号，将位置数据反馈给控制系统形成闭环，针对原有检测方案存在的检测精度不足问题，该改进结构预留了传感器安装位的调整空间，可根据实际需求更换更高精度的位置检测元件，比如激光位移传感器、视觉检测模块，无需对主体支撑结构做大规模改动即可完成检测精度升级。整套结构的安装边界紧凑，横向梁体长度适配常规实验台的摆放尺寸，底座直径不超过常规实验台的单工位占用宽度，所有传动部件均做外露设计，既方便实验过程中观察传动机构的运行状态，也便于使用者根据实验需求调整传动参数、更换不同规格的齿轮副来改变传动比，适配不同响应速度的控制需求。梁体两端预留了机械限位结构的安装位置，可防止调节过程中球体从梁体两端滑落，提升整套实验装置的运行可靠性，整套结构兼顾了教学演示的直观性与算法验证的实用性，能够满足从基础控制原理演示到复杂控制算法验证的多场景使用需求。
