家具平板用弹性变形铆钉结构设计

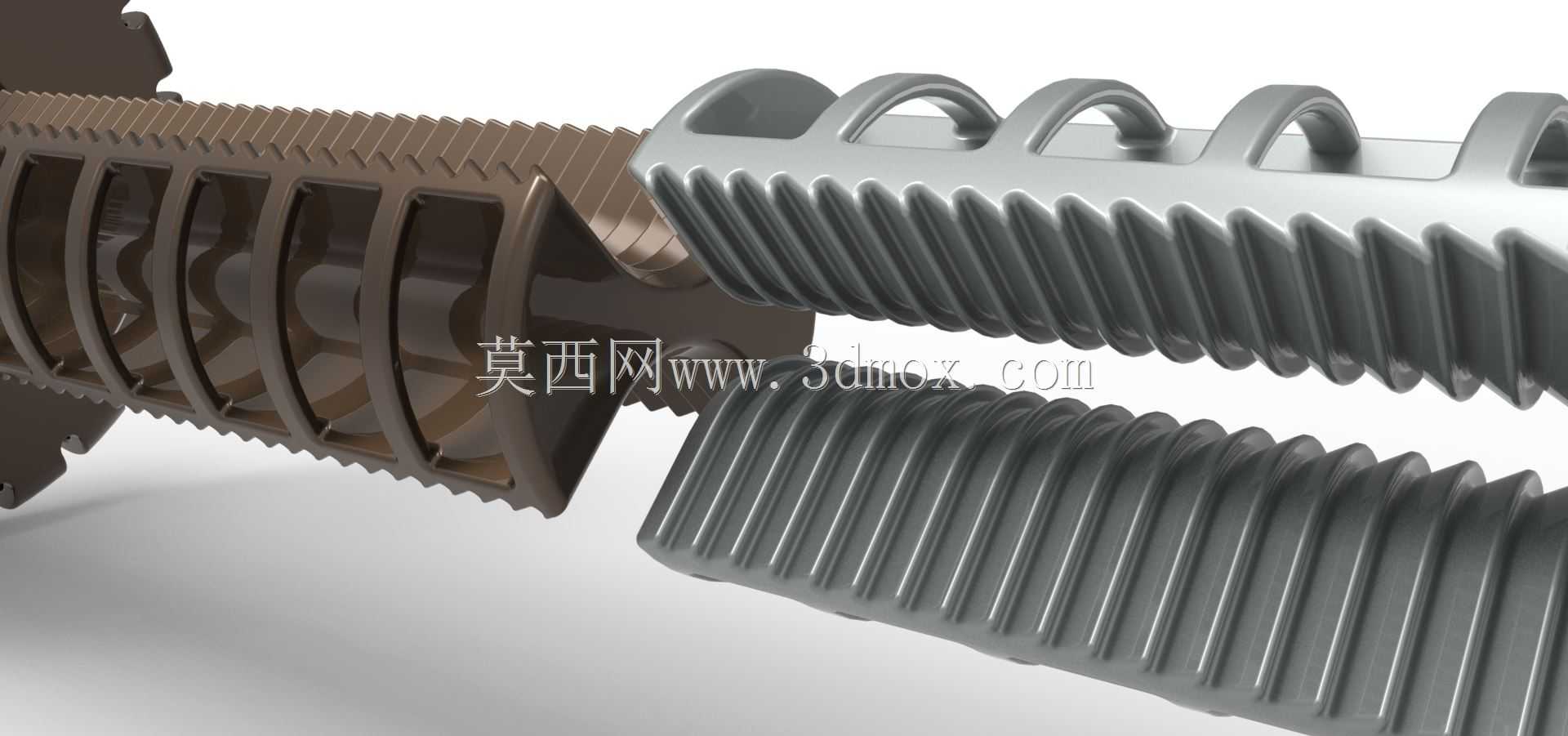

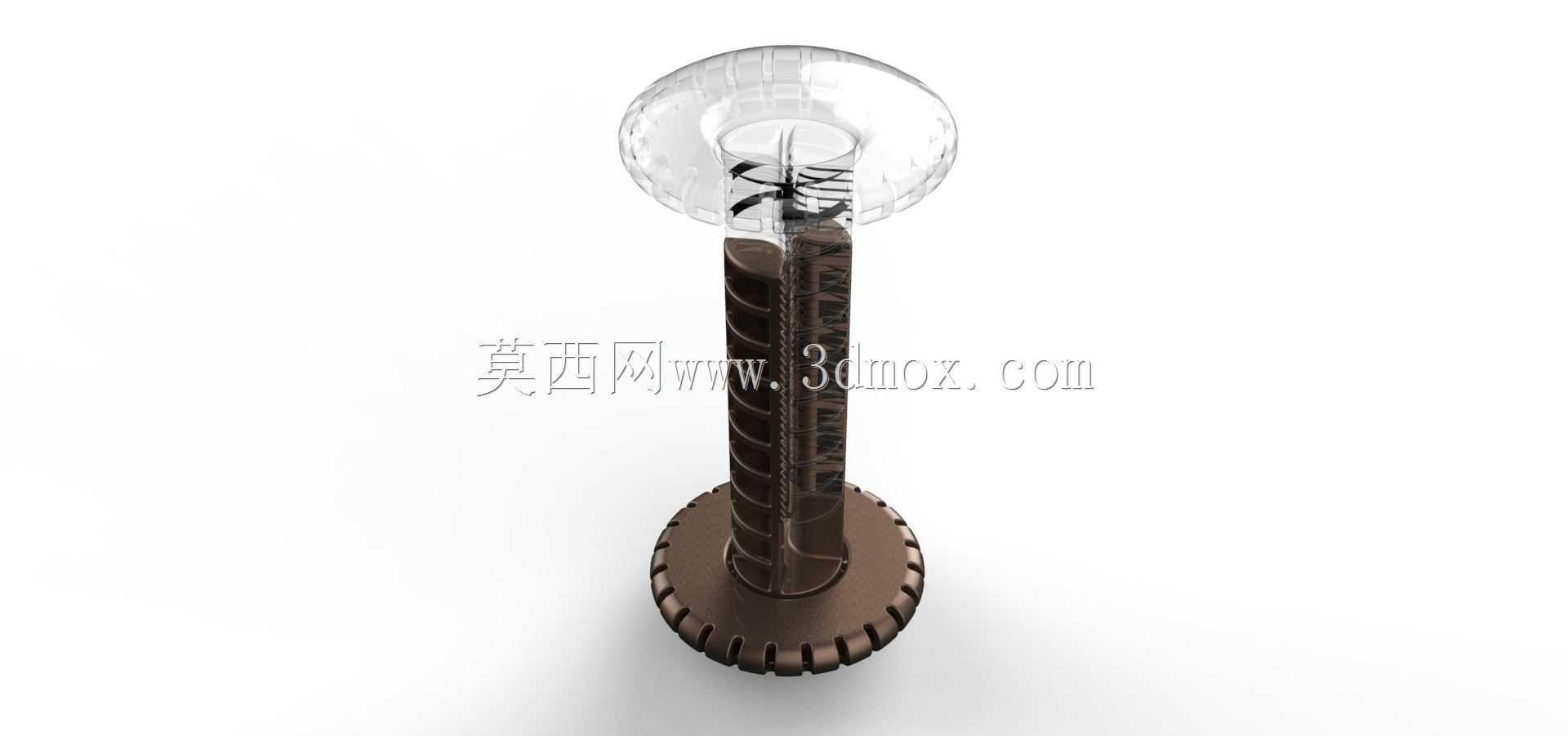

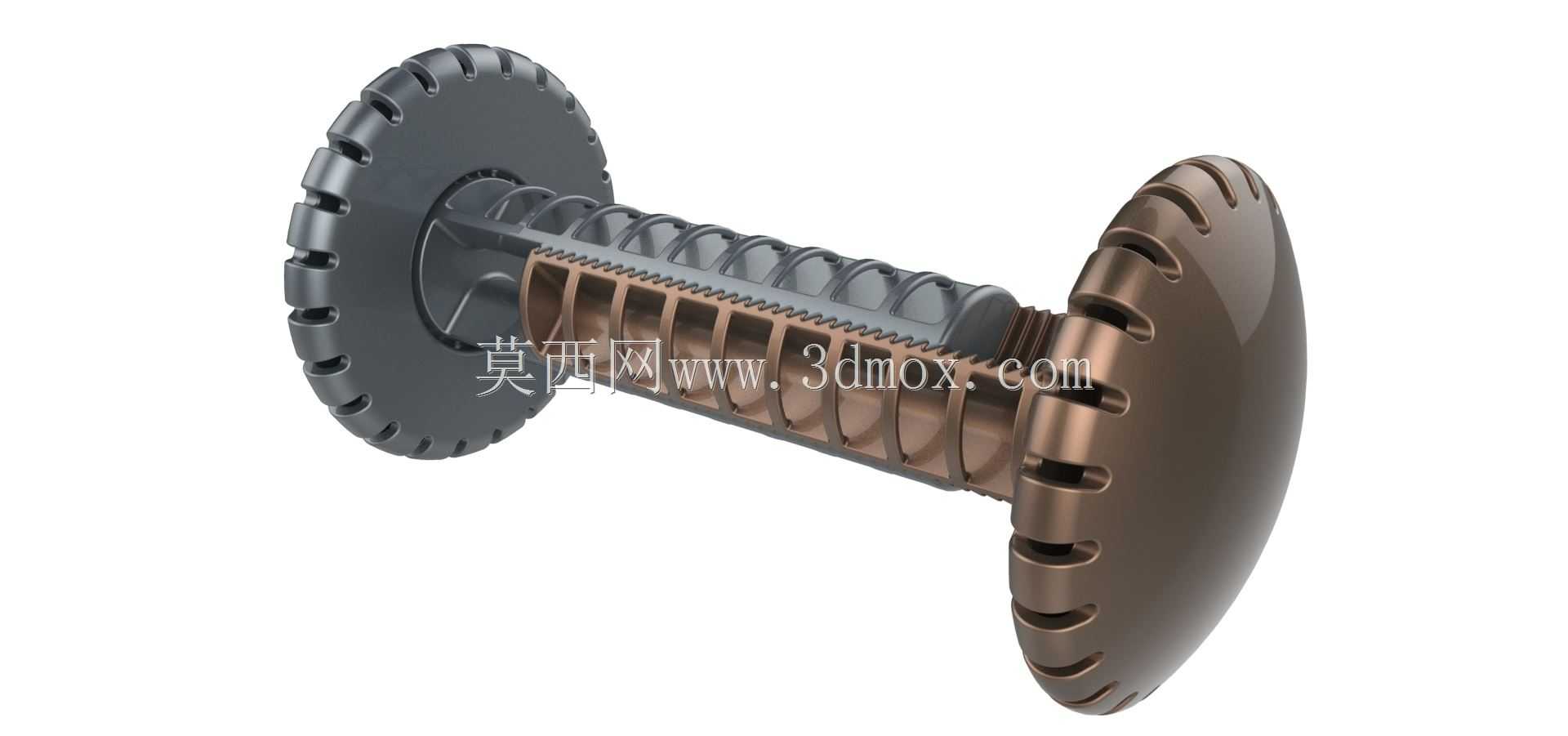

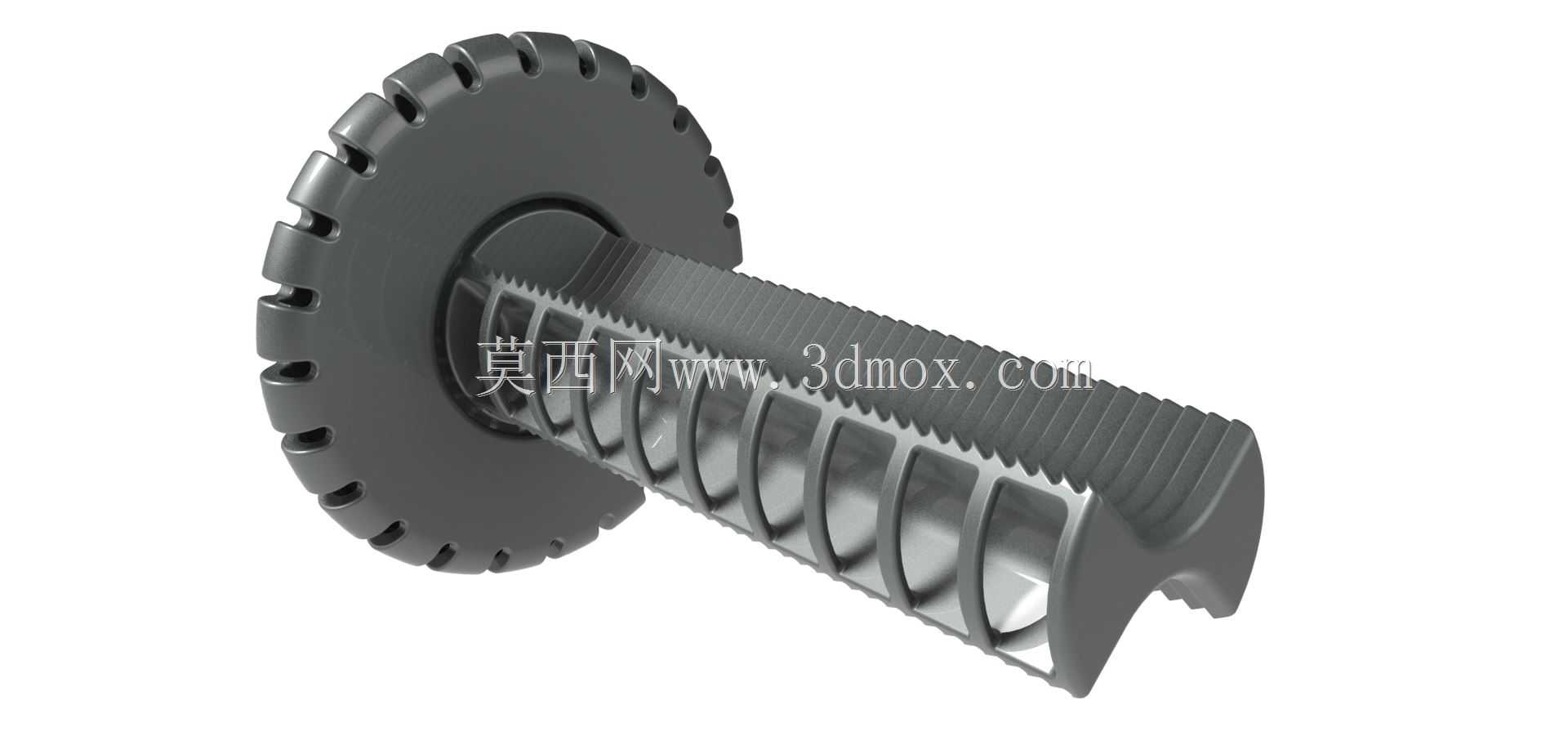

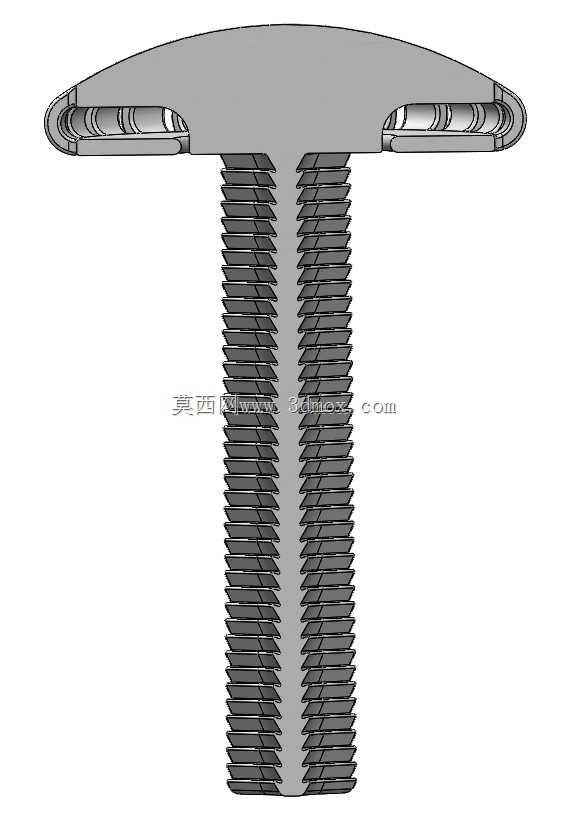

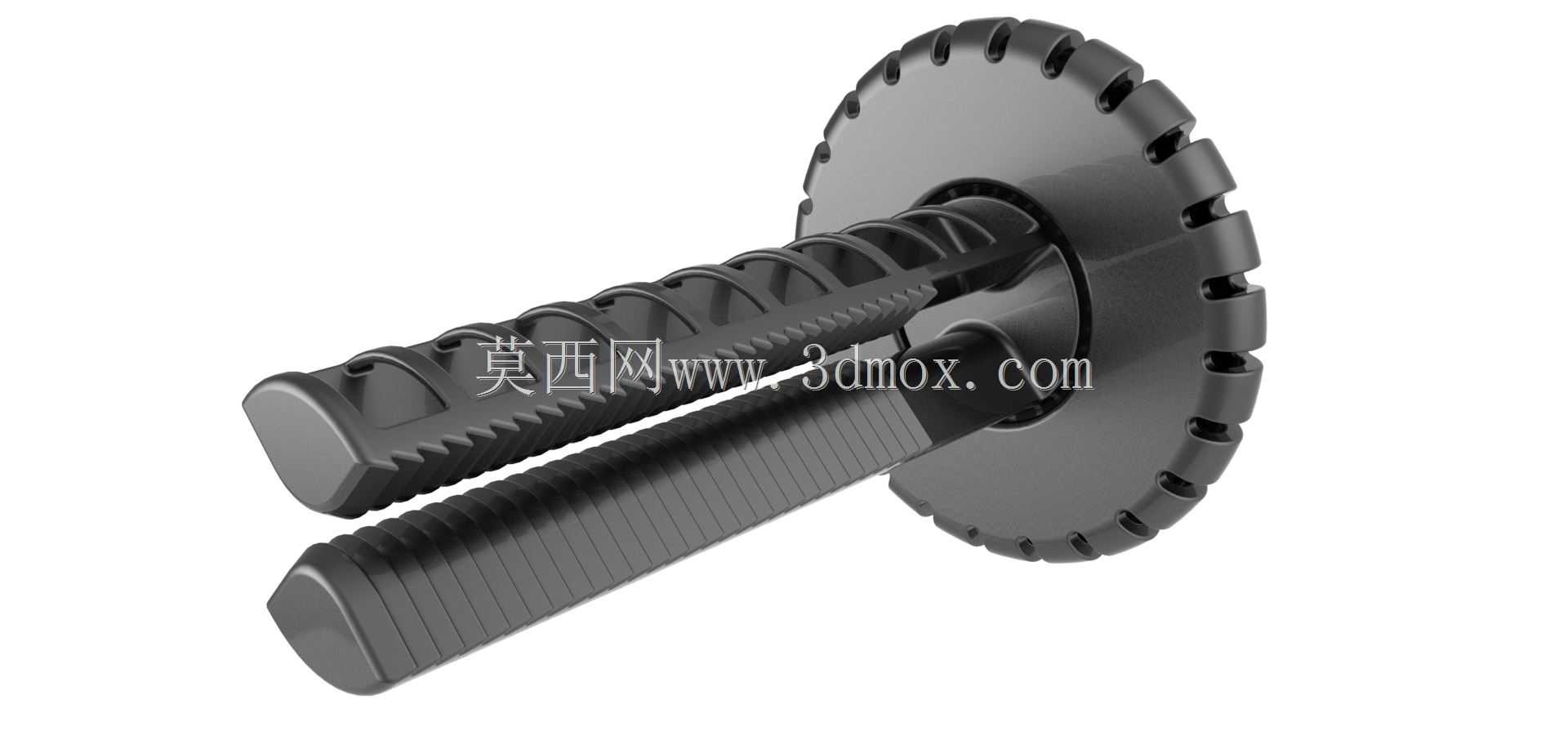

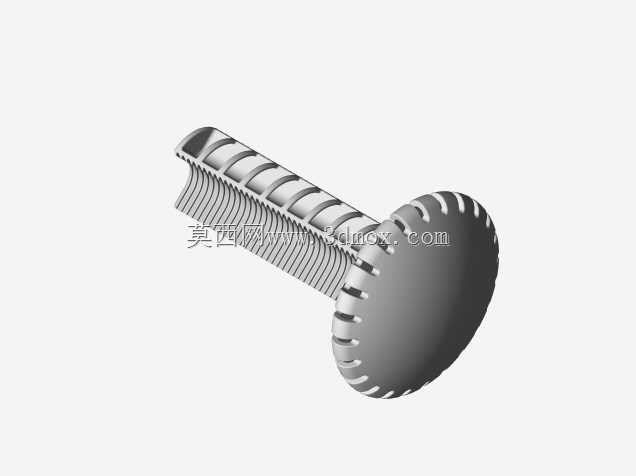

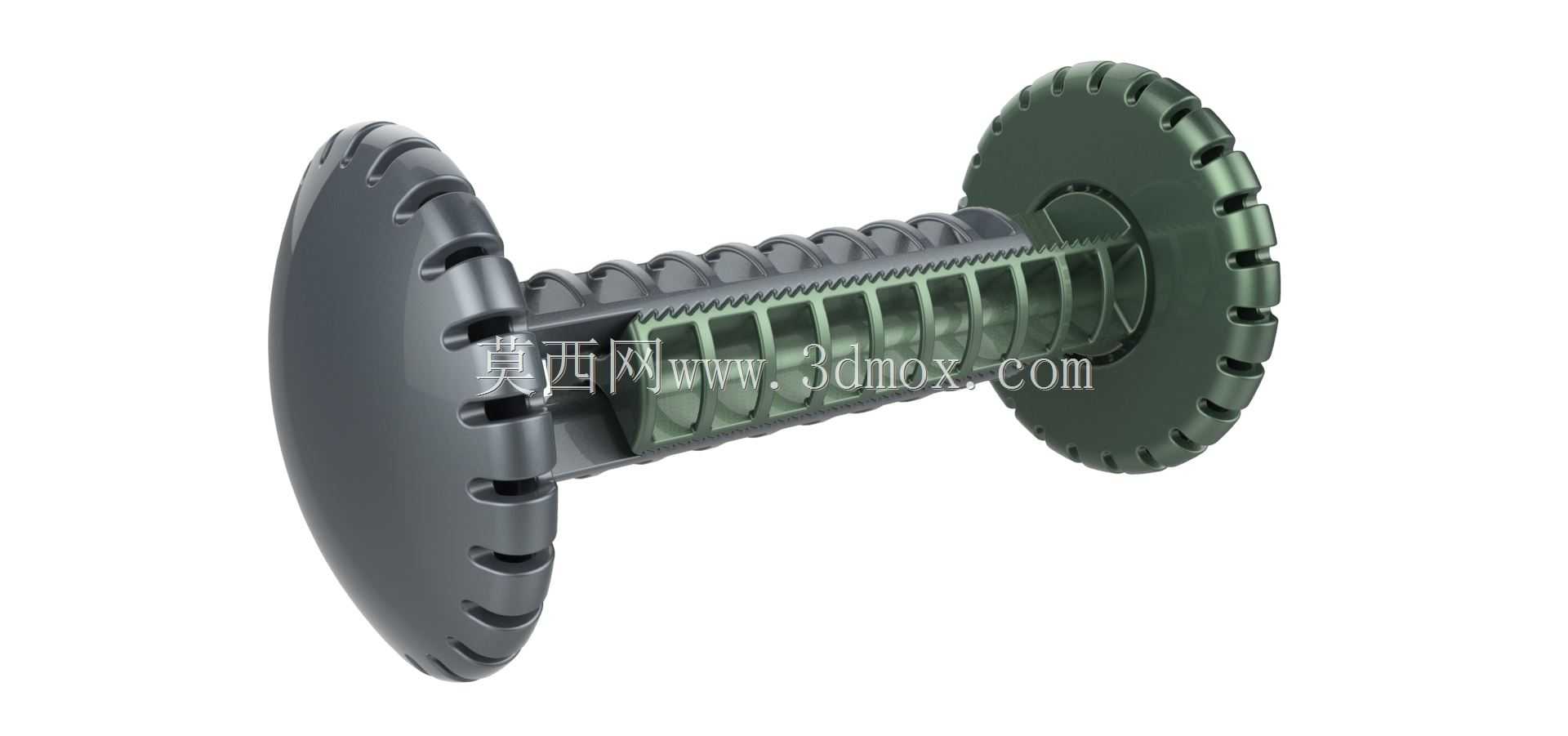

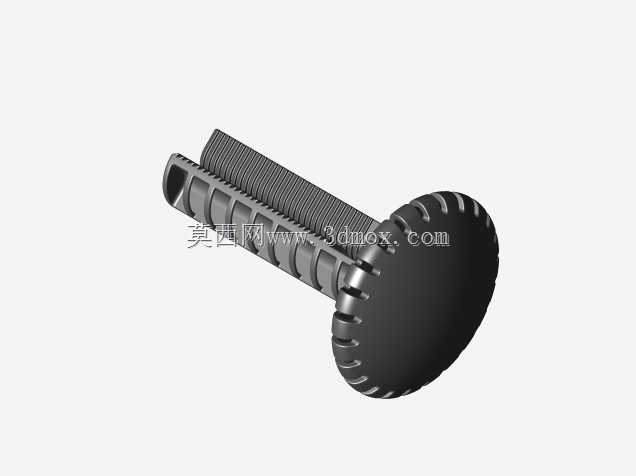

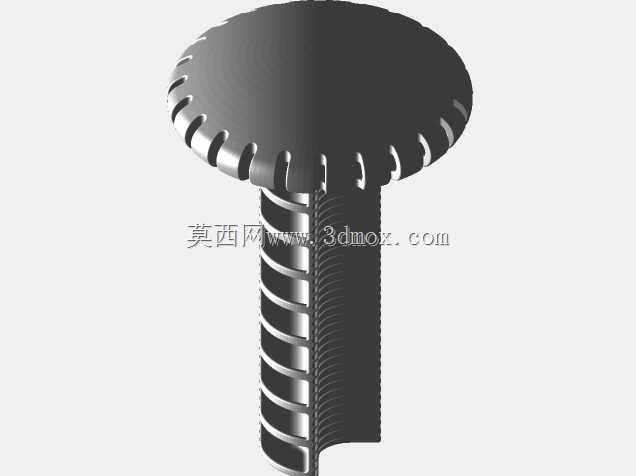

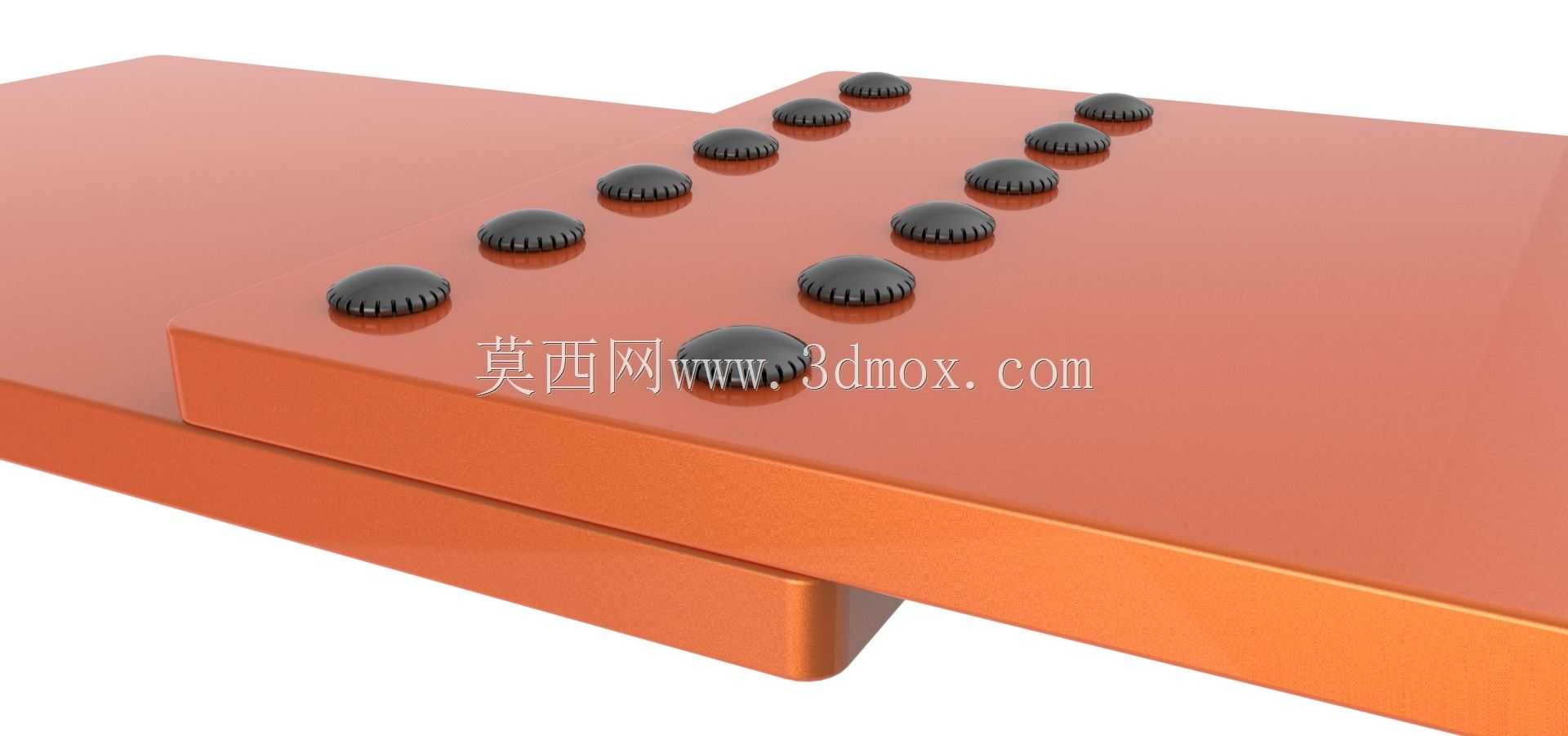

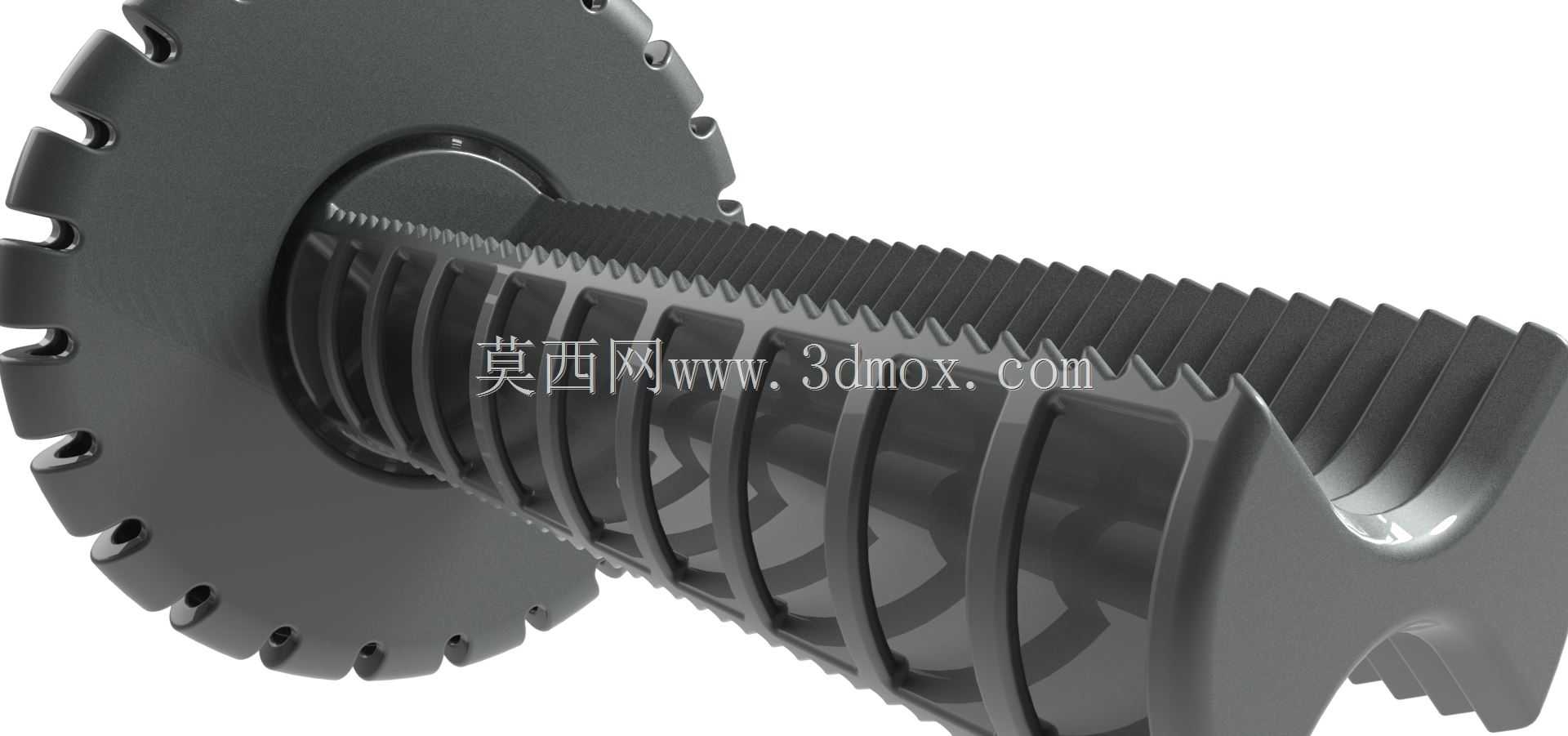

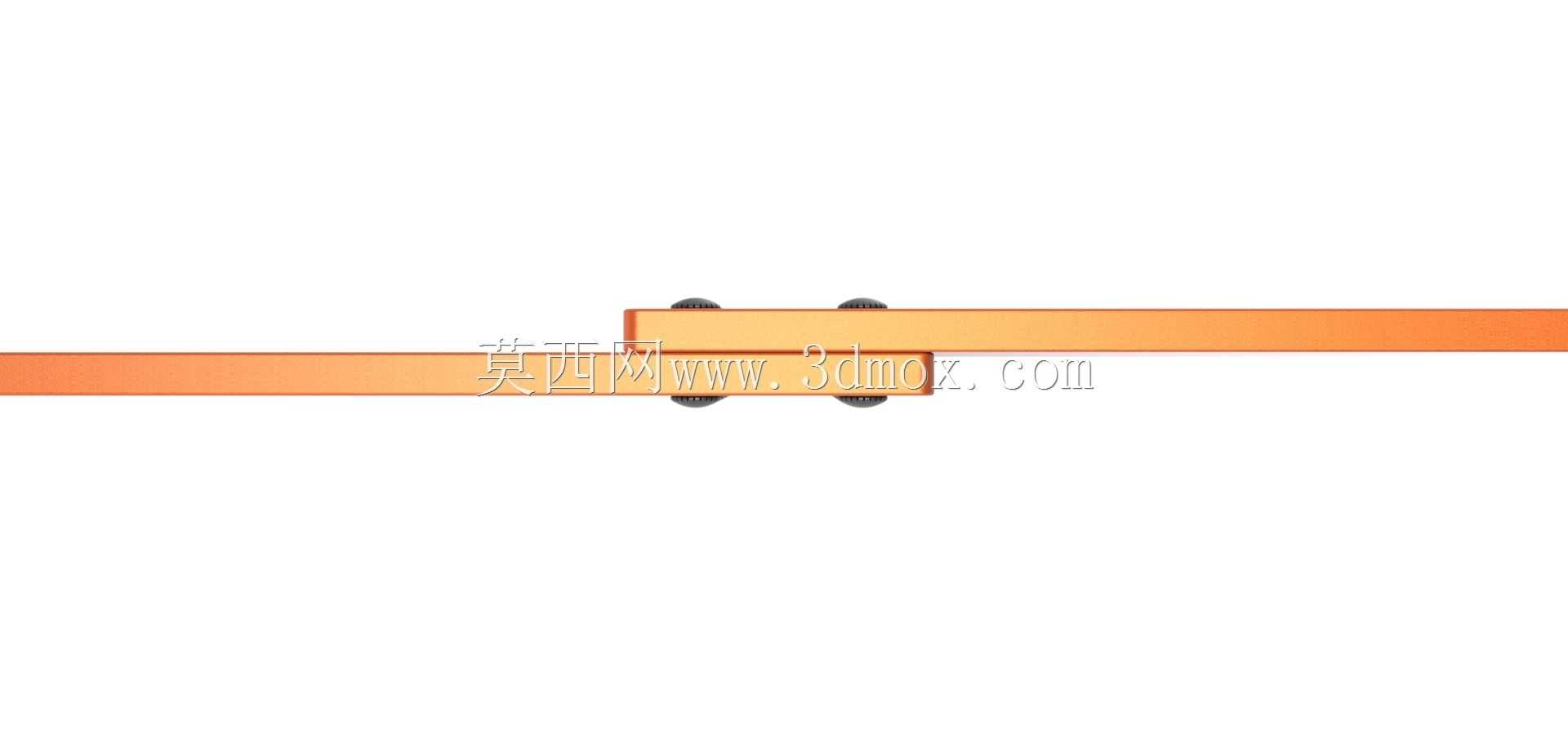

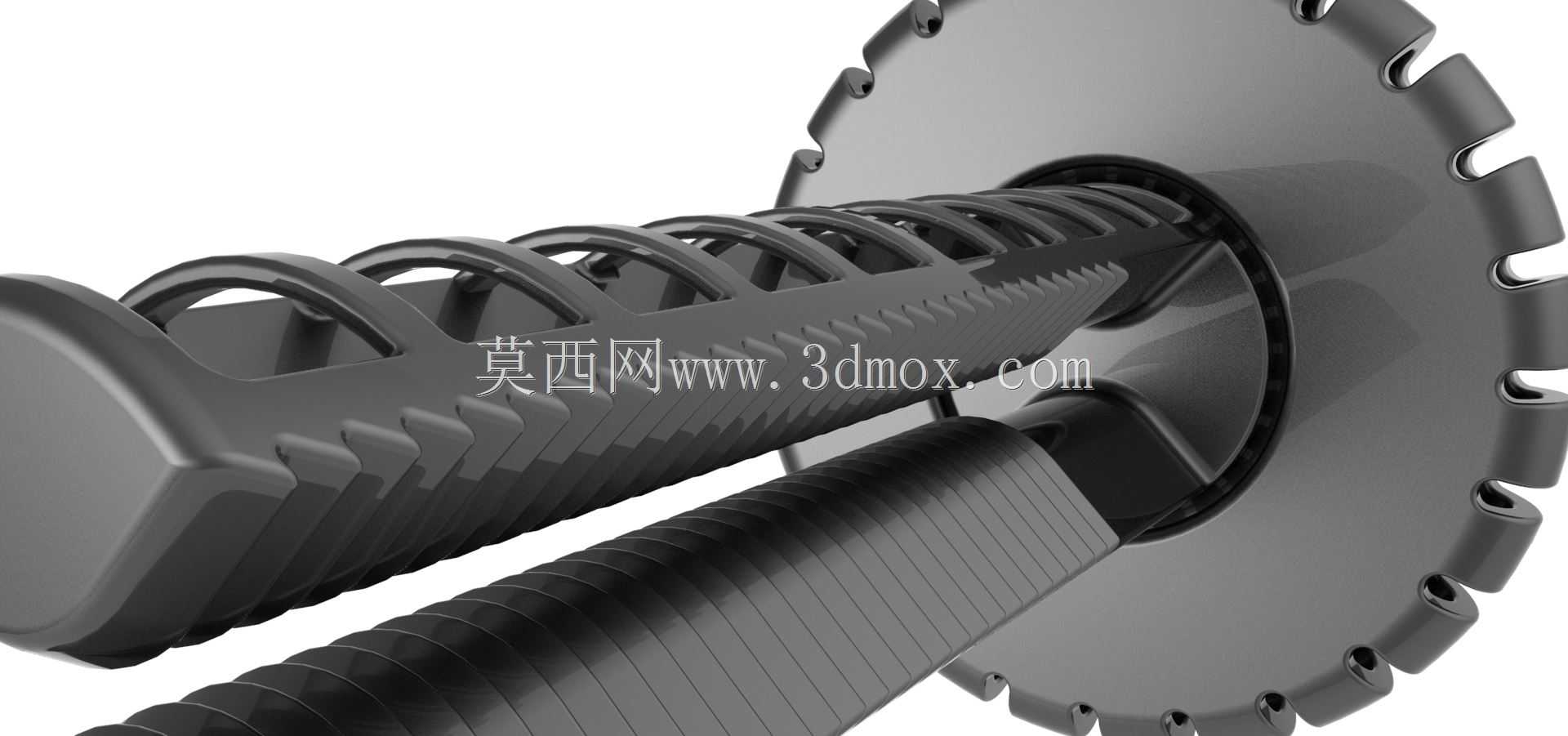

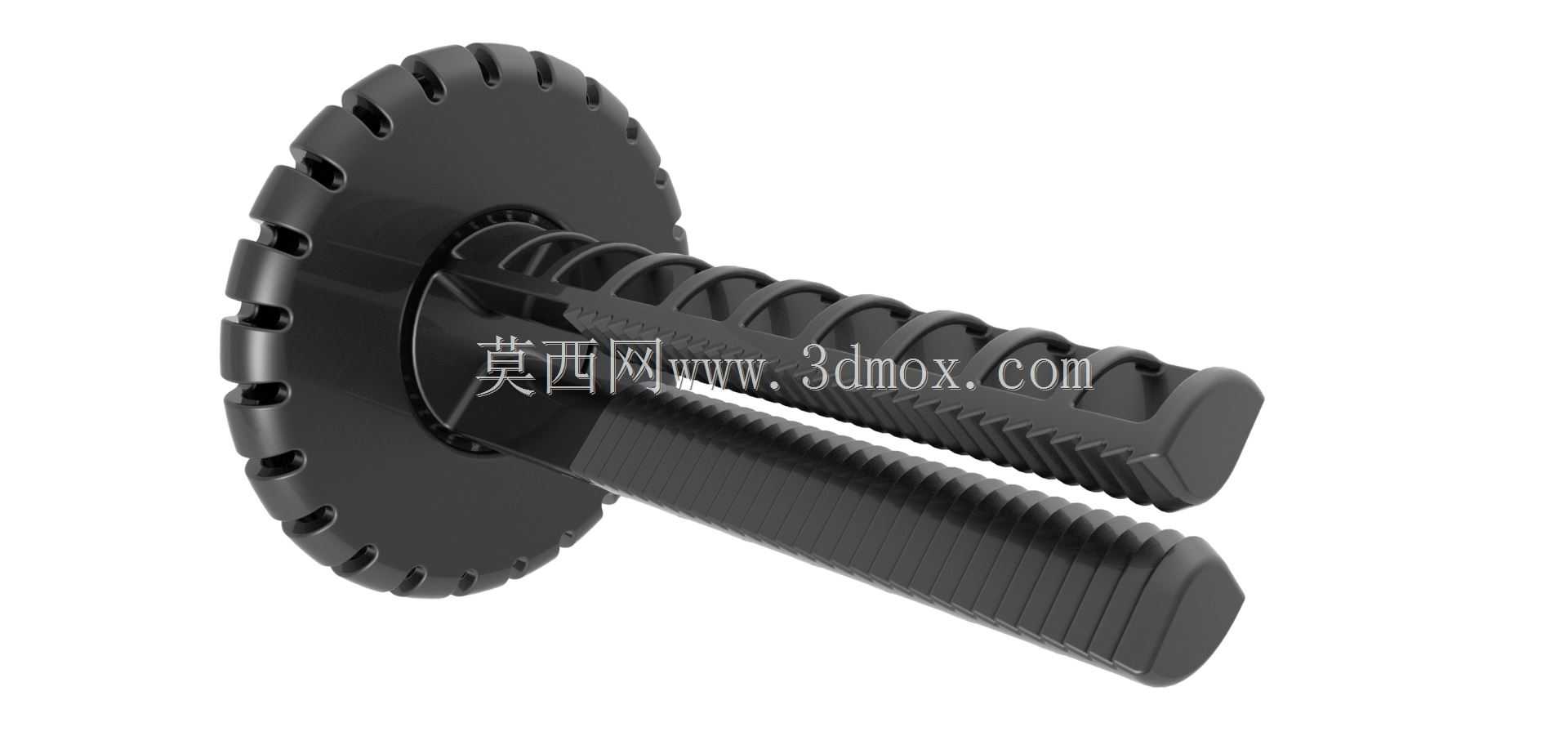

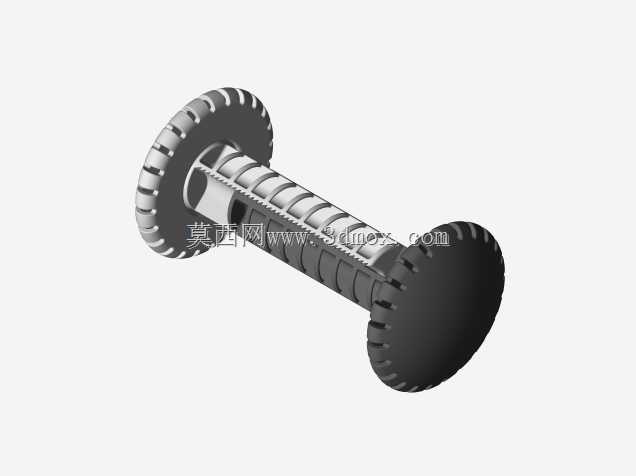

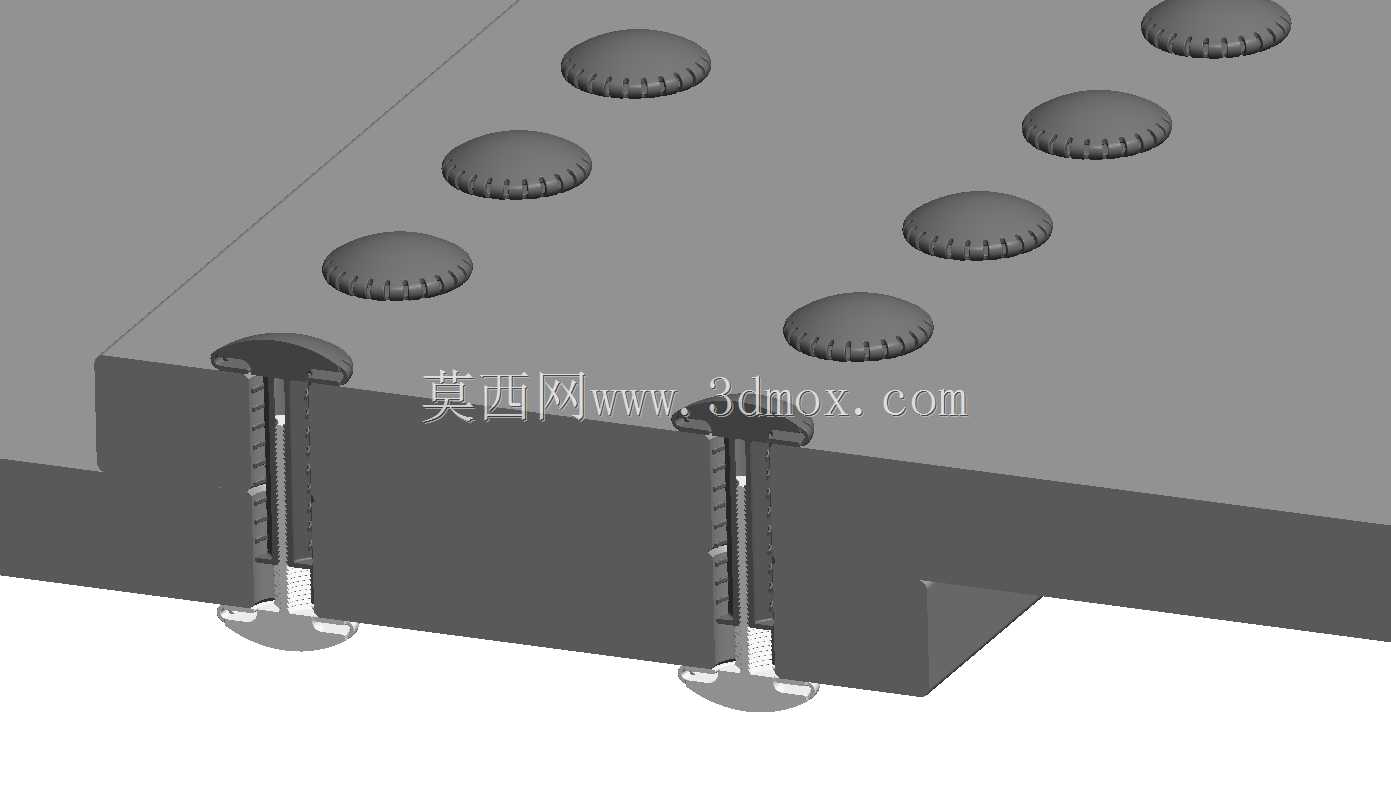

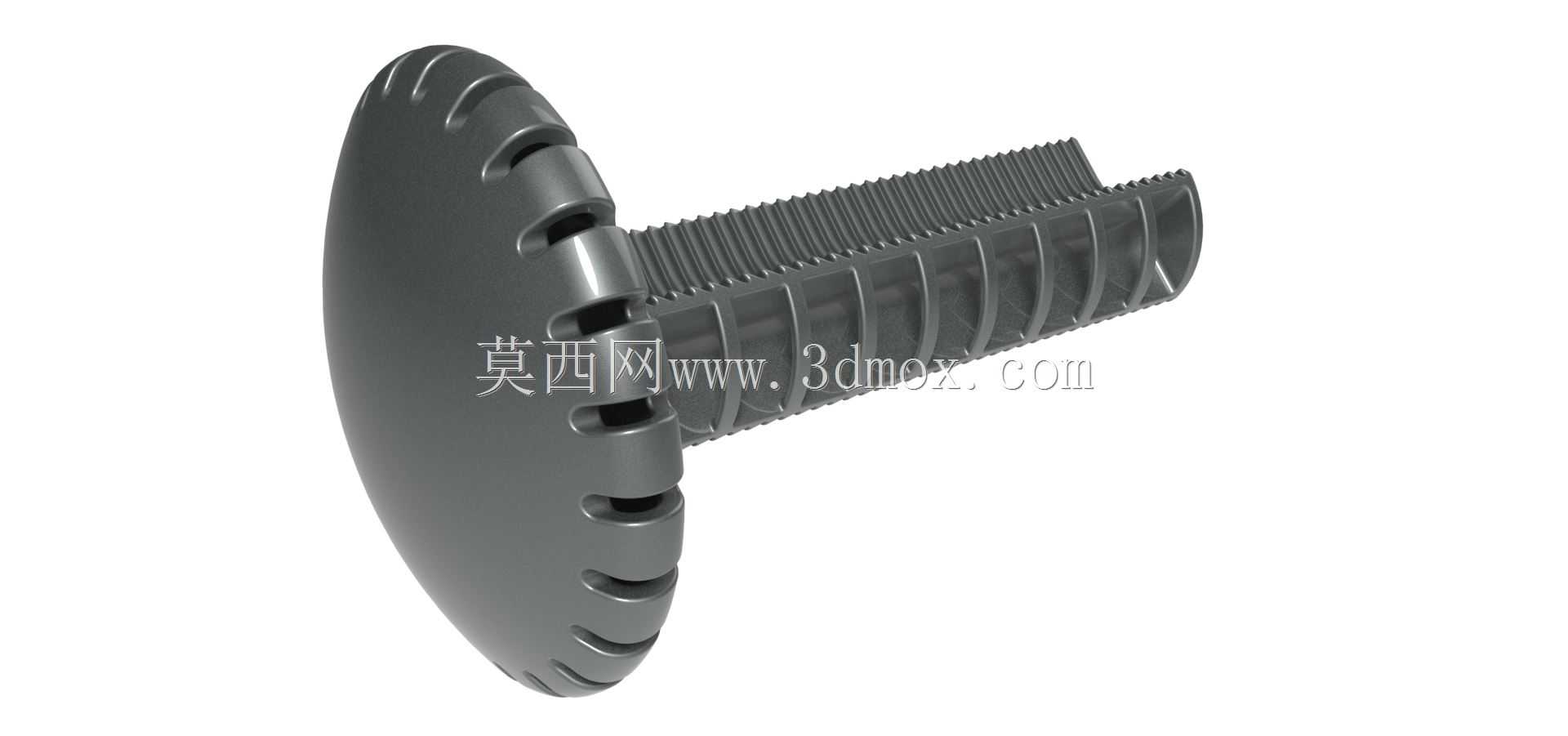

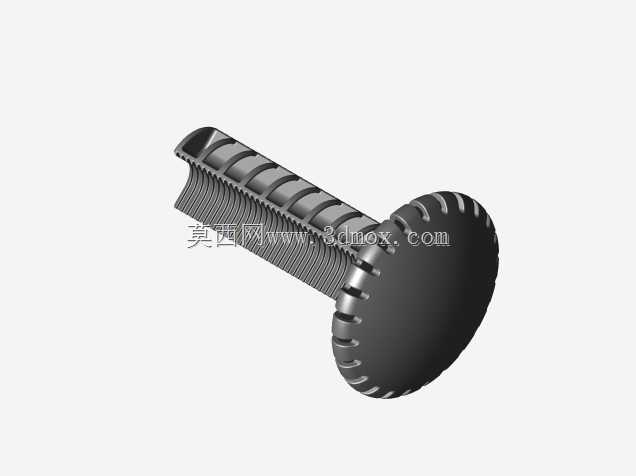

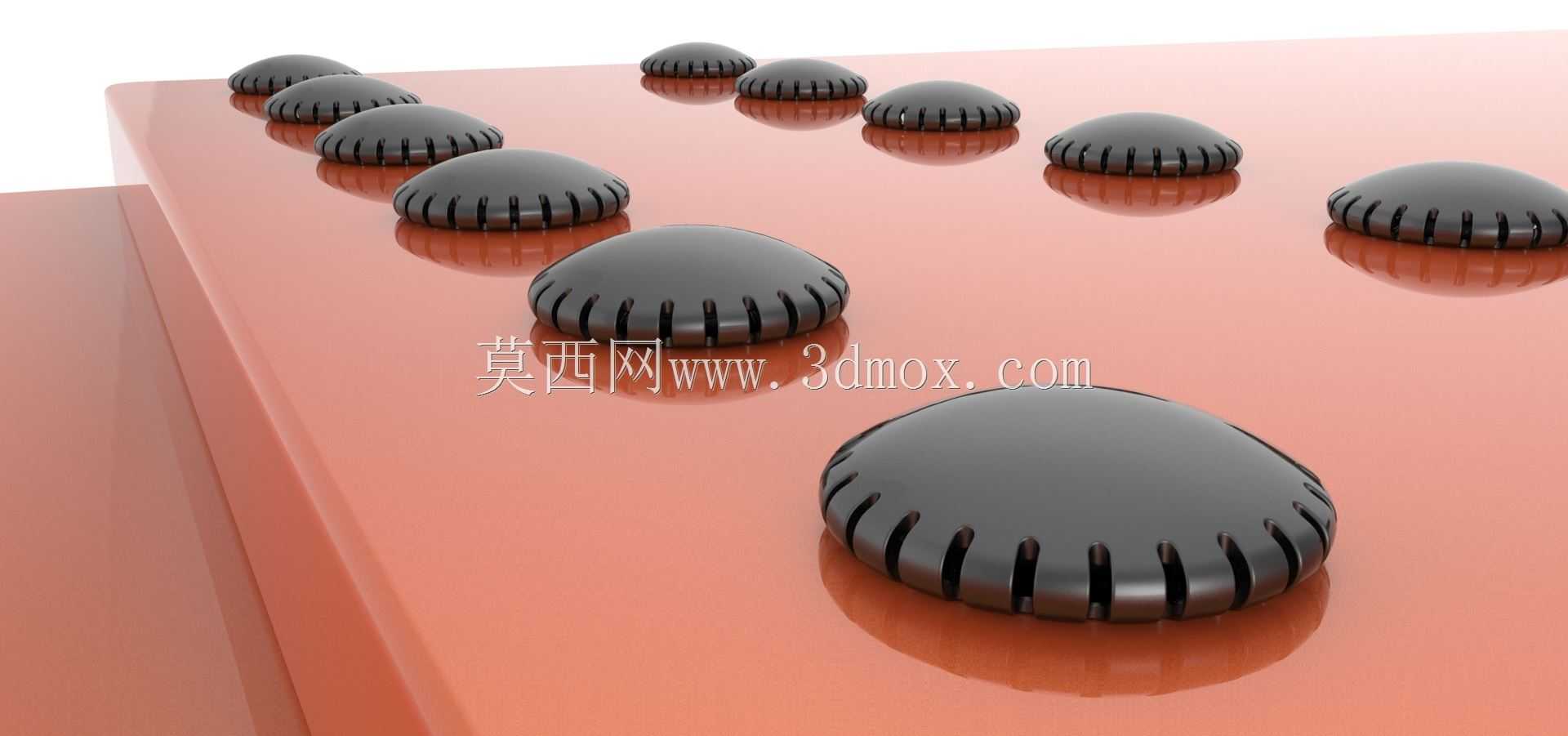

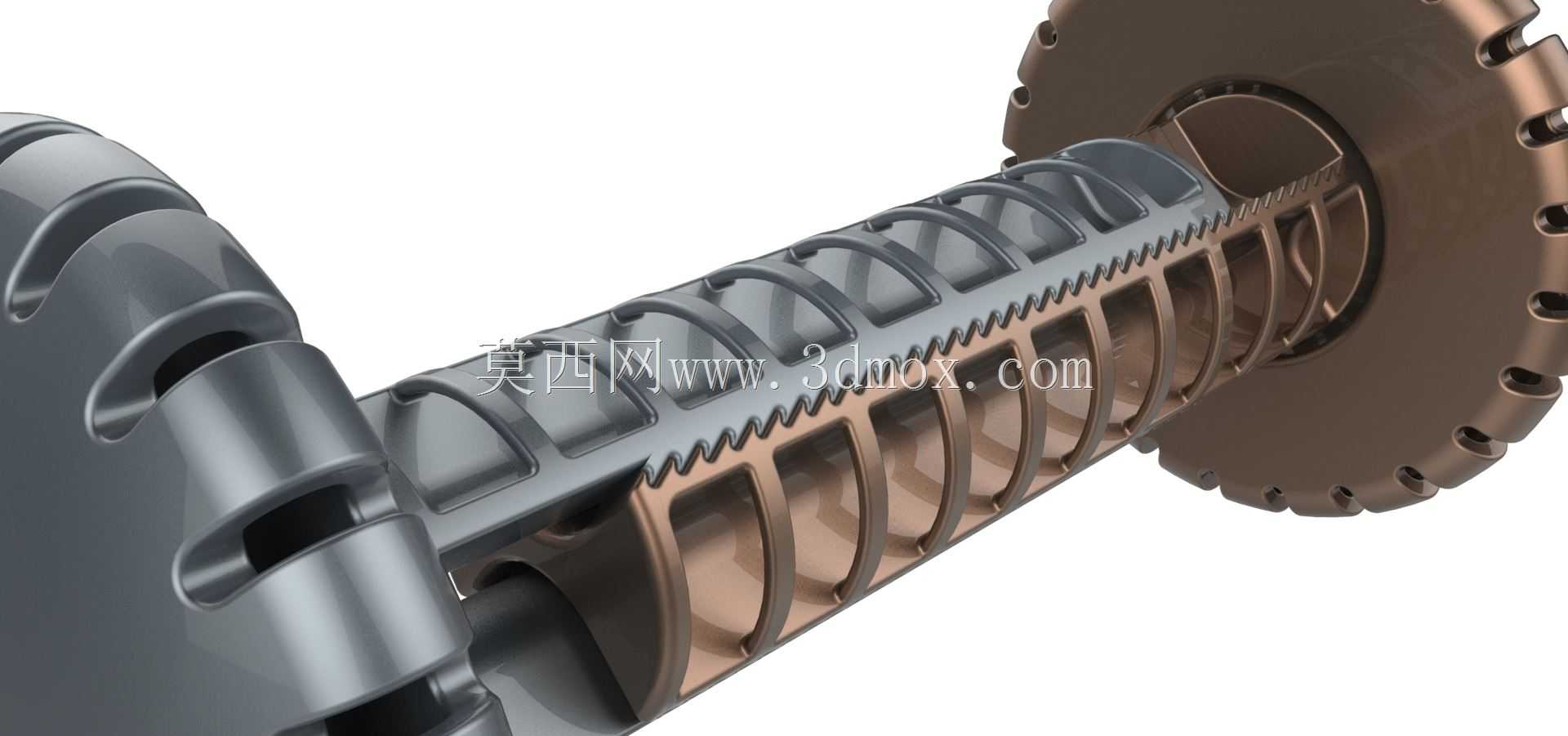

这款铆钉主要面向家具平板类构件的快速装配场景，适配板式家具、定制柜体、装饰面板的现场拼接作业，解决传统金属铆钉安装需要专用铆接工具、拆卸易破坏板材、小空间内操作受限的痛点，尤其适合孔径20mm左右的平板预装孔位安装，无需额外配套工装即可完成手动压入装配，大幅降低家具组装的操作门槛与工具成本。产品采用分体式结构设计，由带齿形法兰盘的铆体与带镂空槽的弹性胀套两部分组成，铆体中心设置连续的导向肋条，压入过程中可沿胀套内壁顺滑推进，避免安装偏斜导致的卡滞问题；法兰盘边缘做了周向锯齿防滑结构，压合后可嵌入板材表面0.1-0.2mm，防止装配完成后铆钉受振动出现自转松脱，同时法兰盘做了圆弧过渡收边，安装后不会在板材表面留下尖锐凸起，避免刮伤家具使用者或剐蹭布艺、皮质软装。胀套部分采用高弹性改性塑料材质，弹性表现优于常规ABS塑料，外壁开设多道纵向伸缩槽，压入过程中槽体可自适应收缩穿过预装孔，到位后弹性回弹卡紧孔壁，配合铆体的支撑结构形成稳定的轴向锁紧力，可承受150N以上的轴向拉拔力，满足日常家具使用的连接强度需求。设计阶段充分考虑了传统加工工艺的局限性，这类带连续内部肋条、变径弹性槽的复杂结构，无法通过常规注塑、机加工工艺一体成型，仅能通过增材制造方式完成生产，可根据不同板材厚度调整铆体的有效插入长度，适配10-30mm厚度的各类人造板材、亚克力面板、复合装饰板的连接需求；安装边界上仅要求预装孔的同轴度误差不超过0.5mm，孔壁无明显毛刺即可顺利装配，无需对孔位做高精度二次加工，适配家具现场施工的非标准化作业条件，同时该结构可反复拆卸3-5次仍保持足够的锁紧力，方便家具的搬迁重组与局部构件更换，相比一次性抽芯铆钉具备更高的复用性。
