PRUSA机型RepRap配套Ramps2004液晶操控屏

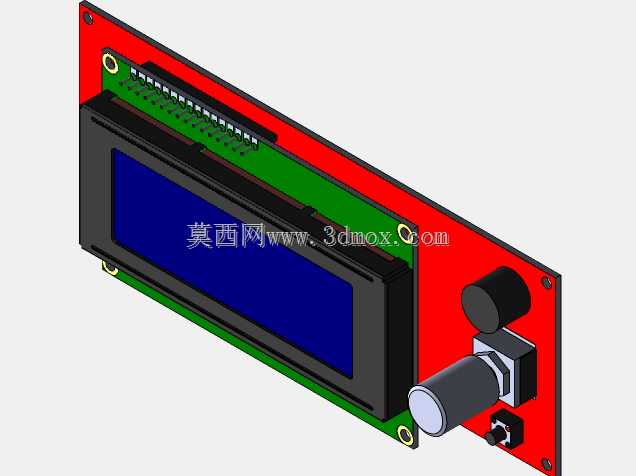

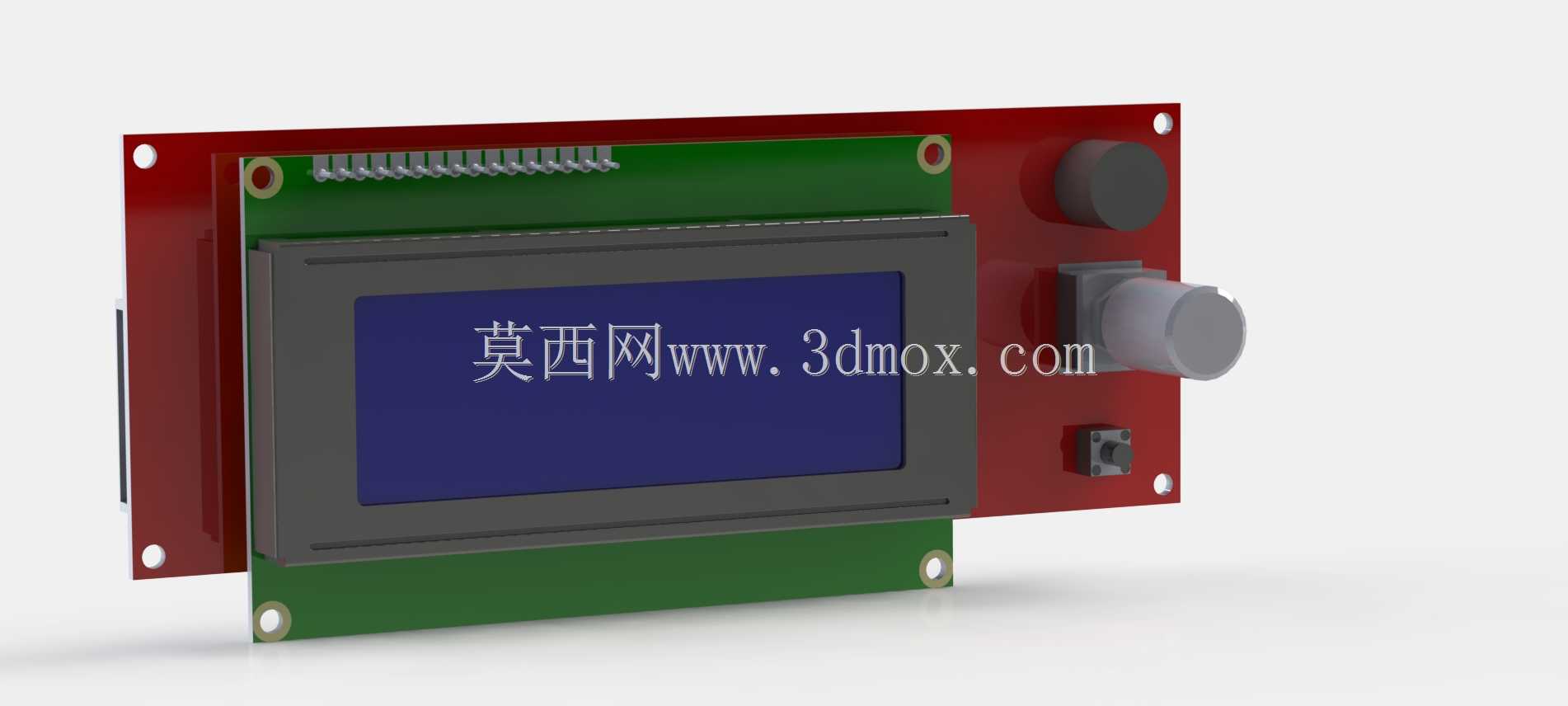

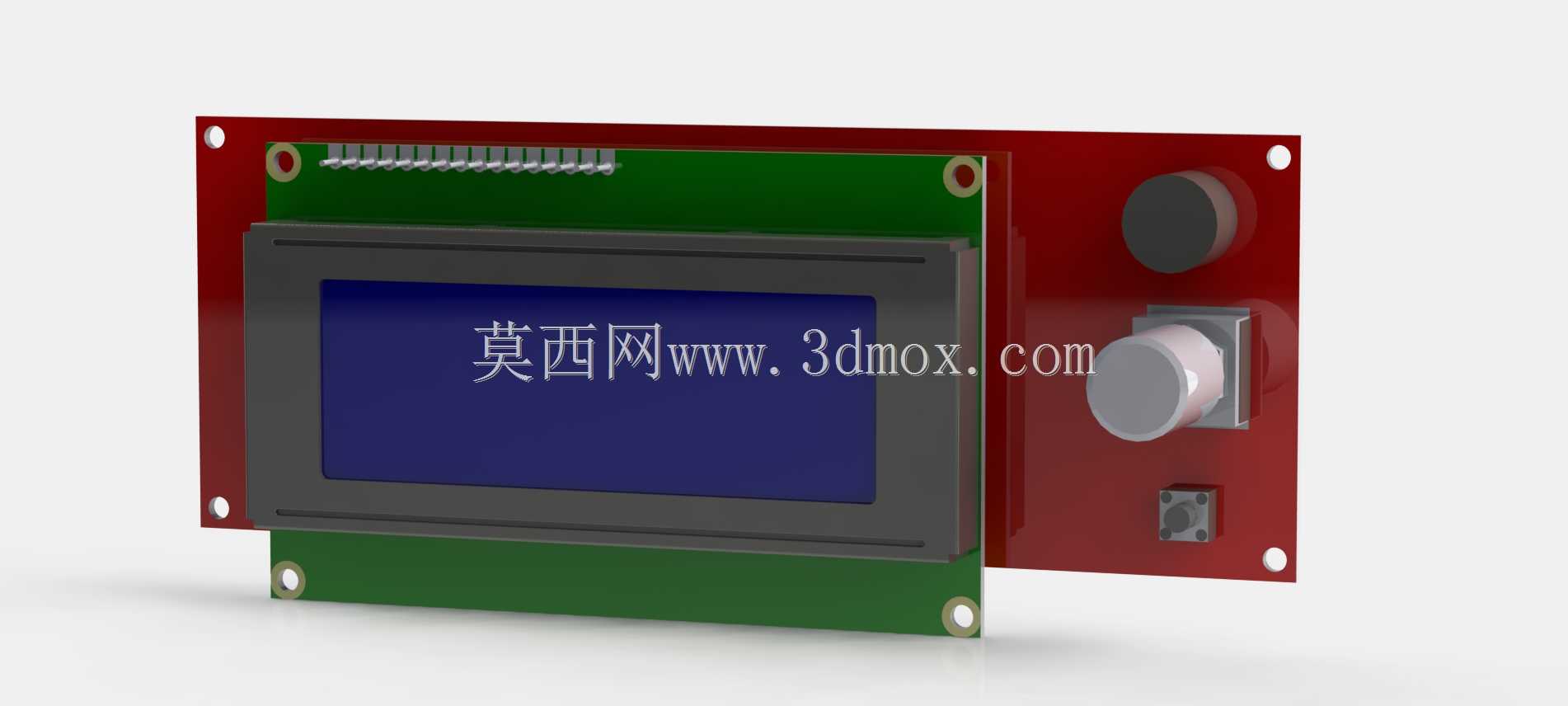

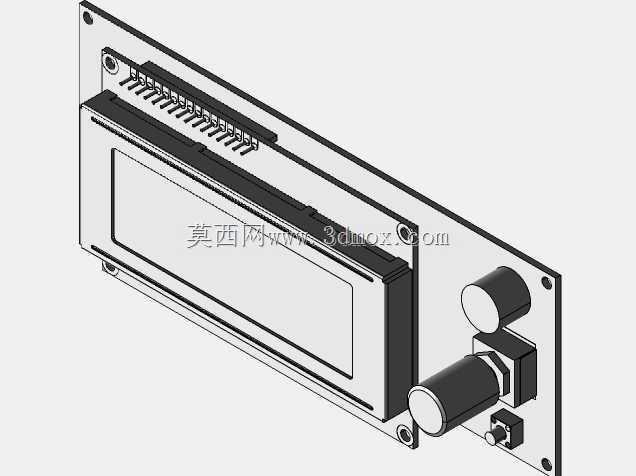

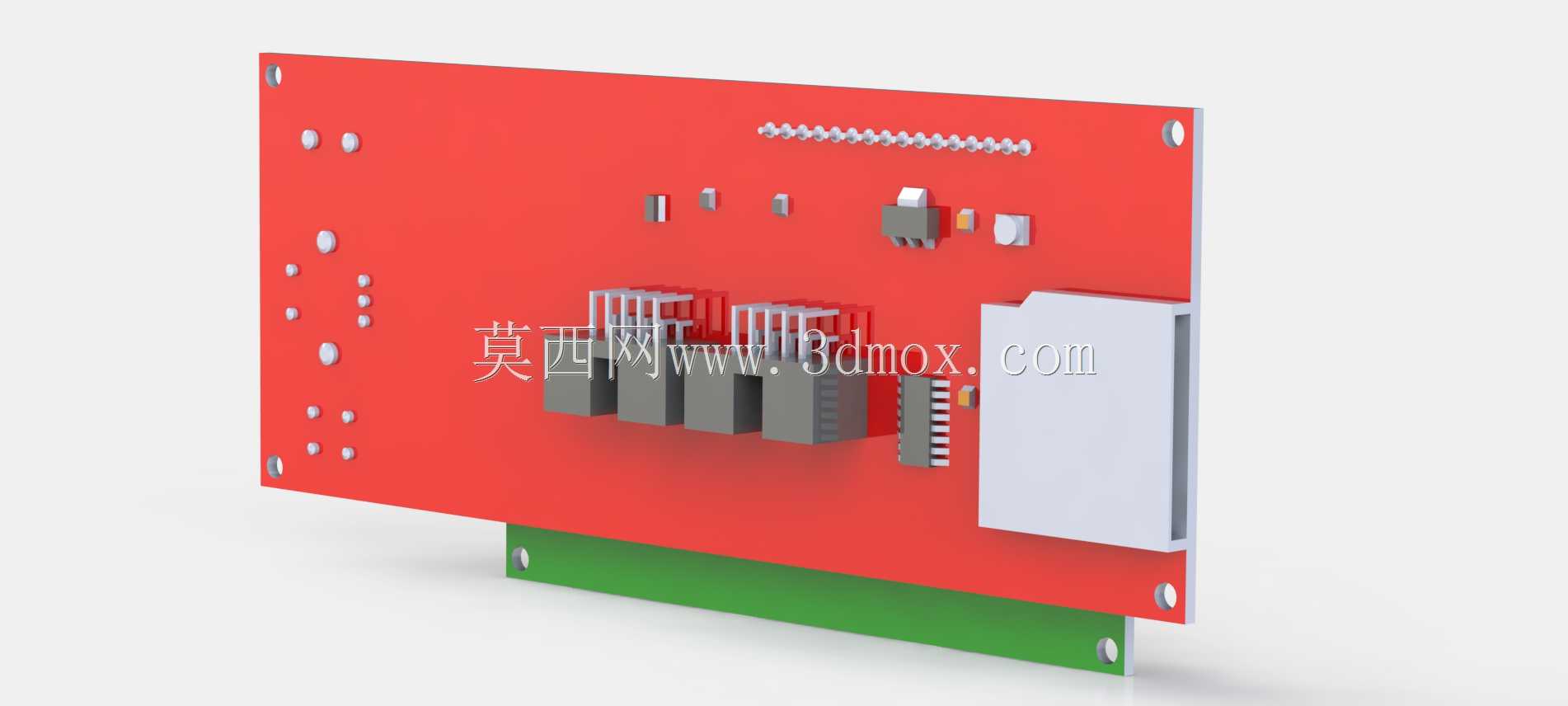

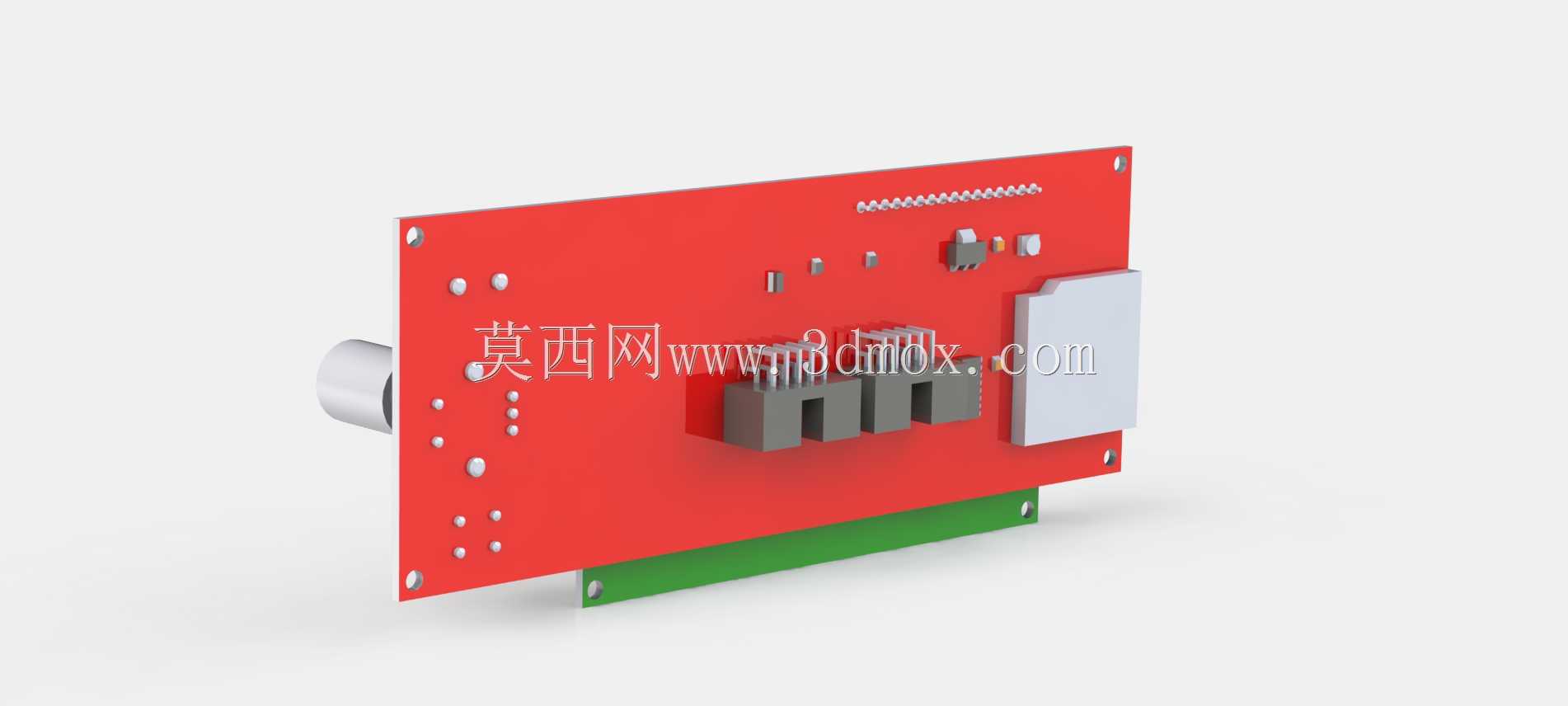

这款操控显示模块是桌面级FDM 3D打印设备的核心人机交互部件，主要适配搭载Ramps控制板的PRUSA系列RepRap架构3D打印机，安装在设备正面操作区域，承担打印参数设置、运行状态实时反馈、功能指令输入的核心作用，是操作人员和设备控制系统之间的直接交互载体。在日常打印作业场景中，操作人员无需连接上位机电脑，即可通过该模块完成打印前的温度预设、运动轴归零、耗材进退、打印文件选择操作，打印过程中可实时查看喷嘴实时温度、热床温度、打印进度、剩余打印时长、运动轴实时坐标等关键参数，遇到堵头、耗材耗尽等突发状况时，也可通过模块上的按键快速下达暂停、终止指令，大幅提升脱机打印场景下的操作便捷性。模块整体采用双层板叠装结构设计，上层为128*64分辨率的单色液晶显示板，下层为功能载板，载板右侧集成了旋转编码器旋钮、独立功能按键与无源蜂鸣器，旋转编码器支持旋转选单、按压确认的操作逻辑，符合桌面级3D打印机用户的通用操作习惯，蜂鸣器可在操作触发、打印完成、故障触发时发出提示音，降低操作人员的值守压力。设计过程中充分考虑了DIY组装与量产机型的安装适配性，载板四个角预留了标准M3安装孔位，孔位间距匹配主流PRUSA机型的前面板安装槽尺寸，安装时仅需通过4颗M3螺丝即可将模块固定在设备面板预留位置，无需额外设计定制转接支架；模块整体厚度控制在18mm以内，安装后不会突出面板过多，避免日常操作中发生磕碰损坏，接线端采用标准排针接口，可直接通过杜邦线与Ramps控制板的对应拓展接口连接，引脚定义完全匹配开源控制板的通用接线规范，无需用户自行修改接线定义或调整固件引脚配置。模块的显示区域采用高对比度蓝底白字液晶屏，在车间、工作室等不同光照环境下都能清晰显示参数内容，不会因为环境光线过强或过弱导致内容辨识困难；载板采用FR-4玻纤板材制作，焊盘做了加厚镀锡处理，反复插拔接线也不容易出现焊盘脱落的问题，旋转编码器选用长寿命金属触点型号，长期反复旋转按压也不会出现接触不良、选单跳数的问题，能够满足3D打印机高频次操作的使用需求。
