高尔夫Mk3空气流量传感过滤器适配结构

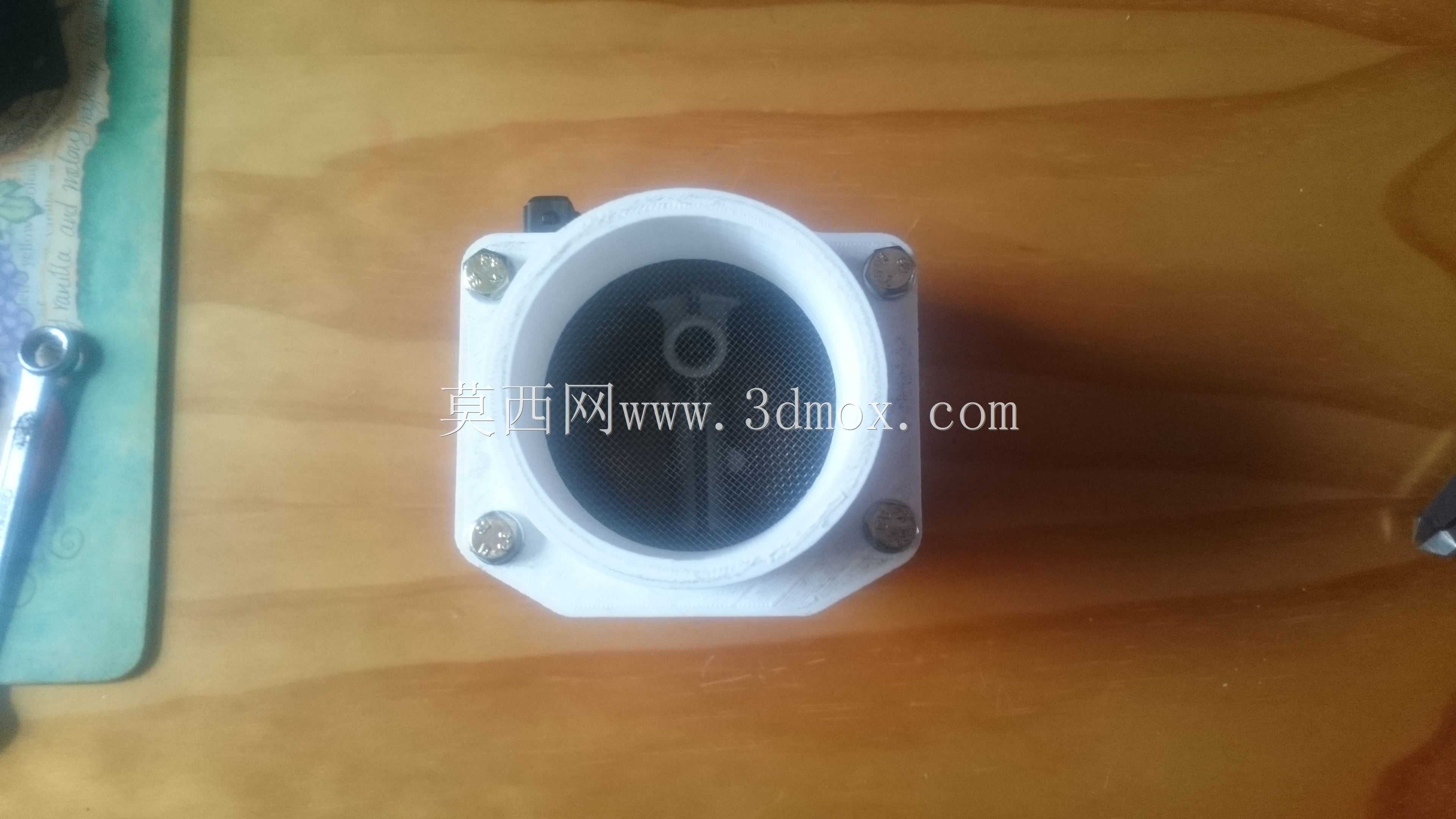

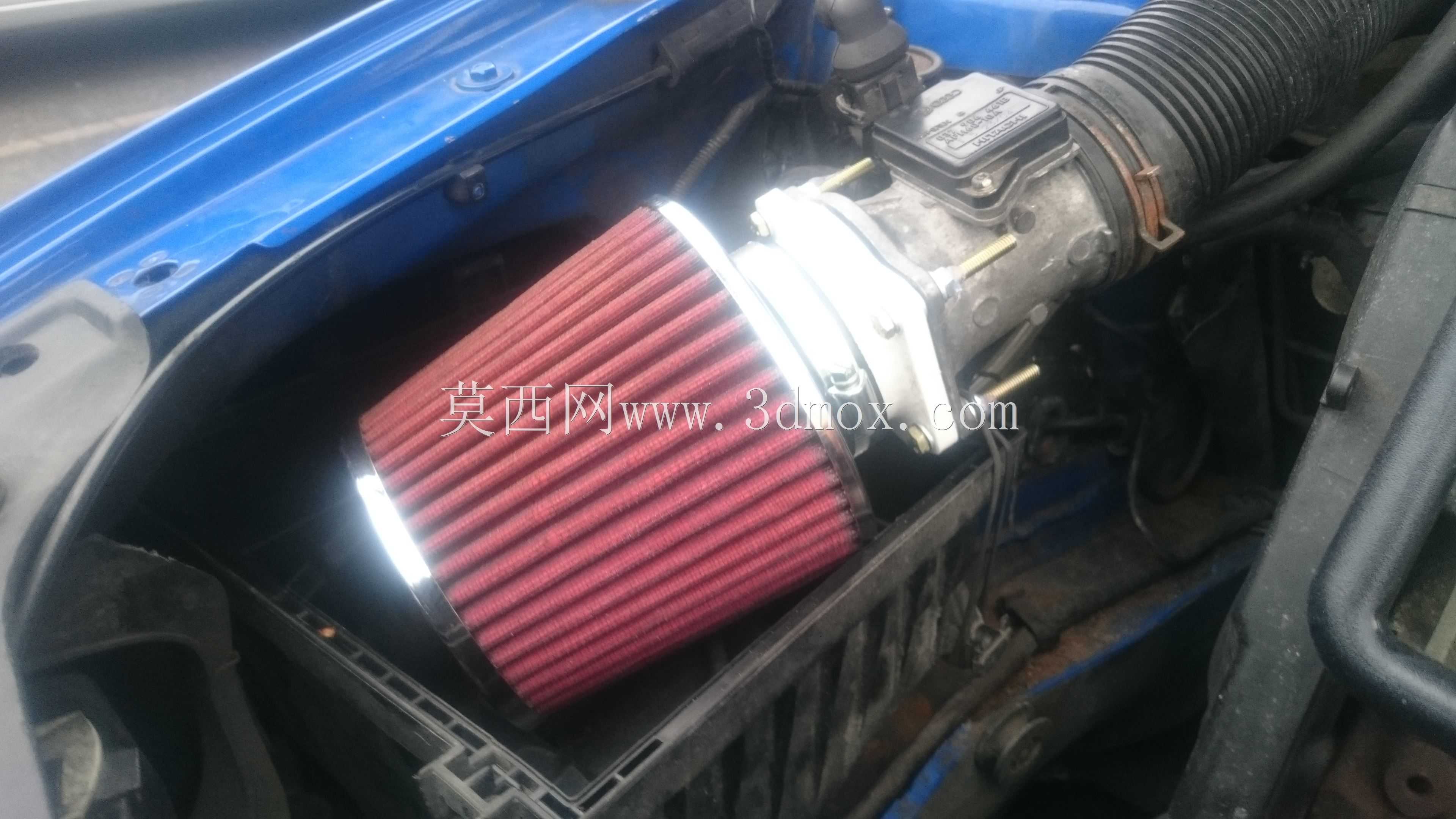

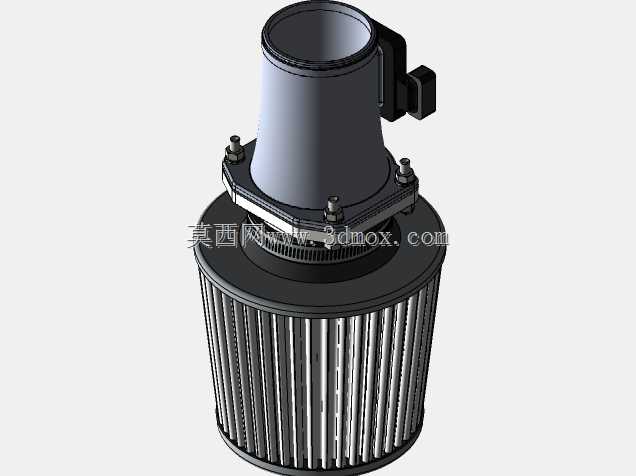

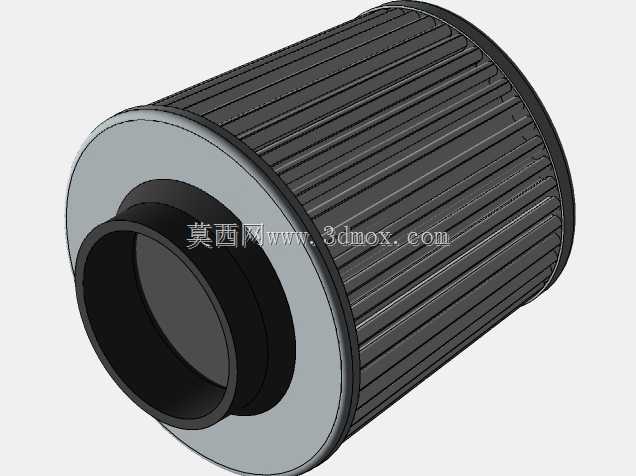

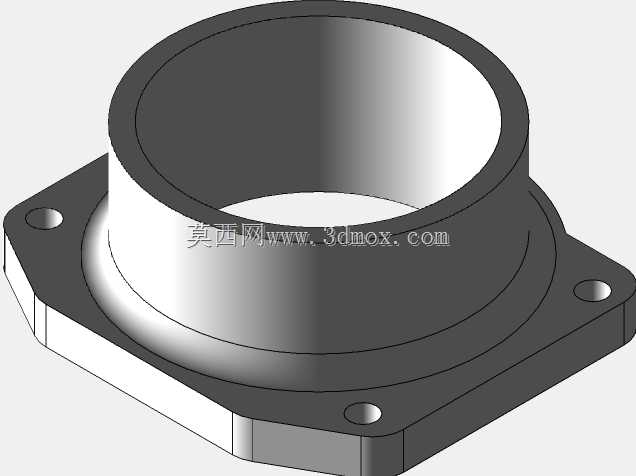

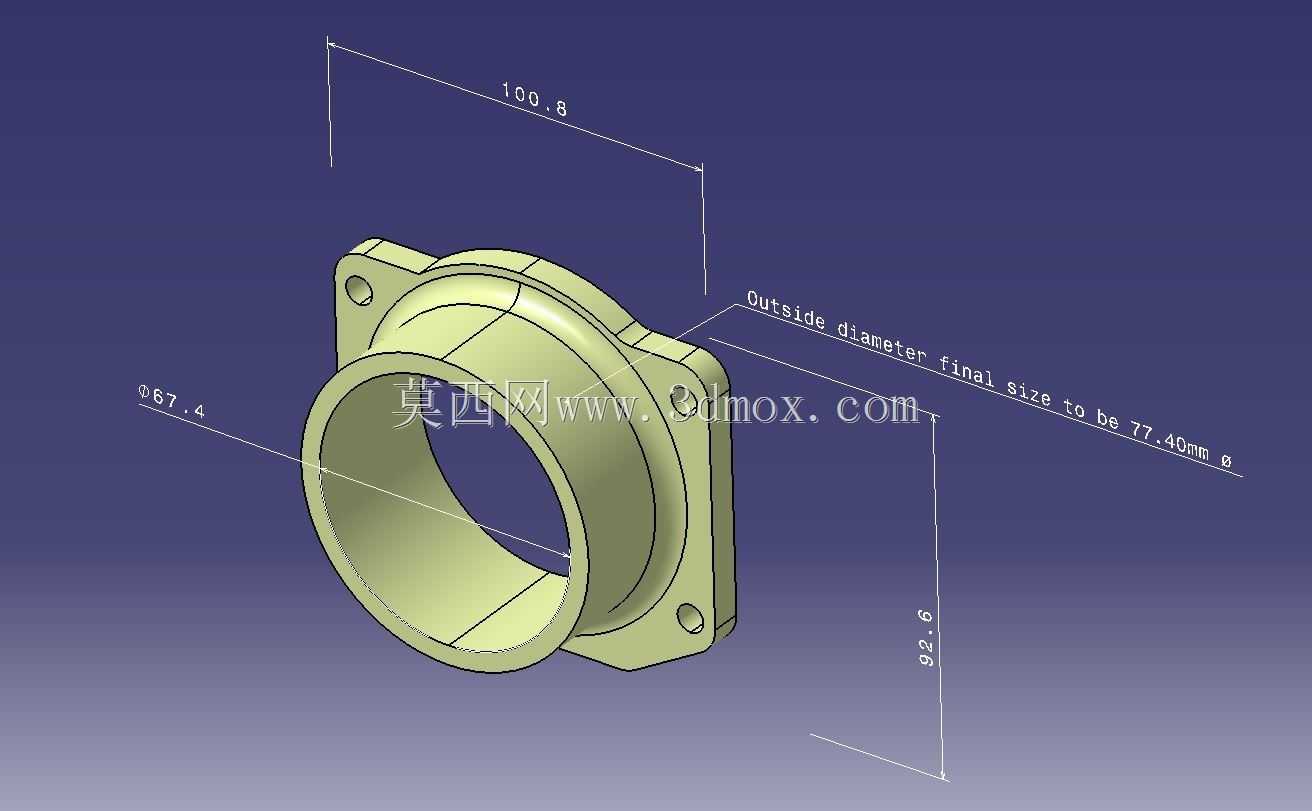

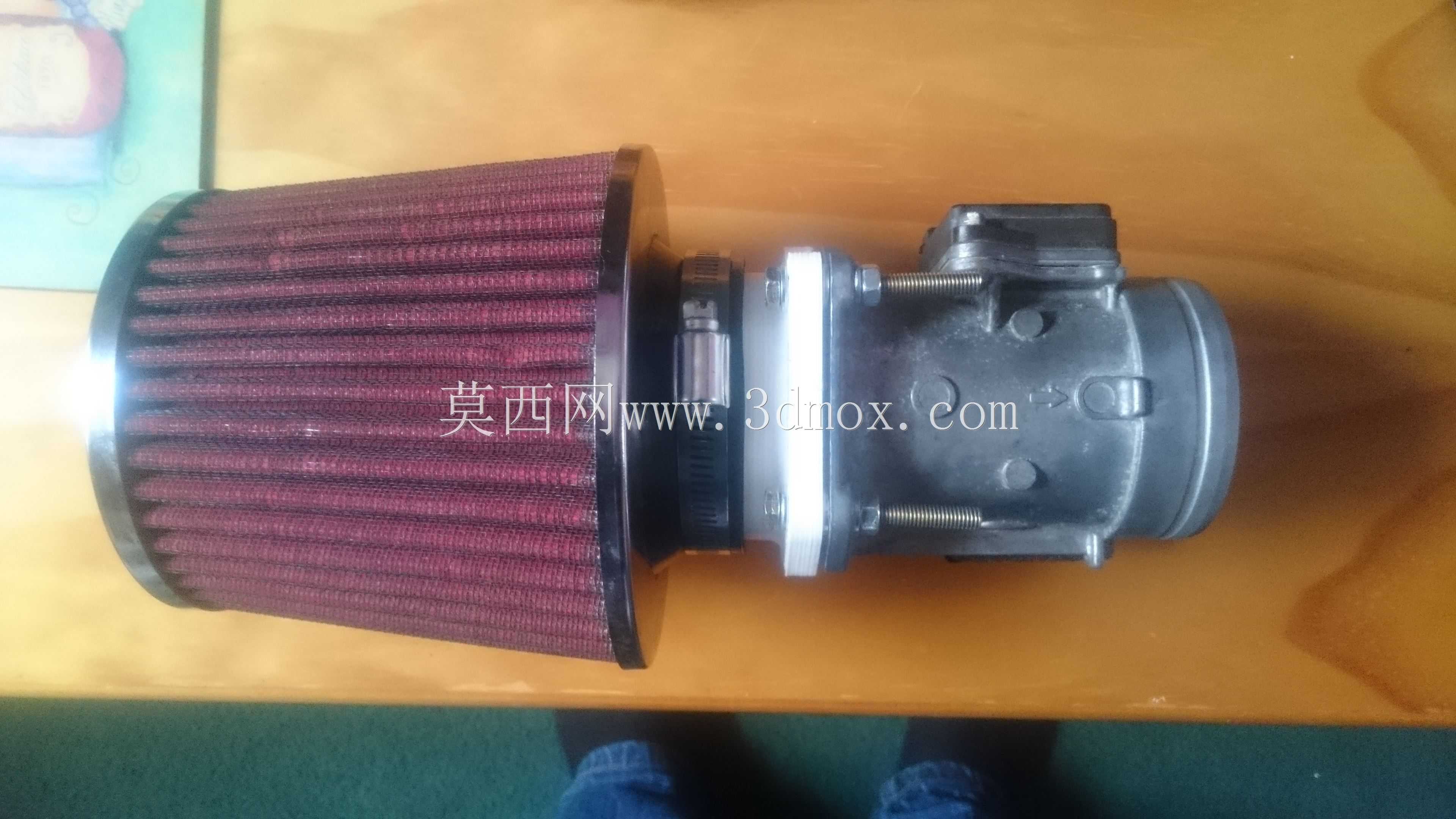

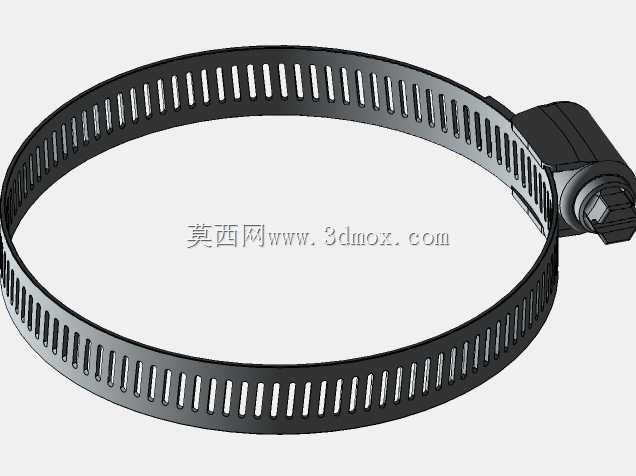

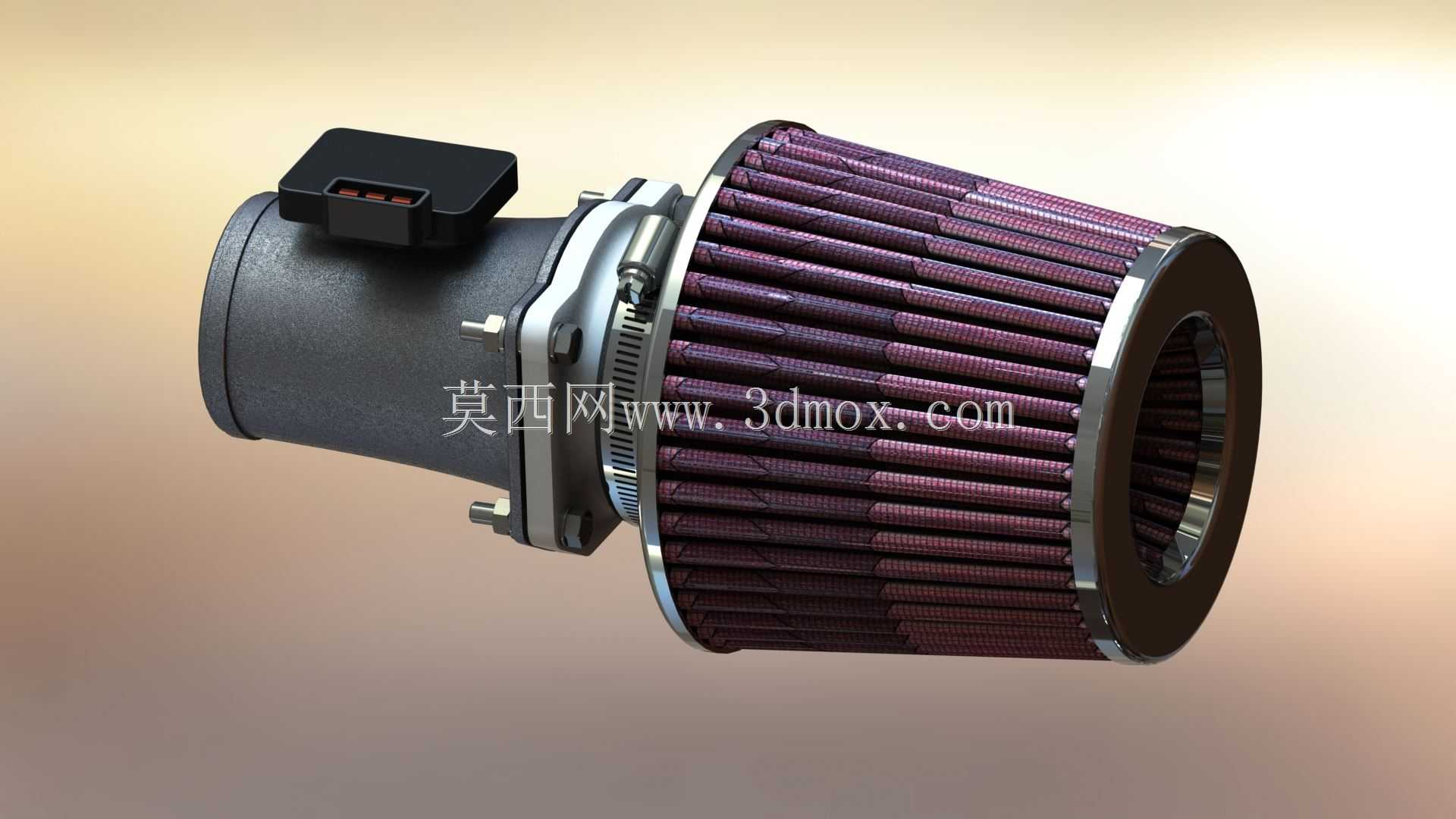

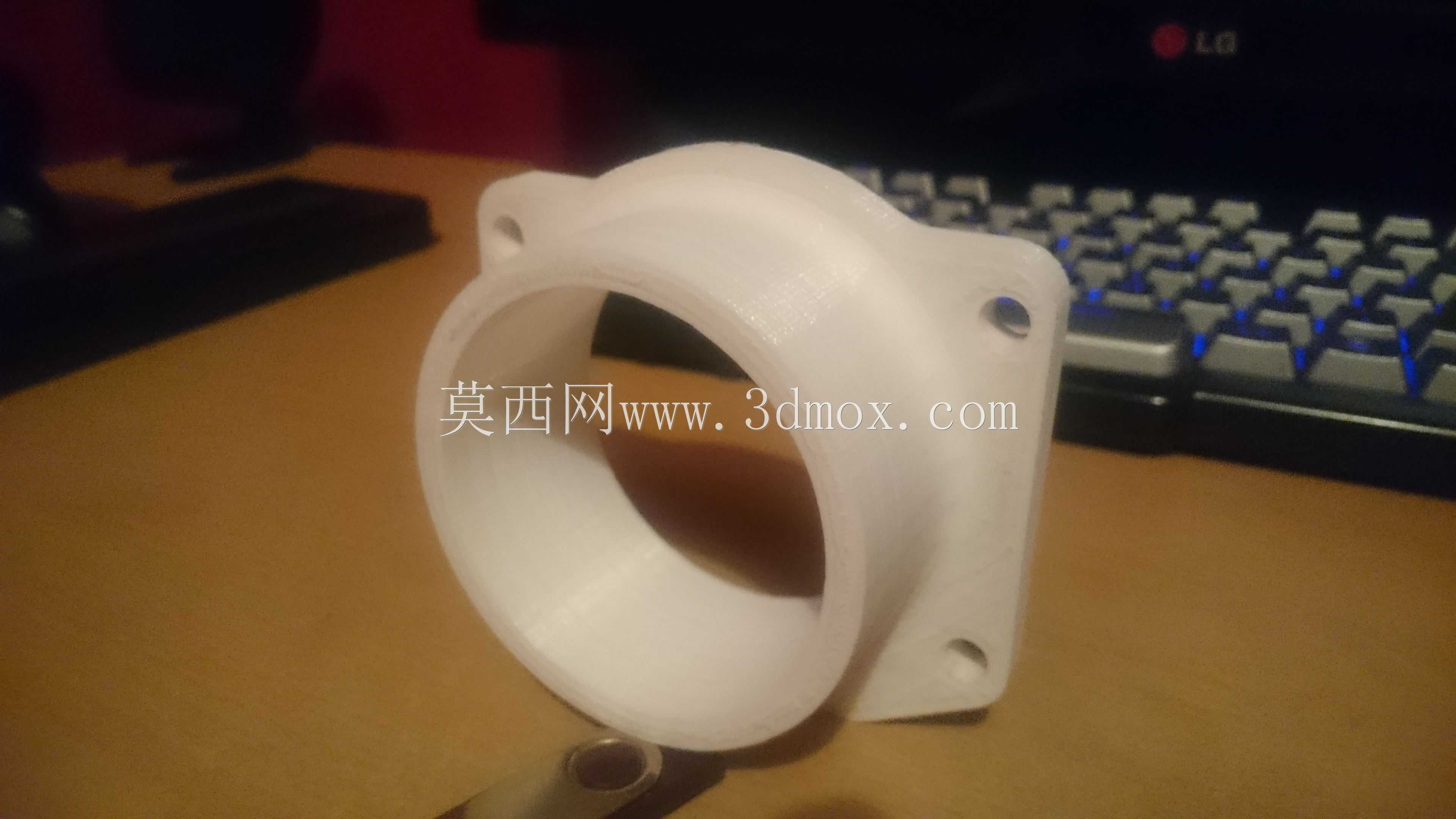

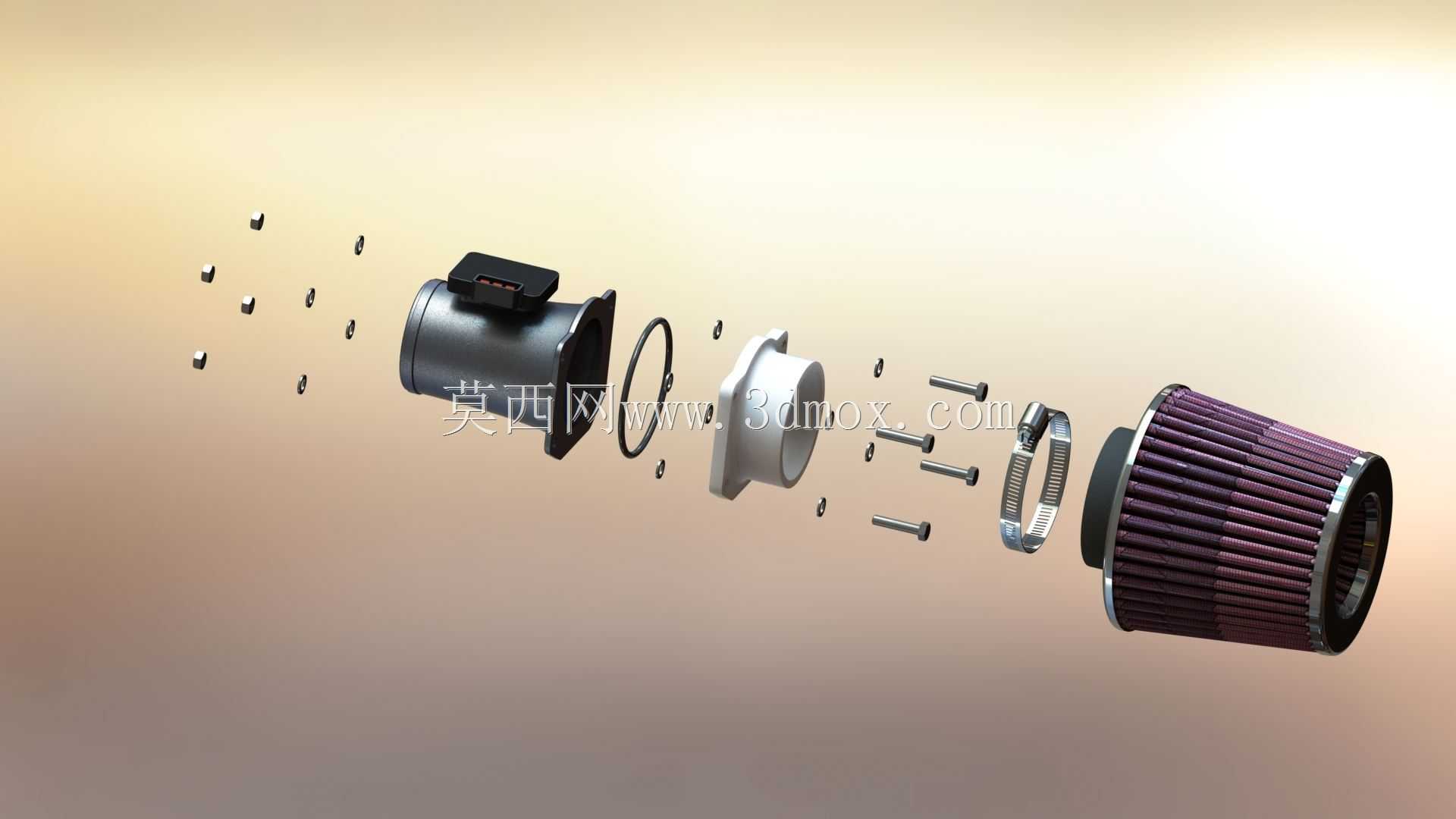

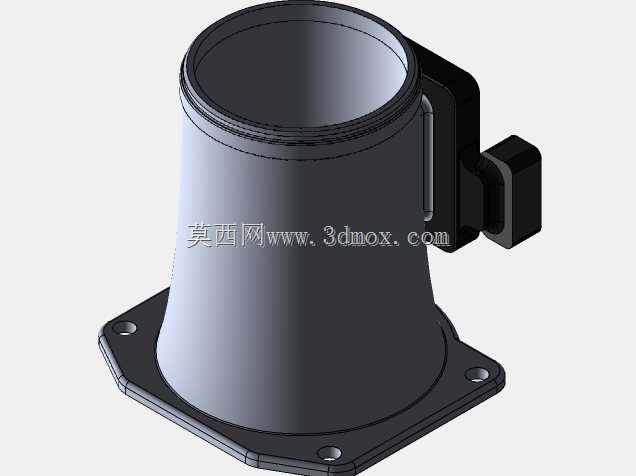

该适配结构主要面向民用乘用车进气系统改装与维修替换场景，针对高尔夫Mk3车型搭载的日立MAF质量空气流量传感器做专属适配设计，核心作用是在传感器与高流量锥形空气滤芯之间搭建可靠的连接过渡结构，既保障空气流量传感器的检测精度不受改装滤芯的气流扰动影响，又能让大流量进气滤芯的进气效率优势充分发挥，满足车辆日常通勤、轻度动力升级场景下的进气系统稳定性需求。从功能特性来看，该结构充分考虑了进气系统的密封要求与安装便利性，传感器安装位预留了与原厂传感器完全匹配的卡扣定位结构，无需额外修改传感器本体即可完成固定，避免传感器安装偏移导致的进气量检测失准，进而引发喷油量匹配错误、怠速不稳、动力输出异常等问题；与滤芯连接的一端采用卡箍锁紧结构，适配直径76mm的通用锥形高流量空气滤芯，卡箍位预留了足够的压紧余量，可配合不同壁厚的滤芯密封圈实现可靠密封，杜绝未经过滤的空气从连接缝隙进入发动机气缸造成异常磨损。设计过程中优先兼顾了3D打印制作的可行性，整体结构采用等壁厚设计，避免大尺寸落差导致的打印翘曲变形，安装受力位置做了局部加厚处理，保障安装锁紧时的结构强度，无需额外镶嵌金属嵌件即可满足日常使用的受力要求；针对初代设计的安装对位问题做了定向优化，调整了传感器安装座的周向角度，即使在发动机舱安装空间局促的情况下，也能通过配套的薄垫圈调整安装间隙，顺利完成装车适配，无需对周边管路、线束做破坏性修改。外形尺寸方面，整体轴向长度控制在合理范围，不会过度占用发动机舱的横向安装空间，进气通径全程做了顺滑过渡处理，没有突兀的截面突变，尽可能降低进气阻力，避免气流在结构内部形成紊流干扰传感器的检测数据；传感器接插件位置预留了足够的线束插拔空间，安装完成后线束可保持自然走向，不会出现过度弯折导致的线束老化加速、接触不良等问题，适配日常街道行驶的振动、温度变化工况，可长期稳定使用。
